Opis skrzynki bezpieczników/przekaźników

Wewnętrzny panel bezpieczników

Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.

UWAGA

Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

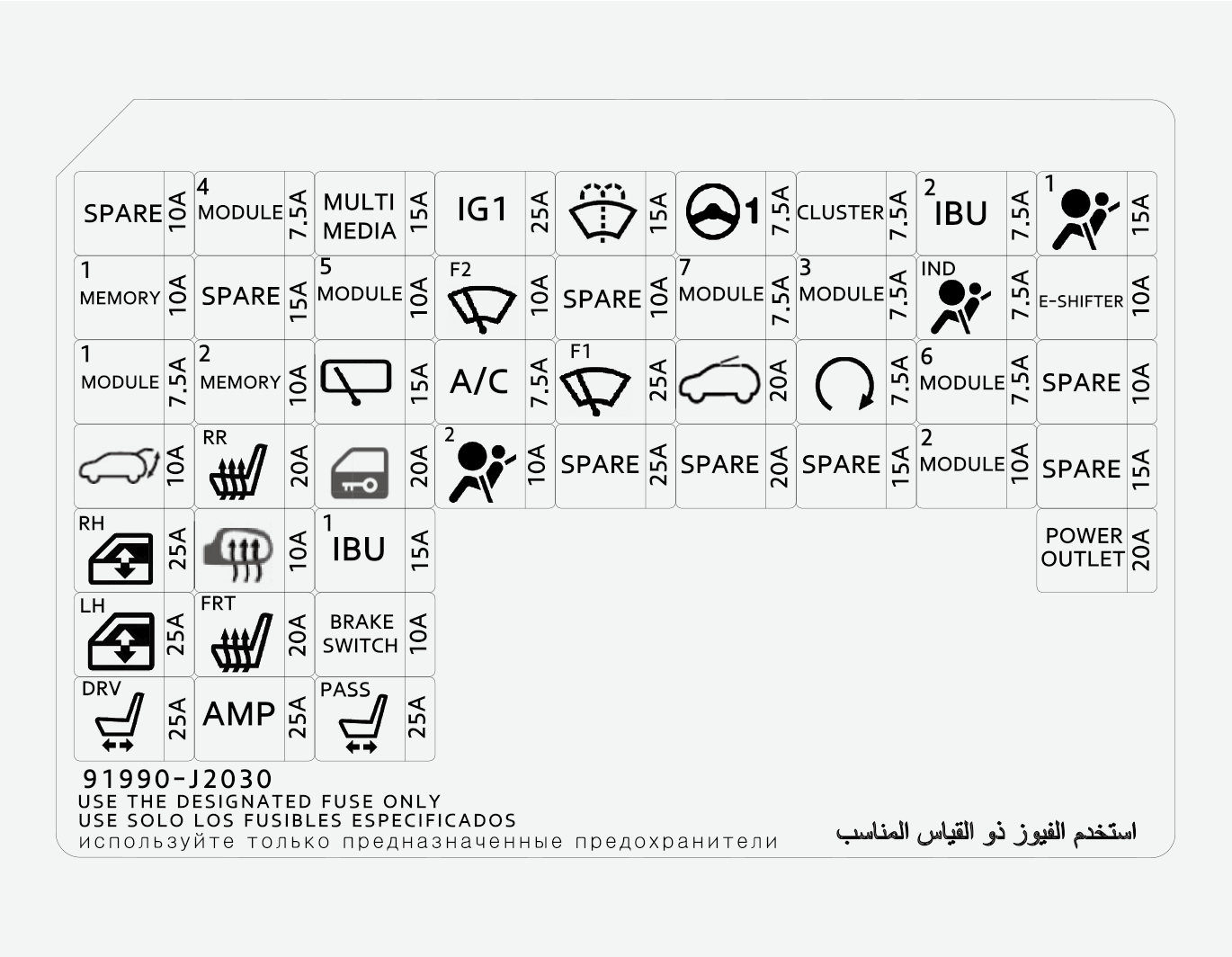

Skrzynka bezpieczników po stronie kierowcy

Opis	Prędkości	Prąd znam. bezpiecznika	Chroniony obwód
POWER OUTLET		20A	Przednie gniazdo zasilania
MODULE2		10A	Blok złączek typu E/R (przekaźnik gniazda zasilania), audio, tylna ładowarka USB, ładowarka bezprzewodowa, oświetlenie nastrojowe głośnika, wzmacniacz, oświetlenie nastrojowe drzwi po stronie kierowcy/pasażera, przełącznik sterowanych elektrycznie lusterek zewnętrznych, odtwarzacz audio/wideo wraz z nawigacją, IBU (zintegrowana jednostka sterowania nadwoziem)
HEATED MIRROR		10A	Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł regulacji klimatyzacji
IG1		25A	Blok zaciskowy (bezpiecznik — IEB2, EPCU2)
AIR BAG1		15A	Czujnik wykrywania obecności pasażerów, moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
A/BAG IND		7,5 A	Zestaw przyrządów i wskaźników, Moduł sterujący klimatyzacją
IBU2		7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
CLUSTER		7,5 A	Wyświetlacz projekcyjny, zestaw wskaźników
MDPS *¹		7,5 A	Jednostka MDPS (układ kierowniczy wspomagany silnikiem)
MODULE3		7,5 A	Przełącznik świateł hamowania
MODULE4		7,5 A	Widok z przodu, zintegrowana jednostka sterowania nadwoziem, przedni radar, przełącznik na tablicy rozdzielczej, tylny narożny czujnik radarowy po lewej i prawej stronie, jednostka (głośnik) systemu wirtualnej symulacji odgłosu napędu
MODULE5		10A	Moduł regulacji przedniego fotela z wentylacją, przełącznik na tablicy rozdzielczej, odtwarzacz audio/wideo wraz z nawigacją, moduł sterujący nagrzewnicy fotela przedniego, moduł sterujący nagrzewnicy tylnego siedzenia, system audio, lusterko elektrochromatyczne
A/C	A/C	7,5 A	Moduł sterujący klimatyzacją
WIPER FRT1		25A	Silnik wycieraczek przedniej szyby, blok zaciskowy (przekaźnik wycieraczek (przedniej szyby (niska prędkość))
WIPER RR		15A	Silnik wycieraczki tylnej, skrzynka przekaźników ICM (przekaźnik wycieraczki tylnej)
WASHER		15A	Przełącznik wielofunkcyjny
MODULE6		7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
MODULE7		7,5 A	Moduł sterujący nagrzewnicy fotela przedniego/tylnego siedzenia, moduł regulacji przedniego fotela z wentylacją, blok złączek typu E/R (przekaźnik lewy szyby podgrzewanej W/S)
E-SHIFTER	E-SHIFTER	10A	Przełącznik konsoli, przełącznik zmiany biegów (SBW)
WIPER FRT2		10A	Silnik wycieraczek przedniej szyby, blok zaciskowy (przekaźnik wycieraczek (przedniej szyby (niska prędkość)), IBU (zintegrowana jednostka sterowania nadwoziem)
START		7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem), EPCU
P/WINDOW LH		25A	Przekaźnik elektrycznego sterowania szyby lewej, moduł elektrycznego podnoszenia szyby kierowcy z zabezpieczeniem
P/WINDOW RH		25A	Przekaźnik elektrycznego sterowania szyby prawej, moduł elektrycznego podnoszenia szyby pasażera z zabezpieczeniem
TAILGATE OPEN		10A	Przekaźnik otwarcia klapy tylnej
SUNROOF		20A	Silniczek okna dachowego
AMP		25A	Wzmacniacz
S/HEATER FRT		20A	Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń
P/SEAT (DRV)		25A	Ręczny przełącznik fotela kierowcy
P/SEAT (PASS)		25A	Ręczny przełącznik fotela pasażera
S/HEATER RR		20A	Moduł regulacji podgrzewania tylnego fotela
DOOR LOCK		20A	Przekaźnik blokowania/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowania drzwi dwoma dotknięciami)
BRAKE SWITCH		10A	Przełącznik świateł hamowania, IBU (zintegrowana jednostka sterowania nadwoziem)
IBU1		15A	IBU (zintegrowana jednostka sterowania nadwoziem)
AIR BAG2		10A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
MODULE1		7,5 A	Przełącznik świateł awaryjnych, moduł aktywnej klapy powietrza, czujnik deszczu, złącze DataLink
MEMORY1		10A	Zestaw wskaźników, HUD
MEMORY2	²MEMORY	10A	Moduł sterujący klimatyzacją
MULTI MEDIA		15A	System audio, odtwarzacz audio/wideo wraz z nawigacją

*1: Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ co EPS.

Skrzynka bezpieczników w komorze silnika

Nazwa bezpiecznika	Nazwa bezpiecznika	Prędkości	Prąd znam. bezpiecznika	Chroniony obwód
BEZPIECZNIK WIELOCZŁONOWY	LDC	LDC	150 A	Bezpiecznik: POWER OUTLET1, IEB1, IEB2, CHARGER1, klimatyzacja, EPCU
	MDPS *¹		80 A	Jednostka MDPS (układ kierowniczy wspomagany silnikiem)
	B+5		60 A	Blok PCB (główny przekaźnik, bezpiecznik: BATTERY MANAGEMENT, HORN, EPCU1)
	B+2		60 A	Blok zaciskowy ICU (moduł sterowania IPS (moduł panelu wskaźników), moduł IPS (moduł panelu wskaźników) (1CH))
	B+3		60 A	Blok zaciskowy ICU (moduł sterowania IPS (moduł panelu wskaźników))
	B+4		50 A	Łączówka ICU (bezpiecznik: TAIL GATE OPEN, SUNROOF, wzmacniacz, P/WINDOW LH, P/WINDOW RH, S/HEATER FRT, P/SEAT (PASS), P/SEAT (DRV))
	COOLING FAN		60 A	Przekaźnik wentylatora
	REAR HEATED		40A	Przekaźnik ogrzewania tylnego
	BLOWER		40A	Przekaźnik nawiewu
	IG1		40A	Przekaźnik PDM (IG1) nr 2, przekaźnik PDM (ACC) nr 1
	IG2		40A	Przekaźnik PDM (IG2) nr 3
	IEB4		80 A	Wbudowany moduł sterowania elektronicznego hamulca Mobis (silnik)
	B+6		40A	HEAD LAMP HI FUSE 10 A
FUSE	POWER OUTLET3		20 A	Przednia ładowarka USB
	POWER OUTLET2		20 A	Tylne gniazdko zasilania
	OBC	OBC	10 A	OBC (ładowarka pokładowa)
	CHARGER2		10 A	Przekaźnik zablokowania ładowarki, przekaźnik odblokowania ładowarki
	IG3 5		20 A	Przekaźnik IG3 2, przekaźnik IG3 1
	B+1		40 A	Przekaźnik długoterminowego zatrzasku ładunkowego, łączówka ICU (bezpiecznik: DOOR LOCK, S/HEATER RR, BRAKE SWITCH, IBU (zintegrowana jednostka sterowania nadwoziem) 1, AIR BAG2, MODULE1)
	E-SHIFTER1		40 A	Przekaźnik E-Shifter, bezpiecznik: E-SHIFTER2
	CHARGER1		10 A	Moduł pokrywy ładowania, moduł CCM
FUSE	A/C	A/C	15 A	Moduł sterujący klimatyzacją
	IEB1		40 A	Wielofunkcyjne złącze kontrolne, wbudowany moduł sterowania elektronicznego hamulca Mobis
	IEB2		40 A	Wbudowany moduł sterowania elektronicznego hamulca Mobis
	POWER OUTLET1		40 A	Power Outlet Relay
	E-SHIFTER2		10 A	SCU, przełącznik zmiany biegów (SBW)
	HORN		15 A	Przekaźnik klaksonu
	EPCU1		15 A	EPCU
	IG3 2		10 A	OBC (ładowarka pokładowa), EPCU, elektroniczna sprężarka klimatyzatora
	BATTERY MANAGEMENT		15 A	BMU
	ELECTRICAL WATER PUMP		15 A	Elektroniczna pompa płynu chłodzącego (BMS, ER)
	IG3 4		10 A	Moduł pokrywy ładowania, moduł aktywnej klapy powietrza, blok zaciskowy ICU (moduł sterowania IPS (moduł panelu wskaźników)), zestaw wskaźników, kontrolka ładowarki, system audio, odtwarzacz audio/wideo wraz z nawigacją
	IG3 1		15 A	Blok złączek typu E/R (przekaźnik IG3 2, przekaźnik IG3 1)
	IEB3		10 A	Wielofunkcyjne złącze kontrolne, złącze Data Link, wbudowany moduł sterowania elektronicznego hamulca Mobis
	E-SHIFTER3		10 A	SCU
	IG3 3		10 A	Zawór trójdrożny regulacji płynu chłodzącego po lewej i prawej stronie, blok złączek typu E/R (przekaźnik wentylatora w układzie chłodzenia, przekaźnik dmuchawy), moduł sterowania klimatyzacją, moduł CCM, nagrzewnica PTC klimatyzacji
	IEB2		10 A	EPCU
	B/ALARM HORN		10 A	Przekaźnik klaksonu alarmu antywłamaniowego
	H/LAMP HI		10 A	Przekaźnik reflektorów drogowych
	TRAILER		40 A	Przyczepa

*1: Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ co EPS.

Pokrywa zacisku akumulatora

Przekaźnik

Prędkości	Nazwa przekaźnika	Typ
	Przekaźnik odblokowania ładowarki	MIKRO
	Przekaźnik zablokowania ładowarki	MIKRO
	Przekaźnik PDM (IG1) nr 2	MIKRO
	Power Outlet Relay	MIKRO
	Przekaźnik IG3 1	MIKRO
	Przekaźnik PDM (IG2) nr 3	MIKRO
	Przekaźnik ogrzewania tylnego	MIKRO
	Przekaźnik PDM (ACC) nr 1	MIKRO
	Przekaźnik wentylatora	MINI
	Przekaźnik nawiewu	MINI
E-SHIFTER	Przekaźnik E-Shifter	MIKRO
	Przekaźnik IG3 2	MIKRO
	Przekaźnik reflektorów drogowych	MIKRO
