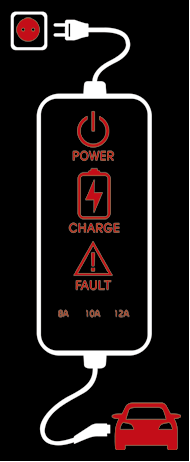

Testigo indicador del estado de carga para el cargador portátil (tipo A)
|
Caja de control |
Indicador |
Detalles |
|||
|---|---|---|---|---|---|
 |
Enchufe |
 (Verde) |
Activada: Encendido Parpadeo: Fallo del sensor de temperatura del enchufe |
||
|
(Rojo) |
Activada: Protección de alta temperatura del enchufe Parpadeo: Advertencia de alta temperatura del enchufe |
||||
|
POWER |
 |
Activada: Encendido |
|||
|
CHARGE |
 |
Parpadeo: carga en modo de ahorro de energía, solo el indicador CHARGE (carga) está iluminado. |
|||
|
FAULT |
 |
Parpadeo: Carga interrumpida |
|||
|
NIVEL DE CARGA |
 |
Corriente de carga 12 A |
La corriente de carga cambia (nivel 3) cada vez que se pulsa el botón (1) durante menos de 1 segundo con el cargador enchufado a una toma de corriente pero no al vehículo. |
 |
|
 |
Corriente de carga 10 A |
||||
 |
Corriente de carga 8 A |
||||
|
VEHÍCULO |
 (Verde) |
Conector de carga enchufado |
|||
|
(Azul) |
Cargando |
||||
|
(Rojo) |
Parpadeo: Carga imposible |
||||
|
N.º |
Caja de control |
Estado/Diagnóstico/Medidas que se deben tomar |
N.º |
Caja de control |
Estado/Diagnóstico/Medidas que se deben tomar |
|---|---|---|---|---|---|
|
1 |
 |
(Kia recomienda ponerse en contacto con un centro de servicio/distribuidor Kia autorizado). |
2 |
 |
|
|
3 |
 |
|
4 |
 |
(Kia recomienda ponerse en contacto con un centro de servicio/distribuidor Kia autorizado). |
|
5 |
 |
(Kia recomienda ponerse en contacto con un centro de servicio/distribuidor Kia autorizado). |
6 |
 |
(Kia recomienda ponerse en contacto con un centro de servicio/distribuidor Kia autorizado). |
|
7 |
 |
(Kia recomienda ponerse en contacto con un centro de servicio/distribuidor Kia autorizado). |
8 |
 |
|
Testigo indicador del estado de carga para el cable de carga portátil (tipo B)
|
Indicador |
Detalles |
|
|---|---|---|
|
POWER |
Activada: Encendido |
|
|
CHARGE |
Activada: Parpadeo de carga: Límite de corriente debido a la alta temperatura de la clavija o a la alta temperatura interna |
|
|
FAULT |
Parpadeo: Carga interrumpida |
|
|
NIVEL DE CARGA |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
La corriente de carga cambia cada vez que se pulsa el botón (1) durante menos de 1 segundo con el cargador enchufado a una toma de corriente pero no al vehículo.  |
||
|
Indicador |
Detalles |
||
|---|---|---|---|
|
Código de error |
Activada: error durante la carga/error durante el autodiagnóstico |
||
|
Código de error |
Elemento |
Causa |
|
|
E1 |
Comunicación CP |
Error de comunicación del vehículo |
|
|
E2 |
Fuga |
Fuga de corriente |
|
|
E3 |
Error del cargador |
||
|
E4 |
Temperatura del enchufe |
Aviso de exceso de temperatura del enchufe |
|
|
E5 |
Fallo de temperatura del enchufe |
||
|
E6 |
Error del cargador |
||
|
E7 |
Corriente excesiva |
Aviso de corriente excesiva de carga |
|
|
E8 |
Temperatura interna |
Sobrecalentamiento del cargador |
|
|
E9 |
Error del cargador |
||
|
F1 |
Fusión del relé |
Error del cargador |
|
|
F2 |
GM/I |
Mala conexión a tierra de la toma de corriente |
|
|
F3 |
SMPS Avería en la alimentación |
Error de SMPS (fallo de tensión) |
|
|
F4 |
Error de SMPS (tensión anómala) |
||
|
F5 |
Error de tensión de CP |
Error de tensión de CP (-) |
|
|
F6 |
Error de tensión de CP (+) |
||
|
F7 |
Error del sensor de temperatura |
Error del sensor de temperatura del enchufe |
|
|
F8 |
Error del sensor de temperatura interna de PCB |
||
Estado/Diagnóstico/Medidas que se deben tomar (tipo B)
-

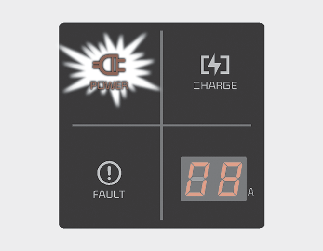

Conector de carga enchufado al vehículo (POWER encendido en verde)
-
Enchufe conectado a una toma de corriente (POWER encendido en verde)
-

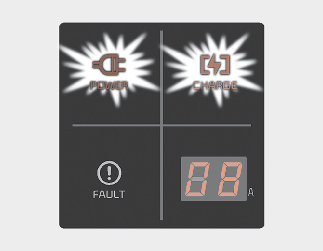

Indicador de carga (POWER (alimentación) encendido en verde/CHARGE (carga) encendido en azul)
-
Corriente de carga
-
Temperatura anómala
-
Avería de CCB (caja de control integrada en el cable)
-
Avería del dispositivo de diagnóstico
-
Fuga de corriente
-
Temperatura anómala
-
Después de desconectar y volver a conectar el enchufe de alimentación, pulse y suelte el botón durante 2 segundos o más para borrar el error.
-
El indicador de nivel de carga se apaga si el estado no cambia durante más de 1 minuto.
