Orientación de los faros

Orientación de la luz antiniebla delantera

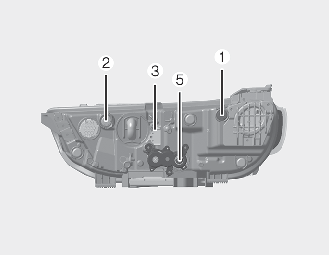

1. ORIENTACIÓN HORIZONTAL BAJA

2. ORIENTACIÓN HORIZONTAL ALTA

3. ORIENTACIÓN VERTICAL ALTA (para Europa)

4. ORIENTACIÓN VERTICAL

5. ORIENTACIÓN VERTICAL BAJA (para Europa)

   ORIENTACIÓN VERTICAL BAJA Y ALTA (excepto Europa)

1. Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.

2. Coloque el vehículo sobre una superficie plana.

3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.

4. Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.

5. Para orientar las luces de cruce y de carretera a la derecha o a la izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar las luces de cruce y de carretera hacia arriba o hacia abajo, gire el destornillador (2) en sentido horario o antihorario.

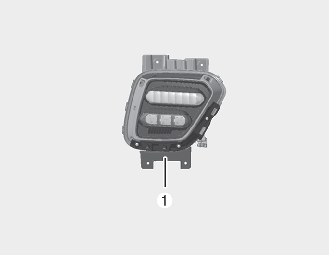

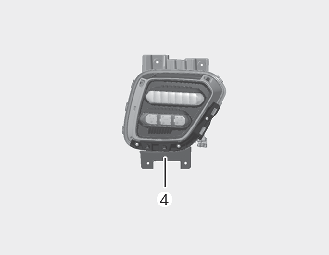

Orientación de la luz antiniebla delantera

La luz antiniebla delantera puede orientarse del mismo modo que los faros.

Con las luces antiniebla delanteras y la batería en estado normal, oriente las luces antiniebla delanteras.

Para orientar la luz antiniebla delantera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

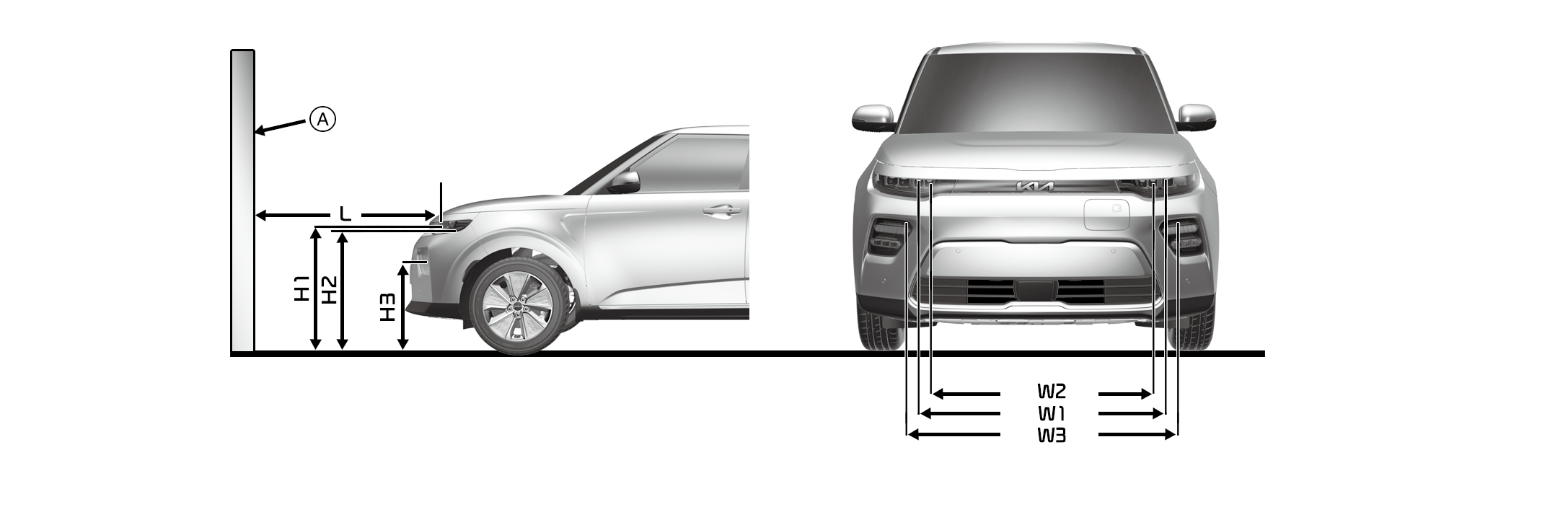

Punto de orientación

* A: Pantalla

Faro de luz de cruce (vehículo con conducción a la izquierda)

Basado en una pantalla de 10 m

A: Eje del vehículo

B: Línea vertical del centro de la bombilla del faro izquierdo

C: Línea vertical del centro de la bombilla del faro derecho

D: Línea horizontal del centro de la bombilla del faro

E: Suelo

F: Línea de corte

1. Encienda las luces de cruce sin el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

Faro de luz de cruce (vehículo con volante a la derecha)

Basado en una pantalla de 10 m

A: Eje del vehículo

B: Línea vertical del centro de la bombilla del faro izquierdo

C: Línea vertical del centro de la bombilla del faro derecho

D: Línea horizontal del centro de la bombilla del faro

E: Suelo

F: Línea de corte

1. Encienda las luces de cruce sin el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

Luz antiniebla delantera

Basado en una pantalla de 10 m

A: Eje del vehículo

B: Línea vertical del centro de la bombilla del faro antiniebla izquierdo

C: Línea vertical del centro de la bombilla del faro antiniebla derecho

D: Línea horizontal del centro de la bombilla del faro antiniebla

E: Suelo

F: Línea de corte

G: Límite superior

1. Encienda la luz antiniebla delantera sin el conductor en el interior.

2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
