Fusibles

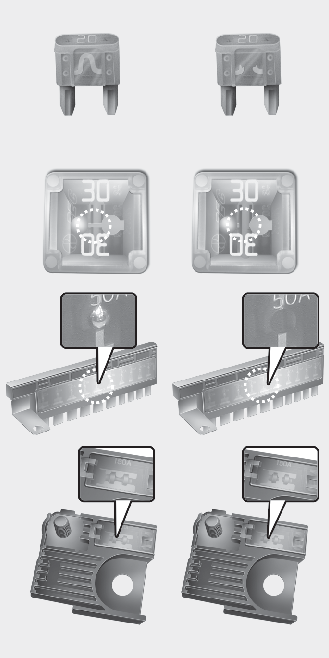

* Lado izquierdo: Normal. Lado derecho: Fundido
El sistema eléctrico de un vehículo está protegido contra los daños de sobrecarga eléctrica procedente de los fusibles.
Este vehículo tiene 2 (o 3) paneles de fusibles, uno ubicado en el refuerzo del panel lateral del conductor, el otro en el compartimento del motor cerca de la batería.
Si cualquier luz del vehículo, accesorio o control no funciona, compruebe el fusible del circuito apropiado. Si un fusible se ha fundido, la pieza en su interior se derrite.
Si el sistema eléctrico no funciona, compruebe primero el panel de fusibles del lado del conductor.
Antes de cambiar un fusible fundido, desconecte el cable negativo de la batería. Reemplace siempre un fusible fundido por uno del mismo amperaje.
Si el fusible de sustitución se funde, esto indica un problema eléctrico. Evite utilizar el sistema que tiene el problema y consulte inmediatamente en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.
Se utilizan tres tipos de fusibles: de pala para pequeñas intensidades, de cartucho y multifusibles para intensidades mayores.
Cambio del fusible
-
Nunca reemplace un fusible por otro que no tenga la misma potencia.
-
Un mayor voltaje del fusible puede provocar daños y crear riesgo de fuegos.
-
No monte nunca un cable ni papel de aluminio en vez del fusible correspondiente, incluso como reparación temporal. Puede causar daños importantes en el cable y provocar un incendio.
-
No modifique el cableado eléctrico ni lo añada arbitrariamente al vehículo.
No utilice un destornillador o cualquier otro objeto de metal para extraer fusibles, ya que podría crear un cortocircuito o dañar el sistema.
-
Al sustituir un fusible, coloque el vehículo en "OFF" y desactive los interruptores de todos los dispositivos eléctricos y, a continuación, extraiga el terminal (-) de la batería.
-
La etiqueta del panel de relés y fusibles real puede diferir de los elementos equipados.
Incendio eléctrico
Asegúrese siempre de que los relés y los fusibles reemplazados se hayan afianzado de manera segura al instalarlos. En caso contrario, se puede provocar un incendio en el vehículo.
-
Al cambiar un fusible o relé fundidos, asegúrese de que el nuevo fusible o relé se ajuste bien a los clips. Si el fusible o el relé no se han ajustado bien, se podrían causar daños en el cableado y en los sistemas eléctricos.
-
No retire fusibles, relés ni terminales fijados con pernos o tuercas. Los fusibles, relés y terminales podrían estar ajustados incorrectamente y provocar daños en el vehículo.
-
No introduzca objetos distintos de fusibles o relés en los terminales para fusibles/relés, como un destornillador o cableado. Podría causar un fallo de contacto y una avería del sistema.
-
No conecte destornilladores o cableado usado en el terminal diseñado originalmente solo para fusibles y relés. El sistema y cableado eléctrico del interior del vehículo puede resultar dañado o quemarse debido a un fallo de contacto.
-
Si conecta directamente el cable al piloto trasero o sustituye la bombilla que supera la capacidad regulada para instalar remolques, etc., el bloque de conexiones interior se puede quemar.
Inspeccione visualmente el tapón de la batería para garantizar que está bien cerrado. Si el tapón de la batería no está bien cerrado, la humedad podría penetrar en el sistema y dañar los componentes eléctricos.
Reparaciones del cableado eléctrico
Todas las reparaciones eléctricas deberían llevarse a cabo por los concesionarios Kia autorizados utilizando las piezas Kia homologadas. La utilización de otros componentes para el cableado, especialmente al retroadaptar el sistema AVN o de la alarma antirrobo, el teléfono o la radio del vehículo podría provocar daños en el vehículo e incrementar los riesgos de incendio.
Remodelación prohibida
No vuelva a cablear el vehículo de ningún otro modo, ya que esto podría afectar al funcionamiento de varias funciones de seguridad de su vehículo. Volver a cablear el vehículo también podría invalidar la garantía y provocar que lo responsabilizarán de cualquier daño posterior en el vehículo que se pudiera ocasionar.
Precaución al tintar las ventanillas
El tintado de las ventanillas (con una película metálica en particular) podría provocar errores de comunicación o una recepción de la radio insuficiente, así como una avería del sistema de iluminación automático a causa de los reflejos del tintando de los espejos en el interior del vehículo. La solución utilizada también podría filtrarse en los componentes electrónicos y provocar averías o daños.
