1. Mientras pisa el pedal del freno, accione el freno de estacionamiento.

2. Apague todos los interruptores, coloque la palanca de cambios en P (estacionamiento) y apague el vehículo.

   Si intenta cargar mientras la palanca de cambios no se encuentra en P (estacionamiento), se desplazará automáticamente a P (estacionamiento).

   Sin embargo, por motivos de seguridad, cargue la batería únicamente cuando la palanca de cambios se encuentre en P.

3. Abra la puerta de carga pulsando el icono de la puerta de carga. La puerta de carga no se abrirá si la puerta del vehículo está bloqueada.



   ADVERTENCIA

   Si no puede abrir la puerta de carga debido a las bajas temperaturas, golpee ligeramente o elimine cualquier resto de hielo cerca de la puerta de carga. No intente abrir la puerta de carga a la fuerza.

   La puerta de carga podría romperse si se fuerza su apertura.



   AVISO

   La puerta de carga se desbloqueará cuando la puerta del conductor esté desbloqueada

   Para desbloquear la puerta de carga:

   • Pulse el botón de desbloqueo de la llave inteligente

   • Pulse el botón de desbloqueo de la puerta central situado en el reposabrazos de la puerta del conductor

   • Tire de la manija de la puerta interior del conductor hacia fuera

   La puerta de carga se bloqueará cuando se bloqueen todas las puertas

   Para bloquear la puerta de carga:

   • Pulse el botón de bloqueo de la llave inteligente

   • Pulse el botón de bloqueo de la puerta central situado en el reposabrazos de la puerta del conductor

   * Todas las puertas se bloquearán automáticamente cuando la velocidad del vehículo supere los 15 km/h (9,3 mph)

   La puerta de carga se bloqueará automáticamente cuando la velocidad del vehículo sobrepase los 15 km/h (9,3 mph)

4. Abra la puerta de carga y presione la lengüeta de liberación de la tapa de la entrada de carga de CA (1) para abrir la tapa de la entrada de carga de CA.




   PRECAUCIÓN

   Para conectar el conector de carga, libere el bloqueo de las puertas para soltar el sistema de bloqueo del conector de carga.

   De lo contrario, el conector de carga y la entrada de carga del vehículo se podrían dañar.

5. Compruebe si hay polvo o cuerpos extraños en el conector de carga y en la entrada de carga.

6. Sujete el mango del conector de carga y conéctelo a la entrada de carga de CA del vehículo. Empuje el conector hasta escuchar un "clic". Si el conector de carga y el terminal de carga no se conectan correctamente, podría causar un incendio.

* Para obtener más información acerca de la carga y la desconexión, consulte el manual de cada cargador de CA.

* La forma del conector de carga podría ser diferente en función de cada fabricante.

* Modo de bloqueo del conector de carga de CA del conector de carga

Cuando el conector de carga y la entrada de carga están conectados, puede elegir el modo presionando el botón. El conector de carga se bloqueará en un momento diferente según el modo seleccionado.

Modo Siempre: Cuando el conector de carga esté conectado correctamente, el conector de carga se bloqueará automáticamente.

Modo Durante la carga: Cuando el conector de carga está conectado correctamente y se inicia la carga, el conector de carga se bloqueará.

Para obtener más información, consulte el Modo de bloqueo del conector de carga de CA del conector de carga.

1. Conecte el enchufe de carga a la toma de corriente (220 V) de una estación de carga de CA para iniciar el proceso de carga.

   Cargador de CA



2. Compruebe si el testigo indicador de la batería de alto voltaje en el tablero de instrumentos se enciende. La carga no tiene lugar si el testigo indicador de la carga está apagado.

   Si el conector de carga y el enchufe de carga no están correctamente conectados, conecte de nuevo el cable de carga para ejecutar el proceso de carga.




   PRECAUCIÓN

   • Puede iniciar el proceso de carga cuando el botón START/STOP (inicio/parada) está en la posición OFF (desactivado) y la palanca de cambios está en P (estacionamiento). Una vez iniciado el proceso de carga, puede utilizar los componentes eléctricos, como la radio, pulsando el botón START/STOP (ENCENDIDO/APAGADO) a la posición ACC u ON.

   • Si mueve la palanca de cambios de P (estacionamiento) a R (marcha atrás), N (punto muerto) o D (conducción), el proceso de carga se detiene inmediatamente. Si desea reanudar el proceso de carga, coloque la palanca de cambios en P (estacionamiento) y pulse el botón START/STOP (inicio/parada) a la posición OFF (desactivado). Desconecte y conecte de nuevo el cable de carga para reanudar el proceso de carga.

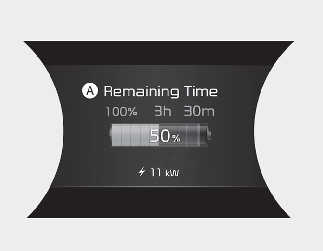

3. Tras iniciarse la carga, el tiempo estimado de carga se muestra en el tablero de instrumentos durante aproximadamente 1 minuto.

   Si abre la puerta del conductor durante el proceso de carga, el tiempo previsto para la carga también se indica en el tablero de instrumentos durante 1 minuto.

   Si se ajustó la carga reservada, el tiempo estimado de carga se indica como "--".



A:Tiempo restante
