Fusibles

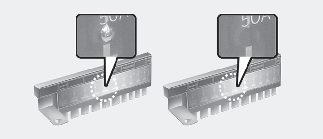

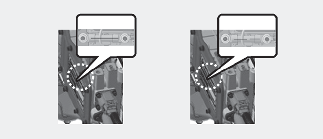

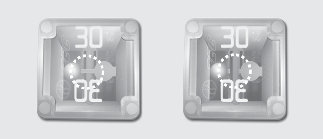

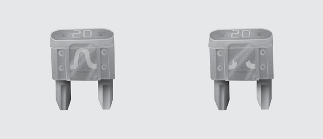

* Côté gauche : normal, côté droit : Fondu
* La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.
Le système électrique d'un véhicule est protégé contre les surcharges électriques par des fusibles.
Ce véhicule comporte 2 panneaux de fusibles, un situé dans le renfort du panneau côté conducteur et les autres dans le compartiment moteur, près de la batterie.
Si un éclairage, un accessoire ou une commande de votre véhicule ne fonctionne pas, vérifiez le fusible du circuit correspondant. Si un fusible a fondu, l'élément qui se trouve à l'intérieur a également fondu.
Si le système électrique ne fonctionne pas, commencez par vérifier le panneau de fusibles côté conducteur.
Avant de remplacer un fusible défectueux. débranchez la borne négative (-) de la batterie.
Remplacez toujours un fusible fondu par un fusible de même calibre.
Si le nouveau fusible fond à son tour, cela révèle un problème électrique. Éviter d'utiliser le système concerné et consulter immédiatement un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur agréé Kia.
Les fusibles sont de trois types : type à lame en cas de basse ampérage, type à cartouche et multi-fusible pour les ampérages élevés.
Remplacement de fusibles
-
Remplacez toujours un fusible par un autre de même calibre.
-
Un fusible de calibre supérieur pourrait entraîner des dommages et un départ de feu.
-
Ne placez jamais un fil ou une feuille d'aluminium à la place d'un fusible, même temporairement. Vous pourriez endommager sérieusement le câble et provoquer un départ de feu.
-
Ne modifiez pas et n’ajoutez pas arbitrairement de câblage électrique au véhicule.
N'utilisez pas de tournevis ou tout autre objet métallique pour retirer un fusible. Vous pourriez provoquer un court-circuit et endommager le système.
-
Pour remplacer un fusible, placez le contacteur d'allumage en position « OFF », désactivez tous les dispositifs électriques, puis débranchez la borne négative de la batterie (-).
-
La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.
-
Lorsque vous remplacez un fusible ou un relais, assurez-vous que le nouveau fusible ou relais est bien mis en place. S'il n'est pas correctement fixé, vous risquez d'endommager le câble et le système électrique du véhicule et de provoquer un départ de feu.
-
Ne retirez pas les fusibles, les relais et les bornes fixés à l'aide de boulons ou d'écrous. En effet, ils peuvent être mal fixés et présenter un risque d'incendie. Si des fusibles, des relais et des bornes fixés à l'aide de boulons ou d'écrous sont grillés, consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur agréé Kia.
-
N'introduisez pas d'objets autres que des fusibles ou des relais, comme par exemple un tournevis ou un fil, dans les bornes pour fusible/relais. vous risquez de créer un faux contact pouvant entraîner un dysfonctionnement du système.
-
Ne connectez pas de tournevis ou de câbles du commerce dans une borne qui a été conçue uniquement pour des fusibles et des relais. Le système électrique et le câblage intérieur du véhicule peuvent subir des dommages ou brûler suite à une panne électrique.
-
Si vous connectez directement le câble du feu arrière ou remplacer l'ampoule au-delà de la capacité régulé pour installer une remorque, etc., le bloc de jonction interne pourrait brûler.
