Remplacement de fusible du compartiment moteur

1
Désactivez le contacteur d'allumage ou le bouton ENGINE START/STOP (démarrage/arrêt) et tous les autres contacteurs.
2

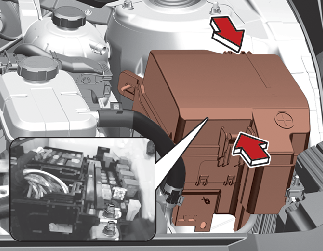

Déposer le panneau de fusible en appuyant sur l'onglet et en levant le couvercle.

Une fois le fusible à lame déconnecté, le déposer à l'aide de l'outil conçu pour changer les fusibles dans la boîte à fusibles du compartiment moteur. Après la dépose, introduire correctement un fusible de capacité identique.

3

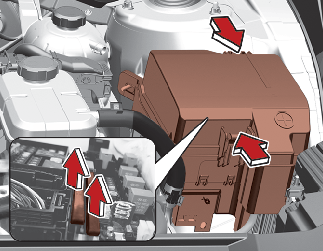

Vérifier le fusible et remplacez-le s'il a fondu. Pour extraire ou insérer un fusible, utiliser la pince arrache-fusible qui se trouve dans le panneau de fusibles du compartiment moteur.
4
Installez un fusible neuf de même calibre et assurez-vous qu'il est bien en place dans ses clips. S'il présente du jeu, consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur agréé Kia.
MISE EN GARDE

Après la vérification du panneau de fusible du compartiment moteur, reposer convenablement le couvercle du panneau de fusible (clic audible).

Sinon, des pannes électriques peuvent se produire par contact avec l'eau.

Fusible principal (fusible autoréarmable)

Si le fusible principal a grillé, il doit être déposé comme suit :

1
Coupez le moteur.
2
Débranchez le câble négatif de la batterie.
3
Retirer les écrous illustrés plus haut.
4
Remplacer le fusible par un fusible neuf du même calibre.
5
Procéder à la réinstallation en suivant l'ordre inverse du démontage.
REMARQUE

Si le fusible autoréarmable a fondu, consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur agréé Kia.

REMARQUE

Il se peut que le système électronique ne fonctionne pas correctement, même lorsque les fusibles de la boîte à fusibles du compartiment moteur et interne ne sont pas déconnectés. Dans ce cas, la déconnexion du fusible principal peut être à l'origine du problème. Comme le fusible principal est de conception plus complexe que les autres pièces, consulter un atelier professionnel. Kia recommande de consulter le concessionnaire/réparateur agréé Kia le plus proche.

MISE EN GARDE

Inspectez visuellement la cosse de batterie pour vérifier qu'elle est correctement fermée. Si la cosse de batterie n'est pas bien serrée, le système électrique peut subir des dommages suite à la pénétration d'humidité dans le système.
