Description du panneau de fusible/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Lorsque vous inspectez le panneau de fusibles de votre véhicule, reportez-vous à l'étiquette du panneau de fusibles.
Panneau de fusibles côté conducteur
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
AMP |
 |
25A |
AMP (amplificateur) |
|
LDC |
 |
30A |
Non utilisé |
|
P/SEAT(DRV) |
 |
30A |
Interrupteur du siège à réglage électrique du conducteur, module de commande IMS (système de mémoire intégré), Interrupteur de soutien lombaire du conducteur |
|
OBC |
 |
10A |
[PHEV] OBC (chargeur embarqué) |
|
P/WINDOW(LH) |
 |
25A |
Module de lève-vitre électrique de sécurité conducteur/passager, Interrupteur de lève-vitre électrique passager, Interrupteur de lève-vitre électrique arrière, Module de lève-vitre électrique de sécurité conducteur (gauche)/Module de lève-vitre électrique de sécurité (gauche) |
|
P/SEAT(PASS) |
 |
30A |
[HEV] Interrupteur du siège passager à commande électrique, unité de relais passager, Interrupteur du siège passager à commande électrique [PHEV] Interrupteur du siège passager à commande électrique, unité de relais passager |
|
S/HEATER (FRT) |
 |
20A |
1er module de commande de siège avant ventilé, 1er module de commande de chauffe-siège avant |
|
S/HEATER (REAR LH) |
 |
15A |
Module de commande côté gauche du 2e siège chauffant |
|
2nd ROW SEAT FOLDING(RH) |
 |
20A |
Actionneur rabattement côté droit du 2e siège |
|
IG3 1 |
 |
20A |
[PHEV] Boîte de relais ICM (relais IG3) |
|
P/WINDOW (RH) |
 |
25A |
Module de lève-vitre électrique de sécurité conducteur/passager, Interrupteur de lève-vitre électrique passager, Interrupteur de lève-vitre électrique arrière, Module de lève-vitre électrique de sécurité conducteur (droit), Module de lève-vitre électrique de sécurité (droit) |
|
TAILGATE OPEN |
 |
15A |
Relais de hayon |
|
2nd ROW SEAT FOLDING(LH) |
 |
20A |
Module de commande côté gauche du 2e siège chauffant |
|
DOOR LOCK |
 |
20A |
[HEV] Relais de verrouillage/déverrouillage de porte, Relais de pêne dormant, Connecteur de liaison de données [PHEV] Relais de verrouillage / déverrouillage de porte, relais de pêne dormant, connecteur de liaison de données, boîtier de relais ICM (relais de verrouillage / déverrouillage de la trappe à carburant) |
|
REAR A/C 2 |
 |
10A |
Module de commande du climatiseur arrière |
|
MULTI MEDIA 1 |
 |
25A |
Unité principale audio, audio/vidéo et navigation, Fusible - MULTI MÉDIA 2 |
|
E-CALL |
 |
10A |
Unité d'appel d'urgence |
|
S/HEATER (REAR RH) |
 |
15A |
Module de commande côté droit du 2e siège chauffant |
|
MEMORY |
 |
10A |
[HEV] Unité hayon à commande électrique, module de commande IMS (système de mémoire intégrée), module de commande du climatiseur arrière, ROA (alerte d'occupant arrière), rétroviseurs extérieurs conducteur/passager, DAU, combiné d'instruments, capteur de pluie, module de commande du climatiseur avant, module de commande du climatiseur avant, affichage tête haute [PHEV] Unité hayon à commande électrique, module de commande IMS (système de mémoire intégrée), module de commande du climatiseur arrière, ROA (alerte d'occupant arrière), rétroviseurs extérieurs conducteur/passager, combiné d'instruments, capteur de pluie, module de commande du climatiseur avant, module de commande du climatiseur avant, affichage tête haute |
|
START |
 |
10A |
Commutateur d’allumage |
|
E-SHIFTER |
 |
7,5 A |
Sélecteur de vitesse électronique |
|
MODULE 6 |
 |
7,5 A |
Non utilisé |
|
USB CHARGER 1 |
 |
10A |
Connecteur de charge USB coffre, côtés gauche et droit |
|
USB CHARGER 2 |
 |
15A |
Connecteur de charge USB de la console arrière côté gauche et droit, connecteur de charge USB pour siège conducteur/passager |
|
CHARGER LOCK |
 |
10A |
[PHEV] Boîte de relais ICM (relais de verrouillage/déverrouillage du connecteur du chargeur), module de verrouillage du capot du chargeur |
|
MODULE 3 |
 |
7,5 A |
[HEV] IBU (unité de commande de carrosserie intégré), ECU de stationnement ADAS, caméra avant, interrupteur de crash pad, unité du moniteur de vue panoramique, radar d'angle arrière gauche/droit, ECU (boîtier de commande électronique) 4WD (4 roues motrices), radar avant, Unité VESS (système de bruit de moteur virtuel), Interrupteur de console avant, interrupteur de ventilation du siège conducteur/passager [PHEV] IBU (unité de commande de carrosserie intégré), ECU de stationnement ADAS, caméra avant, interrupteur de crash pad, unité du moniteur de vue panoramique, radar d'angle arrière gauche/droit, ECU (boîtier de commande électronique) 4WD (4 roues motrices), radar avant, Unité VESS (système de bruit de moteur virtuel), Interrupteur de console avant, interrupteur de ventilation du siège conducteur/passager côté poignées gauche/droite |
|
AIR BAG 1 |
 |
15A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
WASHER |
 |
15A |
Commutateur multifonction |
|
MODULE 1 |
 |
10A |
AMP (amplificateur), RSE côté gauche / côté droit, unité audio/vidéo et navigation, IBU (unité de contrôle de carrosserie intégrée), connecteur de charge USB avant côté gauche/droit, unité ADAS, unité d'appel électronique, unité de surveillance panoramique |
|
MODULE 9 |
 |
10A |
[HEV] Solénoïde de clé, lampe d'ambiance conducteur/passager, ECU de stationnement ADAS, connecteur de liaison de données, unité du moniteur de vue panoramique, DAU, Poignée extérieure à clé intelligente conducteur/passager, unité d'éclairage d'ambiance, UIP, BBS, unité d'éclairage d'ambiance de porte conducteur/passager [PHEV] Lampe d'ambiance conducteur/passager, ECU de stationnement ADAS, connecteur de liaison de données, unité du moniteur de vue panoramique, unité de zone de porte conducteur, capteur de pluie, Poignée extérieure à clé intelligente conducteur/passager, unité d'éclairage d'ambiance, capteur UIP, sirène de batterie de secours, unité d'éclairage d'ambiance de porte conducteur/passager |
|
IBU 1 |
 |
7,5 A |
[HEV] IBU (Unité de commande de carrosserie intégrée), Bloc de jonction du compartiment moteur (batterie C/relais ventilateur), Module de commande BMS (Système de gestion de la batterie) [PHEV] IBU (Unité de commande de carrosserie intégrée) |
|
MODULE 2 |
 |
7,5 A |
[HEV] DAU, console au pavillon, commutateur multifonction (R-MDPS) [PHEV] Unité de zone de porte conducteur, console au pavillon, commutateur multifonction (R-MDPS) * MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique) |
|
REAR A/C 1 |
 |
15A |
Moteur de ventilateur de climatiseur arrière, bloc de jonction ICU (fusible - CLIMATISEUR ARRIÈRE 2) |
|
A/BAG IND |
 |
7,5 A |
Combiné d'instruments, console de pavillon |
|
MODULE 8 |
 |
7,5 A |
ECU de stationnement ADAS, module de commande de ventilation de 1er siège, module de commande de chauffage de 1er siège, module de commande de chauffage de siège de 2e rangée côté gauche/droit, module de commande de climatiseur arrière |
|
IBU 2 |
 |
15A |
IBU (Unité de commande de carrosserie intégrée) |
|
MODULE10 |
 |
10A |
Contacteur de feu de stop |
|
MODULE 5 |
 |
10A |
Console au pavillon, AMP (amplificateur), chargeur sans fil avant |
|
A/C |
 |
7,5 A |
[HEV] Panneau de commande du climatiseur avant, Module de commande du climatiseur avant, Compresseur de climatiseur électronique, Bloc de jonction du compartiment moteur (Relais de chauffage PTC n° 2, Relais de chauffage PTC n° 1, Relais de soufflante) [PHEV] Panneau de commande du climatiseur avant, Module de commande du climatiseur avant, Bloc de jonction du compartiment moteur (Relais de chauffage PTC n° 2, Relais de chauffage PTC n° 1, Relais de soufflante) |
|
AIR BAG 2 |
 |
10A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
CLUSTER |
 |
7,5 A |
Bloc d'instruments, Affichage haut de tête |
|
MODULE 4 |
 |
10A |
[HEV] Unité d'appel électronique, unité principale audio, audio/vidéo et navigation, connecteur de liaison de données, panneau de commande du climatiseur avant, module de commande du climatiseur avant, commutateur de planche de bord, miroir électro-chromique, lampe frontale côté gauche/droit, module de commande IMS (Système de mémoire intégré), module de commande de ventilation de 1er siège/module de commande de réchauffeur de 1er siège, module de commande réchauffeur de 2e siège côté gauche/côté droit [PHEV] Unité d'appel électronique, unité principale audio, audio/vidéo et navigation, connecteur de liaison de données, commutateur de planche de bord, miroir électro-chromique, lampe frontale côté gauche/droit, module de commande IMS (Système de mémoire intégré), module de commande de ventilation de 1er siège/module de commande de réchauffeur de 1er siège, module de commande réchauffeur de 2e siège côté gauche/côté droit |
|
IG3 3 |
 |
10A |
[PHEV] HPCU, unité de contrôle SBW |
|
MODULE 7 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
MULTI MEDIA 2 |
 |
10A |
[HEV] RSE côté gauche/côté droit [PHEV] Divertissement siège arrière côté gauche/côté droit |
|
BRAKE SWITCH |
 |
7,5 A |
Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée) |
|
MDPS |
 |
7,5 A |
Unité MDPS (direction assistée entraînée par moteur) * MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique) |
|
IG3 2 |
 |
10A |
[PHEV] Tableau de bord, panneau de commande du climatiseur avant, module de commande du climatiseur avant |
|
IG3 4 |
 |
15A |
[PHEV] Pompe à eau électronique |
Panneau de fusibles du compartiment moteur
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette du côté intérieur du couvercle du panneau lorsque vous examinez le panneau de fusibles de votre véhicule. Ce diagramme reprend les informations spécifiques pour votre véhicule.
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
COOLING FAN |
 |
80A |
Moteur de ventilateur de refroidissement |
|
PTC HEATER1 |
 |
50A |
Relais n° 1 de chauffage PTC |
|
B+2 |
 |
50A |
Bloc de jonction ICU (Module de commande de tableau de bord) |
|
PTC HEATER2 |
 |
50A |
Relais n° 2 de chauffage PTC |
|
CVVD1 |
 |
50A |
Actionneur CVVD |
|
IEB1 |
 |
40A |
Unité de IEB |
|
MDPS1 |
 |
100A |
Unité MDPS (direction assistée entraînée par moteur) * MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique) |
|
B+6 |
 |
60A |
Bloc de jonction PCB (Fusible - IG2, IG1) |
|
IEB2 |
 |
60A |
Unité de IEB |
|
B+5 |
 |
50A |
Bloc de jonction de l'ICU (Fusible - SIÈGE ÉLECTRIQUE (CONDUCTEUR), VITRE ÉLECTRIQUE GAUCHE, SIÈGE ÉLECTRIQUE (PASSAGER), CHAUFFAGE SIÈGE ARRIÈRE GAUCHE, SIÈGE RABATTABLE 2e RANGÉE) |
|
REAR HEATED |
 |
40A |
Relais de chauffage arrière |
|
POWER TAILGATE |
 |
40A |
Hayon à commande électrique |
|
SUNROOF |
 |
40A |
Moteur du toit ouvrant (verre) |
|
E-SHIFTER1 |
 |
30A |
Unité de commande SBW (changement du vitesse par fil) |
|
TRAILER1 |
 |
50A |
Module de remorque |
|
IEB3 |
 |
60A |
Unité de IEB |
|
B+3 |
 |
50A |
Bloc de jonction ICU (Module de commande de tableau de bord) |
|
TRAILER2 |
 |
20A |
Module de remorque |
|
BATTERY C/FAN |
 |
15A |
[HEV] Batterie C / Relais de ventilateur (Batterie C / Relais de ventilateur) |
|
OPCU |
 |
20A |
OPU |
|
HPCU1 |
 |
10A |
HPCU (Unité de commande de puissance hybride) |
|
FUEL PUMP |
 |
20A |
Relais de pompe à carburant |
|
CHILD LOCK |
 |
15A |
Bloc de jonction PCB (relais verrouillage/déverrouillage de la sécurité enfants) |
|
BLOWER |
 |
50A |
Relais du ventilateur |
|
B+4 |
 |
50A |
[HEV] Bloc de jonction ICU (Fusible - AMP, CHAUFFAGE SIÈGE AVANT, VITRE ÉLECTRIQUE DROITE, SIÈGE RABATTABLE 2e RANGÉE GAUCHE) [PHEV] Bloc de jonction ICU (Fusible - AMP, OBC, CHAUFFAGE SIÈGE AVANT, IG3 1, VITRE ÉLECTRIQUE DROITE, SIÈGE RABATTABLE 2e RANGÉE GAUCHE) |
|
B+1 |
 |
40A |
[HEV] Bloc de jonction ICU (Fusible - OUVERTURE HAYON, VERROUILLAGE PORTE, MULTI MÉDIA 1, SIÈGE CHAUFFAGE (ARRIÈRE DROIT), MÉMOIRE, MODULE 9, IBU 2, AIRBAG 2, CONTACTEUR DE FREIN, relais de verrouillage de charge à long terme) [PHEV] Bloc de jonction ICU (Fusible - OUVERTURE HAYON, VERROUILLAGE PORTE, SIÈGE CHAUFFAGE (ARRIÈRE DROIT), MÉMOIRE, DÉMARRAGE, MODULE 9, IBU 2, AIRBAG 2, CONTACTEUR DE FREIN, relais de verrouillage de charge à long terme) |
|
BATTERY MANAGEMENT |
 |
10A |
Module de commande BMS (Système de gestion de la batterie) |
|
4WD |
 |
20A |
4WD (4 roues motrices) ECU (unité de commande électronique) |
|
TCU |
 |
15A |
TCM (module de commande de la transmission) |
|
AMS |
 |
10A |
Capteur de batterie |
|
E-SHIFTER2 |
 |
10A |
Unité de commande SBW (changement du vitesse par fil) |
|
EWP1 |
 |
10A |
Pompe à eau électronique |
|
HEATED MIRROR |
 |
10A |
[HEV] Panneau de commande du climatiseur avant, Module de commande du climatiseur avant, Compresseur de climatiseur électronique, Bloc de jonction du compartiment moteur (Relais de chauffage PTC n° 2, Relais de chauffage PTC n° 1, Relais de soufflante) [PHEV] Rétroviseur extérieur à commande électrique conducteur/passager, panneau de commande du climatisation avant |
|
A/C1 |
 |
10A |
Non utilisé |
|
W/S HEATED GLASS 1 |
 |
50A |
Non utilisé |
|
W/S HEATED GLASS 2 |
 |
50A |
Non utilisé |
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
IG2 |
 |
40A |
Relais de contacteur d'allumage2 |
|
IG1 |
 |
40A |
Relais de contacteur d'allumage1, Relais ACC |
|
WIPER2 |
 |
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
SENSOR6 |
 |
20A |
Sonde d'oxygène (aval) |
|
SENSOR1 |
 |
20A |
Bobine d'allumage n° 1/n° 2/n° 3/n° 4 |
|
SENSOR8 |
 |
10A |
OPU |
|
ECU2 |
 |
10A |
ECM (module de commande du moteur), actionneur CVVD |
|
SENSOR5 |
 |
10A |
Bloc de jonction de compartiment moteur (relais de pompe à carburant) |
|
HPCU2 |
 |
10A |
HPCU (Unité de commande de puissance hybride) |
|
EWP2 |
 |
10A |
Pompe à eau électronique, Pompe à eau électronique (véhicule électrique hybride) |
|
SENSOR9 |
 |
20A |
Non utilisé |
|
SENSOR3 |
 |
20A |
ECM (module de commande du moteur) |
|
SENSOR2 |
 |
15A |
Pompe de purge active |
|
WIPER1 |
 |
30A |
Moteur d'essuie-glace avant, Relais (bas) d'essuie-glace avant |
|
REAR WIPER |
 |
15A |
Relais d'essuie-glace arrière, moteur d'essuie-glace arrière |
|
HORN |
 |
15A |
Relais de l’avertisseur sonore |
|
A/C |
 |
10A |
Non utilisé |
|
B/A HORN |
 |
15A |
Relais de l'avertisseur de l'alarme antivol |
|
E-SHIFTER3 |
 |
7,5 A |
Unité de commande SBW (changement du vitesse par fil) |
|
TCU2 |
 |
10A |
TCM (module de commande de la transmission) |
|
SENSOR4 |
 |
10A |
[HEV] Électrovanne de commande de purge, Électrovanne de commande d'huile N°1/N°2 (admission/échappement), Électrovanne de commande de RCV (commande de soupape de recirculation), Moteur de ventilateur de refroidissement [PHEV] Électrovanne de commande de purge, Électrovanne de commande d'huile N°1/N°2 (admission/échappement), Électrovanne de commande de RCV (commande de soupape de recirculation), ELCM (module de vérification des fuites par évaporation) |
|
SENSOR7 |
 |
15A |
Sonde d'oxygène (amont) |
|
ECU1 |
 |
15A |
ECM (module de commande du moteur) |
|
ECU3 |
 |
20A |
ECM (module de commande du moteur) |
|
ABS4 |
 |
7,5 A |
Unité de IEB |
|
POWER OUTLET2 |
 |
20A |
Prise électrique de console arrière |
|
POWER OUTLET1 |
 |
20A |
Prise électrique de compartiment bagages |
Consultez le tableau suivant pour le type de relais.
|
Nom du relais |
Type |
|---|---|
|
Fuel Pump Relay |
MICRO |
|
Battery C/Fan Relay |
MICRO |
|
PTC Heater #1 Relay |
MICRO |
|
B/Alarm Horn Relay |
MICRO |
|
PTC Heater #2 Relay |
MICRO |
|
Blower Relay |
MICRO |
|
Rear Heated Relay |
MINI |

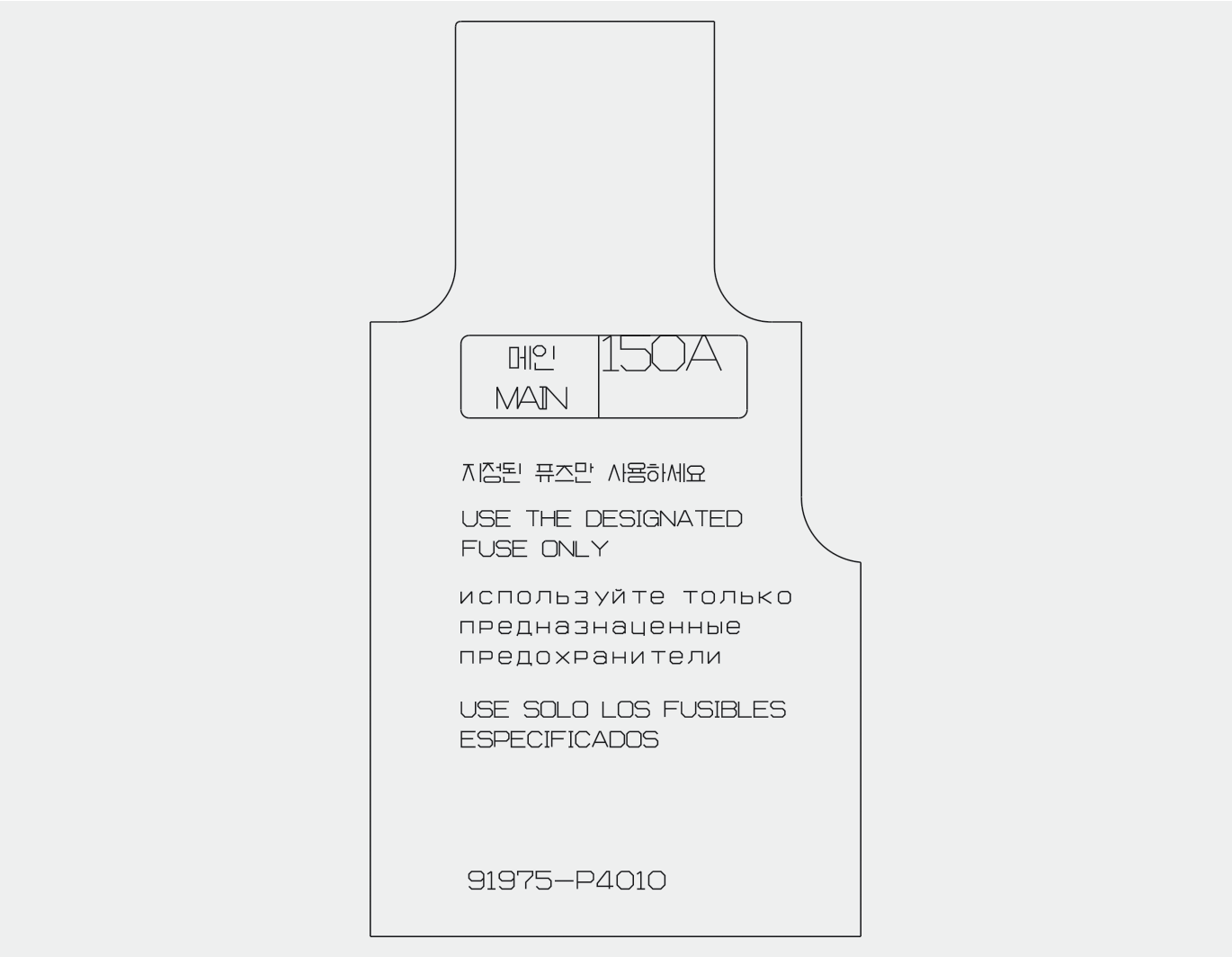

Panneau des fusibles du compartiment moteur (cache de la borne de batterie)
