Fusibles

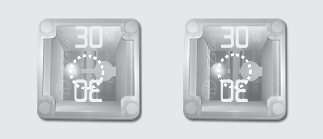

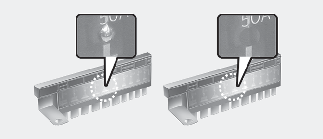

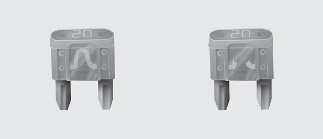

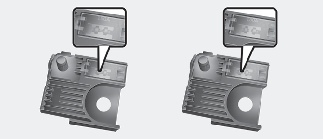

* Côté gauche : normal, côté droit : grillé
Ce véhicule comporte 2 (ou 3) panneaux de fusibles : un situé dans l'appuie-genoux côté conducteur et un ou deux autres situés dans le compartiment moteur, près de la batterie.
Si un éclairage, un accessoire ou une commande de votre véhicule ne fonctionne pas, vérifiez le fusible du circuit correspondant. Si un fusible a fondu, l'élément qui se trouve à l'intérieur a également fondu.
Si le système électrique ne fonctionne pas, commencez par vérifier le panneau de fusibles côté conducteur.
Si le fusible de remplacement saute, cela indique un problème électrique. Éviter d'utiliser le système concerné et consulter immédiatement un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur Kia agréé.
Les fusibles sont de trois types : type à lame en cas de basse ampérage, type à cartouche et multi-fusible pour les ampérages élevés.
Remplacement de fusibles
-
Remplacez toujours un fusible par un autre de même calibre.
-
Un fusible de calibre supérieur pourrait entraîner des dommages et un départ de feu.
-
Ne placez jamais un fil ou une feuille d'aluminium à la place du fusible correct, même temporairement. Vous pourriez endommager sérieusement le câble et provoquer un départ de feu.
-
Ne modifiez pas arbitrairement et n’ajoutez pas de câblage électrique au véhicule.
N'utilisez pas de tournevis ou tout autre objet métallique pour retirer un fusible. Vous pourriez provoquer un court-circuit et endommager le système.
-
Pour remplacer un fusible, placer le contact en position "OFF", couper tous les dispositifs électriques, puis débrancher la borne négative de la batterie (-).
-
L’étiquette du panneau de fusibles/relais peut différer des éléments installés.
Incendie d'origine électrique
Toujours s'assurer que les fusibles et les relais de rechange sont bien fixés une fois installés. Sinon, le véhicule pourrait prendre feu.
Ne pas retirer les fusibles, les relais et les bornes fixés à l'aide de vis ou d'écrous. En effet, ils peuvent être mal fixés et présenter un risque d'incendie. Si des fusibles, des relais et des bornes fixés à l'aide de boulons ou d'écrous sont grillés, nous vous conseillons de consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur Kia agréé.
En remplaçant un fusible grillé ou un relais, assurez-vous que le nouveau fusible ou relais est bien mis en place dans les clips. Si le fusible ou le relais n'est pas bien fixé, le câblage et les circuits électriques peuvent être endommagés.
-
N'introduisez pas d'objets autres que des fusibles ou des relais, comme par exemple un tournevis ou un fil, dans les bornes pour fusible/relais. vous risquez de créer un faux contact pouvant entraîner un dysfonctionnement du système.
-
Ne connectez pas de tournevis ou de câbles du commerce dans une borne qui a été conçue uniquement pour des fusibles et des relais. Le système électrique et le câblage intérieur du véhicule peuvent subir des dommages ou brûler suite à une panne électrique.
-
Si vous connectez directement le câble du feu arrière ou remplacer l'ampoule au-delà de la capacité régulé pour installer une remorque, etc., le bloc de jonction interne pourrait brûler.
Réparation des câbles électriques
Toutes les réparations électriques doivent être effectuées par des concessionnaires agréés Kia avec des pièces approuvées par Kia. L'utilisation d'autres composants de câblage, notamment en réparant le système multimédias ou l'alarme antivol, le téléphone de voiture ou l'autoradio, peut endommager le véhicule et augmenter le risque d'incendie sur le véhicule.
Modification interdite
Ne pas refaire le câblage de votre véhicule, car cela pourrait affecter les performances de plusieurs fonctions de sécurité de votre véhicule. La réfection du câblage du véhicule pourrait annuler votre garantie et vous rendre responsable des dommages conséquents sur le véhicule.
