Accueil > Entretien > Fusibles > Remplacement de fusible du compartiment moteur

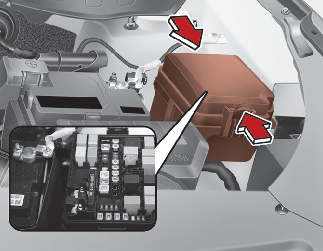

Remplacement de fusible du compartiment moteur

1
Mettre le commutateur d'allumage et tous les commutateurs en position d'arrêt.
2
Déposer le panneau de fusible en appuyant sur l’onglet et en levant le couvercle.
3
Vérifier le fusible et remplacez-le s'il a fondu. Pour retirer ou insérer le fusible, utilisez l'arrache-fusible dans le panneau de fusibles du compartiment moteur.
4
Installer un fusible de même calibre et assurez-vous qu’il est bien en place. S'il présente du jeu, nous recommandons de consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur Kia agréé.
MISE EN GARDE

Après la vérification du panneau de fusible du compartiment moteur, reposer convenablement le couvercle du panneau de fusible (clic audible).

Sinon, des pannes électriques peuvent se produire par contact avec l’eau.

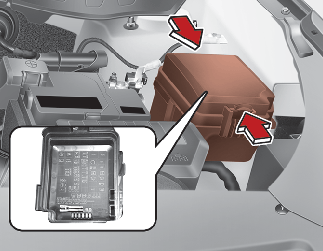

Fusible principal (fusible autoréarmable)

Si le fusible autoréarmable a fondu, il doit être retiré comme suit :

1
Mettre le commutateur d'allumage et tous les commutateurs en position d'arrêt.
2
Débrancher le câble négatif de la batterie.
3
Retirer les écrous illustrés plus haut.
4
Remplacez le fusible par un fusible neuf du même calibre.
5
Suivre les étapes dans l'ordre inverse pour reposer le fusible autoréarmable.
REMARQUE

Si le fusible autoréarmable a fondu, consulter un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur agréé Kia.

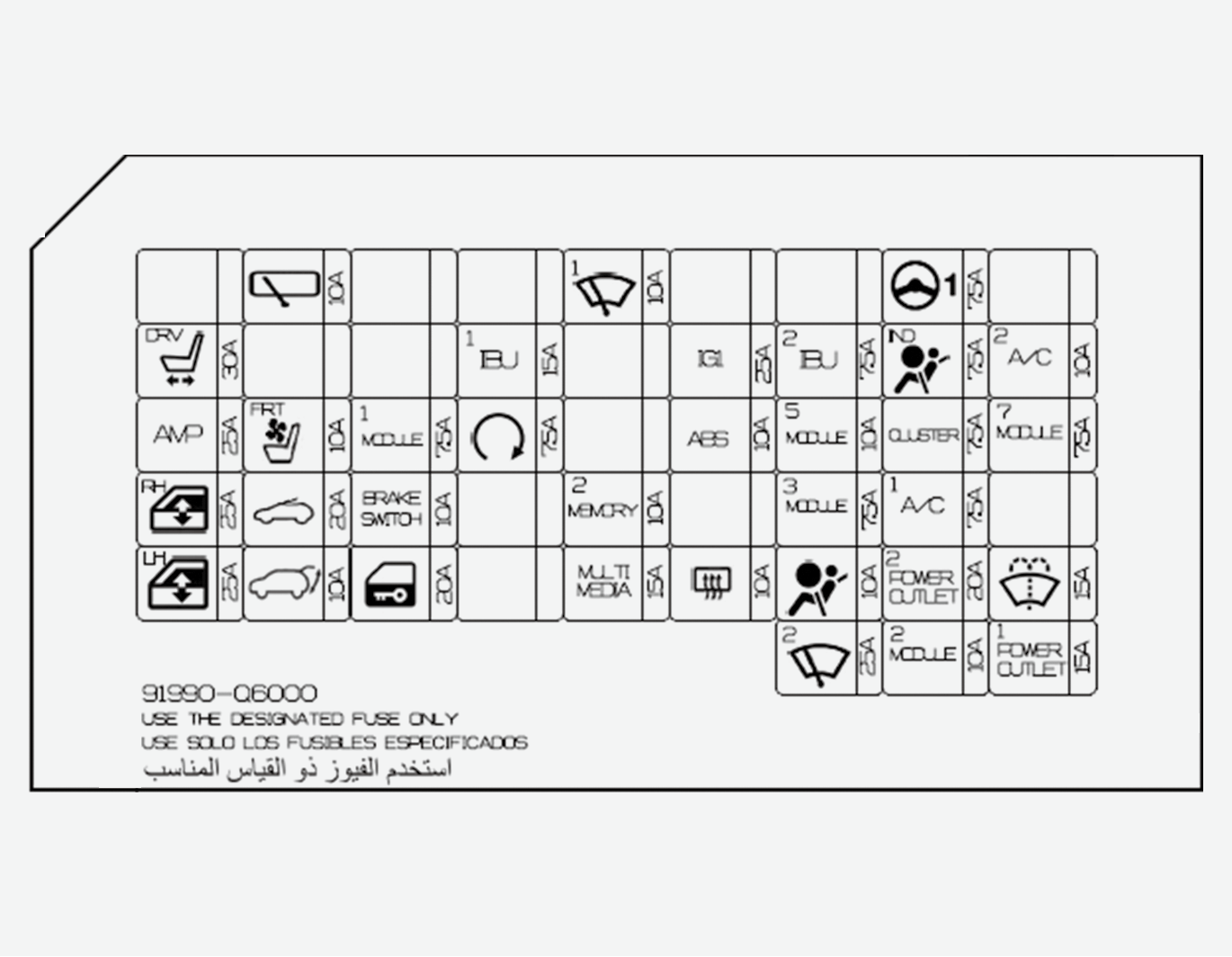

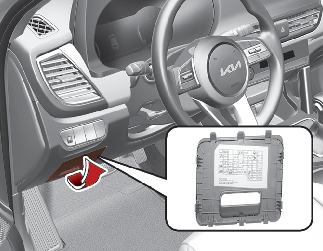

Panneau de fusibles côté conducteur

REMARQUE

Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette du côté intérieur du couvercle du panneau lorsque vous examinez le panneau de fusibles de votre véhicule. Ce diagramme reprend les informations spécifiques pour votre véhicule.

Consulter le tableau suivant pour obtenir la description du fusible.

Nom des fusibles

Symbole

Calibre du fusible

Circuit protégé

SIÈGE À COMMANDE ÉLECTRIQUE (CONDUCTEUR)

30 A

Commutateur manuel de siège de conducteur

AMP

25 A

AMP (amplificateur)

P/WDW RH

25 A

Relais de vitre électrique côté droit, Module de lève-vitres électriques conducteur à sécurité

LÈVE-VITRE PASSAGER GAUCHE

25 A

Relais de vitre électrique côté gauche, Module de lève-vitres électriques conducteur à sécurité

WIPER RR

10 A

Bloc de jonction du compartiment moteur (relais d'essuie-glace arrière), Moteur d'essuie-glace arrière

SEAT VENT FRT

10 A

Module de commande de siège à ventilation avant

TOIT OUVRANT

20 A

Unité du toit ouvrant

TAIL GATE OPEN

10 A

Relais de hayon

MODULE 1

7,5 A

Contacteur de détresse, connecteur Data Link

CONTACTEUR DE FREIN

10 A

Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée)

VERROUILLAGE DES PORTES

20 A

Relais de verrouillage des portes, relais de déverrouillage des portes

IBU 1

15 A

IBU (Unité de commande de carrosserie intégrée)

START (démarrage)

7,5 A

[Boîte de vitesses manuelle sans clé intelligente] Verrouillage de l'allumage et contacteur d'embrayage

[Boîte de vitesses manuelle avec clé intelligente] Bloc du compartiment moteur (relais de démarreur), IBU (unité de commande de carrosserie intégrée), ECM (module de commande du moteur), PCM (module de commande de groupe motopropulseur)

[Boîte de vitesses automatique] Contacteur de plage de boîte de vitesses

WIPER FRT1

10 A

IBU (unité de commande de carrosserie intégrée), ECM (module de commande du moteur)/ PCM (module de commande de groupe motopropulseur)

MÉMOIRE 2

10 A

Boîtier de relais ICM (Module de circuit intégré) (Relai de rabattement/déploiement des rétroviseurs extérieurs), combiné d'instrument, module de commande de climatisation, témoin de sécurité, affichage tête haute

MULTIMÉDIA

15 A

Unité principale audio, audio/vidéo et navigation

COMMUTATEUR D’ALLUMAGE 1

25 A

Bloc compartiment moteur (Fusible - F33, F34 et F35)

ABS

10 A

Module de commande ESP (programme de stabilité électronique), connecteur Data Link

REAR HAETED

10 A

Module de commande de climatisation, PCM (module de commande de groupe motopropulseur), ECM (module de commande du moteur)

IBU 2

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 5

10 A

Rétroviseur électrochrome, IBU (module de commande de carrosserie intégré), chargeur sans fil avant, témoin de position du levier de sélection de vitesse, contacteur de console du conducteur, unité principale audio, audio/vidéo et navigation, module de commande de climatisation, commutateur de coussin de planche de bord, AMP (amplificateur), module de commande de ventilation de siège avant

MODULE 3

7,5 A

Levier sélecteur de boîte de vitesses automatique, Commutateur de feu stop

AIR BAG

10 A

Module de commande du système SRS (système de retenue supplémentaire)

FRT WIPER2

25 A

Bloc de jonction du compartiment moteur (relais d'essuie-glace 1), Moteur d'essuie-glace avant

MDPS

7,5 A

Unité MDPS (direction assistée entraînée par moteur)

A/BAG IND

7,5 A

Bloc d'instruments

BLOC D’INSTRUMENTS

7,5 A

Bloc d'instruments, Affichage haut de tête

A/C1

7,5 A

Bloc du compartiment moteur (relais de soufflante), Module de commande de climatisation

PRISE ÉLECTRIQUE 2

20 A

Prise électrique avant n° 1

MODULE 2

10 A

Chargeur USB, IBU (unité de commande intégrée de carrosserie), audio, surveillance de vue environnante, unité principale Audio/Vidéo et Navigation, AMP (amplificateur), Commutateur de rétroviseur électrique extérieur

A/C2

10 A

Module de commande de climatiseur

MODULE 7

7,5 A

Phares gauche/droit, IBU (unité de commande intégrée de carrosserie), commutateur de coussin de planche de bord, module de commande de ventilation avant

LAVE-VITRE

15 A

Commutateur multifonction

PRISE DE COURANT1

15 A

Prise électrique avant n° 1

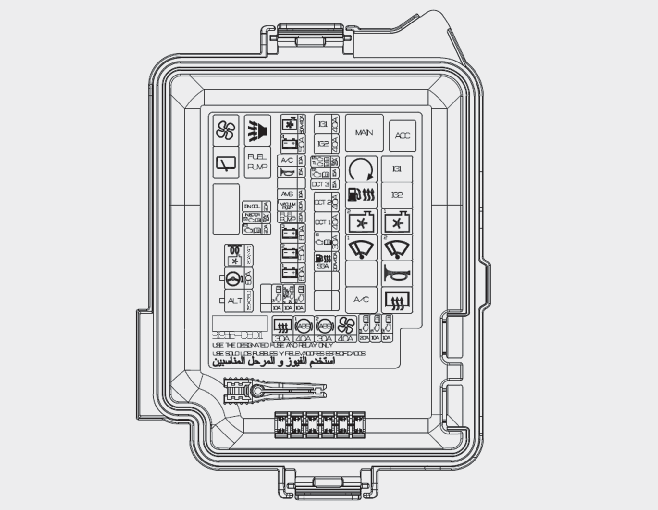

Panneau de fusibles du compartiment moteur

Consulter le tableau suivant pour obtenir la description du fusible.

Nom des fusibles

Symbole

Calibre du fusible

Circuit protégé

ALT

180 A

[TOUT] Alternateur, relais de désembueur arrière, module de commande ESP (programme de stabilité électronique), relais de soufflante

[[(Moteur à essence) 1.4 T-GDi] Moteur de ventilateur de refroidissement

[(Moteur diesel) 1.5 VGT] Unité de relais de préchauffage

MDPS

80 A

Unité MDPS (direction assistée entraînée par moteur)

C/FAN BLDC

80 A

[[(Moteur à essence) 1.4 T-GDi] Moteur de ventilateur de refroidissement

PRÉCHAUFFAGE

100 A

[(Moteur diesel) 1.5 VGT] Unité de relais de préchauffage

RR HTD

30 A

Relais de désembueur arrière

ABS1

40 A

Module de commande ESP (programme de stabilité électronique)

ABS2

30 A

Module de commande ESP (programme de stabilité électronique)

SOUFFLANTE

40 A

Relais de soufflerie

ECU4

20 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

CAPTEUR 1

10 A

[TOUT] Relais de pompe à carburant

[(Moteur diesel) 1.5 VGT] Unité de dosage d'admission

CAPTEUR 2

10 A

[TOUT] Sonde d'oxygène (HAUT/BAS), vanne de commande d'huile n°1 et 2, Électrovanne d'admission variable, Électrovanne de commande de purge

[(Moteur essence) 1.4 T-GDi] Relais de climatiseur

[(Moteur essence) 1.6 MPI] Relais du ventilateur de refroidissement 2, relais du climatiseur, relais du ventilateur de refroidissement 1

[(Moteur diesel) 1.5 VGT] Relais du ventilateur de refroidissement 2, relais du climatiseur, relais du ventilateur de refroidissement 1

SGA

40 A

[(Moteur essence) 1.4 T-GDi] Actionneur Smart Gear

FULL HTR

30 A

[(Moteur diesel) 1.5 VGT] Relais de chauffage de carburant

ECU 1

30 A

Relais principal

DCT1

40 A

TCM (module de commande de la transmission)

DCT2

40 A

TCM (module de commande de la transmission)

DCT3

15 A

TCM (module de commande de la transmission)

ECU2

15 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

ECU5

15 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

TCU1

25 A

ECM (module de commande du moteur), PCM (module de commande de groupe motopropulseur), TCM (module de commande transmission)

IG2

40 A

Relais de démarreur, relais IG2, contacteur d'allumage

COMMUTATEUR D’ALLUMAGE 1

40 A

Relais ACC, relais IG1, contacteur d'allumage

B+1

60 A

Block de jonction ICU (relais de coupure automatique de charge à long terme, fusible - commutateur de détresse, connecteur Data Link, commutateur de feu stop, IBU (unité de commande intégrée de carrosserie))

B+2

50 A

Bloc de jonction ICU (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS17)

B+3

60 A

Bloc de jonction ICU (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS18, IPS20)

POMPE À CARBURANT

20 A

Relais de la pompe à carburant

POMPE À DÉPRESSION 1

20 A

[(Moteur essence) 1.4 T-GDI] Pompe à dépression

AMS

10 A

[(Moteur diesel) 1.5 VGT] Capteur de batterie

HORN

15 A

Relais d'avertisseur sonore, Relais d'avertisseur d'alarme antivol

A/C

10 A

Relais de climatisation

B+4

50 A

Bloc de jonction ICU (Fusible - Contacteur manuel de siège de conducteur, AMP (amplificateur), relais de lève-vitre électrique droit, module lève-vitre électrique conducteur à sécurité, relais de lève-vitre électrique gauche, module lève-vitre électrique conducteur à sécurité, commande de ventilation de siège avant, toit ouvrant, relais de hayon)

VENTILATEUR REFR.

40 A

[(Moteur essence) 1.6 MPI, (Moteur essence) 1.4 T-GDi] Relais du ventilateur de refroidissement 2, Relais du ventilateur de refroidissement 1

VENTILATEUR REFR.

50 A

[(Moteur diesel) 1.5 VGT] Relais du ventilateur de refroidissement 2, relais du ventilateur de refroidissement 1

ECU6

10 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

POMPE À DÉPRESSION 2

10 A

[(Moteur essence) 1.4 T-GDI] Pompe à dépression

CAPTEUR 4

10 A

Unité de relais de préchauffage, Capteur d'avertissement de filtre à carburant

TCU2

10 A

[Boîte de vitesses manuelle] Capteur de vitesse [Boîte de vitesses automatique] Contacteur de plage de boîte de vitesses, TCM (module de commande de boîte de vitesses)

ECU3

20 A

ECM (Module de commande du moteur), PCM (Module de commande de transmission)

INJECTEUR

15 A

[(Moteur essence) 1.6 MPI] Injecteur # 1 / # 2 / # 3 / # 4

CAPTEUR 3

10 A

[TOUT ] Capteur de débit d'air massique, capteur PM, VGT (turbocompresseur à géométrie variable) électronique, Actionneur

[(Moteur essence) 1.4 T-GDi] Moteur du ventilateur de refroidissement

[(Moteur diesel) 1.5 VGT] Electrovanne de dérivation de refroidissement EGR

IGN COIL

20 A

Bobine d'allumage #1/#2/#3/#4, Condensateur

Consulte le tableau suivant pour le type de relais

Nom du relais

Symbole

Type

Relais principal

MINI

Relais de démarrage

MICRO

Relais de chauffage du carburant

MICRO

Relais de ventilateur de refroidissement 2

MICRO

Relais d'essuie-glace 1

MICRO

Relais de climatisation

MICRO

Relais ACC

MICRO

Relais IG1

MICRO

Relais IG2

MICRO

Relais de ventilateur de refroidissement 1

MICRO

Relais d'essuie-glace 2

MICRO

Relais de l'avertisseur sonore

MICRO

Relais de désembueur arrière

MICRO

Relais de soufflerie

MICRO

Relais d'essuie-glace arrière

MICRO

Relais de l'avertisseur sonore B/A

MICRO

Relais de la pompe à carburant

MICRO
