Opis skrzynki bezpieczników/przekaźników

Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.

Uwaga

Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

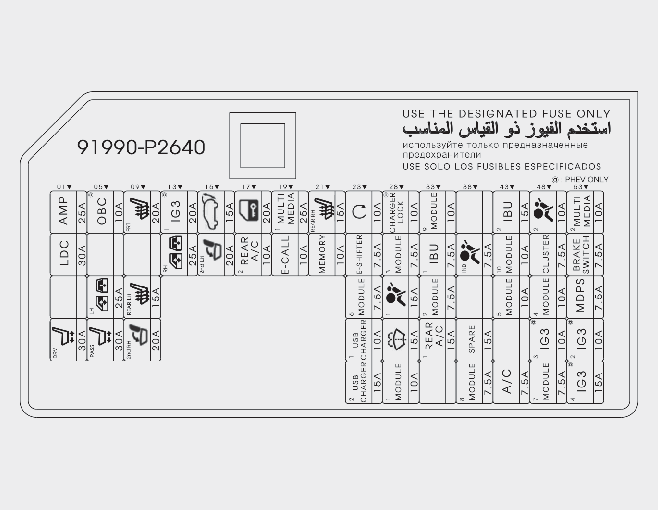

Skrzynka bezpieczników po stronie kierowcy

Blok zaciskowy ICU

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
AMP	25 A	Wzmacniacz (AMP)
LDC	30 A	Przemiennik DC/DC niskiego napięcia
P/SEAT DRV	30 A	Przełącznik podparcia odcinka lędźwiowego kierowcy, Przełącznik elektrycznego regulowania fotela kierowcy, moduł sterowania IMS (zintegrowanej pamięci ustawień)
P/WINDOW LH	25 A	Przełącznik elektrycznego opuszczania szyby drzwi tylnych po lewej stronie, moduł elektrycznego sterowania szybą drzwi tylnych z zabezpieczeniem po lewej stronie, moduł elektrycznego sterowania szybą po stronie kierowcy z zabezpieczeniem (LHD), przełącznik elektrycznego sterowania szybą pasażera (RHD), moduł elektrycznego sterowania szybą po stronie pasażera z zabezpieczeniem (RHD)
P/SEAT PASS	30 A	Przełącznik elektrycznego sterowania szybą pasażera, moduł przekaźnika pasażera
S/HEATER FRT	20 A	Moduł regulacji fotela z wentylacją nr 1, moduł regulacji podgrzewacza siedzeń nr 1
S/HEATER RL	15 A	Moduł regulacji podgrzewacza siedzeń po lewej stronie nr 2
S/FOLD RR	20 A	Siłownik składania siedzenia po prawej stronie nr 2
P/WINDOW RH	25 A	Moduł elektrycznego opuszczania szyby drzwi tylnych po prawej stronie, moduł elektrycznego sterowania szybą drzwi tylnych z zabezpieczeniem po prawej stronie, przełącznik elektrycznego sterowania szybą pasażera (LHD), moduł elektrycznego sterowania szybą po stronie pasażera z zabezpieczeniem (LHD), moduł elektrycznego sterowania szybą po stronie kierowcy z zabezpieczeniem (RHD)
T/GATE	15 A	Przekaźnik klapy tylnej
S/FOLD RL	20 A	Siłownik składania siedzenia po lewej stronie nr 2
DR LOCK	20 A	Przekaźnik blokowania/odblokowania drzwi, przekaźnik rygla
RR A/CON2	10 A	Moduł sterujący tylną klimatyzacją
MULTI MEDIA1	25 A	Przemiennik DC/DC niskiego napięcia, moduł główny audio, audio/wideo i nawigacji, blok złączek ICU (Bezpiecznik - MULTI MEDAI2)
E-CALL	10 A	Moduł E-Call
S/HEATER RR	15 A	Moduł regulacji podgrzewacza siedzeń po prawej stronie nr 2
PAMIĘĆ	10 A	Moduł sterowanej elektrycznie tylnej klapy, moduł sterujący IMS (zintegrowana pamięć ustawień), moduł sterujący tylną klimatyzacją, sterowane elektrycznie lusterko zewnętrzne po stronie kierowcy/pasażera, ROA, zestaw wskaźników, przemiennik DC/DC niskiego napięcia, czujnik deszczu, panel sterowania przednią klimatyzacją, wyświetlacz projekcyjny, moduł sterujący przednią klimatyzacją
START	10 A	Przełącznik zapłonu
E-SHIFTER	7,5 A	Pokrętło elektronicznej zmiany biegu
MODULE6	7,5 A	Nagrzewnica filtra paliwa i czujnik ciśnienia/temperatury
USB CHARGER1	10 A	Złącze ładowania USB w bagażniku po lewej/prawej stronie
USB CHARGER2	15 A	Złącze ładowania USB w tylnej części konsoli po lewej/prawej stronie, złącze ładowania USB fotela kierowcy/pasażera
MODULE3	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem), moduł ADAS, kamera przednia (ADAS), przełącznik Crash Pad, moduł sterowania monitorem otoczenia, tylny radar po lewej/prawej stronie, 4WD (napęd na 4 koła) ECU (elektroniczny moduł sterowania), DCU (jednostka sterowania wtryskiwaną dawką), przełącznik przedniej konsoli, przełącznik wentylacji fotela kierowcy/pasażera, przedni radar, ATM (automatyczna skrzynia biegów), dźwignia zmiany biegów (wskaźnik)
A/BAG1	15 A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
WASHER	15 A	Przełącznik wielofunkcyjny
MODULE1	10 A	AMP (wzmacniacz), RSE lewa/prawa strona, przemiennik DC/DC niskiego napięcia, audio, IBU (zintegrowana jednostka sterowania nadwoziem), moduł główny audio/wideo i nawigacji, moduł ADAS, moduł E-Call, przednie złącze ładowania USB po lewej/prawej stronie, moduł sterowania monitorem otoczenia
MODULE9	10 A	Cewka kluczyka, lampka nastrojowa kierowcy/pasażera, moduł ADAS, złącze Data Link
IBU1	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
MODULE2	7,5 A	Konsola górna, DAU, przełącznik wielofunkcyjny
RR A/CON1	15 A	Silnik wentylatora tylnej klimatyzacji, blok złączek ICU (Bezpiecznik - MEMORY)
A/BAG IND	7,5 A	Zestaw wskaźników, konsola górna
MODULE8	7,5 A	Moduł ADAS, Moduł regulacji fotela z wentylacją nr 1, moduł regulacji podgrzewacza siedzeń nr 1, moduł sterujący tylną klimatyzacją, moduł regulacji podgrzewacza siedzeń nr 2 po prawej/lewej stronie
IBU2	15 A	IBU (zintegrowana jednostka sterowania nadwoziem)
MODULE10	10 A	Przełącznik świateł stop, dźwignia zmiany biegów przekładni ATM (automatyczna skrzynia biegów)
MODULE5	10 A	Konsola górna, AMP (wzmacniacz), przedni moduł ładowania bezprzewodowego, przemiennik DC/DC niskiego napięcia
A/CON	7,5 A	Moduł sterujący przednią klimatyzacją, panel sterowania przednią klimatyzacją, blok złączek w komorze silnika (przekaźnik PTC Heater 2, przekaźnik dmuchawy)
A/BAG2	10 A	Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)
CLUSTER	7,5 A	Zestaw przyrządów i wskaźników, wyświetlacz HUD (Head-Up Display)
MODULE4	10 A	Moduł E-Call, moduł główny audio, audio/wideo i nawigacji, złącze Data Link, panel sterowania przednią klimatyzacją, lewy/prawy reflektor, moduł sterujący przednią klimatyzacją, przełącznik Crash Pad, lusterko elektrochromatyczne, moduł sterowania IMS (zintegrowana pamięć ustawień), moduł regulacji fotela z wentylacją nr 1, moduł regulacji podgrzewacza siedzeń nr 1, moduł regulacji podgrzewacza siedzeń nr 2 po prawej/lewej stronie
MODULE7	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
MULTI MEDAI2	10 A	RSE po lewej/prawej stronie
BRAKE SWITCH	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik świateł stop
MDPS	7,5 A	Zespół elektrycznego wspomagania kierownicy (MDPS) * Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ, co EPS.

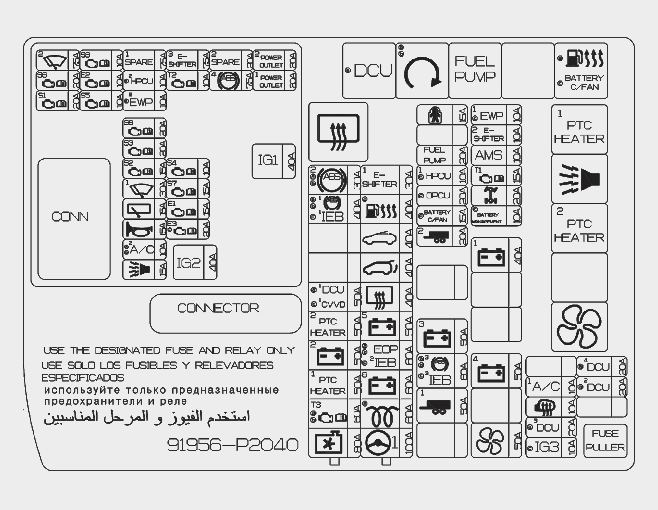

Skrzynka bezpieczników w komorze silnika

Blok zaciskowy komory silnika

Nazwa bezpiecznika		Prąd znam. bezpiecznika	Chroniony obwód
MULTI FUSE-1	C/FAN	80 A	Silnik wentylatora
	TCU3	60 A	Moduł sterowania przekładnią (TCM)
	PTC HEATER1	50 A	Blok zaciskowy w komorze silnika (przekaźnik PTC Heater 1)
	B+2	50 A	Blok zaciskowy ICU (moduł tablicy rozdzielczej)
	PTC HEATER2	50 A	Blok zaciskowy w komorze silnika (przekaźnik PTC Heater 2)
	DCU1	50 A	Blok zaciskowy w komorze silnika (przekaźnik DCU)
	ABS1	40 A	Moduł sterowania ESP (Elektroniczny układ stabilizacji toru jazdy)
	ABS2	30 A	Moduł sterowania ESP (Elektroniczny układ stabilizacji toru jazdy)
MULTI FUSE-2	MDPS	100 A	Zespół elektrycznego wspomagania kierownicy (MDPS) * Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ, co EPS.
	GLOW	60 A	GCU
	B+6	60 A	GCU
	EOP	60 A	Elektroniczna pompa oleju
	B+5	50 A	Blok zaciskowy ICU (bezpiecznik – P/SEAT DRV, P/WINDOW LH, P/SEAT PASS, S/HEATER RL, S/FOLD RR)
	RR HEATED	40 A	Blok zaciskowy w komorze silnika (przekaźnik tylnej nagrzewnicy)
	POWER TAILGATE	40 A	Moduł sterowanej elektrycznie tylnej klapy
	SUNROOF	40 A	Silnik okna dachowego (szyba)
	FUEL HEATER	40 A	Blok zaciskowy w komorze silnika (przekaźnik podgrzewania filtra paliwa)
	E-SHIFTER1	30 A	SCU
BEZP.	TRAILER1	50 A	Moduł przyczepy
	ABS3	60 A	Moduł sterowania ESP (Elektroniczny układ stabilizacji toru jazdy)
	B+3	50 A	Blok zaciskowy ICU (moduł tablicy rozdzielczej)
	TRAILER2	20 A	Moduł przyczepy
	FUEL PUMP	20 A	Blok zaciskowy w komorze silnika (przekaźnik pompy paliwa)
	CHILD LOCK	15 A	Blok zaciskowy PCB (płytka drukowana) (przekaźnik blokady rodzicielskiej)
	BLOWER	50 A	Blok zaciskowy w komorze silnika (przekaźnik dmuchawy)
	B+4	50 A	Blok zaciskowy ICU (bezpiecznik – AMP, LDC, S/HEATER FRT, P/WINDOW RH, S/FOLD RL)
	B+1	40 A	Blok zaciskowy ICU (przekaźnik długotrwałego obciążenia blokady, bezpiecznik – T/GATE, DR LOCK, S/HEATER RR, START, MODULE9, IBU2, A/BAG2, BRAKE SWITCH)
	4WD	20 A	4WD (napęd na 4 koła) ECU (jednostka sterowania silnikiem)
	TCU1	15 A	PCM (moduł sterowania układem napędowym)
	AMS	10 A	Czujnik akumulatora
	E-SHIFTER2	10 A	SCU, pokrętło elektronicznej zmiany biegu
	DCU3	10 A	DCU (jednostka sterowania wtryskiwaną dawką)
	HTD MIRR	10 A	Panel sterowania przednią klimatyzacją, elektrycznie sterowane lusterko po stronie kierowcy
	A/CON1	10 A	Moduł sterujący przednią klimatyzacją
	DCU2	20 A	DCU (jednostka sterowania wtryskiwaną dawką)
	DCU4	20 A	DCU (jednostka sterowania wtryskiwaną dawką)

Blok PCB

Nazwa bezpiecznika	Prąd znam. bezpiecznika	Chroniony obwód
IG2	40 A	Blok zaciskowy w komorze silnika (przekaźnik rozrusznika), blok zaciskowy PCB (płytka drukowana) (przekaźnik IG2)
IG1	40 A	Blok zaciskowy PCB (płytka drukowana) (przekaźnik IG1, przekaźnik ACC)
FRT WIPER2	7,5 A	IBU (zintegrowana jednostka sterowania nadwoziem)
SENSOR6	20 A	[Smartstream D2.2] Przedni/tylny czujnik Nox, czujnik PM [Smartstream G3.5] czujnik tlenu 2/4
SENSOR1	20 A	[Smartstream D2.2] Zawór sterowania ciśnieniem w szynie paliwowej [Smartstream G2.5] Cewka zapłonowa nr 1/2/3/4 [Smartstream G3.5] Cewka zapłonowa nr 1/2/3/4/5/6
SENSOR8	10 A	GCU
ECU2	10 A	ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym)
SENSOR5	10 A	[Smartstream D2.2] Blok zaciskowy w komorze silnika (przekaźnik pompy paliwowej, przekaźnik nagrzewnicy filtra paliwa) [Smartstream G2.5] Blok zaciskowy w komorze silnika (przekaźnik pompy paliwowej) [Smartstream G3.5] Blok zaciskowy w komorze silnika (przekaźnik pompy paliwowej)
SENSOR9	20 A	[Smartstream D2.2] Zawór dawkowania paliwa [Smartstream G3.5] ECM (moduł sterujący silnika)
SENSOR3	20 A	ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym)
SENSOR2	15 A	[Smartstream D2.2] czujnik lambda 1/2 [Smartstream G2.5] Czujnik tlenu (góra/dół) [Smartstream G3.5] czujnik tlenu 1/3
FRT WIPER1	30 A	Silnik przednich wycieraczek:
Wycieraczka tylna	15 A	Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
HORN	15 A	Przekaźnik klaksonu
A/CON2	10 A	Przekaźnik A/Con
B/ALARM HORN	15 A	Przekaźnik klaksonu alarmu antywłamaniowego
E-SHIFTER3	7,5 A	SCU
TCU2	10 A	Moduł sterowania przekładnią (TCM)
SENSOR4	10 A	[All] Przekaźnik A/Con, silnik wentylatora chłodzącego [Smartstream D2.2] Czujnik poziomu oleju, przełącznik świateł stop, elektroniczny zawór termiczny [Smartstream G2.5] Zawór elektromagnetyczny kolektora dolotowego o zmiennej geometrii, zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika, zawór sterujący olejem (wlotowy/wylotowy) [Smartstream G3.5] Zawór elektromagnetyczny kolektora dolotowego o zmiennej geometrii, zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika, regulowany zawór elektromagnetyczny pompy oleju, zawór sterujący olejem 1/2/3/4
SENSOR7	15 A	[Smartstream D2.2] Blok zaciskowy w komorze silnika (przekaźnik PTC Heater 1), odpowietrznik PTC (Dodatni współczynnik temperaturowy), zawór pompy oleju, elektroniczny siłownik VGT (turbosprężarka o zmiennej geometrii), elektromagnetyczny zawór obejściowy chłodnicy EGR [Smartstream G2.5] Wtryskiwacz 1/2/3/4, IBU (zintegrowana jednostka sterowania nadwoziem), ECM (moduł sterujący silnika) [Smartstream G3.5] Wtryskiwacz 1/2/3/4/5/6
ECU1	15 A	ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym)
ABS4	7,5 A	Moduł sterowania ESP (Elektroniczny układ stabilizacji toru jazdy)
POWER OUTLET2	20 A	Gniazdo zasilania w tylnej części konsoli
POWER OUTLET1	20 A	Gniazdko zasilania w przestrzeni bagażowej

Przekaźnik

Typ przekaźnika przedstawiono w poniższej tabeli.

Nazwa przekaźnika	Symbol	TYP
Przekaźnik DCU		MIKRO
Przekaźnik zapłonowy		MIKRO
Przekaźnik pompy paliwowej		MIKRO
Przekaźnik nagrzewnicy filtra paliwa		MIKRO
Przekaźnik nagrzew. PTC #1		MIKRO
Przekaźnik klaksonu antywłamaniowego		MIKRO
Przekaźnik nagrzew. PTC #2		MIKRO
Przekaźnik nawiewu		MIKRO
Przekaźnik ogrzewania tylnego		MINI

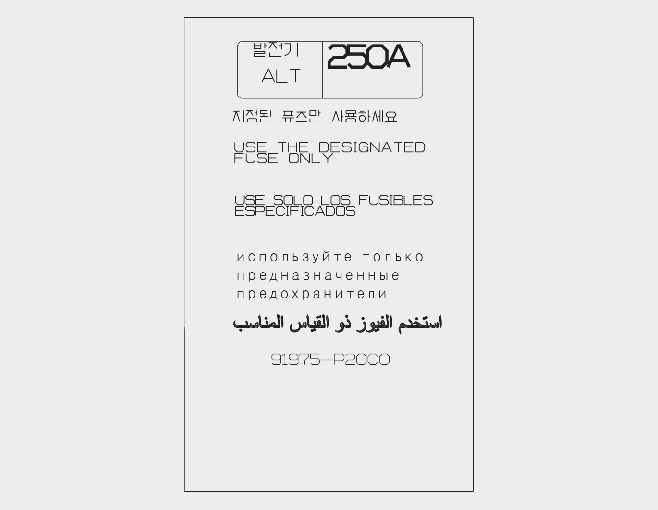

Skrzynka bezpieczników w komorze silnika (pokrywa zacisków akumulatora)
