Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)

Regulacja reflektorów

Typ żarówki
Typ LED
1
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.
2
Pojazd należy umieścić na płaskim podłożu.
3
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
4
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
5

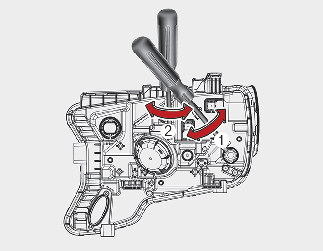

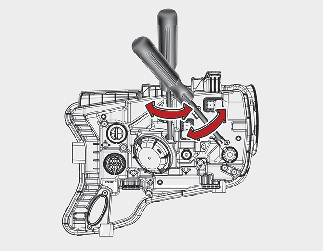

Aby skierować światła mijania w lewo lub w prawo, należy przekręcić śrubokręt (1) zgodnie z kierunkiem ruchu wskazówek zegara lub przeciwnie do kierunku ruchu wskazówek zegara. Aby skierować światła mijania w górę lub w dół, należy przekręcić śrubokręt (2) zgodnie z kierunkiem ruchu wskazówek zegara lub przeciwnie do kierunku ruchu wskazówek zegara.

Regulacja ustawienia przednich świateł przeciwmgłowych (jeżeli jest w wyposażeniu)

  • Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.
  • Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

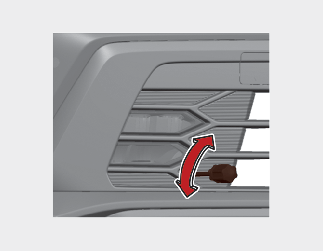

  • Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

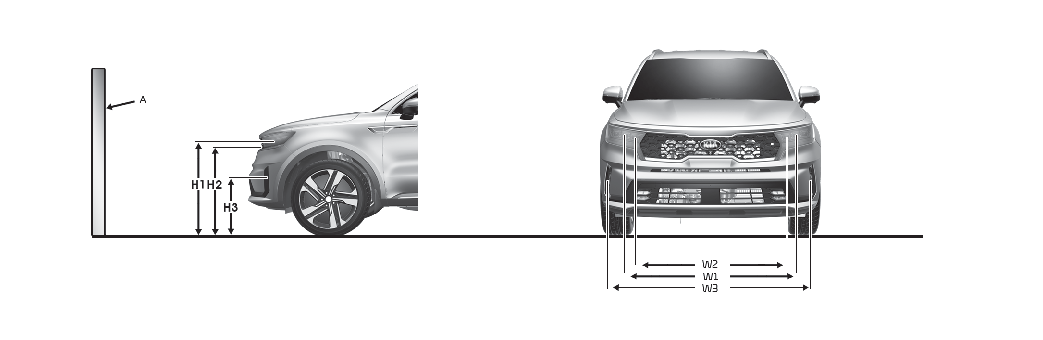

Punkt padania wiązki

* A: Ekran

Stan pojazdu

Reflektor (LED)

Przednie światło przeciwmgłowe (LED) (jeżeli jest w wyposażeniu)

Wysokość od podłoża

Odległość między reflektorami

Wysokość od podłoża

Odległość między reflektorami

Światła mijania/drogowe

Światła mijania/drogowe

H1

H2

W1

W2

H3

W3

Bez kierowcy

[mm]

Typ A

887



870



1536



1316



408



1092



Typ B

879



862



1482



1237



Z kierowcą

[mm]

Typ A

880



863



1536



1536



401



1092



Typ B

872



855



1482



1536

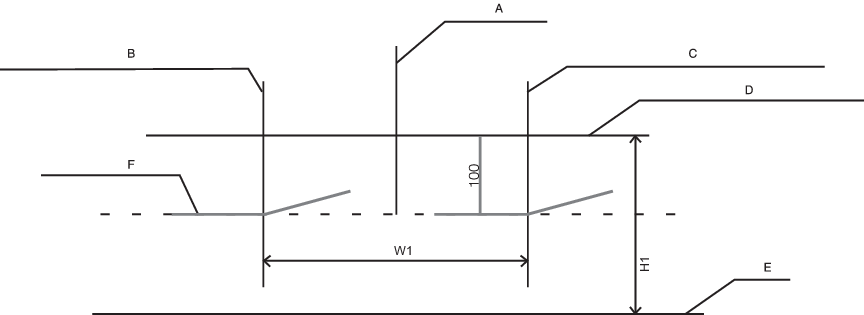

Światła mijania (pojazd z kierownicą po lewej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

1
Włączyć światła mijania w pojeździe bez kierowcy.
2
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
3
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
4
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

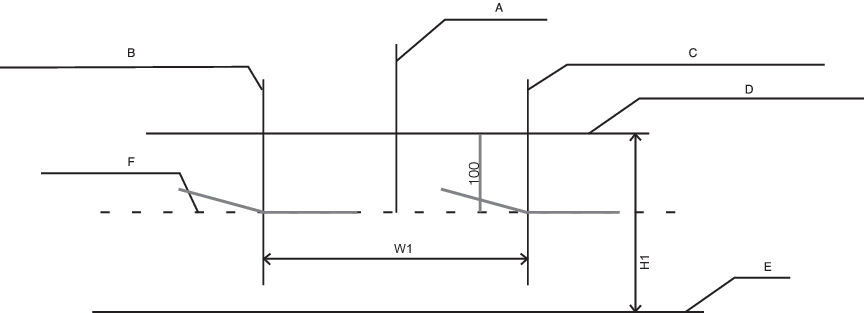

Światła mijania (pojazd z kierownicą po prawej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora

C: Linia pionowa środka żarówki prawego reflektora

D: Linia pozioma środka żarówki reflektora

E: Podłoże

F: Linia odcięcia

1
Włączyć światła mijania w pojeździe bez kierowcy.
2
Linia odcięcia (granica światła-cienia) powinna pokrywać się z linią odcięcia pokazaną na rysunku.
3
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
4
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Przednie światła przeciwmgłowe

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej

C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej

D: Linia pozioma środka żarówki lampy przeciwmgielnej

E: Podłoże

F: Linia odcięcia

G: Górna granica

1
Włączyć przednie światła przeciwmgłowe bez kierowcy.
2
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
