وصف لوحة المصهر/ المرحل الكهربائي

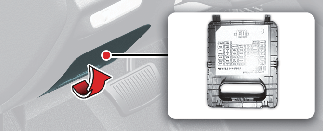

لوحة مصهر جانب السائق

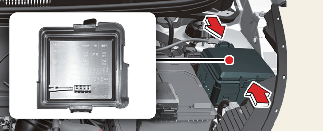

لوحة مصهر حجيرة المحرك

يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.

إشعار

قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.

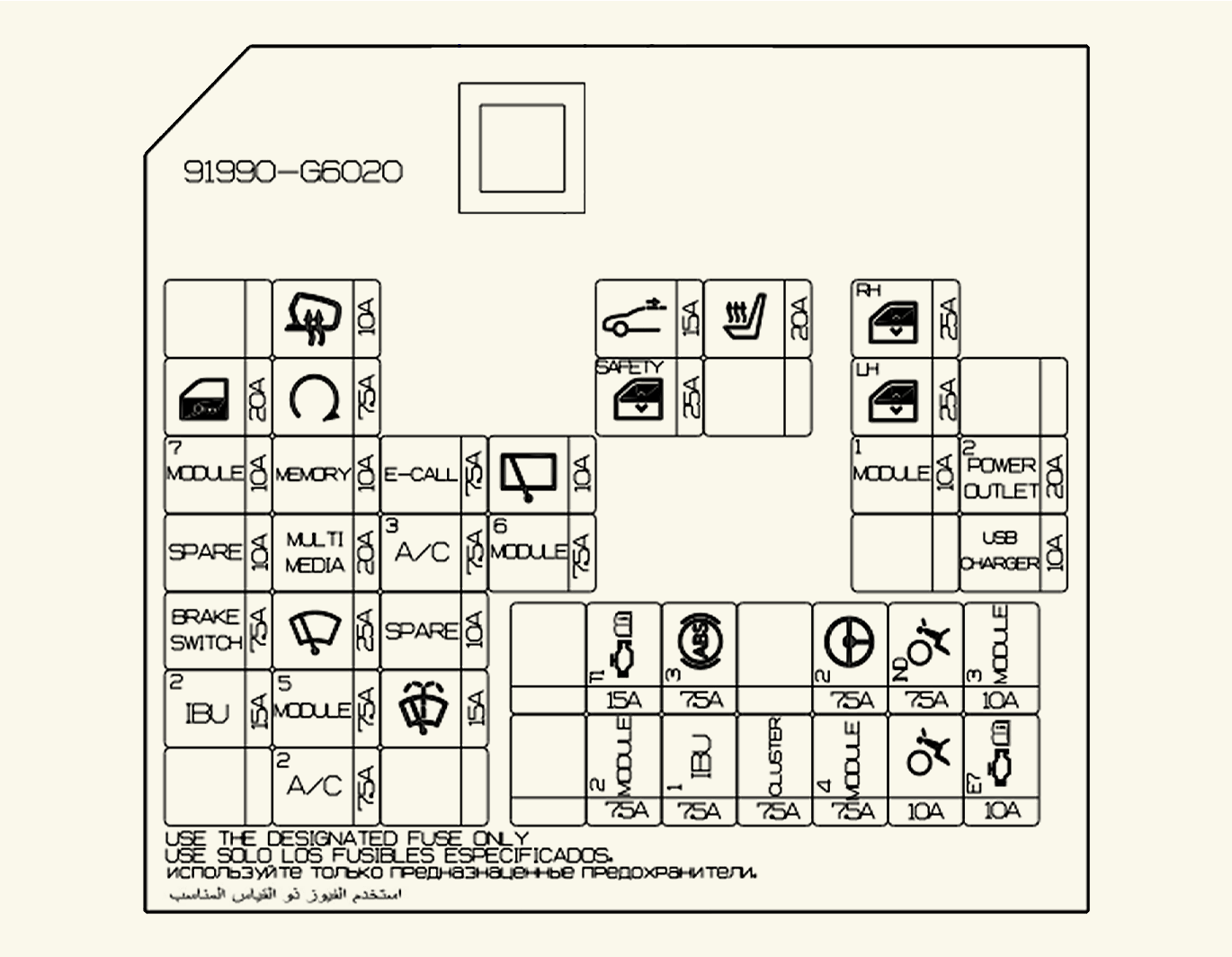

لوحة مصهر جانب السائق

لوحة العدادات (لوحة المصاهر على جانب السائق)

الرمز	تصنيف المصهر	الدائرة المحمية
	20 أمبير	الصوت، الوحدة الرئيسية للصوت والفيديو والملاحة، محول تيار مباشر-تيار مباشر منخفض
	10 أمبير	لوحة العدادات، وحدة التحكم في الهيكل (BCM)، وحدة الإضاءة وحزام الأمان (SLM)، وحدة التحكم في مُكيف الهواء، اختبار الوحدة المتعددة (MUT)، مصباح الصالون الداخلي للسائق، مصباح صندوق الأمتعة، مصباح الغرفة/مصباح الوحدة العلوية، المفتاح الكهربائي للمرآة الخارجية، مستشعر الصور، التحذير بشأن الاصطدام في المنطقة المحجوبة
	20 أمبير	سقاطة قفل باب السائق، مرحل إلغاء قفل الباب الخلفي، مرحل قفل/إلغاء قفل الباب
	20 أمبير	مخرج الطاقة
	25 أمبير	وحدة النافذة الكهربائية لسلامة السائق
	15 أمبير	SSEM (وحدة إشارة التوقف الإلكترونية)
	15 أمبير	وحدة التحكم في الهيكل (BCM)، مفتاح الخطر
	20 أمبير	ولاعة السجائر
	10 أمبير	مدفئ المرآة الخارجية، وحدة التحكم في المُحرك (ECM)، وحدة التحكم في مجموعة نقل الحركة (PCM)، وحدة التحكم في مُكيف الهواء
	10 أمبير	-
	25 أمبير	المفتاح الرئيسي للنافذة الكهربائية، مفتاح النافذة الكهربائية للراكب
	20 أمبير	وحدة التحكم في مقعد السائق/الراكب
	10 أمبير	مرحل مصباح التشغيل في ضوء النهار
	7.5 أمبير	مفتاح القابض (بدون نظام فتح الأبواب عن بُعد)، وحدة التحكم في المُحرك (ECM)، وحدة التحكم في المفتاح الذكي، (مرحل بدء) مجموعة توصيل غرفة المحرك، مفتاح الكبح، مرحل إنذار بالسرقة [مع فتح الأبواب دون استخدام مفتاح]
	7.5 أمبير	المقبض الجانبي الأيمن للمصباح الأمامي، المقبض الجانبي الأيمن لمصباح المجموعة الخلفية، إضاءة (+)، المقبض الجانبي الأيمن لمصباح لوحة الترخيص
	10 أمبير	مفتاح وحدة التحكم، وحدة التحكم في مقعد السائق/الراكب، مرأة المقصورة، المقبض الجانبي الأيمن\الأيسر لمشغل جهاز ضبط مستوى المصباح الأمامي، اختبار الوحدة المتعددة (MUT)، مؤشر ناقل الحركة اليدوي والتلقائي، وحدة مكالمة الطوارئ، الوحدة الرئيسية للصوت والفيديو والملاحة، وحدة التحكم في مكيف الهواء، محول تيار مباشر-تيار مباشر منخفض، الزنبرك الساعي
	15 أمبير	مجموعة توصيل غرفة اليدوي (مفتاح مصباح الرجوع للخلف، مرحل مضخة التفريغ، مرحل مصباح الرجوع للخلف)، مفتاح مصباح التوقف، مفتاح ضغط التفريغ، مستشعر سرعة السيارة، مستشعر القابض، مفتاح المنع، ناقل الحركة اليدوي والتلقائي، وحدة التحكم في ناقل الحركة المزدوج
	25 أمبير	المفتاح الرئيسي للنافذة الكهربائية، مفتاح النافذة الكهربائية للراكب
	25 أمبير	-
	10 أمبير	مصباح الضباب الخلفي، لوحة العدادات
	15 أمبير	الزنبرك الساعي (عجلة القيادة المدفأة)
	7.5 أمبير	المقبض الجانبي الأيسر للمصباح الأمامي، المقبض الجانبي الأيسر لمصباح المجموعة الخلفية، المقبض الجانبي الأيسر لمصباح لوحة الترخيص
	7.5 أمبير	(وحدة التحكم في الهيكل) (BCM)، مفتاح بطانة امتصاص التصادم، التحذير بشأن الاصطدام في المنطقة المحجوبة
	7.5 أمبير	وحدة التحكم في نظام التحكم الإلكتروني في التعليق (ESC)/نظام الفرامل المانعة للانغلاق (ABS)، التشخيص
	10 أمبير	مفتاح مصباح التوقف، وحدة التحكم في المفتاح الذكي
	15 أمبير	محرك فتحة السقف
	15 أمبير	مصباح الضباب الأمامي، لوحة العدادات
	7.5 أمبير	وحدة التحكم بتكييف الهواء، مفتاح الضغط المزدوج، مجموعة توصيل غرفة المحرك (مُرحل النافخ)
	10 أمبير	مجموعة توصيل غرفة المحرك (مرحل المصباح الأمامي المنخفض، مرحل المصباح الأمامي العالي)، مسخن فوهة، وحدة التحكم في مقعد السائق/الراكب
	10 أمبير	الرادار الأمامي، كاميرا الرؤية الأمامية
	10 أمبير	PCM (وحدة التحكم بمجموعة نقل الحركة)/ECM (وحدة التحكم بالمحرك)، وحدة التحكم بالمفتاح الذكي /وحدة مانع الحركة
مكالمة الطوارئ (E-CALL)	10 أمبير	وحدة مكالمة الطوارئ
	10 أمبير	وحدة مانع الحركة
	10 أمبير	-
	10 أمبير	-
	7.5 أمبير	وحدة التحكم بالهيكل (BCM)/وحدة الإضاءة وحزام الأمان (SLM)، وحدة التحكم في المفتاح الذكي
	10 أمبير	مفتاح المخاطر
	10 أمبير	وحدة التحكم في الوسادة الهوائية (ACU)
	7.5 أمبير	(وحدة التحكم بالهيكل) (BCM)/(وحدة الإضاءة وحزام الأمان) (SLM)
	25 أمبير	وحدة تحكم المفتاح الذكي
	7.5 أمبير	وحدة تحكم مكيف الهواء
	15 أمبير	مفتاح متعدد الوظائف (الماسحة)
	25 أمبير	مفتاح متعدد الوظائف (الماسحة)، محرك الماسحة الأمامية
	10 أمبير	وحدة التحكم في الهيكل (BCM)/وحدة الإضاءة وحزام الأمان (SLM)، وحدة مكالمة الطوارئ ضمن نظام موزين للاتصالات البعيدة (MTS)، الصوت، محول تيار مباشر-تيار مباشر منخفض، وحدة الرئيسية للصوت والفيديو والملاحة الرئيسية، وحدة التحكم في المفتاح الذكي،مفتاح المرآه الخارجية الكهربائية, مرحل منفذ الطاقة
	20 أمبير	-
	7.5 أمبير	لوحة العدادات، وحدة التحكم في مكيف الهواء
	7.5 أمبير	مجموعة العدادات
	7.5 أمبير	وحدة نظام التوجيه المعزز المُدار بموتور (MDPS)

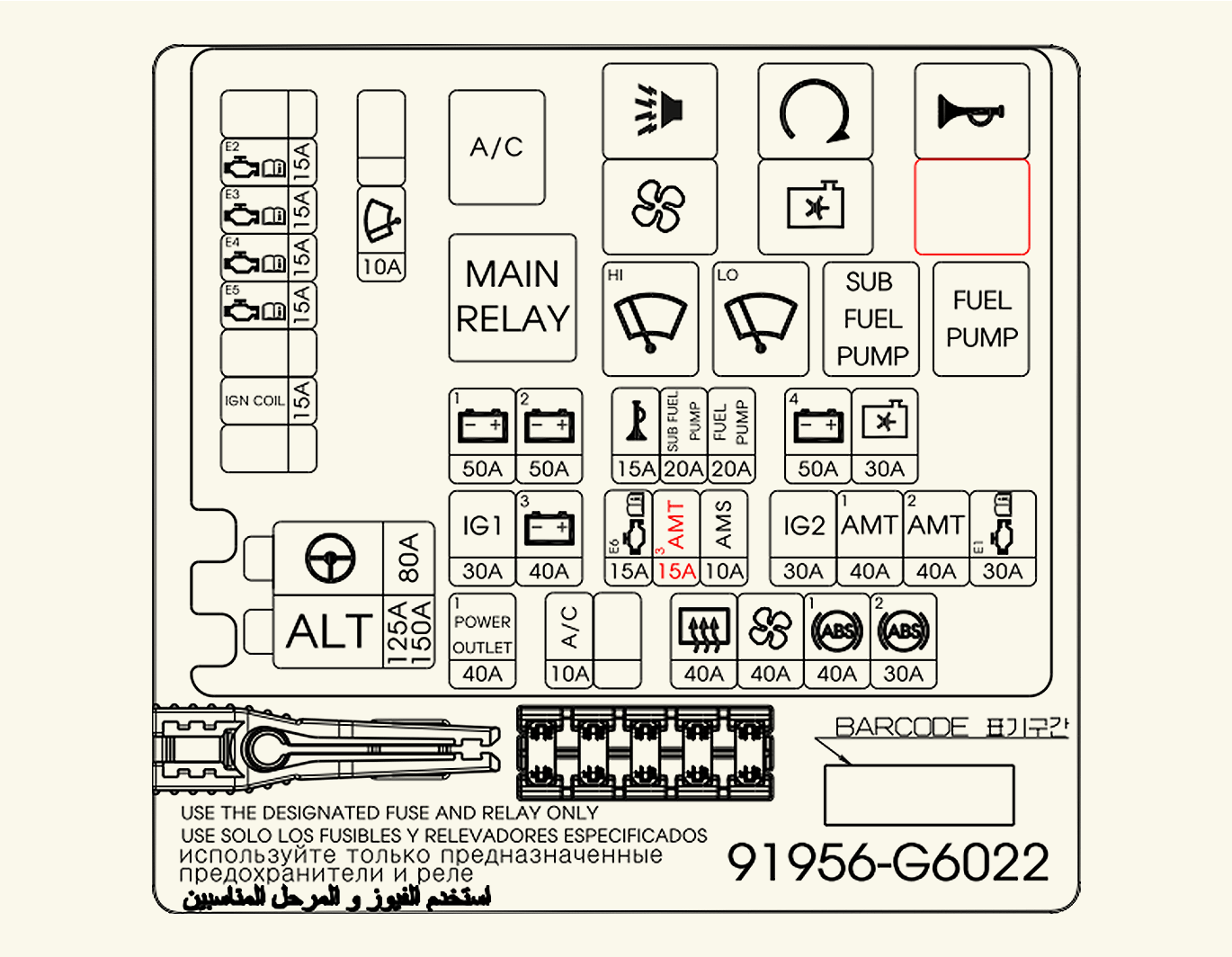

لوحة مصهر حجيرة المحرك

لوحة مصاهر حجرة غرفة المحرك ((محرك بنزين) سعة 1.0 لتر يعمل بالحقن متعدد النقاط، سعة 1.2 يعمل بالحقن متعدد النقاط) [محرك G1.0 وG1.2 Smartstream]

الرمز	تصنيف المصهر	الدائرة المحمية
	125 أمبير (بدون ISG) 150 أمبير (مع ISG)	مصهر(نظام الفرامل المانعة للانغلاق 1،نظام الفرامل المانعة للانغلاق 2، مرحل إزالة الضباب الخلفي, منفذ الطاقة منفاخ)، مولد تيار متردد
	80 أمبير	وحدة نظام التوجيه المعزّز بمحرك كهربائي (MDPS)
	40 أمبير	ABS (نظام الفرامل المانعة للانغلاق)/وحدة التحكم في الثبات الإلكتروني، موصل فحص متعدد الأغراض
	30 أمبير	[مع المفتاح الذكي] - صندوق مرحل وحدة توزيع الطاقة (مرحل الإشعال 1 (IG1) ، مرحل الملحقات (ACC)) مفتاح الإشعال [بدون المفتاح الذكي]
	30 أمبير	نظام الفرامل المانعة للانغلاق(ABS)، وحدة التحكم في نظام التحكم الإلكتروني (ESC)
	40 أمبير	مجموعة توصيل لوحة أجهزة القياس (مرحل المصباح الخلفي)، مصهر مجموعة توصيل لوحة أجهزة القياس (قفل الباب، مصباح الخطر)
	40 أمبير	مجموعة توصيل لوحة العدادات (مرحل منفذ الطاقة)
	30 أمبير	[محرك G1.0 وG1.2 Smartstream] المُرحل الرئيسي (المصهر - وحدة التحكم الإلكترونية 2 (ECU2)، وحدة التحكم الإلكترونية 3 (ECU3))
	40 أمبير	مجموعة توصيل لوحة العدادات (مرحل إزالة الضباب الخلفي)
	40 أمبير	المصهر (ناقل الحركة المزدوج 2 (AMT2)، ناقل الحركة المزدوج 3 (AMT3)، ناقل الحركة المزدوج 4 (AMT4))
	40 أمبير	مُرحِّل النافخ (Blower Relay)
	50 أمبير	مجموعة توصيل لوحة أجهزة القياس (مُرحل النافذة الكهربائية)، مصهر مجموعة توصيل لوحة أجهزة القياس (النافذة الكهربائية الآمنة، مفتاح الفرامل، المفتاح الذكي 2، المفتاح الذكي 1، مدفئ المقعد، فتحة السقف، مكالمة الطوارئ)
	10 أمبير	مقبض الجانب الأيسر للمصباح الأمامي، لوحة العدادات
	10 أمبير	المقبض الجانبي الأيمن للمصباح الأمامي
	10 أمبير	مجموعة العدادات
	20 أمبير	وحدة التحكم في ناقل الحركة المزدوج
	20 أمبير	وحدة التحكم في ناقل الحركة المزدوج
	10 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)
	15 أمبير	[محرك G1.0 وG1.2 Smartstream] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة نقل الحركة)
	15 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM) [(محرك بنزين) سعة 1.0 و1.2 لتر يعمل بالحقن متعدد النقاط (MPI)] مرحل ضاغط مكيف الهواء، مرحل مروحة التبريد، صمام التحكم في الزيت (داخلي/خارجي) (ناقل الحركة اليدوي)، صمام التحكم في التنظيف ذو الملف اللولبي (ناقل الحركة اليدوي)، صمام إيقاف سائل التبريد (ناقل الحركة التلقائي)
	15 أمبير	صمام إغلاق العلبة المرشحة، مستشعر العجلة بالجانب الأيمن، مستشعر الأكسجين (أعلى/أسفل)، [(محرك بنزين) سعة 1.0 و1.2 لتر يعمل بالحقن متعدد النقاط (MPI)]، صمام إيقاف سائل التبريد (ناقل الحركة التلقائي) [محرك Smartstream G1.0, G1.2] وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)، صمام التحكم في التنظيف ذو الملف اللولبي، صمام التحكم في سحب الهواء ذو الملف اللولبي، صمام إعادة التدوير، صمام التحكم في الزيت (داخلي/خارجي)، مرحل مكيف الهواء، مرحل مروحة التبريد، مضخة الزيت المتغير
	15 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)، مرحل مضخة الوقود، الحاقن رقم 1/2/3/4 [(محرك بنزين) سعة 1.0 و1.2 لتر يعمل بالحقن متعدد النقاط (MPI)] صمام التحكم في الزيت (داخلي/خارجي) (ناقل الحركة التلقائي)، صمام التحكم في التنظيف ذو الملف اللولبي (ناقل الحركة التلقائي)
	15 أمبير	ملف الإشعال رقم 1/2/3/4، ومكثِّف [(محرك بنزين) سعة 1.2 لتر يعمل بالحقن متعدد النقاط (MPI)]
	15 أمبير (مع ناقل الحركة المزدوج)	وحدة التحكم في ناقل الحركة المزدوج
	10 أمبير (بدون ناقل المزدوج)	مفتاح مصباح الرجوع للخلف، لوحة العدادات، وحدة الرئيسية للصوت والفيديو والملاحة، ومصباح الرجوع للخلف، ومرأة المقصورة
	50 أمبير	مصهر مجموعة توصيل لوحة أجهزة القياس (مصباح التوقف، مصباح التشغيل النهاري (DRL)، مصباح المقصورة، الصوت، مصباح الضباب الخلفي، مصباح الضباب الأمامي)
	30 أمبير	مرحل مروحة التبريد
	20 أمبير	مرحل المصباح الأمامي المنخفض
	20 أمبير	مُرحِّل المصباح الأمامي المرتفع
	20 أمبير	مُرحِّل مضخة الوقود
	15 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)
	15 أمبير	مُرحِّل آلة التنبيه، مُرحِّل آلة تنبيه الإنذار بالسرقة
	10 أمبير (مع ناقل شبه الحركة التلقائي)	مُرحل مصباح الرجوع للخلف
	20 أمبير (مع ناقل الحركة التلقائي)	مرحل مضخة التفريغ
	10 أمبير	مرحل تكييف الهواء
	30 أمبير	مرحل التشغيل،صندوق مرحل وحدة توزيع الطاقة، (مرحل الإشعال 2)، مفتاح الإشعال

مُرحِّل [(محرك بنزين) سعة 1.0 لتر يعمل بالحقن متعدد النقاط، سعة 1.2 لتر يعمل بالحقن متعدد النقاط]، [محرك Smartstream G1.0 وG1.2]

الرمز	اسم المُرحِّل	النوع
	المُرحل الرئيسي	صغير
	مرحل تكييف الهواء	MICRO
	مرحل التشغيل	ميكرو عالي التيار
	مُرحِّل النافخ (Blower Relay)	ميكرو عالي التيار
	مُرحِّل آلة التنبيه	MICRO
	مُرحِّل آلة التنبيه ضد السطو	MICRO
	مرحل مروحة التبريد	ميكرو عالي التيار
	مُرحل مصباح الرجوع للخلف لناقل شبه الحركة التلقائي (مع ناقل شبه الحركة التلقائي)	MICRO
	مرحل مضخة التفريغمرحل مضخة التفريغ (مع ناقل الحركة التلقائي)	MICRO
	مرحل المصباح الأمامي المنخفض	ميكرو عالي التيار
	مُرحِّل المصباح الأمامي المرتفع	MICRO
	مُرحِّل مضخة الوقود	MICRO

لوحة مصاهر حجرة غرفة المحرك [(محرك بنزين) سعة 1.0 لتر يعمل بالحقن متعدد المواقع]

الرمز	تصنيف المصهر	الدائرة المحمية
	125 أمبير	مصهر(نظام الفرامل المانعة للانغلاق 1،نظام الفرامل المانعة للانغلاق 2، مرحل إزالة الضباب الخلفي, منفذ الطاقة منفاخ)، مولد تيار متردد
	80 أمبير	وحدة نظام التوجيه المعزّز بمحرك كهربائي (MDPS)
	40 أمبير	ABS (نظام الفرامل المانعة للانغلاق)/وحدة التحكم في الثبات الإلكتروني، موصل فحص متعدد الأغراض
	30 أمبير	[مع المفتاح الذكي] - صندوق مرحل وحدة توزيع الطاقة (مرحل الإشعال 1 (IG1) ، مرحل الملحقات (ACC)) مفتاح الإشعال [بدون المفتاح الذكي]
	30 أمبير	نظام الفرامل المانعة للانغلاق(ABS)، وحدة التحكم في نظام التحكم الإلكتروني (ESC)
	40 أمبير	مصهر(مضخة الوقود الثانوية)، مجموعة توصيل لوحة أجهزة القياس (مرحل المصباح الخلفي)، مصهر مجموعة توصيل لوحة أجهزة القياس (قفل الباب، مصباح الخطر)
	40 أمبير	مجموعة توصيل لوحة العدادات (مرحل منفذ الطاقة)
	30 أمبير	المُرحل الرئيسي
	40 أمبير	مجموعة توصيل لوحة العدادات (مرحل إزالة الضباب الخلفي)
	40 أمبير	مُرحِّل النافخ (Blower Relay)
	50 أمبير	مجموعة توصيل لوحة أجهزة القياس (مُرحل النافذة الكهربائية)، مصهر مجموعة توصيل لوحة أجهزة القياس (النافذة الكهربائية الآمنة، مفتاح الفرامل، المفتاح الذكي 2، المفتاح الذكي 1، مدفئ المقعد، فتحة السقف)
	10 أمبير	مقبض الجانب الأيسر للمصباح الأمامي، لوحة العدادات
	10 أمبير	المقبض الجانبي الأيمن للمصباح الأمامي
	10 أمبير	مجموعة العدادات
	20 أمبير	مُرحِّل مضخة الوقود الفرعية
	10 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)
	15 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM) [ناقل الحركة اليدوي] صمام ذو ملف لولبي للتحكم في التطهير، صمام التحكم في الزيت (داخلي)، مستشعر الأكسجين (أعلى/أسفل)، مرحل تكييف الهواء، مرحل مضخة الوقود، ومستشعر وضع عمود الكامات (الداخلي) [ناقل الحركة التلقائي] ومرحل مروحة التبريد
	15 أمبير	[ناقل الحركة اليدوي] مرحل مروحة التبريد [ناقل الحركة التلقائي] صمام ذو ملف لولبي للتحكم في التطهير، صمام التحكم في الزيت (داخلي)، مستشعر الأكسجين (أعلى/أسفل)، مرحل تكييف الهواء، مرحل مضخة الوقود، ومستشعر وضع عمود الكامات (داخلي)
	15 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)، حاقن رقم 1/ رقم 2/ رقم 3، مرحل مضخة الوقود الفرعي
	15 أمبير	ملف الإشعال رقم 1/2/3/4، ومكثِّف
	10 أمبير	مفتاح مصباح الرجوع للخلف، لوحة العدادات، وحدة الرئيسية للصوت والفيديو والملاحة، ومصباح الرجوع للخلف، ومرأة المقصورة
	50 أمبير	مصهر مجموعة توصيل لوحة أجهزة القياس (مصباح التوقف، مصباح التشغيل النهاري (DRL)، مصباح المقصورة، الصوت، مصباح الضباب الخلفي، مصباح الضباب الأمامي)
	30 أمبير	مرحل مروحة التبريد
	20 أمبير	مرحل المصباح الأمامي المنخفض
	20 أمبير	مُرحِّل المصباح الأمامي المرتفع
	20 أمبير	مُرحِّل مضخة الوقود
	15 أمبير	وحدة التحكم في المحرك (ECM) وحدة التحكم في مجموعة نقل الحركة (PCM)
	15 أمبير	مُرحِّل آلة التنبيه، مُرحِّل آلة تنبيه الإنذار بالسرقة
	10 أمبير	مرحل تكييف الهواء
	30 أمبير	مرحل التشغيل،صندوق مرحل وحدة توزيع الطاقة، (مرحل الإشعال 2)، مفتاح الإشعال

مُرحِّل[(محرك بنزين) سعة 1.0 لتر يعمل بالحقن متعدد المواقع]

الرمز	اسم المُرحِّل	النوع
	المُرحل الرئيسي	صغير
	مرحل تكييف الهواء	MICRO
	مرحل التشغيل	ميكرو عالي التيار
	مُرحِّل النافخ (Blower Relay)	ميكرو عالي التيار
	مُرحِّل آلة التنبيه	MICRO
	مُرحِّل آلة التنبيه ضد السطو	MICRO
	مرحل مروحة التبريد	ميكرو عالي التيار
	مرحل المصباح الأمامي المنخفض	ميكرو عالي التيار
	مُرحِّل المصباح الأمامي المرتفع	MICRO
	مُرحِّل مضخة الوقود الفرعية	MICRO
	مُرحِّل مضخة الوقود	MICRO
