النوع أ

النوع ب

زود الإطارات بالهواء وصولاً إلى الضغط المحدد وتخلص من أية أحمال بالسيارة باستثناء السائق والإطار الاحتياطي والأدوات.
ينبغي أن تكون السيارة على أرضية مستوية.
ارسم على الشاشة خطين رأسيين (يمر كل منهما بمركز المصباح الأمامي المناظر) وخطًا أفقيًا (يمر بمركز كل من المصباحين الأماميين).
بينما يكون المصباح الأمامي والبطارية في وضع التشغيل المعتاد، وجّه المصباحين الأماميين بحيث يسقط الجزء الأكثر سطوعًا على الخطوط الرأسية والأفقية.

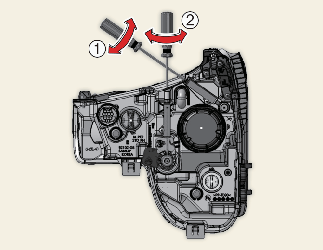

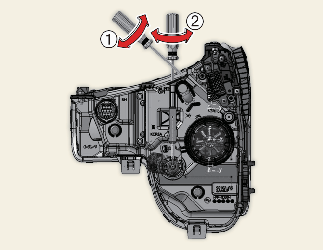

لتوجيه الضوء المنخفض والضوء العالي لليسار أو اليمين، أدر المفك (1) باتجاه أو عكس اتجاه عقارب الساعة. لتوجيه الضوء المنخفض والضوء العالي للأعلى أو للأسفل، أدر المفك (2) باتجاه أو عكس اتجاه عقارب الساعة.

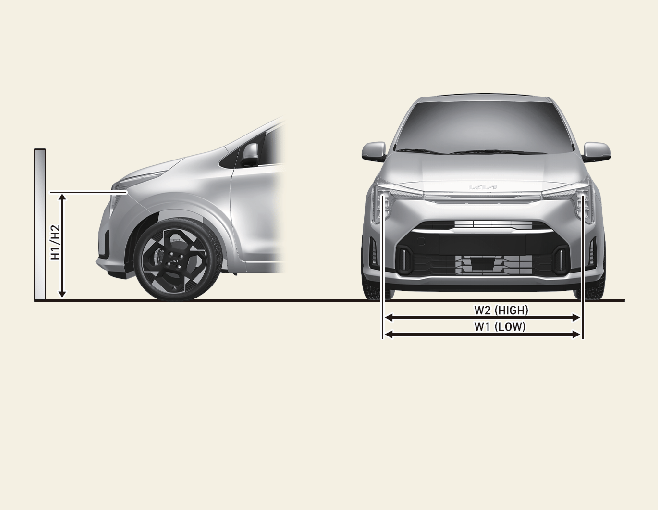

نقطة التوجيه (نوع اللمبة)

نقطة التوجيه (نوع LED)

* أ: الشاشة

الوحدة: مم

حالة السيارة	المصباح الأمامي (من نوع ثنائي الوظيفة)
	الارتفاع عن الأرض			المسافة بين المصابيح
	الضوء العالي/المنخفض			المسافة بين المصابيح
	175/65R14	185/55R15	195/45R16	الضوء العالي/المنخفض
	H1/H2	H1/H2	H1/H2	W1	W2
بدون سائق [ملم (بوصة)]	725 (28.5)	723 (28.4)	720 (28.3)	1,241 (48.8)
مع وجود السائق [ملم (بوصة)]	715 (28.1)	713 (28)	710 (27.9)	1,241 (48.8)

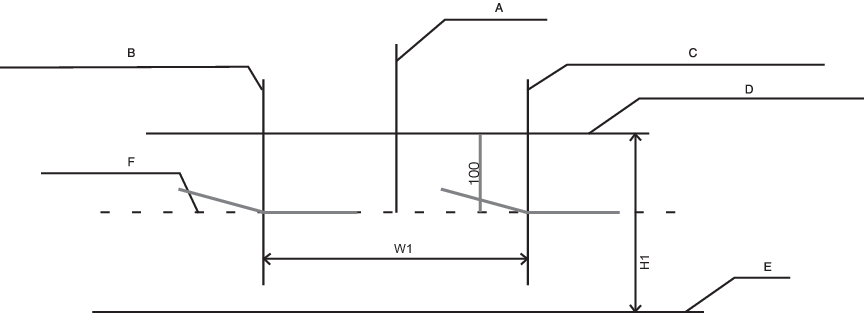

الضوء المنخفض بالمصباح الأمامي (سيارة LHD)

بناءً على شاشة مقاس 10 م

A: محور السيارة

B: الخط الرأسي لمركز مصباح لمبة المصباح الرئيسي اليسرى

C: الخط الرأسي لمركز مصباح لمبة المصباح الرئيسي اليمنى

D: الخط الأفقي لمركز لمبة المصباح الرئيسي

E: أرضي

F: خط القطع

شغّل الضوء المنخفض مع عدم وجود السائق بالسيارة.
سيتم عرض الخط الفاصل ضمن الخط الفاصل الموضّح بالصورة.
عند توجيه الضوء المنخفض، ينبغي ضبط التوجيه الرأسي بعد ضبط التوجيه الأفقي.
إذا كانت السيارة مزودة بجهاز ضبط مستوى المصباح الأمامي، فاضبط مفتاح الجهاز على وضع "0".

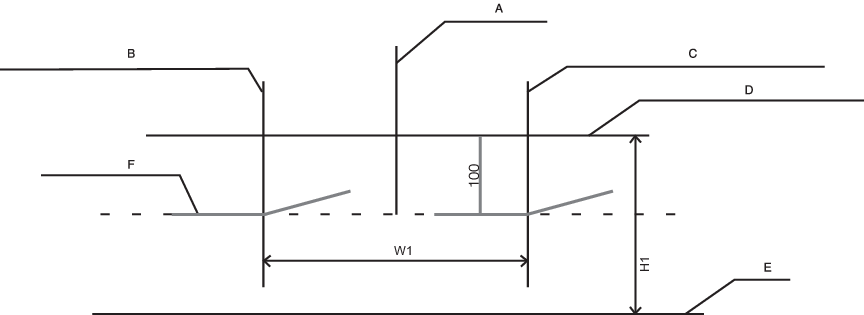

الضوء المنخفض بالمصباح الأمامي (سيارة RHD)
