Remplacement de fusible du compartiment moteur

Désactivez le contacteur d’allumage ou le bouton ENGINE START/STOP (démarrage/arrêt) et tous les autres contacteurs.

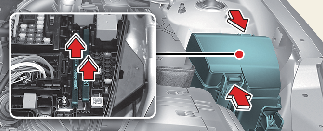

Retirez le panneau de fusible en appuyant sur l’onglet et en levant le couvercle.

Vérifiez le fusible et remplacez-le s’il a fondu. Pour extraire ou insérer un fusible, utilisez la pince arrache-fusible qui se trouve dans le panneau de fusibles du compartiment moteur.

Installez un fusible de même calibre et assurez-vous qu’il est bien en place. S’il y a du jeu, consultez un professionnel. Kia recommande de consulter un concessionnaire/réparateur Kia agréé.

MISE EN GARDE

Après la vérification du panneau de fusible du compartiment moteur, reposez convenablement le couvercle du panneau de fusible (clic audible).

Sinon, des pannes électriques peuvent se produire par contact avec l'eau.

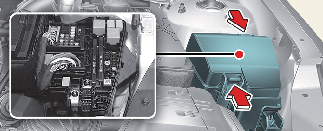

Fusible principal (fusible autoréarmable)

Si le fusible autoréarmable a fondu, il doit être retiré comme suit :

Désactivez le contacteur d’allumage ou le bouton ENGINE START/STOP (démarrage/arrêt) et tous les autres contacteurs.

Débranchez le câble négatif de la batterie.

Retirer les écrous illustrés plus haut.

Remplacez le fusible par un fusible neuf du même calibre.

Suivre les étapes dans l'ordre inverse pour reposer le fusible autoréarmable.

REMARQUE

Si le fusible autoréarmable a fondu, consulter un atelier professionnel. Kia vous recommande de consulter un concessionnaire/réparateur agréé Kia.

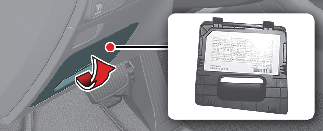

Panneau de fusibles côté conducteur

REMARQUE

Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l’impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette du côté intérieur du couvercle du panneau lorsque vous examinez le panneau de fusibles de votre véhicule. Ce diagramme reprend les informations spécifiques pour votre véhicule.

Consulter le tableau suivant pour obtenir la description du fusible.

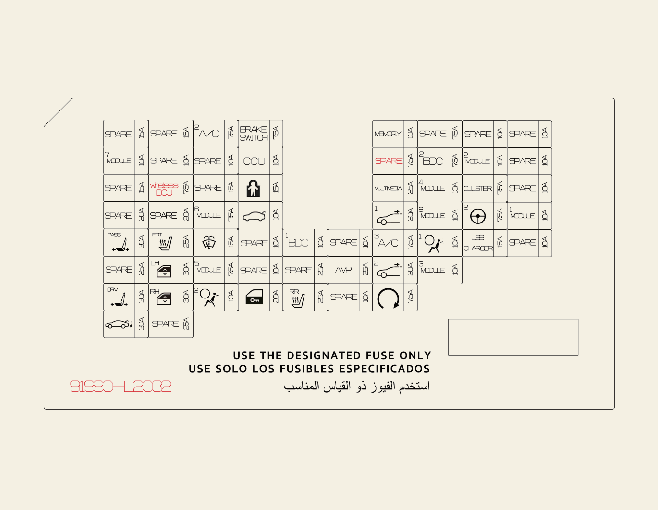

Bloc de jonction ICU

Nom du fusible	Calibre du fusible	Circuit protégé
S/HEATER (FRT)	25 A	Module de commande de chauffage de siège avant, Module de commande de siège avant ventilé
TRUNK	10 A	Relais de capot de coffre
DOOR LOCK	20 A	Relais de verrouillage des portes, relais de déverrouillage des portes
MODULE1	7,5 A	Contacteur de console avant #1, Poignée extérieure de clé intelligente côté conducteur/passager
CHILD LOCK	15 A	Relais de verrouillage de sécurité enfants arrière, relais de déverrouillage de sécurité enfants arrière
MODULE3	10 A	Feux de détresse, unité d'éclairage d'ambiance avant, éclairage d'ambiance côté conducteur/passager, éclairage d'ambiance avant côté droit, connecteur de liaison de données, module de porte du conducteur, unité de relaxation de siège du passager
S/HEATER (RR)	25 A	Module de commande de chauffe-siège arrière
P/SEAT (PASS)	30 A	Contacteur manuel de siège passager, unité de relaxation de siège passager
MODULE6	10 A	Contacteur de mode Sport, module de porte de conducteur
SAFETY P/WINDOW (RH)	30 A	Module de vitre électrique de sécurité côté passager, contacteur de vitre électrique côté passager, contacteur de vitre électrique arrière côté gauche
P/SEAT (DRV)	30 A	Contacteur de siège conducteur à réglage manuel, Module IMS (système intégré de mémoire) côté conducteur
IBU1	15 A	IBU (Unité de commande de carrosserie intégrée), contacteur d'allumage
AMP	25 A	AMP (amplificateur)
SAFETY P/WINDOW (LH)	30 A	Module de vitre électrique de sécurité côté conducteur, Module de vitre électrique arrière côté gauche
BRAKE SWITCH	10 A	Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée)
SUNROOF2	20 A	Dispositif de commande de toit ouvrant (moteur électrique de store)
AIR BAG2	10 A	Module de commande SRS (système de retenue supplémentaire)
AIR BAG1	15 A	Module de commande SRS (système de retenue supplémentaire)
MEMORY	10 A	Module IMS (système de mémoire intégrée) de conducteur, rétroviseur extérieur électrique côté conducteur/passager, capteur de pluie, affichage tête haute, combiné d'instruments, module de commande de climatisation, contacteur de climatisation
E-CALL	10 A	Module E-call MTS (système télématique Mozen)
MULTI MEDIA	15 A	Unité principale audio, audio/vidéo et navigation
SUNROOF1	20 A	Dispositif de commande de toit ouvrant (moteur électrique de vitre)
MODULE7	10 A	Contacteur de console avant n°1/n°2, caméra de vue avant, contacteur de patin de collision, IBU (unité de commande intégrée de la carrosserie), ECU de stationnement ADAS
MODULE5	10 A	Contacteur de feu de stop
MODULE8	10 A	Module de commande de chauffage de siège avant, module de commande de siège avant avec ventilation, unité de relaxation de siège du passager, module de commande de chauffage de siège arrière, AMP (amplificateur), Module IMS (système de mémoire intégrée) côté conducteur, connecteur de liaison de données, Unité principale de navigation, audio et audio/vidéo, éclairage principal côté gauche/côté droit, unité de moniteur de vue environnante, module de commande de climatisation, contacteur de climatisation, chargeur sans fil avant, module E-call MTS (système télématique Mozen), rétroviseur électrochromique, plafonnier (éclairage), contacteur de planche de bord, témoin de position du levier ATM
MODULE2	10 A	Bloc de jonction de compartiment moteur (relais gauche de vitre chauffée W/S/relais droit de vitre chauffée W/S), moteur de ventilateur de refroidissement, ECU de stationnement ADAS, unité de relaxation du siège passager, module de commande de chauffage de siège avant, module de commande de ventilation de siège avant, module de commande de chauffage de siège arrière
MDPS^*1	7,5 A	Unité de direction assistée électrique
A/C	7,5 A	Module de commande de climatisation, contacteur de climatisation, bloc de jonction de compartiment moteur (relais de soufflante)
MODULE4	10 A	Lampe de console de toit (éclairage), chargeur USB arrière, sortie d’alimentation arrière, IBU (unité de commande de carrosserie intégrée), module E-call MTS (système télématique Mozen), Audio, Audio/vidéo et unité principale de navigation, AMP (amplificateur), unité de moniteur de vue panoramique, ECU de stationnement ADAS
MODULE9	7,5 A	IBU (Unité de commande de carrosserie intégrée)
CLUSTER	10 A	Bloc d'instruments, Affichage haut de tête
WASHER	15 A	Contacteur multifonction
START	7,5 A	Relais d'alarme B, contacteur de plage de transmission
POWER OUTLET	20 A	Prise électrique arrière
IBU2	7,5 A	IBU (Unité de commande de carrosserie intégrée)
A/BAG IND	7,5 A	Combiné d'instruments, éclairage de console de toit (éclairage)

* 1. MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique)

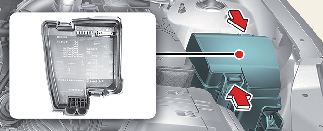

Panneau de fusibles du compartiment moteur

REMARQUE

Consulter le tableau suivant pour obtenir la description du fusible.

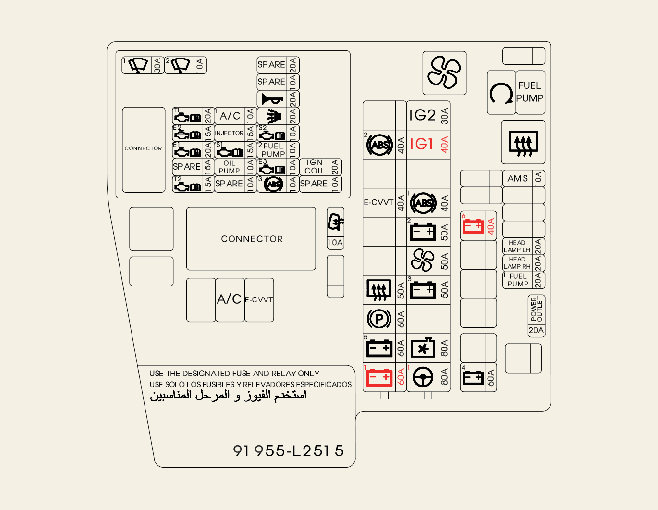

Bloc de jonction du compartiment moteur

Nom du fusible	Calibre du fusible	Circuit protégé
ABS2	30 A	Module de commande ESP (programme de stabilité électronique)
E-CVVT	40 A	Relais E-CVVT
IG1	40 A	Bloc PCB (relais ACC, relais IG1)
REAR DEFOGGER	50 A	Relais de désembuage arrière
PARKING BRAKE	60 A	Module de commande ESP (programme de stabilité électronique)
B+5	60 A	Bloc PCB (relais de commande du moteur, fusible - ECU2, TCU1, A/C1, B/A HORN, HORN, WIPER1)
IG2	30 A	Relais de démarrage, bloc PCB (relais IG2)
ABS1	40 A	Module de commande ESP (programme de stabilité électronique)
B+2	50 A	Bloc de jonction ICU (Fusible- IBU1, AMP, IPS1, IPS2, IPS3, IPS4, IPS10)
BLOWER	50 A	Relais de soufflerie
B+3	50 A	Bloc de jonction ICU (IPS5, IPS6, IPS7, IPS8, IPS9, IPS11)
B+1	50 A	Bloc de jonction ICU (Fusible - MODULE1, VERROUILLAGE ENFANT, S/CHAUFFAGE (AR DR), P/SIEGE (PASS), VITRE P AVEC SECURITE (DR), P/SIEGE (COND), VITRE P/ AVEC SECURITE (GA))
COOLING FAN	80 A	Moteur de ventilateur de refroidissement
MDPS1^*1	80 A	Unité de direction assistée électrique
POWER OUTLET1	40 A	Bloc PCB (relais de sortie de puissance)
W/S HTD GLASS RH	40 A	Relais droit de vitre chauffée W/S
W/S HTD GLASS LH	40 A	Relais gauche de vitre chauffée W/S
B+4	60 A	Bloc de jonction ICU (relais de verrouillage de charge à long terme, fusible - S/HEATER (FRT), TRUNK, DOOR LOCK, MODULE3, BRAKE SWITCH, SUNROOF2, AIR BAG2, SUNROOF1)
AMS	10 A	Capteur de batterie
FUEL PUMP	20 A	Relais de pompe à carburant
A/C2	10 A	Module de commande de climatiseur
MIRROR HEATED	10 A	Rétroviseur extérieur à commande électrique conducteur/passager, module de commande de climatisation, contacteur de climatisation

* 1. MDPS (direction assistée motorisée) est identique à EPS (direction assistée électrique)

Bloc PCB

Nom du fusible	Calibre du fusible	Circuit protégé
TCU2	15 A	Contacteur de gamme de transmission
ABS3	10 A	Module de commande ESP (programme de stabilité électronique)
CRUISE	10 A	Radar avant
ECU3	10 A	PCM (module de commande de groupe motopropulseur)
IGN COIL	20 A	Bobine d'allumage #1/#2/#3/#4, Condensateur(G4NA)
ECU1	20 A	PCM (module de commande de groupe motopropulseur)
SENSOR1	15 A	Sonde d'oxygène (amont/aval)
FUEL PUMP	10 A	Bloc de jonction de compartiment moteur (relais de pompe à carburant)
ECU2	15 A	PCM (module de commande de groupe motopropulseur)
INJECTOR	15 A	Injecteur n°1/n°2/n°3/n°4
SENSOR2	10 A	G4NA : Électrovanne d'admission variable, soupape de commande d'huile (admission/échappement), électrovanne de commande de purge, bloc de raccordement de compartiment moteur (relais de compresseur de climatiseur) G4K3 : Solénoïde de pompe à huile variable, électrovanne d'admission variable, distributeur d'huile, électrovanne de commande de purge, boîtier de jonction de compartiment moteur (relais de compresseur de climatiseur)
TCU1	20 A	PCM (module de commande de groupe motopropulseur)
A/C1	10 A	Bloc de jonction de compartiment moteur (relais de comp de climatisation)
B/A HORN	20 A	Relais d'avertisseur sonore d'alarme antivol
HORN	20 A	Relais de l’avertisseur sonore
POWER OUTLET3	20 A	Sortie de puissance avant côté droit, chargeur USB avant
POWER OUTLET2	20 A	Sortie de puissance avant côté gauche
WIPER1	30 A	Relais d'essuie-glace
WIPER2	10 A	PCM (module de commande de groupe motopropulseur), IBU (unité de commande de carrosserie intégrée)

Consultez le tableau suivant pour le type de relais.

Nom du relais	Type
Blower Relay	MINI
Start Relay	MICRO
Fuel Pump Re Relay	MICRO
Rear Heated Relay	MINI
W/S Heated Glass Left Handle side Relay	MICRO
W/S Heated Glass Right Handle side Relay	MICRO
E-CVVT Relay	MICRO
Air Conditioner Relay	MICRO
