1. Código e ficha (conjunto de códigos)

2. Caixa de controlo

3. Cabo de carregamento e ficha de carregamento

* Consoante a sua região, este cabo pode não ser fornecido com o seu veículo.

Quando não puder conduzir até uma estação de carregamento pública devido ao baixo nível de bateria, poderá carregar o veículo através do carregador portátil 220V (ICCB: In-Cable Control Box (Caixa de controlo incorporada no cabo)) que pode comprar como uma opção.

• Este cabo foi concebido para evitar problemas causados por descargas inesperadas da bateria e quanto utilizar tomadas genéricas, poderá conduzir a cargas elétricas excessivas uma vez que as cargas de eletricidade para veículos elétricos não serão aplicadas. Portanto, evite utilizá-las para carregar totalmente o seu veículo.

• Se este cabo estiver ligado a uma fonte de alimentação doméstica, poderá exceder a capacidade do distribuidor, resultando em problemas de segurança como desativação elétrica e incêndio.

1. Verifique a classificação da corrente da tomada antes de ligar a ficha à tomada.

2. Ligue a ficha de alimentação à tomada elétrica doméstica.

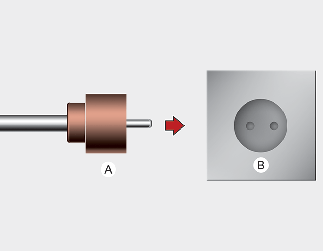

A: Encaixe

B: Tomada elétrica

1. Verifique o estado do ecrã da caixa de controlo.

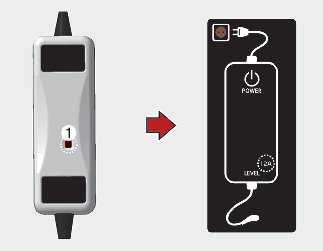

2. Ajuste a corrente de carga pressionando o botão (1) na parte traseira da caixa de controlo durante mais de 1 segundo. (Consulte Mais detalhes.)

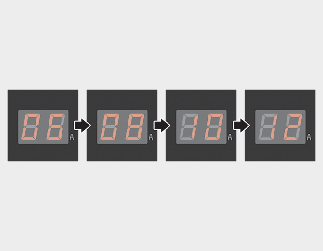

3. Sempre que o botão (1) é pressionado, o ecrã da caixa de controlo é sequencialmente alterado para 12 A, 10 A e 8 A.

4. Quando a configuração da corrente de carga estiver completa, inicie o carregamento de acordo com o procedimento de carregamento lento.

* Exemplos de configuração da corrente de carregamento ICCB

(No entanto, os exemplos servem apenas de referência e as situações podem variar consoante o ambiente em redor.)

1. Verifique a corrente nominal da tomada elétrica antes de ligar a ficha à tomada.

2. Ligue a ficha a uma tomada elétrica doméstica.



   A: Encaixe

   B: Tomada elétrica

3. Verifique a janela de visualização na caixa de controlo.

4. Prima o botão (1) na parte de trás da caixa de controlo durante 2 a 8 segundos para ajustar o nível de carregamento. (Consulte o tipo de cabo de carregamento e o exemplo de configuração do nível de carregamento.)



5. O nível de carregamento na janela de visualização da caixa de controlo muda sempre que carregar no botão (1).

6. Quando a configuração do nível de carregamento estiver completa, inicie o carregamento de acordo com o procedimento de carregamento portátil.

※ Exemplo de configuração do nível de carregamento ICCB

O exemplo é apenas para referência e pode variar de acordo com o ambiente envolvente.
