O sistema ISOFIX prende um Sistema de retenção para crianças durante a condução e em caso de acidente. Este sistema é concebido para facilitar a instalação do Sistema de retenção para crianças e reduzir a possibilidade de instalação incorreta do Sistema de retenção para crianças. O sistema ISOFIX usa pontos de fixação no veículo e pontos de encaixe no Sistema de retenção para crianças. O sistema ISOFIX elimina a necessidade de usar cintos de segurança para fixar o Sistema de retenção para crianças nos bancos traseiros.

Os pontos de fixação ISOFIX consistem em barras metálicas integradas no veículo. Existem dois pontos de fixação inferiores para cada posição nos bancos ISOFIX, que permitem instalar um Sistema de retenção para crianças com pontos de encaixe inferiores.

Para usar o sistema ISOFIX no seu veículo, tem de ter um Sistema de retenção para crianças com pontos de encaixe ISOFIX.

O fabricante do sistema de retenção para crianças irá fornecer-lhe as instruções sobre como usar o sistema com os pontos de encaixe para os pontos de fixação ISOFIX.

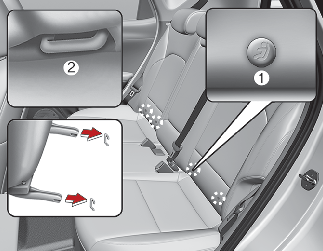

As fixações ISOFIX destinam-se às posições esquerda e direita no banco traseiro. As suas localizações são mostradas na ilustração.

1. Indicador de posição da fixação ISOFIX (i-Size) (Tipo A-,, Tipo B-)

2. Fixação ISOFIX (i-Size)

Os pontos de fixação ISOFIX (i-Size) localizam-se entre o encosto do banco e a almofada do banco dos lugares laterais esquerdo e direito do banco traseiro, indicados pelos símbolos.

Para instalar um Sistema de retenção para crianças compatível com ISOFIX (i-Size) em qualquer uma das posições das partes laterais do banco traseiro:

1. Afaste o retentor do cinto de segurança dos pontos de fixação ISOFIX (i-Size).

2. Afaste dos pontos de fixação quaisquer objetos que possam impedir uma conexão segura entre o sistema de retenção para crianças e os pontos de fixação ISOFIX (i-Size).

3. Coloque o Sistema de retenção para crianças no banco do veículo e, em seguida, fixe o sistema aos pontos de fixação ISOFIX (i-Size), seguindo as instruções fornecidas pelo fabricante do Sistema de retenção para crianças.

4. Siga as instruções do fabricante do Sistema de retenção para crianças para uma instalação e conexão adequadas das fixações ISOFIX (i-Size) no sistema de retenção para crianças.

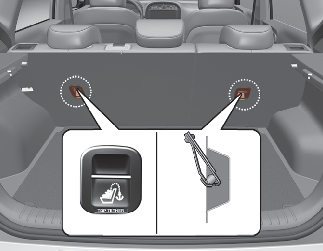

A amarração por correia do sistema de retenção para crianças está localizada na parte de trás dos encostos traseiros dos bancos.

1. Passe a fita da correia de topo do sistema de retenção para crianças sobre os encostos do banco. Ao colocar a fita da correia de topo, siga as instruções do fabricante da cadeira de criança.

2. Ligue a fita da correia de topo ao ponto de encaixe da correia de topo e, em seguida, aperte a fita da correia de topo, seguindo as instruções do fabricante da sua cadeira de criança, para encaixar firmemente a cadeira de criança ao banco.

Quando não estiver a usar o sistema ISOFIX, todas as cadeiras de criança têm de ser fixadas a um banco traseiro com a parte do colo de um cinto de colo/ombro.

Para instalar uma cadeira de criança no banco traseiro, proceder da seguinte forma:

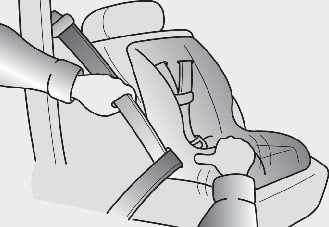

1. Coloque o Sistema de retenção para crianças no banco traseiro e passe o cinto de colo/ombro em volta ou através do Sistema de retenção para crianças, seguindo as instruções do fabricante do sistema.

   Certifique-se de que a correia do cinto de segurança não fica torcida.



2. Introduza o linguete de encaixe do cinto de colo e ombro na fivela do cinto de segurança. Deverá ouvir um nítido “clique”. Posicione o botão de libertação de forma a ser facilmente acessível em caso de emergência.



3. Retire toda a folga que conseguir do cinto, empurrando o Sistema de retenção para crianças para baixo enquanto puxa o cinto de ombro novamente para o retrator.

4. Empurre e puxe o Sistema de retenção para crianças para confirmar que o cinto está corretamente colocado.



Se o fabricante da cadeira de criança recomendar a utilização de uma correia de topo com o cinto de colo/ombro, consulte instalação de um sistema de cadeira de criança com "Sistema de amarração de correia de topo".

Para retirar o Sistema de retenção para crianças, prima o botão de soltar no retentor e puxe o cinto de colo/ombro para fora do Sistema de retenção para crianças, permitindo que o cinto retraia completamente.

Nota1): Deve ser devidamente ajustado o encosto e/ou a bomba do banco (se instalado).

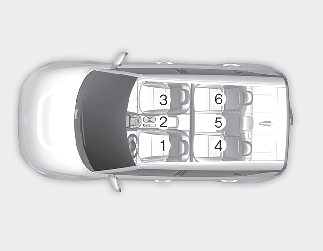

Nota2): A posição do banco (número 5) não é adequada para equipamento do sistema de retenção para crianças com pé de apoio.

Nota3): Para equipamento de CRS grande virado para trás ISOFIX para bebé

• • Banco do condutor: A bomba do banco deve ser ajustada para a altura adequada.

• • Banco do passageiro dianteiro: O deslizamento do banco deve ser ajustado para a posição adequada.

* Nunca coloque um Sistema de retenção para crianças virado para trás no banco do passageiro dianteiro, a não ser que o airbag do passageiro esteja desativado.

* Recomenda-se a remoção do encosto de cabeça quando o CRS estiver instável devido ao mesmo

Nota1): Deve ser devidamente ajustado o encosto e/ou a bomba do banco (se instalado).

Nota2): A posição do banco (número 5) não é adequada para equipamento do sistema de retenção para crianças com pé de apoio.

Nota3): Para equipamento de CRS grande virado para trás ISOFIX para bebé

• • Banco do condutor: A bomba do banco deve ser ajustada para a altura adequada.

• • Banco do passageiro dianteiro: O deslizamento do banco deve ser ajustado para a posição adequada.

* Nunca coloque um Sistema de retenção para crianças virado para trás no banco do passageiro dianteiro, a não ser que o airbag do passageiro esteja desativado.

* Recomenda-se a remoção do encosto de cabeça quando o CRS estiver instável devido ao mesmo
