Alinhamento dos faróis

Alinhamento da luz de nevoeiro dianteira

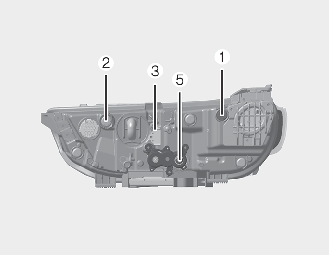

1. FOCALIZAÇÃO HORIZONTAL BAIXA

2. FOCALIZAÇÃO HORIZONTAL ALTA

3. FOCALIZAÇÃO VERTICAL ALTA (para a Europa)

4. FOCALIZAÇÃO VERTICAL

5. FOCALIZAÇÃO VERTICAL BAIXA (para a Europa)

   FOCALIZAÇÃO VERTICAL BAIXA E ALTA (exceto Europa)

1. Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.

2. O veículo deve ser colocado num local plano.

3. Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.

4. Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais luminosa assente nas linhas horizontal e verticais.

5. Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

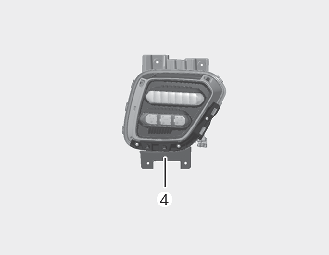

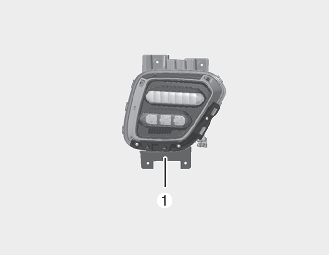

Alinhamento da luz de nevoeiro dianteira

A luz de nevoeiro dianteira pode ser alinhada da mesma forma que o alinhamento dos faróis.

Com as luzes de nevoeiro dianteiras e a bateria no estado normal, direcione as luzes de nevoeiro dianteiras.

Para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo, rode a chave para a direita ou para a esquerda.

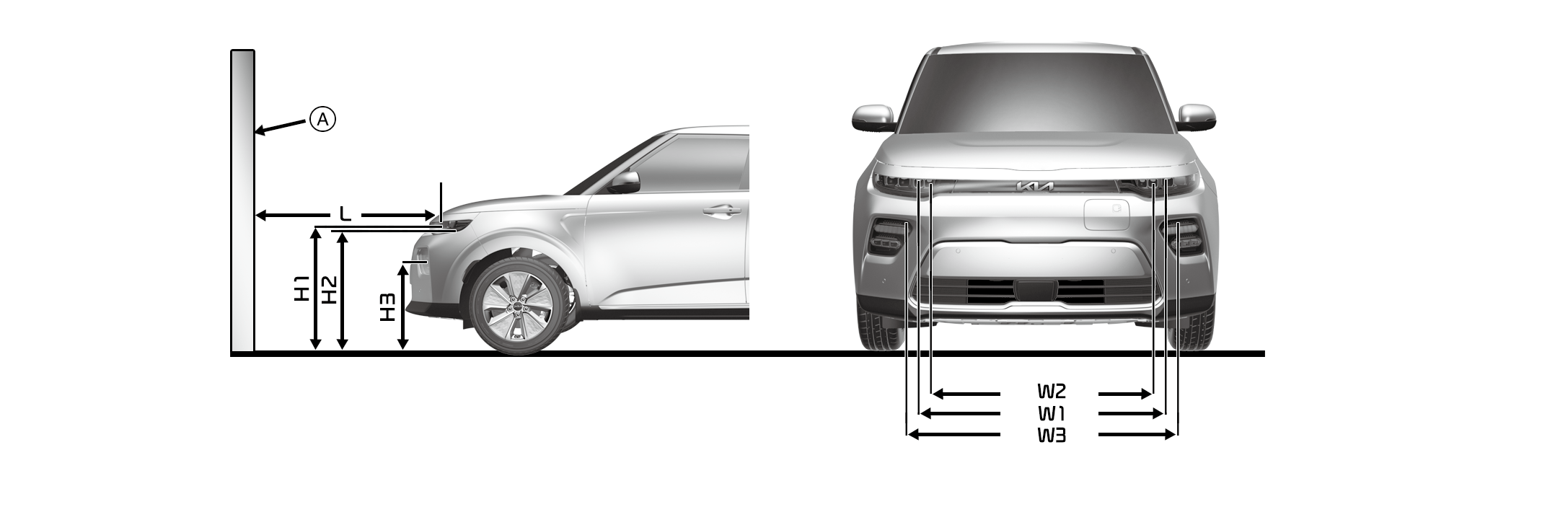

Ponto de alinhamento

* A: Tela

Médios (Veículo LHD)

Com base numa tela de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Solo

F: Linha de recorte

1. Ligue os médios sem o condutor no veículo.

2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

Médios (Veículo RHD)

Com base numa tela de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Solo

F: Linha de recorte

1. Ligue os médios sem o condutor no veículo.

2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

Luz de nevoeiro dianteira

Com base numa tela de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda

C: Linha vertical do centro da lâmpada da luz de nevoeiro direita

D: Linha horizontal do centro da lâmpada da luz de nevoeiro

E: Solo

F: Linha de recorte

G: Limite superior

1. Ligue a luz de nevoeiro dianteira sem o condutor ligado.

2. A linha de recorte deve ser projetada no intervalo permitido (região sombreada)
