Luz indicadora do estado de carregamento para carregador portátil (Tipo A)
|
Caixa de controlo |
Luz indicadora |
Detalhes |
|||
|---|---|---|---|---|---|
 |
ENCAIXE |
 (Verde) |
Ligado: Alimentação on Intermitente: Erro do sensor de temperatura da ficha |
||
|
(Vermelho) |
Ligado: Encaixe de proteção temperatura alta Intermitente: encaixe de aviso de temperatura alta |
||||
|
POWER |
 |
Ligado: Alimentação on |
|||
|
CHARGE |
 |
Intermitente: carregamento no modo economia de energia; apenas o indicador de CARGA está aceso. |
|||
|
FAULT |
 |
Intermitente: Carregamento interrompido |
|||
|
CHARGE LEVEL |
 |
Corrente de carregamento 12 A |
A corrente de carregamento é alterada (nível 3) sempre que o botão (1) é pressionado durante 1 seg com o carregador ligado a uma tomada elétrica, mas não ao veículo. |
 |
|
 |
Corrente de carregamento 10 A |
||||
 |
Corrente de carregamento 8 A |
||||
|
VEHICLE |
 (Verde) |
Ficha de carregamento encaixada |
|||
|
(Azul) |
A carregar |
||||
|
(Vermelho) |
Intermitente: carregamento impossível |
||||
|
N.º |
Caixa de controlo |
Estado/Diagnóstico/Contramedida |
N.º |
Caixa de controlo |
Estado/Diagnóstico/Contramedida |
|---|---|---|---|---|---|
|
1 |
 |
(A Kia recomenda que contacte um concessionário/parceiro de serviços autorizado Kia.) |
2 |
 |
|
|
3 |
 |
|
4 |
 |
(A Kia recomenda que contacte um concessionário/parceiro de serviços autorizado Kia.) |
|
5 |
 |
(A Kia recomenda que contacte um concessionário/parceiro de serviços autorizado Kia.) |
6 |
 |
(A Kia recomenda que contacte um concessionário/parceiro de serviços autorizado Kia.) |
|
7 |
 |
(A Kia recomenda que contacte um concessionário/parceiro de serviços autorizado Kia.) |
8 |
 |
|
Luz indicadora de estado de carregamento para cabo de carregamento portátil (Tipo B)
|
Luz indicadora |
Detalhes |
|
|---|---|---|
|
POWER |
Ligado: Alimentação on |
|
|
CHARGE |
Ligado: Carga intermitente: Limite de corrente devido a temperatura elevada da ficha ou temperatura interna elevada |
|
|
FAULT |
Intermitente: Carregamento interrompido |
|
|
CHARGE LEVEL |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
A corrente de carregamento é alterada sempre que o botão (1) é pressionado durante menos de 1 segundo com o carregador ligado a uma tomada elétrica mas não ao veículo.  |
||
|
Luz indicadora |
Detalhes |
||
|---|---|---|---|
|
Código de erro |
Ligado: Erro durante o carregamento/erro durante o autodiagnóstico |
||
|
Código de erro |
Item |
Motivo |
|
|
E1 |
Comunicação CP |
Erro de comunicação do veículo |
|
|
E2 |
Fuga |
Fuga de corrente |
|
|
E3 |
Erro do carregador |
||
|
E4 |
Temperatura da ficha |
Aviso de sobreaquecimento da ficha |
|
|
E5 |
Falha de temperatura da ficha |
||
|
E6 |
Erro do carregador |
||
|
E7 |
Sobrecorrente |
Aviso de sobrecorrente de carregamento |
|
|
E8 |
Temperatura interna |
Sobreaquecimento do carregador |
|
|
E9 |
Erro do carregador |
||
|
F1 |
Fusão do relé |
Erro do carregador |
|
|
F2 |
GM/I |
Fraca ligação à terra da tomada |
|
|
F3 |
SMPS Falha de potência |
Erro SMPS (falha de tensão) |
|
|
F4 |
Erro SMPS (tensão anormal) |
||
|
F5 |
Erro de tensão CP |
Erro de tensão CP (-) |
|
|
F6 |
Erro de tensão CP (+) |
||
|
F7 |
Erro do sensor de temperatura |
Erro do sensor de temperatura da ficha |
|
|
F8 |
Erro do sensor de temperatura interna do PCB |
||
Estado/Diagnóstico/Contramedida (Tipo B)
-

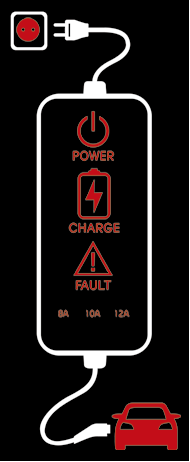

Ficha de carregamento ligada ao veículo (POWER Verde ON)
-

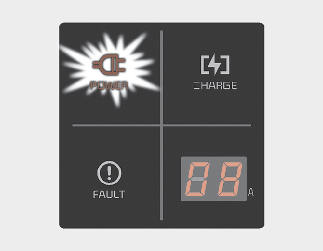

Ficha ligada a uma tomada elétrica (indicador de POWER Verde LIGADO)
-

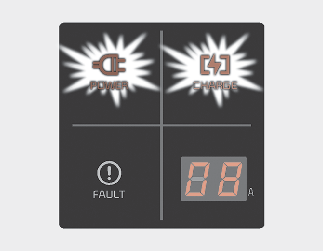

Indicador de carregamento (POWER verde ON/CHARGE azul ON)
-
Corrente de carregamento
-
Temperatura anormal
-
Falha no CCB: In-Cable Control Box (Caixa de controlo incorporada no cabo)
-
Falha no diagnóstico do dispositivo
-
Fuga de corrente
-
Temperatura anormal
-
Depois de ter desligado e voltado a ligar a ficha de alimentação, o erro é eliminado ao premir o botão durante 2 ou mais segundos.
-
O indicador do nível de carga é desligado se não houver qualquer mudança de estado durante mais de 1 minuto.
