Otwieranie/zamykanie klapy tylnej (jeżeli jest w wyposażeniu)

Obsługa

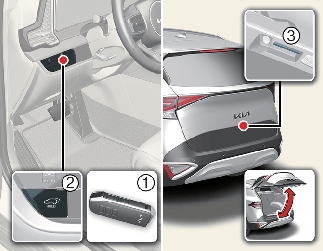

Przycisk otwierania/zamykania klapy tylnej - inteligentny kluczyk (1)/wewnątrz pojazdu (2)

Gdy tylna klapa jest zamknięta, nacisnąć i przytrzymać przycisk otwierania/zamykania tylnej klapy. Tylna klapa otworzy się automatycznie i rozlegnie się gong ostrzegawczy. Nacisnąć przycisk otwierania/zamykania tylnej klapy ponownie, aby zatrzymać działanie.

Gdy tylna klapa jest otwarta, nacisnąć i przytrzymać przycisk otwierania/zamykania tylnej klapy. Tylna klapa zamknie się automatycznie i rozlegnie się gong ostrzegawczy. Naciskać przycisk otwierania/zamykania tylnej klapy, aż zostanie całkowicie zamknięta. Jeśli podczas zamykania nie zostanie naciśnięty przycisk otwierania/zamykania tylnej klapy, klapa przestanie działać i przez około 5 sekund będzie emitowany gong ostrzegawczy.
Przycisk elektrycznego otwierania tylnej klapy - na zewnątrz pojazdu (3)

Po wykryciu inteligentnego kluczyka nacisnąć przycisk otwierania tylnej klapy. Klapa tylna się otworzy i rozlegnie się gong ostrzegawczy. Gdy drzwi są odblokowane, tylną klapę można otworzyć lub zamknąć bez inteligentnego kluczyka.

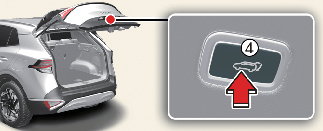

Przycisk zamykania tylnej klapy - wewnątrz pojazdu (4)

Nacisnąć przycisk zamykania elektrycznej tylnej klapy. Tylna klapa zamknie się i rozlegnie się gong ostrzegawczy.

Warunki pracy

Pojazd znajduje się w pozycji ON (włączony) na biegu P (parkowanie) w przypadku automatycznej skrzyni biegów lub N (bieg jałowy) w przypadku ręcznej skrzyni biegów.
Pojazd jest w pozycji OFF (wyłączony).
Użytkownik ma przy sobie inteligentny kluczyk.

Warunki niedziałania

Prędkość pojazdu wynosi powyżej 3 km/h (2 mph)

UWAGA

Elektryczne otwieranie tylnej klapy nie będzie działać, jeśli prędkość pojazdu przekracza 3 km/h (2 mil/h).

Odwracanie elektrycznej tylnej klapy

Elektryczna klapa tylna otworzy się ponownie automatycznie, jeśli zostanie zablokowana przez jakiś przedmiot lub część ciała.

W przypadku wykrycia oporu podczas otwierania i zamykania tylnej klapy, klapa się zatrzyma i rozpocznie się ruch w przeciwnym kierunku.

OSTRZEŻENIE

Jazda z otwartą klapą tylną powoduje wciąganie niebezpiecznych spalin do wnętrza pojazdu, co może być przyczyną poważnych urazów lub śmierci znajdujących się w nim osób. Jeżeli jazda z otwartą klapą jest konieczna, należy jechać z otwartymi wlotami powietrza i oknami, aby do pojazdu dostawała się dodatkowa ilość powietrza z zewnątrz.
Ustawić dźwignię zmiany biegów w położeniu P (parkowanie) i włączyć hamulec postojowy.
Pasażerowie nie powinni nigdy jeździć w tylnym przedziale bagażowym, w którym nie ma żadnych systemów bezpieczeństwa. Aby uniknąć obrażeń podczas wypadku lub nagłego hamowania, pasażerowie powinni być zawsze prawidłowo przypięci.
Klapa tylna unosi się do góry. Otwierając klapę tylną, upewnić się, że w pobliżu tylnej części pojazdu nie znajdują się żadne osoby ani przeszkody.
Upewnić się, że w trakcie zamykania klapa nie przytrzaśnie rąk, stóp ani innych części ciała.
Pod żadnym pozorem nie wolno pozostawiać w pojeździe dzieci ani zwierząt bez opieki. Dzieci lub zwierzęta mogą włączyć klapę tylną, co może spowodować obrażenia ciała lub uszkodzenie pojazdu.
Przed przystąpieniem do otwierania lub zamykania elektrycznej klapy tylnej należy się upewnić, że wokół niej nie ma ludzi ani żadnych przedmiotów. Przed załadunkiem lub rozładunkiem pojazdu należy odczekać, aż klapa tylna będzie całkowicie otwarta i nieruchoma.

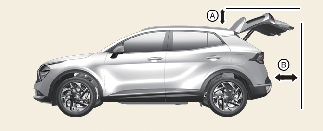

Przed uruchomieniem elektrycznej klapy tylnej (lub inteligentnej klapy tylnej) należy upewnić się, że na drodze jej ruchu nie znajdują się żadne osoby ani przedmioty. Uderzenie elektryczną klapą tylną (lub inteligentną klapą tylną) może być przyczyną poważnych obrażeń ciała, uszkodzenia pojazdu lub uszkodzenia przedmiotów w pobliżu pojazdu.
- A: 70 cm
- B: 70 cm
Jeśli pojazd jedzie z prędkością przekraczającą 3 km/h (2 mil/h), a klapa tylna jest otwarta, rozlegnie się ciągły sygnał dźwiękowy. Należy wówczas niezwłocznie zatrzymać pojazd w bezpiecznym miejscu i sprawdzić, czy klapa tylna jest otwarta.
Nie wolno celowo umieszczać przedmiotów ani części ciała na ścieżce klapy elektrycznej, aby się upewnić co do działania funkcji automatycznego odwracania kierunku.
Nie wolno obsługiwać elektrycznej klapy tylnej z przymocowanymi ciężkimi przedmiotami (np. rowerami). Może to spowodować jej uszkodzenie.

PRZESTROGA

Przed rozpoczęciem jazdy należy się upewnić, że tylna klapa jest zamknięta. Niezamknięcie klapy przed rozpoczęciem jazdy może doprowadzić do uszkodzenia siłowników klapy i związanych z nimi części mechanicznych.
Upewnić się, że żadne przedmioty nie znajdują się pomiędzy zatrzaskiem a zaczepem zamka. Mogłyby one spowodować uszkodzenie zatrzasku.
Zachować ostrożność podczas otwierania i zamykania tylnej klapy lub wkładania i wyjmowania przedmiotów, ponieważ ciało może zostać skaleczone a przedmioty uszkodzone jeśli zostaną uderzone ostrą krawędzią, taką jak np. narożnik. Dzieci mogą ulec obrażeniu gdy twarz, głowa lub kończyna dziecka uderzy w miejsce w pobliżu tylnej klapy, dlatego zawsze należy zachować ostrożność.
Nie należy ręcznie zamykać ani otwierać elektrycznej klapy tylnej. Może to spowodować jej uszkodzenie. Nie należy stosować nadmiernej siły, kiedy z uwagi na rozładowanie lub odłączenie akumulatora konieczne jest ręczne otwarcie lub zamknięcie elektrycznej klapy tylnej.
Nie wolno otwierać i zamykać elektrycznej klapy tylnej raz za razem więcej niż 5-krotnie. Może to spowodować uszkodzenie jej systemu. W przypadku nadmiernego obciążenia mechanizmu z powodu ciągłej pracy sygnał dźwiękowy zostanie wyemitowany 3 razy i elektryczna klapa tylna nie będzie działać. W takim przypadku należy pozostawić elektryczną klapę tylną na ponad 1 minutę.

UWAGA

Podczas uruchamiania klapy tylnej nie kłaść na niej żadnych ciężkich przedmiotów. Dodatkowy ciężar może spowodować uszkodzenie układu klapy tylnej.
Po włączeniu pojazdu (ON) elektryczna klapa tylna działa po wybraniu położenia P (parkowanie).
Z elektrycznej klapy tylnej można korzystać, gdy pojazd nie pracuje. Jednak zużywa ona dużą ilość energii elektrycznej akumulatora pojazdu. Aby zapobiec rozładowaniu akumulatora, nie należy używać klapy tylnej zbyt często, np. więcej niż ok. 10 razy bez przerwy.
Aby uniknąć rozładowania akumulatora, nie należy pozostawiać klapy tylnej otwartej zbyt długo przy wyłączonym silniku.
Nie wolno samodzielnie zmieniać ani naprawiać żadnej części elektrycznej klapy tylnej. Kia zaleca, aby udać się do autoryzowanego dealera/partnera serwisowego marki Kia.
Nie należy korzystać z elektrycznej klapy tylnej podczas podnoszenia pojazdu w celu zmiany koła lub naprawy. Może to spowodować nieprawidłowe działanie klapy tylnej.
W niskich temperaturach i przy dużej wilgotności elektryczna klapa tylna może działać nieprawidłowo z powodu zamarzania.
W niskich temperaturach i przy dużej wilgotności zamki i mechanizmy drzwi mogą działać nieprawidłowo z powodu zamarzania.
Elektryczna klapa tylna może przestać działać w przypadku wykrycia więcej niż jednej operacji otwierania/zamykania. W takim wypadku otworzyć/zamknąć klapę tylną ręcznie i przystąpić do obsługi elektrycznej klapy tylnej.

Resetowanie elektrycznej klapy tylnej

Obsługa

W menu ustawień wybrać Door (Drzwi) → Power tailgate (Elektryczna klapa tylna).

Regulacja prędkości ruchu elektrycznej klapy tylnej

Obsługa

W menu ustawień wybrać Door (Drzwi) → Power tailgate opening speed (Prędkość otwierania elektrycznej klapy tylnej) → Normal (Normalna)/Fast (Szybka).
Początkowe ustawienie to Szybka.

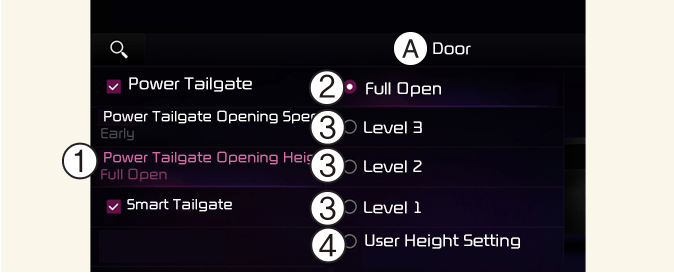

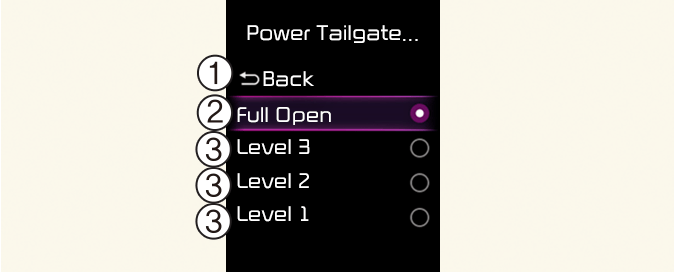

Regulacja wysokości otwierania elektrycznej tylnej klapy

A: Drzwi

Wysokość otwierania elektrycznej klapy tylnej
W pełni otwarta
Poziom 3 / Poziom 2 / Poziom 1
Ustawienia użytkownika

Obsługa

W menu ustawień wybrać Door (Drzwi) → Power tailgate opening height (Wysokość otwierania elektrycznej klapy tylnej) → Level 1 (Poziom 1)/Level 2 (Poziom 2)/Level 3 (Poziom 4)/Full open (Całkowite otwarcie)/User height setting (Ustawienia użytkownika).

Regulacja ustawienia wysokości przez użytkownika

Obsługa

Ustawić klapę tylną na odpowiedniej wysokości.
Nacisnąć przycisk zamykania elektrycznej klapy tylnej przez około 3 sekundy do usłyszenia sygnału dźwiękowego.

UWAGA

W przypadku ręcznego ustawienia wysokości klapy tylnej, ustawienia w menu ustawień zostaną zmienione na User height setting (Ustawienia użytkownika).
Wysokość otwierania klapy tylnej będzie taka sama jak Całkowite otwarcie zanim ustawiono Ustawienie wysokości przez użytkownika.
W przypadku wyboru Ustawienia otwarcia przez użytkownika po wyborze Całkowite otwarcie/Poziom 3/Poziom 2/Poziom 1, zostanie ustawione poprzednio wybrane ustawienie przez użytkownika.

Resetowanie elektrycznej klapy tylnej

Obsługa

Wyłączyć pojazd lub zmienić pozycję biegu na P (parkowanie) lub N (jałowy).
Nacisnąć przycisk otwierania elektrycznego klapy tylnej, aby otworzyć elektryczna klapa tylna.
Wcisnąć najpierw zewnętrzny przycisk zamykania klapy tylnej i równocześnie wewnętrzny przycisk zamykania klapy tylnej przez ponad 3 sekundy, aż rozlegnie się dźwięk.
Ręcznie zamknąć klapę tylną.
Nacisnąć przycisk elektrycznego otwierania tylnej klapy na zewnątrz pojazdu.
Klapa tylna się otworzy i rozlegnie się dźwięk.
Jeśli klapa tylna zatrzyma się przed pełnym otwarciem, resetowanie nie będzie kontynuowane. Należy poczekać, aż klapa tylna całkowicie się otworzy i zatrzyma.

Warunki pracy

Pojazd znajduje się w P (postój).

UWAGA

Jeśli elektryczna klapa tylna nie działa prawidłowo, należy ponownie sprawdzić, czy wybrano odpowiednie położenie skrzyni biegów.
Elektryczna klapa tylna musi zostać zresetowana w następujących warunkach:
- Akumulator (12 V) jest ponownie ładowany
- Akumulator (12 V) jest zdemontowany
- Odpowiedni bezpiecznik jest ponownie zamontowany

Otwieranie inteligentnej klapy tylnej (jeżeli jest w wyposażeniu)

Obsługa

W menu ustawień wybrać Door (Drzwi) → Smart tailgate (Inteligentna klapa tylna).

Warunki pracy

Po upływie 15 sekund od zamknięcia i zablokowania wszystkich drzwi.
Po znalezieniu się w obszarze wykrywania na dłużej niż 3 sekundy.
Odłączanie od złącza ładowania

Warunki niedziałania

Inteligentny kluczyk zostanie wykryty przed upływem 15 sekund od zamknięcia i zablokowania drzwi, a jego wykrywanie nie zostanie przerwane.
Inteligentny kluczyk zostanie wykryty przed upływem 15 sekund od zamknięcia i zablokowania drzwi w odległości 1,5 m od klamek przednich drzwi (w pojazdach wyposażonych w funkcję świateł powitalnych).
Nie zablokowano lub nie zamknięto drzwi.
Inteligentny kluczyk znajduje się w pojeździe.

Ograniczenia

Inteligentny kluczyk jest wykrywany w promieniu 50~100 cm (20~40 cali) za pojazdem

Wykrywanie i powiadamianie

Obsługa

Rozbłysną światła awaryjne.
Alarm włączy się po wykryciu inteligentnego kluczyka.

Otwieranie automatyczne

Obsługa

Tylna klapa otworzy się.
Rozbłysną światła awaryjne.
Alarm zabrzmi 6 razy.

Dezaktywacja inteligentnej tylnej klapy za pomocą inteligentnego kluczyka

Obsługa

Nacisnąć dowolny z poniższych przycisków inteligentnego kluczyka podczas „Wykrywania i ostrzegania”, aby wyłączyć tę funkcję.
- Przycisk blokowania drzwi zamka
- Przycisk odblokowania drzwi
- Przycisk otwierania/zamykania klapy tylnej

UWAGA

Naciśnięcie przycisku odblokowania drzwi spowoduje tymczasowe wyłączenie inteligentnej klapy tylnej z funkcją automatycznego otwierania. Jeśli jednak w ciągu 30 sekund nie zostaną otwarte żadne drzwi pojazdu, inteligentna klapa tylna z funkcją automatycznego otwierania włączy się ponownie.
Naciśnięcie przycisku otwierania klapy tylnej i przytrzymanie go dłużej niż 1 sekundę spowoduje otwarcie klapy.
Naciśnięcie przycisku zamknięcia lub otwarcia klapy tylnej, gdy inteligentna klapa tylna z funkcją automatycznego otwierania nie jest w trybie Detect and Alert (wykrywania i alarmu) nie spowoduje jej wyłączenia.
W przypadku wyłączenia inteligentnej klapy tylnej z funkcją automatycznego otwierania przez naciśnięcie przycisku na kluczyku inteligentnym, a następnie otwarcia drzwi, inteligentną klapę tylną z funkcją automatycznego otwierania można włączyć ponownie, zamykając i blokując wszystkie drzwi.

Warunki niedziałania

Inteligentny kluczyk znajduje się blisko nadajnika radiowego, np. stacji radiowej lub lotniska, które mogą zakłócać normalne działanie inteligentnego kluczyka.
Inteligentny kluczyk znajduje się w pobliżu przenośnego radiowego systemu nadawczo-odbiorczego lub telefonu komórkowego.
W pobliżu danego pojazdu będzie używany inteligentny kluczyk do innego pojazdu.
Zasięg wykrywania może się zmniejszać lub zwiększać w następujących sytuacjach:
- W przypadku podniesienia jednej strony pojazdu w celu wymiany opony lub sprawdzenia pojazdu.
- Pojazd jest zaparkowany na pochyłości zbocza, na nieutwardzonej drodze itp.

OSTRZEŻENIE

Przed rozpoczęciem jazdy należy się upewnić, że klapa tylna jest zamknięta.
Przed przystąpieniem do otwierania lub zamykania tylnej klapy należy się upewnić, że wokół niej nie ma ludzi ani żadnych przedmiotów.
Podczas otwierania tylnej klapy na pochyłych drogach należy uważać, aby przedmioty nie wypadły z bagażnika. Mogłoby to spowodować poważne obrażenia.
Podczas mycia pojazdu należy wyłączyć inteligentną klapę tylną z funkcją automatycznego otwierania. W przeciwnym razie może dojść do niezamierzonego otwarcia tylnej klapy.
Kluczyk należy przechowywać w miejscu niedostępnym dla dzieci. Dzieci mogą niechcący otworzyć inteligentną klapę tylną z funkcją automatycznego otwierania, bawiąc się za pojazdem.

PRZESTROGA

Nie należy podchodzić do obszaru wykrywania, jeśli nie zamierza się otwierać tylnej klapy. W przypadku niezamierzonego przekroczenia strefy wykrywania i zadziałania świateł ostrzegawczych oraz sygnału dźwiękowego, należy opuścić obszar wykrywania wraz z inteligentnym kluczykiem. Tylna klapa pozostanie zamknięta.

UWAGA

Jeśli wysokość otwierania elektrycznie sterowanej klapy tylnej zostanie ustawiona ręcznie, a następnie w menu ustawień zostanie wybrana opcja User height setting (Ustawienia użytkownika), elektrycznie sterowana klapa tylna otworzy się automatycznie do wysokości ustawionej ręcznie przez kierowcę.
Jeśli wysokość otwierania sterowanej elektrycznie tylnej klapy nie została ustawiona ręcznie, elektrycznie otwierana klapa tylna otworzy się całkowicie po wybraniu w menu ustawień opcji User height setting (Ustawienia użytkownika).
Jeśli w menu ustawień wybrana zostanie jedna z wysokości (Full open (Całkowite otwarcie)/Level 3 (Poziom 3)/Level 2 (Poziom 2)/Level 1 (Poziom 1)), a następnie zostanie wybrana opcja User height setting (Ustawienia użytkownika), wysokość otwierania tylnej klapy zostanie ustawiona na poprzednio zapisaną wysokość.

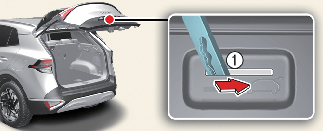

Awaryjne otwieranie tylnej klapy

Obsługa

Włożyć kluczyk mechaniczny do otworu na kluczyk.
Obrócić kluczyk mechaniczny w prawo (1).
Popchnąć tylną klapę w górę.

OSTRZEŻENIE

Na wypadek wystąpienia sytuacji awaryjnej należy wiedzieć, gdzie w pojeździe znajduje się dźwignia do awaryjnego otwierania klapy tylnej oraz w jaki sposób otworzyć klapę tylną, jeśli zostało się przypadkowo zamkniętym w bagażniku.
Pod żadnym pozorem nie wolno pozwalać nikomu przebywać w przestrzeni bagażowej. Przebywanie w przestrzeni bagażowej jest bardzo niebezpieczne w razie wypadku.
Dźwigni należy używać wyłącznie w sytuacjach awaryjnych. Należy przy tym zachować bardzo dużą ostrożność, zwłaszcza jeśli pojazd jest w ruchu.

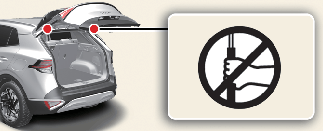

Nie należy chwytać części podpierającej klapę tylną (podnośnik pneumatyczny), ponieważ może to spowodować poważne obrażenia.
