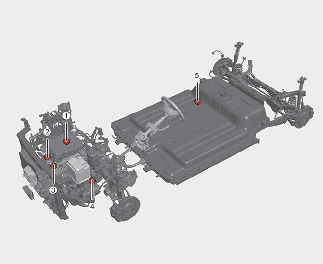

Główne elementy pojazdu elektrycznego

(1) Ładowarka pokładowa (OBC):Zewnętrzne urządzenie (niskiej prędkości) do ładowania akumulatora wysokonapięciowego.
(2) Przetwornica: Przekształca prąd stały w zmienny zasilający silnik i przekształca prąd zmienny w stały, zasilający akumulator wysokonapięciowy.
(2) LDC:Przekształca moc akumulatora wysokonapięciowego na niskie napięcie (12 V), zasilające pojazd (DC-DC).
(2) VCU: Układ działający jako sterownik nadrzędny pojazdu elektrycznego.
(3) Silnik: Wykorzystuje energię elektryczną z akumulatora, by napędzać pojazd (działa podobnie, jak silnik standardowego pojazdu).
(4) Przekładnia redukcyjna: Przekazuje siłę obrotową z silnika do kół z odpowiednią prędkością i momentem obrotowym.
(5) Akumulator wysokonapięciowy (litowo-polimerowy): Przechowuje i dostarcza moc konieczną do pracy pojazdu elektrycznego (12 V akumulator pomocniczy dostarcza moc do elementów wyposażenia pojazdu takich, jak wycieraczki i reflektory).

* OBC: ładowarka pokładowa

* LDC : Niskonapięciowy przetwornik DC-DC.

* VCU: Jednostka sterowania pojazdu

OSTRZEŻENIE

Nie usuwać ani nie wymontowywać elementów pod napięciem, ani też złączy i przewodów akumulatora wysokonapięciowego. Należy także uważać, by nie uszkodzić elementów pod napięciem ani akumulatora wysokonapięciowego. Może to spowodować poważne obrażenia i mieć istotny wpływ na pracę i trwałość pojazdu.
Kiedy wymagany jest przegląd i konserwacja elementów pod napięciem i akumulatora wysokonapięciowego, należy oddać pojazd do wyspecjalizowanego warsztatu. Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.
