Opis skrzynki bezpieczników/przekaźników

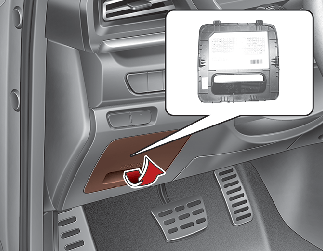

Wewnętrzny panel bezpiecznikowy
Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.
Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

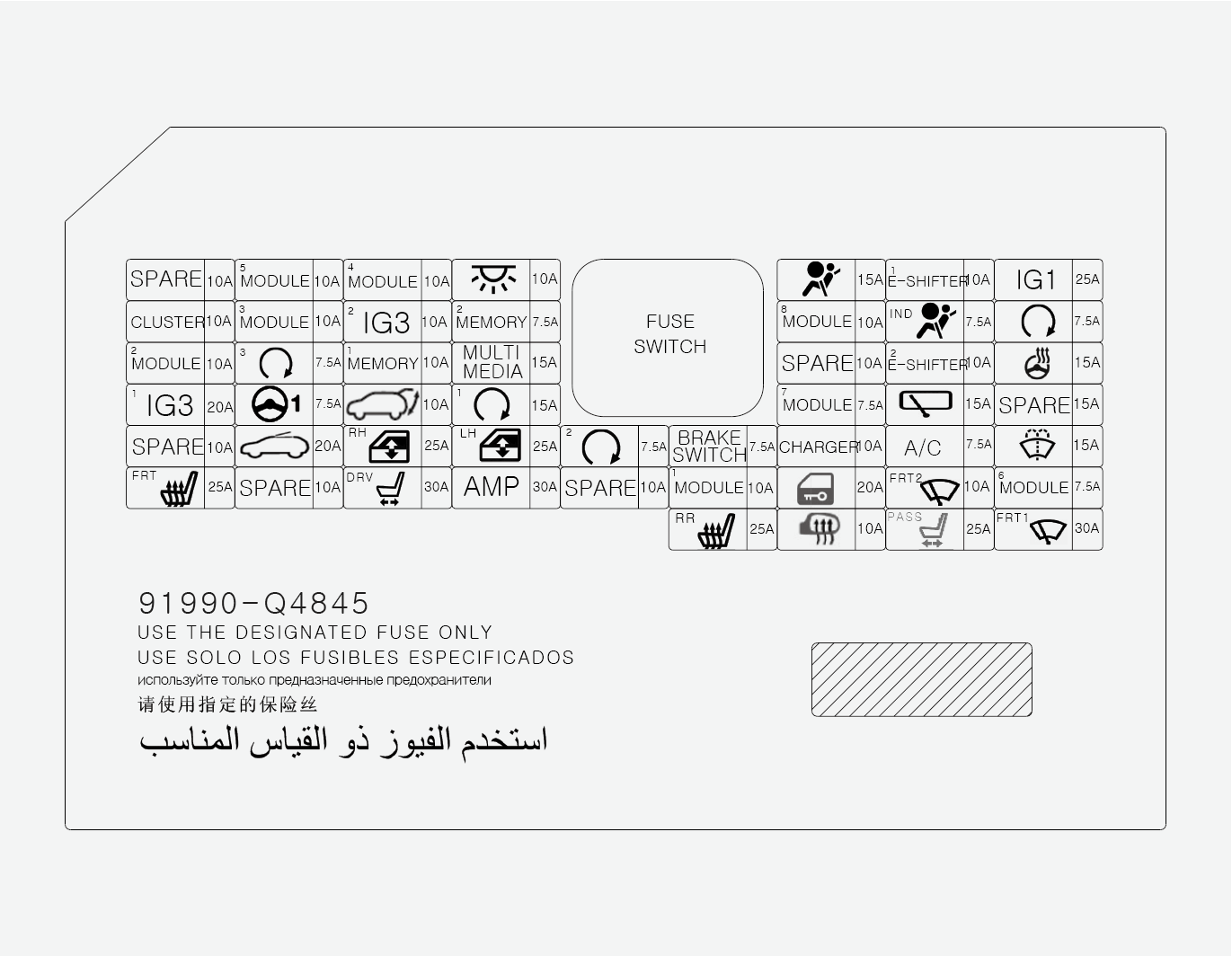

Panel bezpiecznikowy od strony kierowcy
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
MODUŁ 5 |
|
10 A |
Przełącznik na desce rozdzielczej, elektryczne lusterko chromowane, odtwarzacz audio/wideo wraz z nawigacją, siłownik korektora wysokości reflektorów przednich (lewy i prawy), moduł regulacji podgrzewacza przednich siedzeń, moduł regulacji podgrzewacza tylnych siedzeń, moduł automatycznego korektora wysokości reflektorów przednich, moduł regulacji układu wentylacji przedniego siedzenia, wzmacniacz, klawiatura, OBD |
|
MODUŁ 4 |
|
10 A |
Przełącznik crash pada, moduł MFC, moduł AEB, narożny czujnik radarowy (lewy/prawy), VESS, rozszerzenie górne konsoli (podgrzewanie kierownicy) |
|
LAMPKA WEW. |
|
10 A |
Lampka wnętrza bagażnika, prawa i lewa lampka lusterka kosmetycznego, lampka oświetlenia kabiny, lampka konsoli podsufitowej, czujnik deszczu, ładowarka bezprzewodowa |
|
POD. POW. |
|
15 A |
ACU (Moduł sterowania poduszkami powietrznymi) |
|
ELEKTR. DŹWIGNIA ZMIANY BIEGÓW 1 |
ELEKTR. DŹWIGNIA ZMIANY BIEGÓW 1 |
10 A |
Rozszerzenie górne konsoli (SBW - elektroniczny układ kierowniczy) |
|
PRZEŁĄCZNIK ZAPŁONU 1 |
|
25 A |
Blokada PCB (BEZPIECZNIK- IEB2, EPCU2) |
|
CLUSTER |
|
10 A |
Zestaw wskaźników |
|
MODULE 3 |
|
10 A |
Moduł sterowania nadwoziem (BCM), moduł drzwi kierowcy/pasażera, przełącznik świateł hamowania |
|
IG3 2 |
|
10 A |
Przełącznik pokrywy wlewu paliwa i przełącznik ładowania akumulatora, panel, wskaźnik ładowania, moduł klimatyzacji, odtwarzacz audio/wideo z nawigacją, system audio, system IG3, nagrzewnica PTC, moduł sterowania ładowaniem |
|
PAMIĘĆ 2 |
|
7,5 A |
VESS, BATT_COOL_EXV |
|
KONTROLKA PODUSZEK POW. |
|
7,5 A |
Panel, Moduł sterowania klimatyzacją |
|
START |
|
7,5 A |
EPCU, Moduł sterowania inteligentnego kluczyka |
|
MODULE 2 |
|
10 A |
Lusterko wsteczne, przekaźnik gniazda zasilania, Amp, BCM – moduł sterowania nadwoziem, jednostka ładowania bezprzewodowego, jednostka ładowania USB, moduł sterowania inteligentnego kluczyka, system audio, klawiatura |
|
PRZYCISK START3 |
|
7,5 A |
Moduł sterowania inteligentnego kluczyka |
|
PAMIĘĆ 1 |
|
10 A |
Moduł drzwi kierowcy/pasażera, IMS (moduł zintegrowanej pamięci ustawień kierowcy), panel, moduł regulacji klimatyzacji, ECM (lusterko elektrochromowe), automatyczne włączanie świateł i czujnik fotograficzny, moduł sterowania nadwoziem (BCM), aktywny układ klapy powietrza |
|
MULTIMEDIA |
|
15 A |
Odtwarzacz audio/wideo z nawigacją, klawiatura |
|
E-SHIFTER 2 |
E-SHIFTER 2 |
10 A |
Jednostka sterowania SBW |
|
IG3 1 |
|
20 A |
Przekaźnik IG3_1 |
|
MDPS |
|
7,5 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
TAIL GATE |
|
10 A |
Przekaźnik klapy tylnej |
|
PRZYCISK START1 |
|
15 A |
Moduł sterowania inteligentnego kluczyka |
|
MODUŁ 7 |
|
7,5 A |
Moduł regulacji podgrzewacza siedzeń przednich/moduł regulacji fotela przedniego z wentylacją, moduł regulacji podgrzewacza siedzeń tylnych/ moduł regulacji fotela tylnego z wentylacją, moduł falownika AC |
|
WYCIERACZKA (TYLNA) |
|
15 A |
Blok złączek komory silnika (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki |
|
PODGRZEWANA KIEROWNICA |
|
15 A |
Moduł sterowania nadwoziem (BCM) |
|
SUNROOF (Szyberdach) |
|
20 A |
Silniczek okna dachowego |
|
ELEKTR. SZYBA Z PRAW. STRONY |
|
25 A |
Przekaźnik elektrycznego sterowania szyb z prawej strony, moduł elektrycznego sterowania szyby bezpieczeństwa po stronie pasażera (LHD), moduł elektrycznego sterowania szyby bezpieczeństwa po stronie kierowcy (RHD) |
|
ELEKTR. SZYBA Z LEW. STRONY |
|
25 A |
Przekaźnik elektrycznego sterowania szyb z lewej strony, moduł elektrycznego sterowania szyby bezpieczeństwa po stronie kierowcy (LHD), moduł elektrycznego sterowania szyby bezpieczeństwa po stronie pasażera (RHD) |
|
PRZYCISK START 2 |
|
7,5 A |
Przycisk POWER, moduł sterowania inteligentnego kluczyka |
|
PRZEŁĄCZNIK HAMULCA |
|
7,5 A |
Przełącznik świateł stop, Moduł sterujący inteligentnego kluczyka |
|
ŁADOWARKA |
ŁADOWARKA |
10 A |
Moduł sterowania ładowaniem, przekaźnik blokowania/odblokowania ładowarki, C_C_LAMP |
|
KLIMAT. |
|
7,5 A |
Moduł sterujący klimatyzacją, jonizator |
|
WASHER |
|
15 A |
Przełącznik wielofunkcyjny |
|
PODGRZ. FOT. (PRZÓD) |
|
25 A |
Moduł regulacji podgrzewacza przedniego siedzenia |
|
ELEKTR. FOTEL (KIER.) |
|
30 A |
Ręczny przełącznik fotela kierowcy, moduł zintegrowanej pamięci ustawień kierowcy |
|
AMP |
|
30 A |
AMP |
|
MODUŁ 1 |
|
10 A |
Przycisk świateł awaryjnych, OBD, klamka zewnętrzna inteligentnego kluczyka kierowcy, klamka zewnętrzna inteligentnego kluczyka pasażera, moduł drzwi kierowcy, moduł drzwi pasażera, lampka oświetlenia nastrojowego, przekaźnik składania/rozkładania lusterek bocznych |
|
DOOR LOCK |
|
20 A |
Przekaźnik blokowania/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik rygla) |
|
WYCIERACZKA2 (PRZÓD) |
|
10 A |
BCM (moduł sterowania nadwoziem), silnik wycieraczek, blok złączek komory silnika (przekaźnik przednich wycieraczek (niska prędkość)) |
|
MODUŁ 6 |
|
7,5 A |
Moduł sterowania nadwoziem (BCM), moduł sterowania inteligentnym kluczykiem |
|
PODGRZ. FOT. (TYŁ) |
|
25 A |
Moduł regulacji podgrzewacza tylnego siedzenia |
|
PODGRZEWANE LUSTERKO |
|
10 A |
Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł regulacji klimatyzacji, RR HTD, RR HTD RLY |
|
WYCIERACZKA 1 (PRZÓD) |
|
30 A |
Silnik wycieraczek, blok złączek komory silnika (przekaźnik przednich wycieraczek (niska prędkość)) |
|
P/SEAT(PASS) |
|
25 A |
Ręczny przełącznik fotela pasażera |

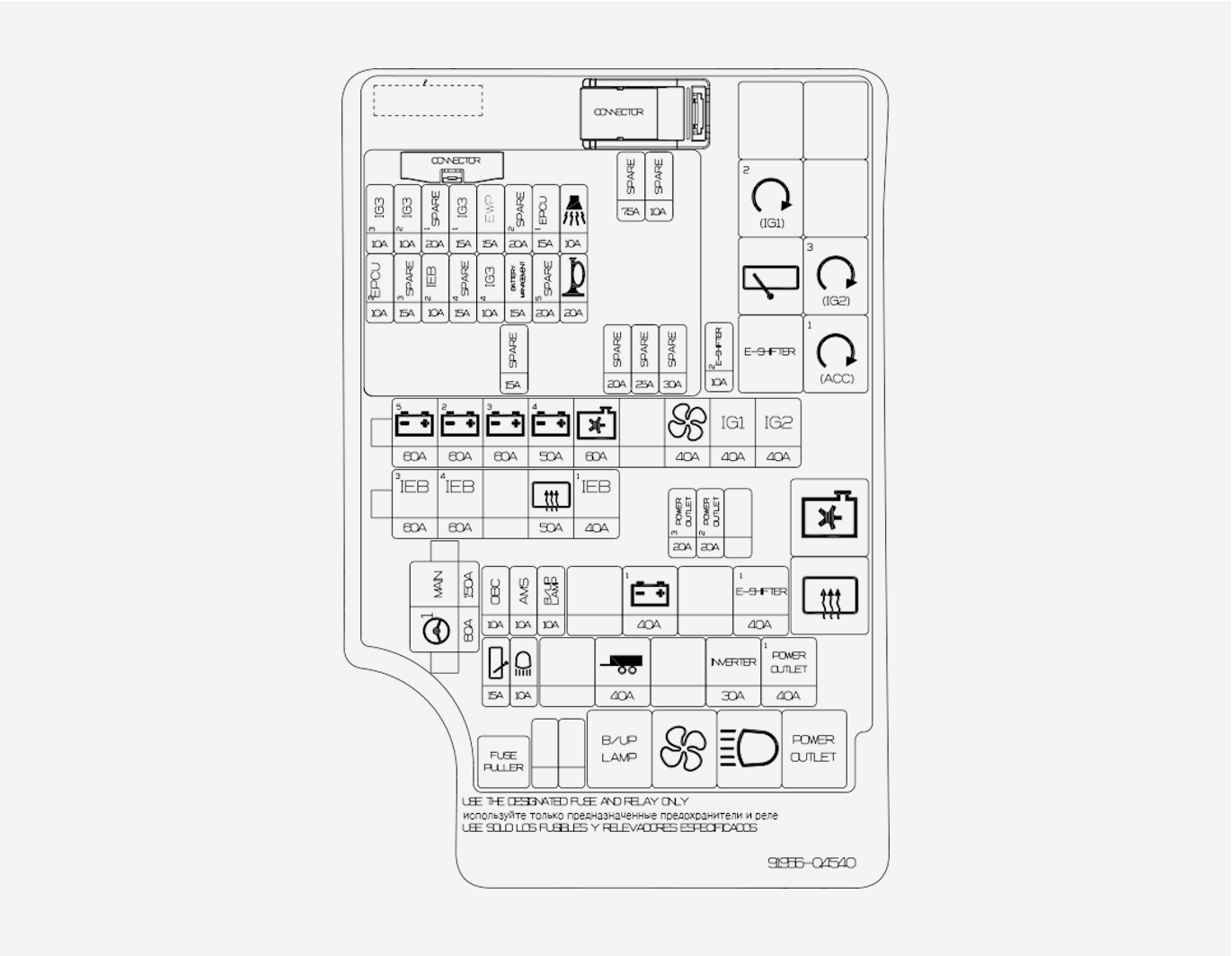

Skrzynka bezpieczników w komorze silnika

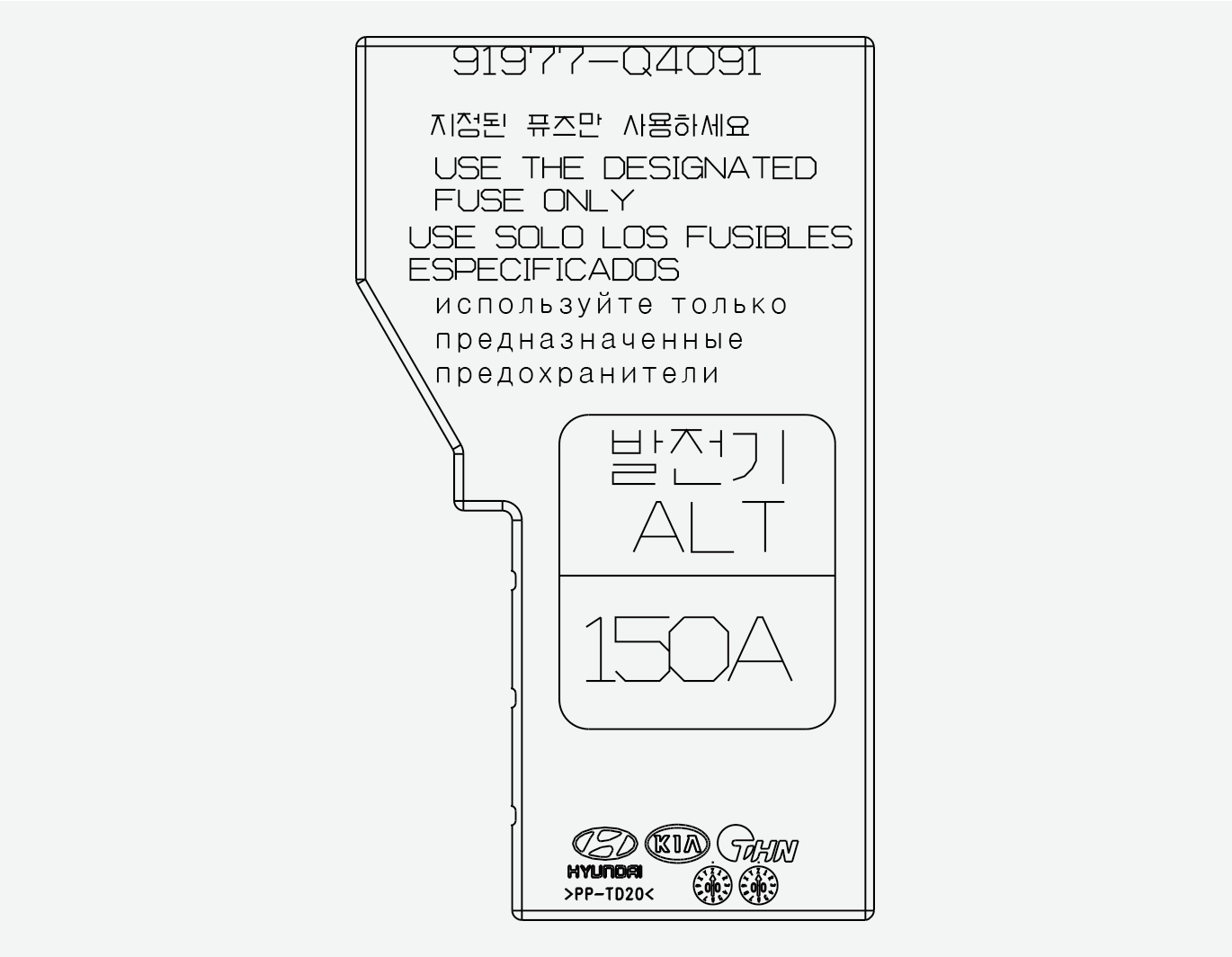

Pokrywa zacisku akumulatora
|
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|
|---|---|---|---|---|
|
BEZPIECZNIK WIELOCZŁONOWY |
B + 5 |
|
60 A |
Blok PCB (Bezpiecznik - EPCU1, BMS, B/KLAKSON ALARMOWY, KLAKSON, Przekaźnik - GŁÓWNY) |
|
B + 2 |
|
60 A |
IGPM (Bezpiecznik - S/OGRZEWANIE (TYŁ), ARISU (4CH), IPS (2CH), IPS (2CH)) |
|
|
B + 3 |
|
60 A |
IGPM (ARISU (4CH), IPS (2CH), IPS (2CH), IPS (2CH), IPS (1CH)) |
|
|
B + 4 |
|
50 A |
IGPM (Bezpiecznik - KLAPA TYLNA, SZYBERDACH, P/OKNO RH, P/OKNO LH, S/OGRZEWANIE (FRT), P/SIEDZENIE (DRV), AMP, IG3_1, ŁADOWARKA |
|
|
COOLING FAN 1 |
|
60 A |
Przekaźnik dmuch. chłodz. |
|
|
BLOWER |
|
40 A |
Przekaźnik nawiewu |
|
|
PRZEŁĄCZNIK ZAPŁONU 1 |
|
40 A |
Przekaźnik Przycisku Start #2 (IG1), Przekaźnik Przycisku Start #1 (ACC) |
|
|
PRZEŁĄCZNIK ZAPŁONU 2 |
|
40 A |
Przekaźnik przycisku start #3 (IG2) |
|
|
MDPS |
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
|
IEB 3 |
|
60 A |
IDB_MTR+2 |
|
|
IEB 4 |
|
60 A |
IDB_MTR+1 |
|
|
REAR HEATED |
|
50 A |
Przekaźnik tylnego odmrażacza |
|
|
IEB 1 |
|
40 A |
Jednostka IDB, OBD |
|
|
GŁÓW. |
|
150 A |
Bezpiecznik - Gniazdo Zasilania 1, Moduł Falownika AC, Reflektor (światła drogowe), Tylna wycieraczka |
|
|
BEZP. |
GNIAZDKO ZASILANIA 3 |
|
20 A |
P/Przekaźnik Gniazda |
|
GNIAZDKO ZASILANIA 2 |
|
20 A |
P/Przekaźnik Gniazda |
|
|
OBC |
OBC |
10 A |
Jednostka OBC |
|
|
AMS |
AMS |
10 A |
Akumulator SNSR |
|
|
EWP |
|
15 A |
Elektryczna pompa wody (Akumulator), Elektryczna pompa wody (PE) |
|
|
B + 1 |
|
40 A |
Blok złączek deski rozdzielczej (Bezpiecznik - PRZYCISK START1, PRZYCISK START2, PRZEŁĄCZNIK HAMULCA, MODUŁ1, ZAMEK DRZWI, urządzenie odcinające w przypadku upływu prądu) |
|
|
ELEKTR. DŹWIGNIA ZMIANY BIEGÓW 1 |
ELEKTR. DŹWIGNIA ZMIANY BIEGÓW 1 |
40 A |
E-Przekaźnik siłownika |
|
|
E-SHIFTER 2 |
E-SHIFTER 2 |
10 A |
E-Przekaźnik siłownika |
|
|
WYCIERACZKA TYLNA |
|
15 A |
Przekaźnik tylnej wycieraczki |
|
|
BEZP. |
REFLEKTORY HI |
|
10 A |
H/Przekaźnik REFLEKTORA DROGOWEGO |
|
FALOWNIK |
|
30 A |
Moduł falownika AC |
|
|
Gniazdko zasilania nr 1 |
|
40 A |
Przekaźnik gniazdka zasilania |
|
|
ŚWIATŁO COFANIA |
|
10 A |
B/UP Przekaźnik lampy |
|
|
IG3_2 |
|
10 A |
Jednostka OBC |
|
|
IG3_3 |
3 IG3 |
10 A |
Przekaźnik wentylatora, E-Kompresor, Przekaźnik dmuchawy, EPCU |
|
|
IG3_4 |
4 IG3 |
10 A |
Jednostka BMS, Aktywna jednostka klapy powietrza, Zawór 3-drogowy (RH/LH), Przekaźnik B/UP LP |
|
|
IG3_1 |
|
15 A |
Przekaźnik IG3_1 |
|
|
EPCU 1 |
|
15 A |
EPCU |
|
|
Moduł sterowania układem zarządzania akumulatorem (BMS) |
Moduł sterowania układem zarządzania akumulatorem (BMS) |
15 A |
Jednostka BMS |
|
|
HORN |
|
20 A |
Przekaźnik klaksonu |
|
|
IEB 2 |
|
10 A |
Jednostka IDB, Wielofunkcyjne złącze kontrolne |
|
|
EPCU 2 |
|
10 A |
EPCU |
|
|
KLAKSON ANTYWŁAM. |
|
10 A |
Przekaźnik klaksonu alarmu antywłamaniowego |
|
|
TRAILER |
|
40 A |
TRAILER |
|
|
Prędkości |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik przycisku start #2 (IG1) |
MIKRO |
|
E-SHIFTER |
E-Przekaźnik siłownika |
MIKRO |
|
|
Przekaźnik tylnej wycieraczki |
MIKRO |
|
|
Przekaźnik przycisku start #3 (IG2) |
MIKRO |
|
|
B/UP Przekaźnik lampy |
MIKRO |
|
|
Przekaźnik przycisku start #1 (ACC) |
MIKRO |
|
|
Przekaźnik dmuch. chłodz. |
MINI |
|
|
Przekaźnik tylnego odmrażacza |
MINI |
|
|
Przekaźnik nawiewu |
MIKRO |
|
|
Przekaźnik reflektorów HI |
MIKRO |
|
|
Przekaźnik gniazdka zasilania |
MIKRO |
