Description du panneau de fusibles/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.

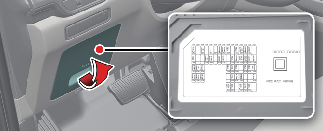

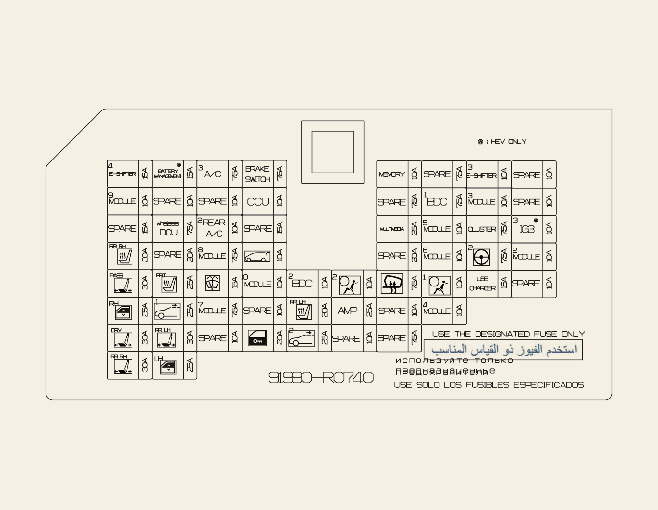

Panneau de fusibles côté conducteur
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
E-SHIFTER 4 |
 |
15 A |
SCU (unité de commande changement de vitesse par fil) (B+) |
|
BATTERY MANAGEMENT |
|
15 A |
Non utilisée (HEV UNIQUEMENT) |
|
A/C 3 |
 |
7,5 A |
DATC (commande de température automatique double), MTC (commande de température manuelle), Bloc de jonction de compartiment moteur (relais de soufflante avant, relais PTC Heater2) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (Contrôleur de domaine de carrosserie), Contacteur de feu de stop |
|
MEMORY |
 |
10A |
Combiné d'instruments, DTAC (commande de température automatique double), MTC (commande de température manuelle), ECU de stationnement de systèmes d'aide à la conduite avancés, Contacteur de planche de bord, Contacteur de console (supérieure), Unité de came intégrée, Contacteur de commande de climatisation arrière, Mode d'éclairage d'ambiance, BDC (contrôleur de domaine de carrosserie) |
|
SPARE |
 |
7,5 A |
Non utilisé |
|
E-SHIFTER 3 |
 |
10A |
SCU (unité de commande changement du vitesse par fil) (IG1) |
|
SPARE |
|
10A |
Non utilisé |
|
MODULE 9 |
 |
10A |
ETCS (système de péage électronique), Electrovanne de verrouillage de clé), TEMOIN USB DE PLATEAU AVANT, Contacteur de feux de détresse, Levier de changement de vitesse d'ATM (boîte de vitesses automatique), Capteur de pluie |
|
SPARE |
|
10A |
Non utilisé |
|
SPARE |
|
10A |
Non utilisé |
|
CCU |
 |
10A |
CCU (Unité Centrale de Communication) |
|
SPARE |
|
7,5 A |
Non utilisé |
|
BDC 1 |
 |
7,5 A |
BDC (contrôleur de domaine de carrosserie) (IG1) |
|
MODULE 3 |
 |
10A |
DCU (unité de connectivité de données), Unité CCU (communication centrale), DAU (unité de zone de porte |
|
SPARE |
|
10A |
Non utilisé |
|
SPARE |
|
15 A |
Non utilisé |
|
Wireless DCU |
 |
7,5 A |
DCU (Unité de connectivité de données) (B+) |
|
REAR A/C 2 |
 |
10A |
DATC (commande de température automatique double), MTC (commande de température manuelle), Bloc de jonction de compartiment moteur (relais de soufflante arrière) |
|
SPARE |
|
15 A |
Non utilisé |
|
MULTIMEDIA |
 |
25A |
CCNC (cockpit de navigation de voiture connectée) |
|
MODULE5 |
 |
10A |
ETCS (système de péage électronique), I_S_MIRR_DCM (rétroviseur central numérique), I_S_MIRR_ECM (rétroviseur électrochromique), DATC (commande de température automatique double ), MTC (commande de température manuelle),CCNC (cockpit de navigation de voiture connectée), Unité de came intégrée, CHARGEUR SANS FIL DE PLATEAU AVANT, Console avant (module d'empreinte de doigt FPM), Contacteur de vitre arrière gauche/arrière droite, AMP (amplificateur) (BOSE), Module de feux de route gauche/droit |
|
CLUSTER |
 |
7,5 A |
Bloc d'instruments, HUD (Affichage tête haute) |
|
IG3 3 |
 |
10A |
Non utilisée (HEV UNIQUEMENT) |
|
REAR RH S/HEAT |
 |
20A |
Module de commande de chauffage du deuxième siège, module de commande de ventilation d’air droit du deuxième siège |
|
SPARE |
|
20A |
Non utilisé |
|
MODULE 8 |
 |
7,5 A |
Module d'inverseur AC, Inverseur AC (arrière), Bloc de jonction de compartiment moteur (relais 1/2 de vitre de pare-brise chauffé), Contrôleur de domaine Powernet étendu, 20 AH (20HR) [BATTERIE LITHIUM TYPE-SUB] |
|
TAIL GATE |
 |
10A |
Relais d’ouverture du hayon |
|
SPARE |
|
20A |
Non utilisé |
|
MODULE 6 |
 |
10A |
Indicateur de console de plafond, Contrôleur de domaine Powernet étendu |
|
MDPS 2*1 |
 |
7,5 A |
MDPS (direction assistée entraînée par moteur) |
|
MODULE 2 |
 |
10A |
AMP (amplificateur) (BOSE), Filtre à air, DCU (unité de connectivité de données), ECU de stationnement de systèmes d'aide à la conduite avancés, Unité de came intégrée, BDC (contrôleur de domaine de carrosserie), CCNC (cockpit de navigation de véhicule connecté), Contacteur de clavier CCNC |
|
PASSENGER P/SEAT |
 |
30A |
Module d’accès du passager, commutateur de siège électrique du passager |
|
FRONT S/HEAT |
 |
25A |
Module de commande de chauffage de siège avant, module de commande de ventilation d’air de siège avant |
|
WASHER |
 |
15 A |
Contacteur multifonction |
|
MODULE 10 |
 |
10A |
Module de hayon électrique, Antenne d poignée extérieure de porte côté conducteur/passager, Module de commande de siège avant avec ventilation, Module de relaxation gauche/droit de siège de la 2ème rangée |
|
BDC 2 |
 |
10A |
BDC (contrôleur de domaine de carrosserie) (B+), DAU (unité de zone de porte), Antenne de poignée extérieure de porte côté passager/conducteur, Ultra WIde Band et Bluetooth Energie basse PRINCIPAL/SECONDAIRE, Ultra WideBand avant côté gauche/droit, Ultra Wide Band arrière côté gauche/droit |
|
AIR BAG2 |
 |
10A |
ACU (unité de commande d'airbag), ODS (système de détection d'occupant) |
|
HEATED MIRROR |
 |
7,5 A |
Poignée extérieure de porte conducteur/passager |
|
AIR BAG 1 |
 |
10A |
Unité de commande d'airbag (IG1) |
|
USB CHARGER |
 |
15 A |
Chargeur USB de siège conducteur/passager, Chargeur USB de compartiment à bagages côté gauche, Unité de chargeur USB de compartiment à bagages, CHARGEUR USB DE PLATEAU AVANT |
|
SPARE |
|
10A |
Non utilisé |
|
PASSENGER P/WINDOW |
 |
25A |
Contacteur de vitre électrique arrière droite, Module de sécurité de vitre électrique arrière droite, Contacteur de vitre électrique côté passager, Module de sécurité de vitre électrique côté passager |
|
SUNROOF 1 |
 |
25A |
Moteur de toit ouvrant avant |
|
MODULE 7 |
 |
7,5 A |
BDC (contrôleur de domaine de carrosserie) (IG2) |
|
SPARE |
|
10A |
Non utilisé |
|
REAR LH S/HEAT |
 |
20A |
Module de commande de chauffage du siège de la 2ème rangée, Module de commande de ventilation d’air de siège droit de la 2ème rangée |
|
AMP |
 |
25A |
AMP (amplificateur) (BOSE) |
|
SPARE |
|
10A |
Non utilisé |
|
MODULE 4 |
 |
10A |
Contacteur de planche de bord, ECU de stationnement de systèmes d'aide à la conduite avancés, Radar d'angle avant/arrière côté gauche/droit, Caméra de vue avant, Contacteur de console (supérieur) |
|
DRIVER P/SEAT |
 |
30A |
Module de commande IMS (système de mémoire intégré) du conducteur, Contacteur de siège électrique du conducteur |
|
REAR LH P/SEAT |
 |
30A |
Module de relaxation à gauche du deuxième siège |
|
SPARE |
|
10A |
Non utilisé |
|
DOOR LOCK |
 |
20A |
Relais de verrouillage des portes, relais de déverrouillage des portes, DISPOSITIF DE REMPLISSAGE DE CARBURANT |
|
SUNROOF 2 |
 |
25A |
Moteur de toit ouvrant arrière |
|
SPARE |
|
10A |
Non utilisé |
|
SPARE |
|
7,5 A |
Non utilisé |
|
REAR RH P/SEAT |
 |
30A |
Module de relaxation à droite du deuxième siège |
|
DRIVER P/WINDOW |
 |
25A |
Contacteur de vitre électrique arrière gauche, Module de sécurité de vitre électrique arrière gauche, Contacteur de vitre électrique côté conducteur, Module de sécurité de vitre électrique côté conducteur |

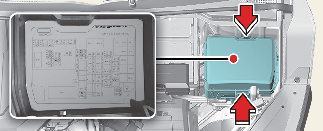

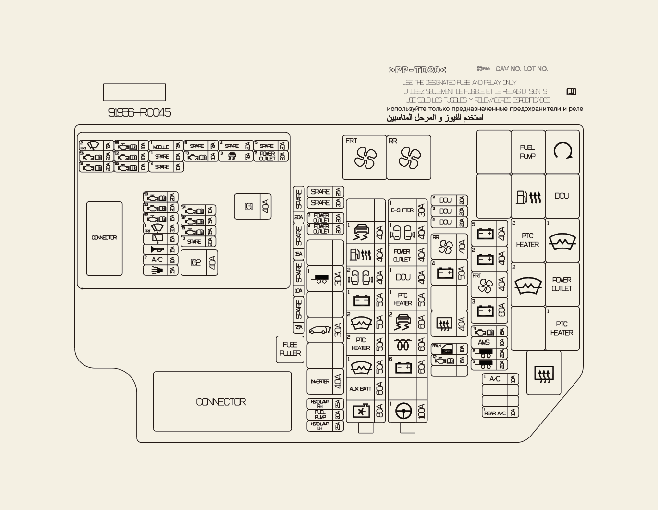

Panneau de fusibles du compartiment moteur
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
COOLING FAN |
|
80A |
Moteur de ventilateur de refroidissement |
|
AUX BATT |
 |
60A |
Batterie au lithium de stationnement |
|
|
W/S HEATED GLASS1 |
 |
50A |
Pare-brise chauffant côté gauche |
|
|
PTC HEATER2 |
 |
50A |
Coefficient de température positif Heater2 |
|
|
MULTI FUSE-1 |
W/S HEATED GLASS2 |
 |
50A |
Pare-brise chauffant côté droit |
|
B+1 |
 |
50A |
BLOC DE JONCTION PDC (IPS) |
|
|
PSD2 |
 |
40A |
Porte coulissante électrique 2 |
|
|
FUEL HEATER |
 |
40A |
Relais de chauffage du carburant |
|
|
ESC1 |
 |
40A |
ECS1 (Suspension à commande électronique) |
|
|
SPARE |
|
30A |
NON UTILISÉ |
|
|
MULTI FUSE-2 |
MDPS1*1 |
 |
100A |
Unité MDPS (Direction assistée entraînée par un moteur) |
|
SPARE |
|
80A |
NON UTILISÉ |
|
|
B+6 |
 |
60A |
ALIMENTATION (APRES LE RELAIS PRINCIPAL) |
|
|
GLOW |
 |
60A |
[Smartstream D2.2] Unité de contrôle du préchauffage |
|
|
ESC2 |
 |
60A |
ECS2 (Suspension à commande électronique) |
|
|
PTC HEATER1 |
|
50A |
Coefficient de température positif Heater1 |
|
|
DCU1 |
 |
40A |
DCU (Unité de Connectivité de données) |
|
|
POWER OUTLET1 |
 |
40A |
POWER OUTLET3, POWER OUTLET4 |
|
|
PSD1 |
 |
40A |
Porte coulissante électrique 1 |
|
|
E-SHIFTER1 |
 |
30A |
SCU (unité de commande de changement du vitesse par fil) |
|
|
FUSIBLE |
B+3 |
 |
50A |
BLOC DE JONCTION PDC (E-SHIFTER, P/SEAT DROIT, P/SEAT CONDUCTEUR, P/SEAT PASSAGER, P/WINDOW GAUCHE, P/WINDOW DROITE, S/HEATER DROIT, S/HEATER AVANT, P/SEAT ARRIERE GAUCHE, TOIT OUVRANT, S/HEATER ARRIERE DROIT, SIEGE MASSANT ARRIERE, DCU SANS FIL, PORTE-GOBELET AVANT, MODULE 9 |
|
FRONT BLOWER |
 |
40A |
Moteur de soufflante avant |
|
|
B+2 |
 |
50A |
BLOC DE JONCTION PDC(IPS) |
|
|
B+5 |
 |
50A |
BLOC DE JONCTION PDC (AMP, AIG BAG2, MODULE10, MULTIMEDIA2, PORTE-GOBELET ARRIERE) |
|
|
REAR BLOWER |
 |
40A |
Moteur de soufflante arrière |
|
|
FUSIBLE |
B+4 |
 |
50A |
BLOC DE JONCTION PDC (RELAIS DE VERROUILLAGE DE CHARGE À LONG TERME, CHARGE A COURT TERME, BDC2, CONTACTEUR DE FREIN, TOIT OUVRANT 2, S/HEATER ARRIERE GAUCHE, VERROUILLAGE CONDUCTEUR, VERROU DE HAYON) |
|
SPARE |
|
50A |
NON UTILISÉ |
|
|
REAR HEATED |
 |
40A |
VITRE ARRIERE CHAUFFEE, VITRE DE RETROVISEUR EXTERIEUR CHAUFFE |
|
|
INVERTER |
 |
40A |
Inverseur |
|
|
SPARE |
|
20A |
NON UTILISÉ |
|
|
POWER TAILGATE |
 |
30A |
Module de hayon à commande électrique |
|
|
SPARE |
|
30A |
NON UTILISÉ |
|
|
TRAILER1 |
 |
20A |
Connecteur de remorque |
|
|
SPARE |
|
30A |
NON UTILISÉ |
|
|
HEAD LAMP RH |
 |
25A |
Module de feu de route droit |
|
|
AMS |
 |
10A |
Capteur de batterie 12 V |
|
|
TCU2 |
 |
15 A |
UNITE DE COMMANDE BOITE DE VITESSES |
|
|
DOOR LOCK RR LH |
 |
10A |
SERRURE DE PORTE ARRIÈRE GAUCHE |
|
|
SPARE |
|
20A |
NON UTILISÉ |
|
|
FUEL PUMP |
 |
20A |
Relais de pompe à carburant |
|
|
HEAD LAMP LH |
 |
25A |
Module de phare gauche |
|
|
TRAILER2 |
 |
15 A |
Connecteur de remorque |
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|
|---|---|---|---|---|
|
FUSIBLE |
TCU1 |
 |
15A |
UNITE DE COMMANDE BOITE DE VITESSES |
|
TRAILER3 |
 |
20A |
Connecteur de remorque |
|
|
REAR A/C1 |
 |
10A |
Climatisation ARRIERE |
|
|
SPARE |
|
10A |
NON UTILISÉ |
|
|
DCU2 |
 |
20A |
[Smartstream D2.2] Module de commande de dosage |
|
|
DCU3 |
 |
20A |
[Smartstream D2.2] Module de commande de dosage |
|
|
DCU4 |
 |
20A |
[Smartstream D2.2] Module de commande de dosage |
|
|
A/C1 |
 |
10A |
Climatisation |
|
|
SPARE |
|
10A |
NON UTILISÉ |
|
|
POWER OUTLET3 |
 |
20A |
Prise électrique avant |
|
|
POWER OUTLET4 |
 |
20A |
Prise électrique arrière |
|
|
ECU1 |
|
15A |
UNITE DE COMMANDE MOTEUR |
|
|
SPARE |
|
20A |
NON UTILISÉ |
|
|
EPS |
|
100A |
Unité EPS (direction assistée électrique) |
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
IG2 |
 |
40A |
BLOC PDC (RELAIS IG2) |
|
IG1 |
 |
40A |
BLOC PDC (RELAIS IG1) |
|
SENSOR7 |
 |
15 A |
E-VGT D'INJECTEUR (LAM), REFROIDISSEMENT EGR, ELECTROVANNE DE POMPE A HUILE, RENIFLARD PTC (NOUVEAU R) |
|
SENSOR4 |
 |
10A |
O2 HAUT, CAPTEUR BAS, OCV, CCV, PSCV, VOP, VIS(LAM)STOP SW, E_THERMO(NOUVEAU R) |
|
B/ALARM |
 |
15 A |
Relais de l’avertisseur de l’alarme antivol |
|
A/C2 |
 |
10A |
Relais de compresseur de climatisation |
|
HORN |
 |
15 A |
Relais de l’avertisseur sonore |
|
WIPER RR |
 |
15 A |
Relais d'essuie-glace arrière |
|
WIPER FRT1 |
 |
30A |
Relais d'essuie-glace avant |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Capteur lambda [Smartstream G3.5] Capteur d’oxygène |
|
SENSOR3 |
 |
20A |
ECU D'ALIMENTATION |
|
SENSOR9 |
 |
20A |
[Smartstream D2.2] Vanne de mesure de carburant ECU D'ALIMENTATION [Smartstream G3.5] |
|
SPARE |
|
20A |
NON UTILISÉ |
|
SENSOR5 |
 |
10A |
Relais de pompe à carburant, Relais de chauffage de carburant |
|
SENSOR1 |
 |
20A |
[Smartstream D2.2] Vanne de commande de pression de rail [Smartstream G3.5] - Bobine d’allumage 1/2/3/4/5/6 |
|
POWER OUTLET2 |
 |
20A |
Prise électrique de compartiment à bagages 2 |
|
ESC3 |
 |
7,5 A |
ESC3 (Suspension à commande électronique) |
|
TCU3 |
 |
10A |
TCM (module de commande de la transmission) |
|
SPARE |
|
10A |
NON UTILISÉ |
|
ECU2 |
 |
10A |
ALLUMAGE DE L'UNITE DE COMMANDE DU MOTEUR |
|
SENSOR6 |
 |
20A |
Capteur PM (particules), capteur Nox avant, capteur Nox arrière ECU D'ALIMENTATION [Smartstream G3.5] |
|
SPARE |
|
20A |
NON UTILISÉ |
|
SPARE |
|
20A |
NON UTILISÉ |
|
SPARE |
|
7,5 A |
NON UTILISÉ |
|
MODULE1 |
 |
7,5 A |
ALLUMAGE DE CHAUFFAGE DE FILTRE DIESEL |
|
SENSOR8 |
 |
10A |
ALLUMAGE GCU |
|
WIPER FRT2 |
 |
7,5 A |
ESSUIE-GLACES AVANT |
Consultez le tableau suivant pour le type de relais.
|
Nom du relais |
Symbole |
TYPE |
|---|---|---|
|
DCU |
 |
MICRO |
|
START #1 |
 |
MICRO |
|
FUEL PUMP |
 |
MICRO |
|
FUEL FILTER HEATING |
 |
MICRO |
|
PTC HEATER #1 |
 |
MICRO |
|
PTC HEATER #2 |
 |
MICRO |
|
FRT BLOWER |
 |
MINI |
|
REAR HEATED |
 |
MICRO |
|
RR BLOWER |
 |
MINI |
|
W/S HEATED GLASS #1 |
 |
MICRO |
|
W/S HEATED GLASS #2 |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
|
SPARE |
|
MICRO |
|
SPARE |
|
MICRO |

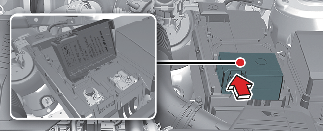

Panneau des fusibles du compartiment moteur (cache de la borne de batterie)
