Цифрове центральне дзеркало (за наявності)

Цифрове центральне дзеркало — система, яка використовує камеру в задній частині автомобіля, і виводить зображення з неї на екран цифрового центрального дзеркала. Ця система забезпечує для водія огляд місцевості позаду незалежно від наявності перешкод, як-от підголівника чи багажу.

УВАГА

Недотримання вказівок із попереджень та інструкцій щодо належного використання цифрового центрального дзеркала може призвести до тяжких аварій.

Цифрове центральне дзеркало призначене для підвищення комфорту й не є альтернативою належному керуванню автомобілем. Система може на бачити предмети в деяких зонах. Дізнайтеся про сліпі зони цієї системи, перш ніж керувати автомобілем. Водій завжди несе відповідальність за безпечне керування автомобілем.
Не керуйте цифровим центральним дзеркалом під час руху. Це може відволікти вас і спричинити втрату контролю над автомобілем і, як наслідок, аварію чи тяжку травму.
Не розбирайте й не модифікуйте цифрове центральне дзеркало, блок камери чи дроти. Це може призвести до аварій або пожежі. Якщо ви помітите або відчуєте дим від цифрового центрального дзеркала, негайно припиніть використання цієї системи. Перевірте систему в уповноваженого дилера Kia.

ПОПЕРЕДЖЕННЯ

Перед початком руху відрегулюйте цифрове центральне дзеркало.
- Перемкніть систему в режим звичайного дзеркала заднього огляду й розташуйтеся належним чином у сидіння водія. Потім відрегулюйте дзеркало так, щоб добре бачити заднє вікно.
- Натисніть на важіль до упору, щоб змінити режим цифрового дзеркала й відрегулювати налаштування дисплея. Рух без належного регулювання дзеркала може ускладнити перегляд інформації, що виводиться на дисплей, у режимі цифрового дзеркала (режим огляду через камери) через віддзеркалення від поверхні дзеркала.
- Оскільки діапазон зображень, що відображаються на цифровому центральному дзеркалі, відрізняється від тих, які можна побачити в оптичному дзеркалі, перевіряйте ситуацію навколо.
Якщо цифрове центральне дзеркало несправне, негайно перемкніть систему в режим звичайного дзеркала заднього огляду.
Якщо на камеру потрапляє сильний промінь світла (як-от сонячного світла або світла від фар дальнього світла автомобілів позаду), на моніторі цифрового центрального дзеркала може з'явитися промінь світла або яскраве світло. У такому випадку перемкніть систему в режим звичайного дзеркала заднього виду.

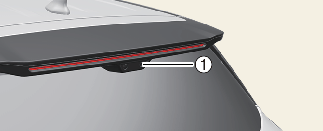

Якщо об'єктив камери (1) брудний, відображене зображення може бути нечітким. У такому випадку очистіть його за допомогою м'якої ганчірки, змоченої водою, або ватної палички.

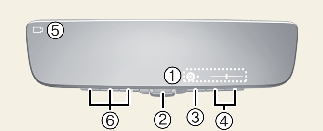

Компонент системи

Зона відображення піктограм

Відображення піктограм, регулювання яскравості й нахилу
Важіль

Перемикання між режимами цифрового й оптичного дзеркала.
Кнопка меню

Натисніть, щоб вивести на екран зону відображення піктограми й вибрати характеристику, яку слід відрегулювати (яскравість і кут нахилу).
Кнопка вибору/регулювання

Дозволяє змінювати налаштування характеристик.

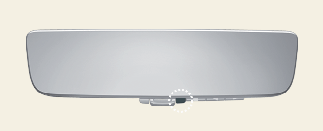

Індикатор камери

Показує, що камера працює нормально.
Кнопки HomeLink

Керування універсальним прийомопередавачем HomeLink®.

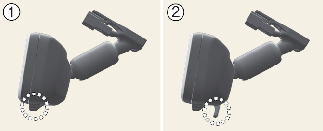

Як змінити режим

Режим можна перемикати, коли перемикач перебуває в положенні вмикання.

Потягніть важіль вибору режиму до упору, щоб перемкнутися в режим цифрового центрального дзеркала (режим огляду за допомогою камери).

* Виводить на екран зображення зони за автомобілем. У цьому режимі відображається індикатор камери.
Натисніть на важіль вибору режиму до упору, щоб перемкнутися в режим оптичного внутрішнього дзеркала заднього виду.

* Вимикання дисплея цифрового центрального дзеркала дозволяє використовувати оптичне дзеркало.

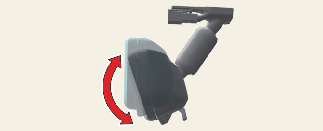

Налаштування висоти дзеркала

Висоту дзеркала заднього виду можна налаштовувати відповідно до вашого положення під час руху.

Перемкніться в режим оптичного дзеркала й відрегулюйте кут нахилу дзеркала заднього огляду, рухаючи його вгору та вниз.

Налаштування дисплея (режим цифрового дзеркала)

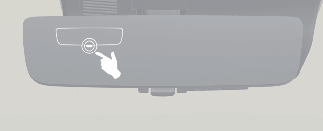

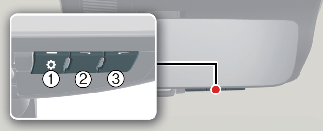

Натисніть кнопку меню (1) При цьому на екран будуть виведені піктограми.

Піктограми	Налаштування
	Виберіть для налаштування яскравості дисплея.
	Виберіть для переміщення дисплея вгору/вниз.

Декілька разів натисніть кнопку меню (1) й виберіть характеристику, яку бажаєте налаштувати.
Натисніть кнопку (2) або (3), щоб змінити налаштування.

Якщо з кнопкою нічого не відбуватиметься протягом приблизно 5кнопкасекунд або більше, піктограми зникнуть.

* Якщо яскравість цифрового центрального дзеркала буде занадто сильною, можуть утомитися очі.

Установіть належний рівень яскравості цифрового центрального дзеркала. Якщо ваші очі втомилися, перемкніться в режим оптичного дзеркала.

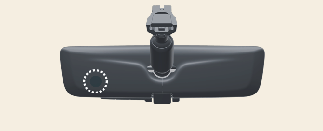

Попередження неправильного функціонування датчика освітлення

Щоб попередити неправильне функціонування датчика освітлення, не торкайтеся їх і не накривайте їх.

Умови роботи режиму цифрового дзеркала

Кнопка «ENGINE START/STOP» (Запуск/зупинка двигуна) перебуває в положенні «ON» (Вимкнено). Коли кнопка «ENGINE START/STOP» (Запуск/зупинка двигуна) перемикатиме замок запалювання в режим LOCK(Блокування)/OFF (Вимкнення) або ACC (Додаткове приладдя), зображення зникатиме.

Коли цифрове центральне дзеркало перебуває в режимі цифрового дзеркала

Коли двері багажного відділення відкриті, зображення на цифровому центральному дзеркалі може відображатися неправильно. Перед початком руху переконайтеся, що двері заднього багажного відділення закриті.
Якщо дисплей важко бачити через світло, що відбивається, закрийте сонцезахисну шторку люку в даху. (за наявності)
Будь-що з наступного може статися під час руху в темні години, як-от уночі. Жодне з переліченого не свідчить про виникнення несправності.
- Кольори предметів на екрані можуть відрізнятися від фактичних.
- Залежно від вашого фізичного стану або віку вам може знадобитися більше ніж зазвичай часу, щоб зосередитися на зображенні на екрані. У такому разі перемкніться в режим оптичного дзеркала.
- Не дозволяйте пасажирам постійно дивитися на зображення на екрані під час руху, оскільки це може викликати морську хворобу.

Несправність системи

Коли цифрове центральне дзеркало перебуває в режимі цифрового дзеркала й на ньому відображаються показані на зображенні символи, система може бути несправною. Символ зникне за декілька секунд. Задійте важіль, перемкніться в режим оптичного дзеркала та зверніться до уповноваженого дилера Kia для перевірки автомобіля.

ЗАСТЕРЕЖЕННЯ

Попередження несправності цифрового центрального дзеркала.
Не використовуйте миючі засоби, як-от розчинники, бензол і спиртові засоби, для очищення дзеркала. Вони можуть призвести до вицвітання, пошкодження або руйнації поверхні дзеркала.
Не знімайте, не розбирайте й не модифікуйте дзеркало та камеру.
Не дозволяйте органічним розчинникам, автомобільному воску, засобам для очищення скла або покриттям для скла налипати на камеру. Якщо це сталося, якомога скоріше зітріть їх.
Для очищення об'єктива камери протріть його м'якою вологою ганчіркою.
Не тріть сильно об'єктив камери, щоб не пошкрябати його, оскільки в такому разі зображення з нього не буде чітким.
Не допускайте впливу сильних ударних навантажень на камеру, оскільки це може спричинити несправність. Якщо це станеться, рекомендуємо якнайшвидше перевірити автомобіль в уповноваженого дилера Kia.
Вмикання системи, коли автомобіль не працює, може спричинити розрядження акумулятора.
Не торкайтеся антени бездротового пристрою поблизу від цифрового центрального дзеркала. Електричні хвилі від бездротового пристрою можуть погіршувати зображення на цифровому центральному дзеркалі.
Не тисніть на кнопки й на важіль з надмірною силою, оскільки це може спричинити несправність системи чи падіння цифрового центрального дзеркала.
Ніколи не повертайте корпус цифрового центрального дзеркала на 90° або більше. Це може пошкодити його. Не допускайте впливу сильних ударних навантажень на корпус цифрового центрального дзеркала. Це може спричинити несправність системи.
Якщо екран цифрового центрального дзеркала важко бачити через яскраве зовнішнє освітлення, перемкніться в режим звичайного дзеркала заднього виду.

Піктограми помилок цифрового центрального дзеркала та способи їх усунення

Ознака	Ймовірна причина	Рішення
Піктограма високої температури () з'явилася праворуч на дисплеї.	Цифрове центральне дзеркало занадто сильно нагрілося. (Дисплей поступово тьмянітиме. Якщо температура продовжить підвищуватися, цифрове центральне дзеркало вимкнеться).	Рекомендуємо знизити температуру в салоні для зниження температури на дзеркалі. (Піктограма зникне, коли дзеркало охолодиться). Якщо піктограма не зникає навіть після того, як дзеркало стало холодним, зверніться до уповноваженого дилера Kia.
Піктограма на дисплеїперемкнулася нащо є піктограмою помилки дисплея.	Ймовірна несправність системи.	Перемкніться в режим оптичного дзеркала та зверніться до уповноваженого дилера Kia для перевірки автомобіля.

Ознака

Ймовірна причина

Рішення

Піктограма високої температури () з'явилася праворуч на дисплеї.

Цифрове центральне дзеркало занадто сильно нагрілося. (Дисплей поступово тьмянітиме. Якщо температура продовжить підвищуватися, цифрове центральне дзеркало вимкнеться).

Рекомендуємо знизити температуру в салоні для зниження температури на дзеркалі. (Піктограма зникне, коли дзеркало охолодиться).

Якщо піктограма не зникає навіть після того, як дзеркало стало холодним, зверніться до уповноваженого дилера Kia.

Піктограма на дисплеїперемкнулася нащо є піктограмою помилки дисплея.

Ймовірна несправність системи.

Перемкніться в режим оптичного дзеркала та зверніться до уповноваженого дилера Kia для перевірки автомобіля.
