Fusibles

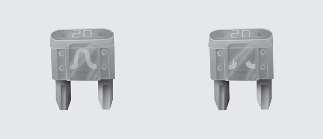

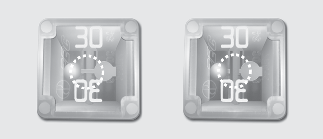

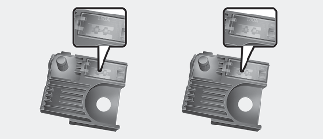

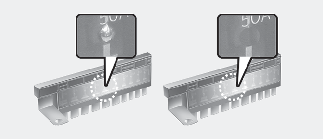

* Lado izquierdo: normal, lado derecho: fundido
Este vehículo tiene 2 (o 3) paneles de fusibles, uno colocado en el refuerzo del panel lateral del conductor, los otros en el compartimento del motor cerca de la batería.
Si cualquier luz del vehículo, accesorio o control no funciona, compruebe el fusible del circuito apropiado. Si un fusible se ha fundido, la pieza en su interior se derrite.
Si el sistema eléctrico no funciona, compruebe primero el panel de fusibles del lado del conductor.
Si el fusible que acaba de cambiar se vuelve a fundir, quiere decir que existe un problema eléctrico. Evite utilizar el sistema que tiene el problema y consulte inmediatamente en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.
Se utilizan tres tipos de fusibles: de pala para pequeñas intensidades, de cartucho y multifusibles para intensidades mayores.
Cambio del fusible
-
Nunca reemplace un fusible por otro que no tenga la misma potencia.
-
Un mayor voltaje del fusible puede provocar daños y crear riesgo de fuegos.
-
No monte nunca un cable ni papel de aluminio en vez del fusible correspondiente, incluso como reparación temporal. Puede causar daños importantes en el cable y provocar un incendio.
-
No modifique el cableado eléctrico ni lo añada arbitrariamente al vehículo.
No utilice un destornillador o cualquier otro objeto de metal para extraer fusibles, ya que podría crear un cortocircuito o dañar el sistema.
-
Al sustituir un fusible, coloque el encendido en "OFF" (desactivado) y desactive los interruptores de todos los dispositivos eléctricos y, a continuación, extraiga el terminal (-) de la batería.
-
La etiqueta del panel de relés y fusibles real puede diferir de los elementos equipados.
Incendio eléctrico
Asegúrese siempre de que los relés y los fusibles reemplazados se hayan afianzado de manera segura al instalarlos. En caso contrario, se puede provocar un incendio en el vehículo.
No retire fusibles, relés ni terminales fijados con pernos o tuercas. Los fusibles, relés y terminales podrían estar mal ajustados y provocar un incendio. Si se funde algún fusible, relé o terminal fijado con pernos o tuercas, recomendamos que consulte en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.
Al cambiar un fusible o relé fundidos, asegúrese de que el nuevo fusible o relé se ajuste bien a los clips. Si el fusible o el relé no se han ajustado bien, se podrían causar daños en el cableado y en los sistemas eléctricos.
-
No introduzca objetos distintos de fusibles o relés en los terminales para fusibles/relés, como un destornillador o cableado. Podría causar un fallo de contacto y una avería del sistema.
-
No conecte destornilladores o cableado usado en el terminal diseñado originalmente solo para fusibles y relés. El sistema y cableado eléctrico del interior del vehículo puede resultar dañado o quemarse debido a un fallo de contacto.
-
Si conecta directamente el cable al piloto trasero o sustituye la bombilla que supera la capacidad regulada para instalar remolques, etc., el bloque de empalmes interior se puede quemar.
Reparaciones del cableado eléctrico
Todas las reparaciones eléctricas deberían llevarse a cabo por los concesionarios Kia autorizados utilizando las piezas Kia homologadas. La utilización de otros componentes para el cableado, especialmente al retroadaptar el sistema multimedia o de la alarma antirrobo, el teléfono o la radio del vehículo podría causar daños en el vehículo e incrementar los riesgos de incendio.
Remodelación prohibida
No vuelva a cablear el vehículo de ningún otro modo, ya que esto podría afectar al funcionamiento de varias funciones de seguridad de su vehículo. Volver a cablear el vehículo también podría invalidar la garantía y provocar que lo responsabilizarán de cualquier daño posterior en el vehículo que se pudiera ocasionar.
