Inicio > Mantenimiento > Fusibles > Cambio del fusible del compartimento del motor

Cambio del fusible del compartimento del motor

1
Apague el interruptor de encendido y el resto de interruptores.
2

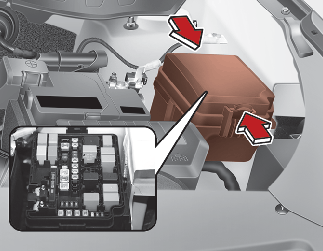

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
3
Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.
4
Introduzca el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips. Si queda flojo, recomendamos que consulte en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.
PRECAUCIÓN

Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles mediante un sonido de clic.

En caso contrario, el contacto con el agua podría provocar fallos eléctricos.

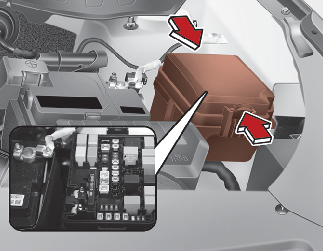

Fusible principal (fusible múltiple)

Si se funde el multifusible, extráigalo de la siguiente manera:

1
Apague el interruptor de encendido y el resto de interruptores.
2
Desconecte el cable negativo de la batería.
3
Desmonte las tuercas como se muestra en la ilustración superior.
4
Reemplace el fusible por uno de la misma potencia.
5
Siga el orden inverso de estos pasos para volver a instalar el fusible múltiple.
AVISO

Si se funde el multifusible, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

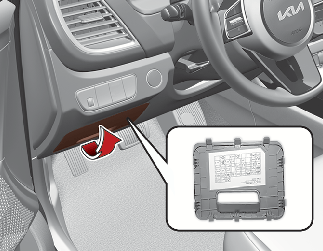

Panel de fusibles del lado del conductor

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

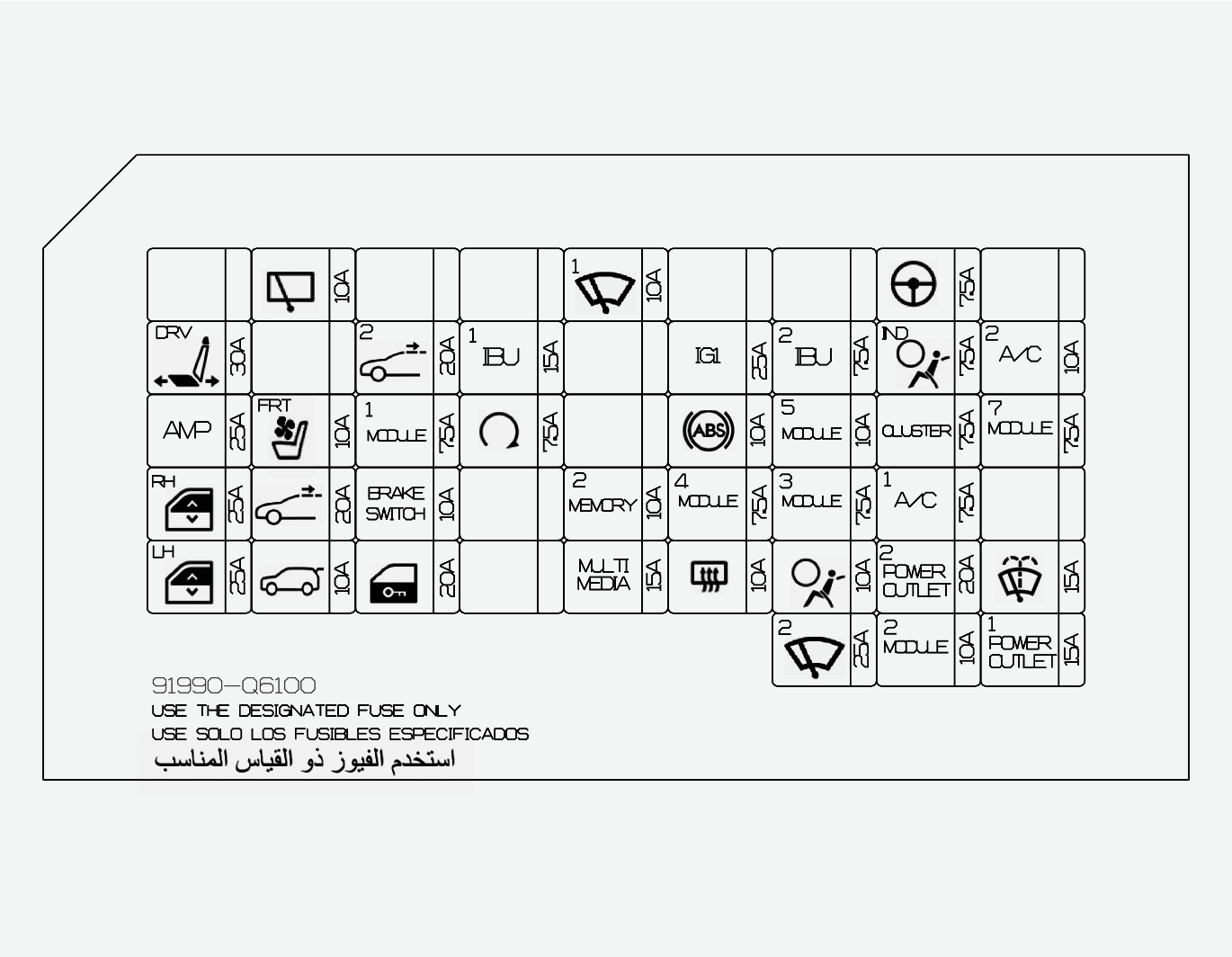

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

P/SEAT (DRV)

30 A

Interruptor manual del asiento del conductor

AMP

25 A

Sin ISG: AMP (amplificador)

Con ISG: Unidad convertidora CC-CC

P/WDW RH

25 A

Relé del elevalunas eléctrico DCH., módulo del elevalunas eléctrico de seguridad del conductor

P/WDW LH

25 A

Relé IZQ. del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del conductor

WIPER RR

10 A

Bloque del compartimento del motor (relé del limpiaparabrisas trasero), motor del limpiaparabrisas trasero

SEAT VENT FRT

10 A

Módulo de control de la ventilación de aire del asiento delantero

SUNROOF

20 A

Unidad del techo solar

TAIL GATE OPEN

10 A

Relé del portón trasero

MODULE 1

7,5 A

Interruptor de emergencia, conector de enlace de datos

INTERRUPTOR DEL FRENO

10 A

Interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada)

BLOQUEO DE LAS PUERTAS

20 A

Relé de bloqueo de puertas, relé de desbloqueo de puertas

IBU1

15 A

IBU (unidad de control de la carrocería integrada)

START

7,5 A

[Transmisión manual y sin llave inteligente] Bloque del encendido e interruptor del embrague

[Transmisión manual y con llave inteligente] Bloque del compartimento del motor (relé de arranque), IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

[Transmisión automática] Interruptor de rango de transmisión

WIPER FRT1

10 A

IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor)/ PCM (módulo de control del tren de potencia)

MEMORIA 2

10 A

Caja de relés de ICM (módulo del circuito integrado) (relé de pliegue/despliegue del retrovisor exterior), tablero de instrumentos, módulo de control del aire acondicionado, indicador de seguridad, pantalla superior

MULTIMEDIA

15 A

Audio, unidad principal de navegación y vídeo/audio

IG1

25 A

Bloque del compartimento del motor (fusible - F33, F34, F35)

ABS

10 A

Módulo de control ESP (programa de estabilidad electrónica)

REAR HAETED

10 A

ECM (módulo de control del motor), PCM (módulo de control), módulo de control del aire acondicionado

IBU2

7,5 A

IBU (unidad de control de la carrocería integrada)

MODULE 5

10 A

Espejo electrocrómico, IBU (unidad de control de la carrocería integrada), cargador inalámbrico frontal, indicador de la palanca de cambios de la transmisión automática, interruptor de la consola del conductor, audio, unidad principal de audio/vídeo y navegación, módulo de control del aire acondicionado, interruptor del panel de protección, AMP (amplificador), módulo de control del ventilador de aire del asiento delantero

MODULE 3

7,5 A

Interruptor de la luz de freno, palanca de cambios de la transmisión automática

AIRBAG

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

FRT WIPER2

25 A

Bloque del compartimento del motor (relé del limpiaparabrisas 1), motor del limpiaparabrisas delantero

MDPS*1

7,5 A

Unidad MDPS (dirección asistida accionada por el motor)

A/BAG IND

7,5 A

Tablero

CLUSTER

7,5 A

Tablero de instrumentos, pantalla superior

A/C1

7,5 A

Bloque del compartimento del motor (relé del soplador), módulo de control del aire acondicionado

POWER OUTLET2

20 A

Toma de corriente delantera #1

MÓDULO 2

10 A

Cargador USB, IBU (Unidad de control de la carrocería integrada), Audio, Monitor de visión envolvente, Unidad principal de audio/vídeo y navegación, Purificador de aire, AMP (Amplificador), Interruptor de los espejos exteriores eléctricos.

A/C2

10 A

Módulo de Control del Aire Acondicionado

MODULE 7

7,5 A

Faro IZQ./DCH., IBU (unidad de control de la carrocería integrada), interruptor de almohadilla protectora, módulo de control del asiento de ventilación de aire frontal

LAVAPARABRISAS

15 A

Interruptor multifunción

POWER OUTLET1

15 A

Toma de corriente delantera #1

MODULE4

7,5 A

Freno de estacionamiento electrónico, interruptor ESP (módulo de control del programa electrónico de estabilidad), unidad del sistema de asistencia de mantenimiento de carril, unidad de control de la válvula dosificadora, IBU (unidad de control de la carrocería integrada), sensor de embrague (Smartstream G1.5), radar delantero.

SUNROOF2

20 A

Unidad del techo solar

* *1: la MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

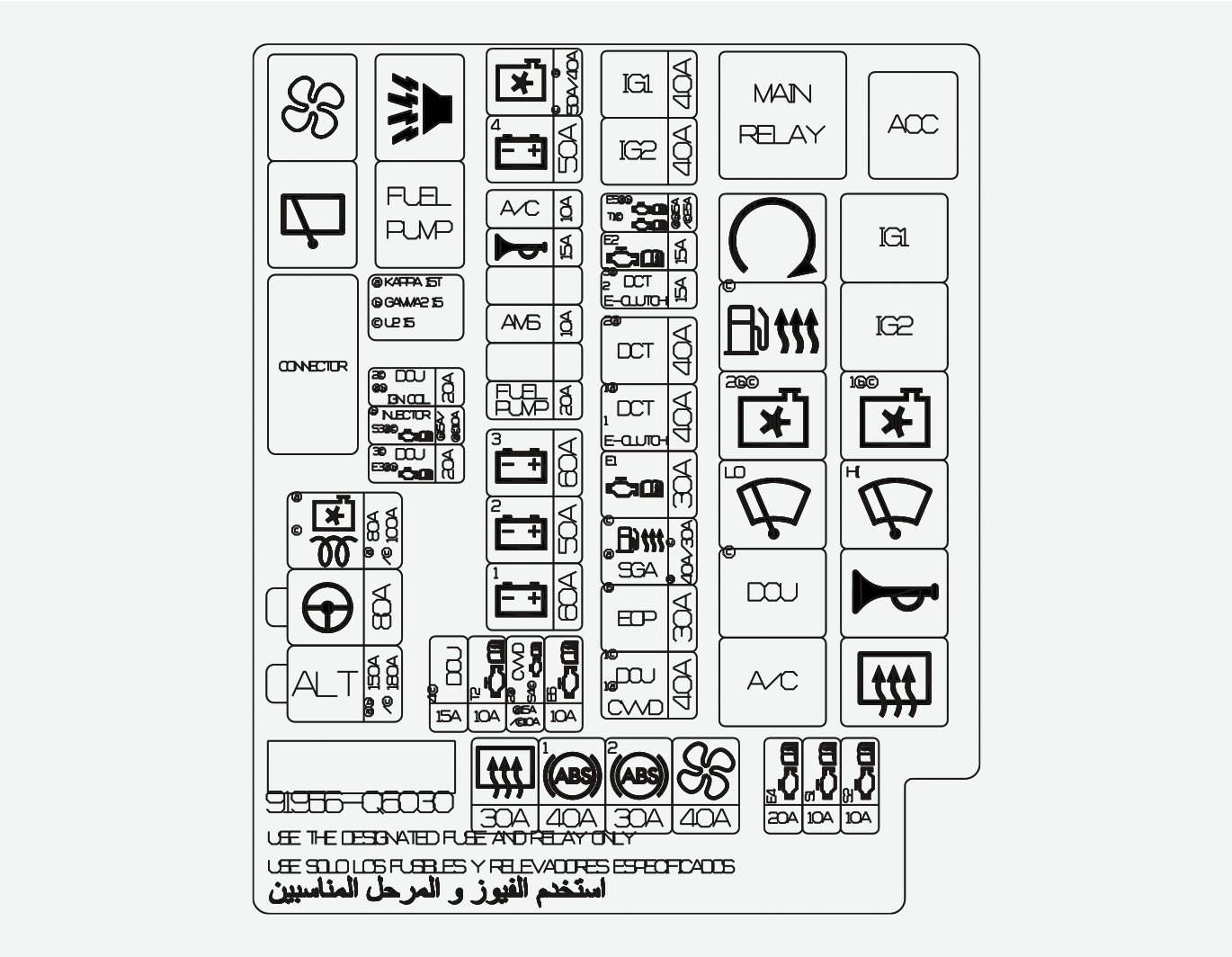

Panel de fusibles del compartimento del motor

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

ALT

150 A

[TODOS] Alternador, relé del desempañador trasero, módulo de control de ESP (programa electrónico de estabilidad), módulo de control de ESP (programa electrónico de estabilidad), relé del ventilador

180 A

[(Diésel) 1.5 VGT] Unidad de relé de incandescencia, relé de la unidad de control de la válvula dosificadora

MDPS

80 A

Unidad MDPS (dirección asistida accionada por el motor)

GLOW

100 A

[(Diésel) 1.5 VGT] Unidad de relé de incandescencia

RR HTD

30 A

Relé del desempañador trasero

ABS1

40 A

Módulo de control ESP (programa de estabilidad electrónica)

ABS2

30 A

Módulo de control ESP (programa de estabilidad electrónica)

BLOWER

40 A

Relé del ventilador

ECU4

20 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

SENSOR 1

10 A

[TODOS] Relé de la bomba de combustible

[(Diésel) 1.5 VGT] Unidad de medición de entrada

SENSOR 2

10 A

[ALL] Relé del aire acondicionado

[Smartstream G1.5 T-GDi] Válvula solenoide de control de purga, RCV, Bomba de aceite en V, Válvula de control de aceite , Sonda Lambda arriba y abajo

[Smartstream G1.5] Válvula solenoide de control de purga, relé de alta del ventilador de refrigeración, relé de baja del ventilador de refrigeración, solenoide VIS, válvula de control de aceite, sonda Lambda arriba y abajo

[( Diésel) 1.5 VGT] Relé del calentador de combustible, sensor de posición de la leva, relé de alta del ventilador de refrigeración, relé de baja del ventilador de refrigeración, interruptor de la luz de freno Lambda arriba y abajo

DCU1

40 A

[(Diésel) 1.5 VGT] Relé de la válvula dosificadora, unidad de control de la válvula dosificadora

EOP

30 A

[Smartstream G1.5] Bomba de aceite electrónica (solo espec. CVT ISG)

FULL HTR

30 A

[(Diésel) 1.5 VGT] Relé del calentador de combustible

ECU1

30 A

Relé principal

E-CLUTCH1

40 A

[Smartstream G1.5 T-GDi, (Diésel) 1.5 VGT] Unidad E-Clutch

E-CLUTCH2

15 A

[Smartstream G1.5 T-GDi, (Diésel) 1.5 VGT] Unidad E-Clutch

ECU2

15 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

ECU5

15 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

TCU1

25 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia), TCM (módulo de control de la transmisión)

IG2

40 A

Relé de arranque, relé ENC2, interruptor de encendido

IG1

40 A

Relé ACC, relé ENC1, interruptor de encendido

B+1

60 A

Bloque de conexiones de ICU (relé de corte automático de carga a largo plazo, fusible - interruptor de emergencia, conector de enlace de datos, interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada))

B+2

50 A

Bloque de conexiones de ICU (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS17)

B+3

60 A

Bloque de conexiones de ICU (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS18, IPS20)

BOMBA DE COMBUSTIBLE

20 A

Relé de la bomba de combustible

AMS

10 A

Sensor de la batería

CLAXON

15 A

Relé del claxon, relé del claxon de la alarma antirrobo

A/C

10 A

Relé del aire acondicionado

B+4

50 A

Bloque de conexiones de ICU (fusible - interruptor manual del asiento del conductor, AMP (amplificador), relé de la ventanilla eléctrica DCH., módulo de la ventanilla eléctrica de seguridad del conductor, relé de la ventanilla eléctrica IZQ., módulo de la ventanilla eléctrica de seguridad del conductor, módulo de control del asiento de ventilación de aire frontal, unidad del techo solar, relé de la puerta trasera)

C/FAN

40 A

[Smartstream G1.5] Relé del ventilador de refrigeración 2, Relé del ventilador de refrigeración 1

C/FAN

50 A

[(Diésel) 1.5 VGT] Relé del ventilador de refrigeración 2, Relé del ventilador de refrigeración 1

C/FAN

80 A

[Smartstream G1.5 T-GDi] Motor del ventilador de refrigeración

ECU6

10 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

SENSOR 4

10 A

[(Diésel) 1.5 VGT] Sensor de agua en el combustible, unidad del Relé de incandescencia

[Smartstream G1.5 T-GDi] Actuador de CVVD

TCU2

10 A

[Smartstream G1.5 T-GDi] Interruptor inhibidor (interruptor de cambio) [Transmisión automática], Bomba de aceite electrónica [Transmisión automática]

[(Diésel) 1.5 VGT] Interruptor inhibidor (interruptor de cambio) [Transmisión automática], TCM (módulo de control de la transmisión) [Transmisión automática]

[(Diésel) 1.5 VGT] Unidad de embrague electrónico [Manual sin embrague]

DCU4

15 A

[(Diésel) 1.5 VGT] Unidad de control de la válvula dosificadora

DCU3

20 A

[(Diésel) 1.5 VGT] Unidad de control de la válvula dosificadora

ECU3

20 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

INYECTOR

15 A

[Smartstream G1.5] Inyector #1/#2/#3/#4

SENSOR 3

10 A

[(Diésel) 1.5 VGT] Sensor de caudal de aire másico, sensor PM, actuador electrónico VGT (turbocompresor de geometría variable), válvula solenoide de derivación de refrigeración EGR

[Smartstream G1.5 T-GDi] Motor del ventilador de refrigeración

IGN COIL

20 A

Bobina de encendido #1 /#2/#3/#4, condensador

DCU2

20 A

[(Diésel) 1.5 VGT] Unidad de control de la válvula dosificadora

SGA

40 A

[Smartstream G1.5 T-GDi] Actuador de engranajes inteligente

DCT1

40 A

[Smartstream G1.5 T-GDi] Módulo de control de la transmisión (TCM)

DCT2

40 A

[Smartstream G1.5 T-GDi] Módulo de control de la transmisión (TCM)

DCT3

15 A

[Smartstream G1.5 T-GDi] Módulo de control de la transmisión (TCM)

CWD1

40 A

[Smartstream G1.5 T-GDi] Actuador de CWD

CWD2

15 A

[Smartstream G1.5 T-GDi] Actuador de CWD

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Símbolo

Tipo

Relé principal

MINI

Relé de arranque

MICRO

Relé del calentador del combustible

MICRO

Relé del ventilador 2 de refrigeración

MICRO

Relé del limpiaparabrisas 1

MICRO

Relé de DCU

MICRO

Relé del A/C

MICRO

Relé ACC

MICRO

Relé ENC1

MICRO

Relé ENC2

MICRO

Relé del ventilador 1 de refrigeración

MICRO

Relé del limpiaparabrisas 2

MICRO

Relé del claxon

MICRO

Relé del desempañador trasero

MICRO

Relé del ventilador

MICRO

Relé del limpiaparabrisas trasero

MICRO

Relé del claxon de alarma

MICRO

Relé de la bomba de combustible

MICRO
