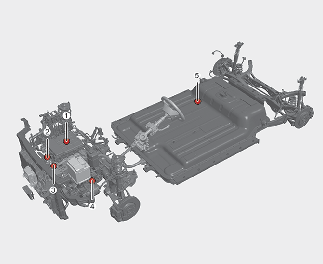

Componenti principali del veicolo elettrico

(1) Caricatore di bordo (OBC):Dispositivo esterno (bassa velocità) per la carica della batteria ad alta tensione.
(2) Inverter: Trasforma la corrente continua in corrente alternata per fornire energia al motore elettrico, e trasforma la corrente alternata in corrente continua per caricare la batteria ad alta tensione.
(2) LDC:Trasforma la potenzia erogata dalla batteria ad alta tensione in bassa tensione (12 V) per fornire potenza al veicolo (DC-DC).
(2) VCU: Funziona come supervisore del veicolo elettrico
(3) Motore elettrico: Usa l'energia elettrica immagazzinata nella batteria ad alta tensione per azionare il veicolo (funziona come il motore di un veicolo convenzionale).
(4) Ingranaggio riduttore : Trasmette la forza rotante del motore elettrico agli pneumatici con velocità e coppia appropriate.
(5) Batteria ad alta tensione (litio-ione-polimero) : Immagazzina e fornisce la potenza necessaria al veicolo elettrico per operare (la batteria accessoria da 12 V fornisce la potenza alle funzioni del veicolo come luci e tergicristalli).

* OBC: On-Board Charger (Caricatore di bordo)

* LDC: Low Voltage DC-DC Converter (Convertitore DC/DC bassa tensione)

* VCU: Vehicle Control Unit (Centralina del veicolo)

AVVERTENZA

Non rimuovere o smontare intenzionalmente i componenti ad alta tensione nonché connettori e connettori della batteria ad alta tensione. Inoltre, avere cura di non danneggiare i componenti ad alta tensione e la batteria ad alta tensione. Ciò potrebbe causare serie lesioni e impattare significativamente su funzionalità e durabilità del veicolo.
Per eventuali interventi di ispezione e manutenzione sui componenti e sulla batteria ad alto voltaggio, far ispezionare il veicolo da un'officina professionale. Kia consiglia di contattare un concessionario/centro di assistenza partner autorizzato Kia.
