1. Tenendo il pedale del freno premuto, inserire il freno di stazionamento.

2. Spegnere tutti gli interruttori, posizionare il commutatore in posizione P (Parcheggio) e spegnere il veicolo.

   Se si cerca di caricare con il commutatore non posizionato in P (Parcheggio), si sposterà automaticamente in P (Parcheggio).

   Tuttavia, per ragioni di sicurezza, caricare la batteria solo quando il commutatore è posizionato in P.

3. Aprire lo sportello per la ricarica premendo il simbolo [▶] dello stesso. Lo sportello non si aprirà, se la porta del veicolo è chiusa.



   AVVERTENZA

   Se non è possibile aprire lo sportello per la ricarica a causa delle temperature rigide, premere leggermente o togliere eventuale ghiaccio nelle vicinanze dello sportello. Non cercare di aprire lo sportello facendo forza. La porta di carica potrebbe rompersi se aperta con forza.

4. Aprire la porta di carica e premere la linguetta di rilascio coperchio presa di carica AC (1) per aprire il coperchio presa di carica AC.




   ATTENZIONE

   Per collegare il connettore di carica, disattivare il blocco porte per sbloccare il sistema di chiusura del connettore di carica.

   In caso contrario, il connettore di carica e l'entrata di carica del veicolo potrebbero subire danni.

5. Controllare se c'è polvere o qualche corpo estraneo sul connettore di carica e sulla presa di carica.

6. Afferrare l'impugnatura del connettore di carica e collegarlo all'entrata di carica CA del veicolo. Inserire a fondo il connettore. Se connettore di carica e terminale di carica non sono collegati a dovere, ciò potrebbe causare un incendio.

* Per maggiori informazioni su come eseguire la carica e su come scollegare, fare riferimento a Maggiori dettagli.

* La forma del connettore di carica può essere diversa per ogni costruttore.

* Modalità di caricamento AUTO/LOCK del connettore

Quando il connettore e l'ingresso di carica sono collegati, è possibile selezionare la modalità premendo il pulsante. Il connettore di carica sarà bloccato in tempi diversi, in funzione della modalità selezionata.

Modalità LOCK: il connettore di carica si blocca quando è collegato correttamente.

Modalità AUTO: il connettore di carica si blocca quando è collegato correttamente e si avvia il processo di carica.

Per maggiori informazioni, consultare Maggiori dettagli.

1. Collegare la spina di carica all'uscita elettrica di una stazione di carica CA per avviare la carica.

   Caricatore CA



2. Controllare se l'indicatore luminoso di ricarica nel cruscotto è acceso. La ricarica non sta avvenendo quando l'indicatore luminoso di ricarica è spento.

   Quando il connettore di ricarica e la spina di ricarica non sono collegati in maniera corretta, ricollegare il cavo di carica per ricaricare.




   ATTENZIONE

   • La carica può iniziare quando il pulsante POWER (accensione) è nella posizione OFF e il commutatore è in P (parcheggio). Una volta che la carica si è avviata, si possono usare componenti elettrici come la radio premendo il pulsante POWER nella posizione ACC o ON.

   • Durante la carica, è impossibile spostare il commutatore in una posizione diversa da P (parcheggio). La carica si interrompe immediatamente. Se si vuole riavviare la carica, mettere il commutatore in P (parcheggio) e premere il pulsante POWER (accensione) nella posizione OFF. Staccare e ricollegare il cavo di carica per riavviare la carica.

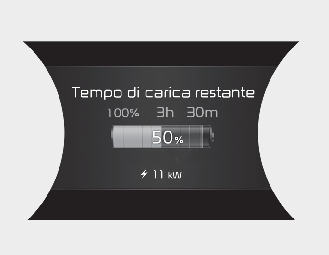

3. Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

   Anche aprendo la porta lato sedile del conducente mentre la carica è in corso, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.

   Quando è impostata la prenotazione carica / condizionamento aria / controllo remoto condizionatore, il tempo di carica stimato viene visualizzato come "--".




   ATTENZIONE

   A seconda della condizione e della durabilità della batteria ad alta tensione, delle specifiche del caricatore e della temperatura ambiente, il tempo richiesto per la carica della batteria può variare.



   ATTENZIONE

   Per scollegare il connettore di carica, disattivare il blocco porte per sbloccare il sistema di chiusura del connettore di carica.

   In caso contrario, il connettore di carica e l'entrata di carica del veicolo potrebbero subire danni.
