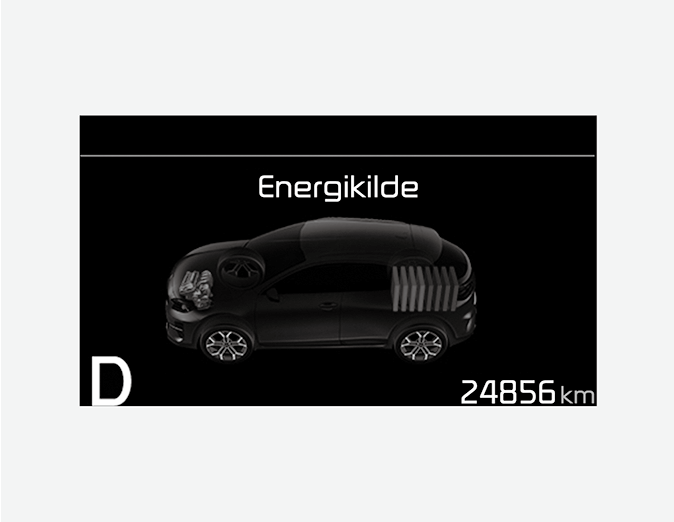

Bil står stille

Tilstanden betyder, at bilen står stille. (Der er intet energiflow)

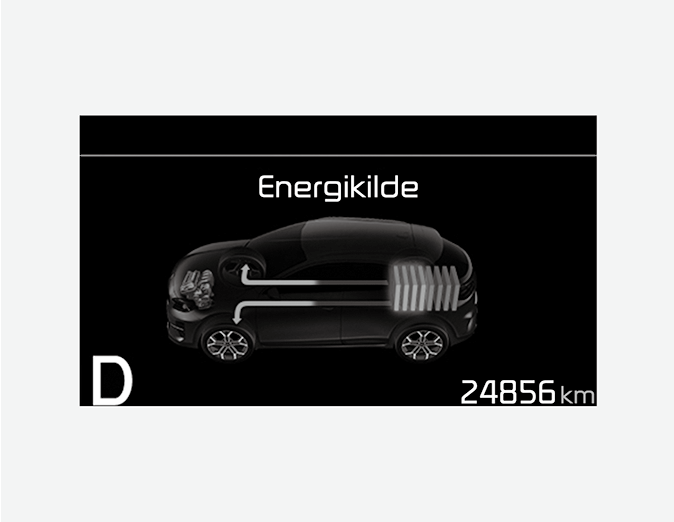

EV-fremdrift

Der bruges elektrisk kraft til at flytte bilen.

(Batteri → hjul)

Strømtilførsel

Der bruges elektrisk og motorkraft til at flytte bilen.

(Batteri & motor → hjul)

Kun fremdrift med motor

Der bruges elektrisk kraft til at flytte bilen.

(Motor → hjul)

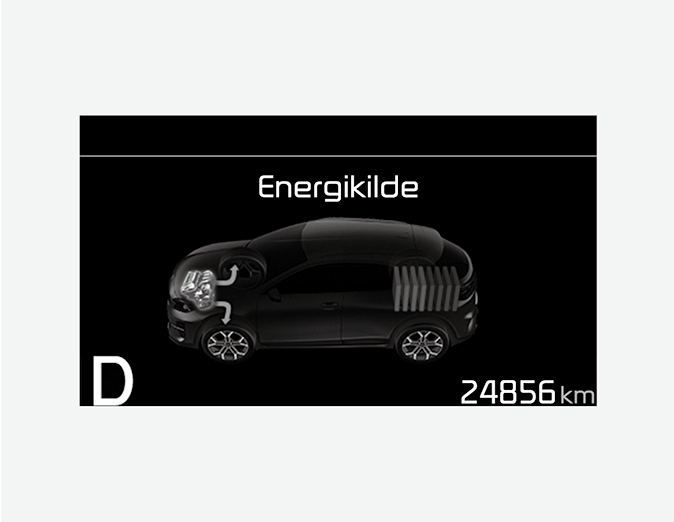

Motor-generering

Bilen er stoppet, mens motoren oplader hybridbatteriet.

(Motor → batteri)

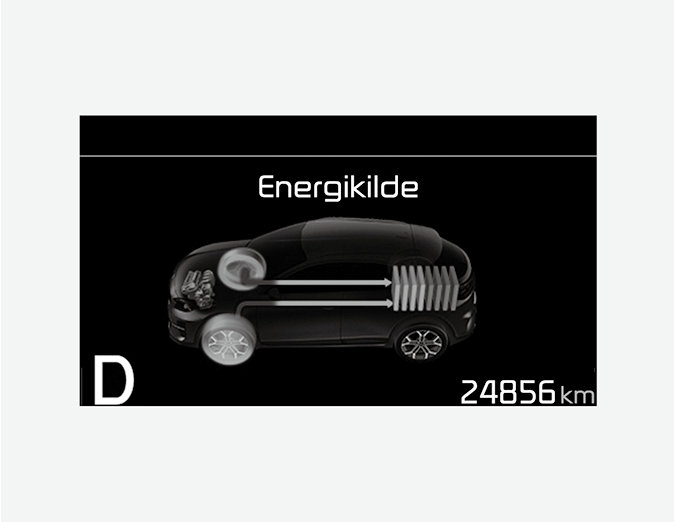

Regeneration

Hybridbatteri bliver opladet ved hjælp af regenerativ bremsning.

(Hjul → batteri)

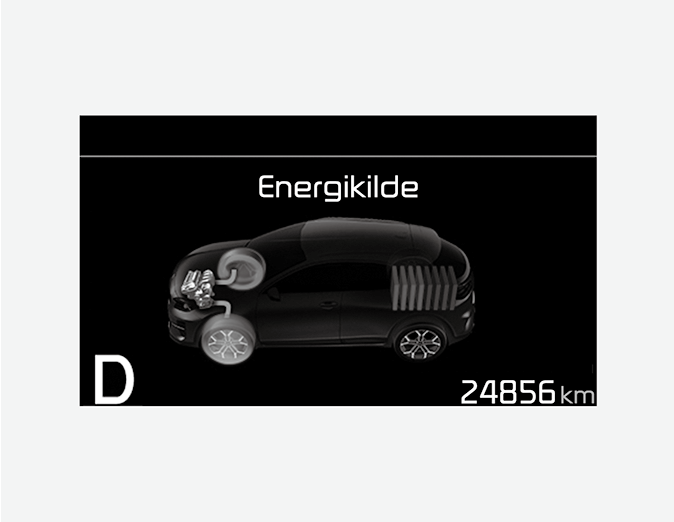

Motorbremse

Bilen bremses af motorkompression.

(Hjul → motor)

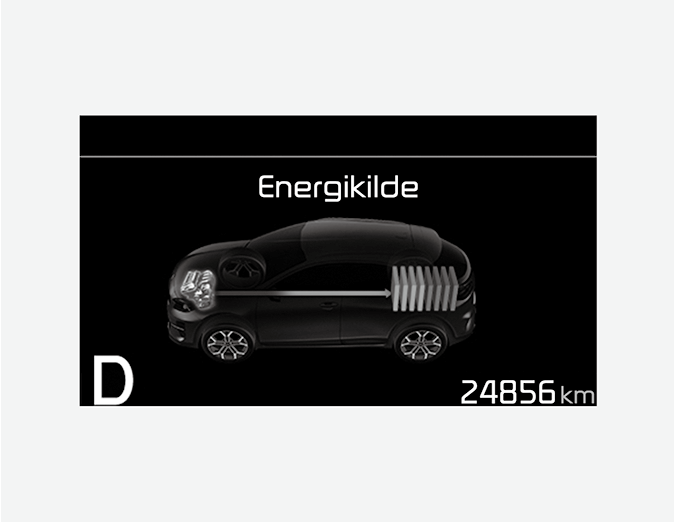

Kraftoverskud

Motoren kører bilen og oplader hybridbatteriet.

(Motor → hjul & batteri)

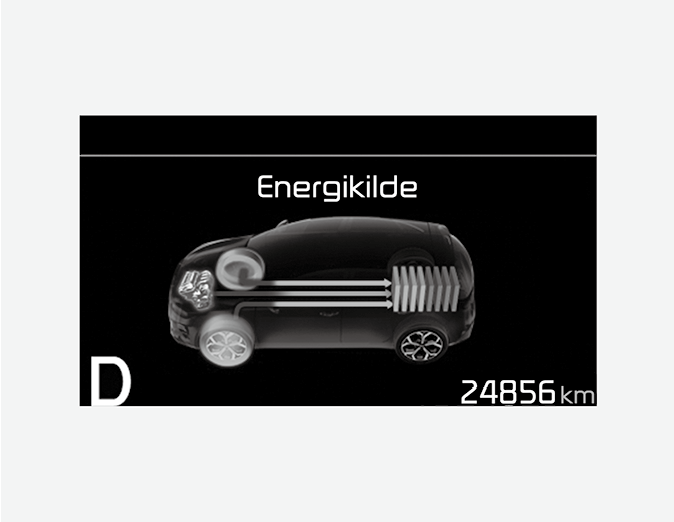

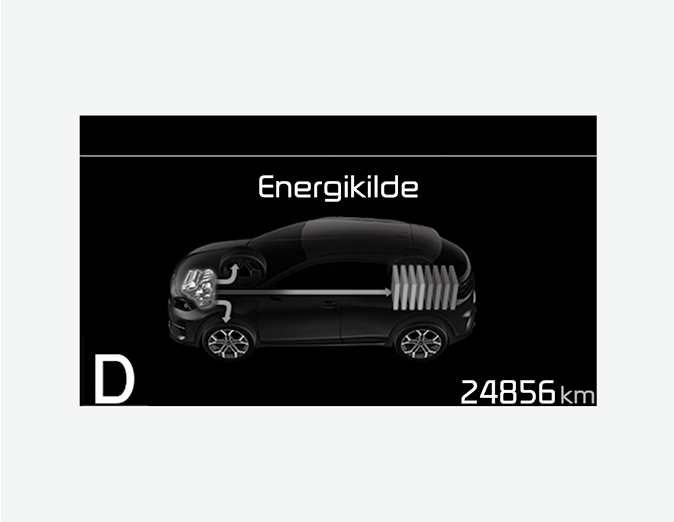

Motorgenerering/motordrift

Bilen bremses af motorkompression og regenerativ bremsning. Hybridbatteri bliver opladet ved hjælp af regenerativ bremsning.

(Motor → batteri → hjul)

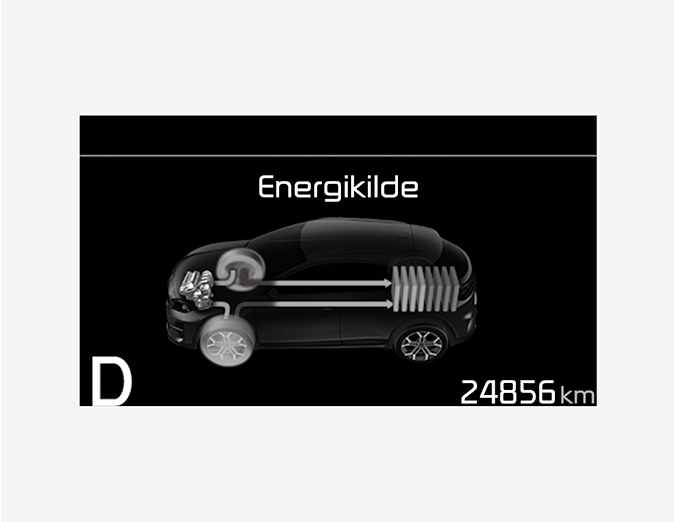

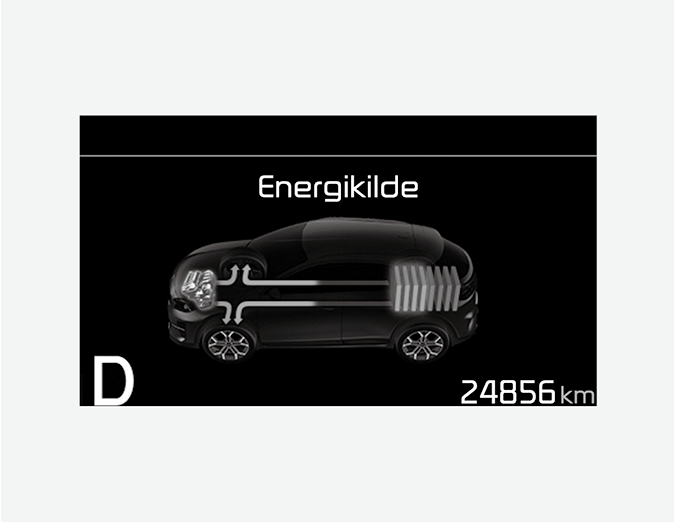

Motorgenerering/regenerering

Motoren og det regenerative bremsesystem oplader hybridbatteriets deceleration.

(Motor & hjul → batteri)

Motorbremse/regenerering

Motorkompressionen kan bruges til at bremse bilen. Det regenerative bremsesystem kan bruges til at oplade hybridsystemet.

(Hjul → motor & batteri)
