Komponenter i plug-in hybridbilen
* Den faktiske funktion kan se anderledes ud end på illustrationen.
-
Motor: 1.6L
-
Motor: 44,5 kW
-
Gear: 6DCT
-

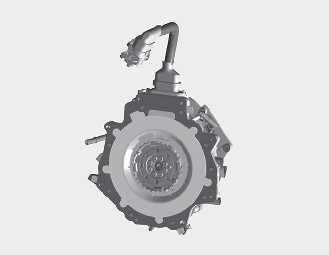

Hybridstartgenerator (HSG)
-
HPCU (Hybrid Power Control Unit)
-
Højspændingsbatterisystem
-
Regenerativt bremsesystem
-
Virtuelt motorlydsystem (VESS)
Hybridbatteriet bruger højspænding til at drive den elektriske motor og andre komponenter. Højspænding er meget farlig at røre ved.
Deres bil er udstyret med orangefarvet isolering og belægninger over højspændingskomponenter for at beskytte mennesker mod elektrisk stød. Der sidder advarselsmærkater om højspænding på nogle systemkomponenter som ekstra advarsler. Få bilen synet af en professionel mekaniker. Kia anbefaler, at du besøger en autoriseret Kia forhandler/service partner.
De må aldrig røre ved højspændingskomponenter, der er orange eller mærkede, herunder ledninger, kabler og tilslutninger. Hvis isoleringer eller belægninger beskadiges eller fjernes, kan det resultere i alvorlig personskade eller dødsfald som følge af elektrisk stød.

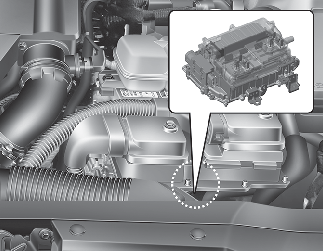

De må aldrig røre ved HPCU'en, når De udskifter sikringer i motorrummet. HPCU'en er under høj spænding. Det kan resultere i elektrisk stød, alvorlig personskade eller dødsfald, hvis De rører ved HPCU'en.
-

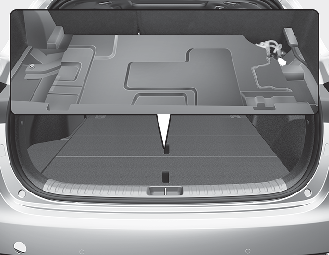

Opbevar ikke ting i området bag ved højspændingsbatteriet. I et sammenstød kan batteriet blive ustabilt, eller dets ydeevne kan falde.
-
De må ikke bruge stor kraft eller lægge ting på bagsmækken. Forsøg på dette kan skævvride højspændings-boksen, hvilket kan forårsage et sikkerhedsproblem eller forringelse af ydeevnen.
-
Vær forsigtig, når De læsser brandbare væsker i bagsmækken. Det kan forårsage forringelse af drift eller sikkerhed, hvis væsken lækker og løber ind i højspændingsbatteriet.
Som med alle batterier, skal De undgå væskekontakt med hybridbatteriet. Hvis batteriet beskadiges, og der kommer akkumulatorvæske i kontakt med kroppen, tøj eller øjnene, skal De straks skylle med store mængder frisk vand fra hanen.
Brug ikke en batterioplader af andet mærke til at oplade hybridbatteriet. Dette kan forårsage dødsfald eller alvorlig personskade.
Dybe vandpytter
-
Undgå at køre i dybe vandpytter, da dette kan resultere i, at Deres bil bliver gennemblødt af vand og at højspændingskomponenter bliver beskadigede.
-
De må ikke røre ved nogen af højspændingskomponenterne i Deres bil, hvis Deres bil er kommet i vand i en dybde, der svarer til halvdelen af bilens højde. Hvis De rører ved højspændingskomponenter, der har været under vand, kan det resultere i alvorlig forbrænding eller elektrisk stød, der kan medføre dødsfald eller alvorlig personskade.
Transport af væsker i bagsmækken
De må ikke læsse store mængder vand i åbne beholdere ind i bilen. Hvis vandet spildes på HEV-batteriet, kan det medføre en kortslutning og skade på batteriet.
Rengøring af motoren
Når De rengør motorrummet, må De ikke vaske med vand. Vand kan forårsage, at der opstår en elektrisk lysbue, hvilket kan beskadige elektroniske dele og komponenter.
Udsættelse for højspænding
-
Højspændingen i hybridbatteriets system er meget farlig og kan forårsage alvorlig brandskade og elektrisk stød. Dette kan resultere i alvorlig personskade eller dødsfald.
-
Af hensyn til Deres sikkerhed må De aldrig røre ved, udskifte, afmontere eller fjerne nogen dele af hybridbatteriets system, herunder komponenter, kabler eller tilslutninger.
Brug af vand eller væsker
Hvis vand eller væsker kommer i kontakt med hybridsystemets komponenter, og De også er i kontakt med vandet, kan det resultere i alvorlig personskade eller dødsfald på grund af elektrisk stød.
Varme komponenter
Når hybridbatteriets system er i drift, kan HEV-batteriets system blive varmt. De kan risikere at få varme-brandsår, hvis De rører ved komponenter i HEV-systemet, selv om disse er isolerede.
Langvarig parkering
Langvarig parkering kan forårsage batteriafladning og driftsfejl på grund af naturlig afladning. Det anbefales at køre mere end 15 km med køretøjet cirka en gang hver anden måned. Batteriet oplades automatisk, når du kører bilen.
Sikkerhedsstik
De må aldrig røre ved sikkerhedsstikket. Sikkerhedsstikket er tilsluttet højspændingsbatteriets system. Hvis De rører ved sikkerhedsstikket, kan vil det resultere i dødsfald eller alvorlig personskade. Servicepersonale skal følge proceduren i servicemanualen.
