Beskrivelse af sikring-/relæpanel

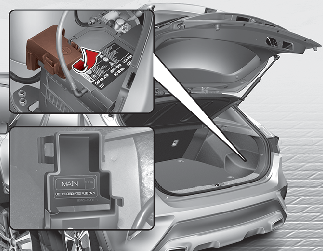

Indvendige dæksler til sikrings/relæpanel, nvor De kan finde sikrings/relæetiketten, der beskriver sikring/relæ-navn og -kapacitet.
Ikke alle sikringspanel-beskrivelser i denne manual kan passe på bilen. Det passer på tidspunktet, hvor manualen er udgivet. Når De kontrollerer sikringspanelet i din bil, så gør det i henhold til sikringspanel-mærkatet.
Sikringspanel i førersiden (plug-in-hybrid)
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
HPCU (Hybrid Power Control Unit) |
|
MEMORY1 |
 |
10 A |
Førersædets IMS-modul (integreret hukommelsessystem), kontrolmodul for A/C, elbagklapmodul, instrumentklynge |
|
MODULE1 |
 |
10 A |
Data Link-stik, fareafbryder, instrumentklynge, ICM (integreret kredsløbsmodul) relæboks (sidespejl foldet/udfoldet; brændstofdæksel), automatisk lys- & fotosensor, konsolkontakt, førersæde/passager-smartkey udvendigt håndtag, lampe til ladeforbindelse, samleblok til motorrum (lader låst relæ, lader oplåst relæ) |
|
BAGKLAP |
 |
10 A |
Bagklaprelæ |
|
P/WDW RH |
 |
25 A |
Elvindue højre side relæ, sikkerhedsmodul for elvinduer for, sikkerhedsmodul for elvindue bag højre side |
|
P/WDW LH |
 |
25 A |
Elvindue venstre side relæ, sikkerhedsmodul for elvinduer for, sikkerhedsmodul for elvindue bag venstre side |
|
PASSAGERSÆDETS BETJENING |
 |
25 A |
Førersædets IMS-modul (integreret hukommelsessystem), førersædets manuelle omskifter |
|
MODULE4 |
 |
7,5 A |
Parkeringsassistent-parallelt kontrolmodul, kollisionsafbryder, IBU (integreret kropskontrolenhed), frontkamera, bageste hjørneradar LH/RH, elektronisk parkeringsbremsekontakt, VESS-højttaler, elektrisk vandpumpe (motor), frontradar |
|
OBC |
 |
10 A |
OBC (On-Board Charger)-enhed |
|
SÆDEVARMER I BAG |
 |
20 A |
Kontrolmodul for bagsædevarmer |
|
OPVARMET SPEJL |
 |
10 A |
Fører/passager elsidepejl, A/C kontrolmodul |
|
SÆDEVARMER FORAN |
 |
20 A |
Forsædevarmer-modul, forsæde-luftventilations-kontrolmodul |
|
IG3 |
 |
20 A |
Sikringsboks nedre bag (IG3 1 relæ), ICM (integreret kredsløbsmodul) relæboks (IG3 2/3 relæ) |
|
MULTIMEDIE |
 |
15 A |
Hovedenhed for audio, audio/video og navigation |
|
MODULE5 |
 |
10 A |
Kontrolmodul for bagsædevarmer, kontakt til instrumentbræt, Datalink-forbindelse, elektrokromisk spejl, hovedenhed til audio/video og navigation, belysning i gearbælger til automatgear (ATM), A/C kontrolmodul, kontrolmodul til forsædevarme, kontrolmodul til luftventilation ved forsæder, fører-IMS-modul, forlygter ventre/højre |
|
BAGRUDENS VINDUESVISKER |
 |
15 A |
Bagrudens vinduesvisker-motor, ICM (integreret kredsløbsmodul), relæbox (bagrudens vinduesvisker-relæ) |
|
DR LOCK |
 |
20 A |
Dørens låse-/oplåserelæ, integreret kredsløbsmodul (ICM) relæboks (dead lock-relæ) |
|
IBU1 |
 |
15 A |
IBU (integreret karosseristyrings-enhed) |
|
BREMSEKONTAKT |
 |
10 A |
IBU (integreret karosseristyrings-enhed), stoplys-kontakt |
|
PASSAGERSÆDE PASS |
 |
10 A |
Manuel kontakt til passagersæde |
|
IG1 |
 |
25 A |
PCB-blok (sikringsnavn - IG3 1, HEV HCU2, IEB4, DCT4) |
|
VINDUESVISKER |
 |
10 A |
PCB-blok (forrudens vinduesvisker-relæ (lav)), forrudens vinduesvisker-motor, IBU (integreret karosseristyringsenhed), ECM (kontrolmodul for motor) |
|
A/C1 |
 |
7,5 A |
Samleblok motorrum (relæ til PTC HEATER 2, PTC HEATER 1, relæ til lader oplåsning), kontrolmodul til air conditioner, elektrisk air conditioner-kompressor |
|
AIR BAG2 |
 |
10 A |
SRS-kontrolmodul |
|
VASKER |
 |
15 A |
Multifunktionsafbryder |
|
BATTERISTYRING |
 |
10 A |
Kontrolmodul for BMS (Battery Management System) |
|
MDPS*1 |
 |
7,5 A |
MDPS-enhed (motordrevet servostyring) |
|
MODULE7 |
 |
7,5 A |
Kontrolmodul for bagsædevarmer, kontrolmodul for forsædevarmer, kontrolmodul for forsæde-luftventilations, dysevarmer, ventilatorstyring |
|
SOLTAG 2 |
 |
20 A |
Panoramasoltagsmotor |
|
SOLTAG 1 |
 |
20 A |
Panoramasoltagsmotor |
|
KONTROLPANEL |
 |
7,5 A |
Instrumentgruppe |
|
MODULE3 |
 |
7,5 A |
Kontakt for sport-tilstand, kontakt for lampeskift |
|
START |
 |
7,5 A |
Blokeringskontakt, |
|
IBU2 |
 |
7,5 A |
IBU (integreret karosseristyrings-enhed) |
|
AIR BAG IND |
 |
7,5 A |
Instrumentklynge, farekontakt |
|
MODULE6 |
 |
7,5 A |
IBU (integreret karosseristyrings-enhed) |
|
MODULE2 |
 |
10 A |
Hovedenhed for audio, audio/video og navigation, BCM (karosseristyringsmodul), trådløs oplader, samleblok i motorrum (strømudgangsrelæ), afbryder for strøm til sidespejl |
|
AIR BAG1 |
 |
15 A |
SRS-kontrolmodul |
|
STRØMUDTAG |
 |
20 A |
Strømudtag venstre side |
*1: MDPS (Motordrevet servostyring) er det samme som EPS (Servostyring).

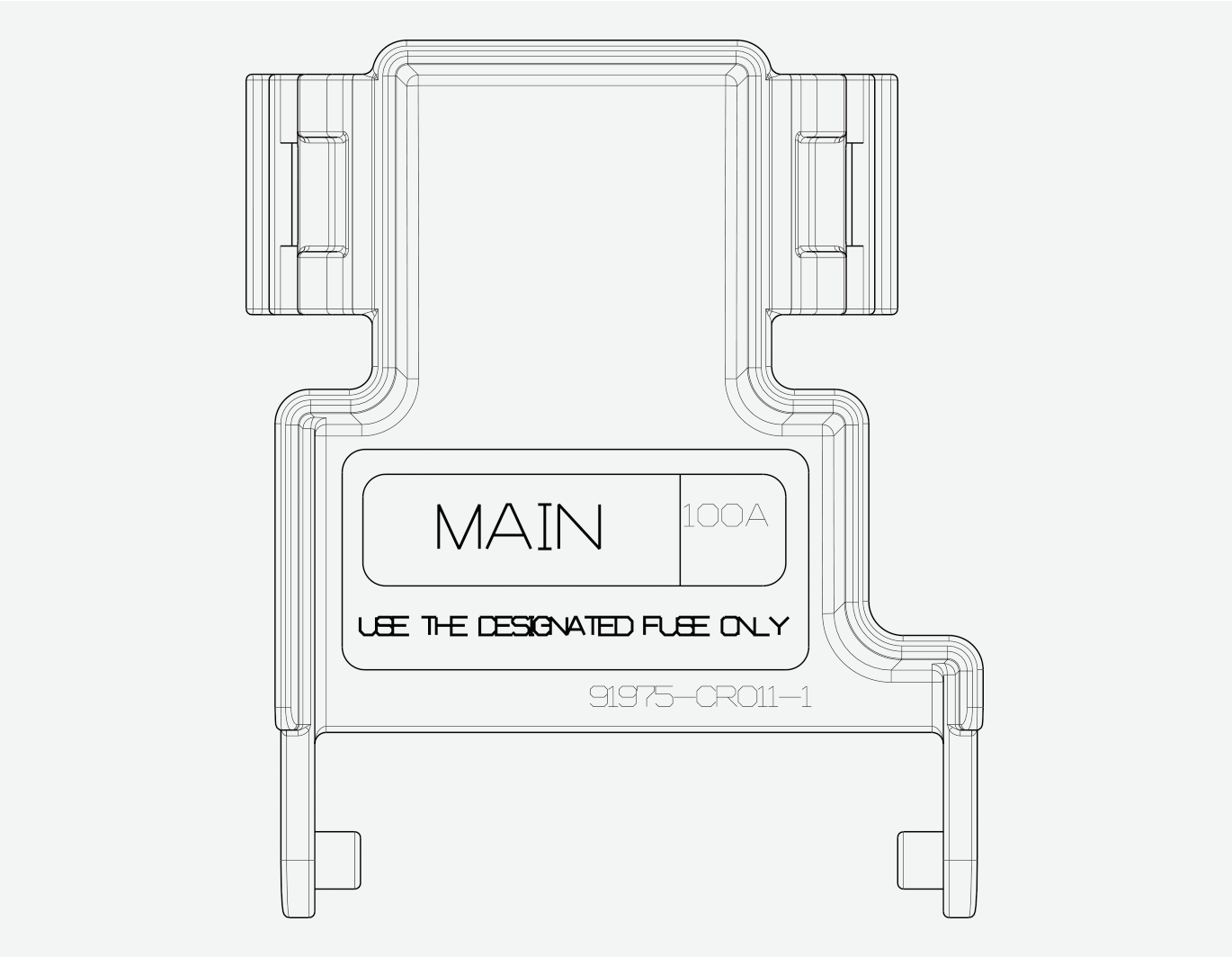

Dæksel til batteri-pol (plug-in-hybrid)
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
MDPS*1 |
|
80 A |
MDPS-enhed (motordrevet servostyring) |
|
BATT5 |
 |
60 A |
PCB-blok (sikringsnavn: BATTERY C/FAN, WIPER, HORN, ECU2, Engine Control Relay) |
|
BATT2 |
 |
60 A |
ICU samleblok (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATT3 |
 |
60 A |
ICU samleblok (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
ICU samleblok (sikringsnavn: TAIL GATE, P/WDW RH, P/WDW RH, P/SEAT DRV, S/HEATER FRT, IG3, P/SEAT PASS, MDPS (motordreven servostyring), SUNROOF 2, SUNROOF 1) |
|
KØLERVENTILATOR 1 |
|
60 A |
VENTILATOR 1-relæ |
|
IEB1 |
 |
60 A |
Integreret elektrisk bremsemodul |
|
BLÆSER |
 |
40 A |
BLÆSER-relæ |
|
IG1 |
|
40 A |
PDM 2 (IG1) relæ, PDM 1 (ACC) relæ |
|
IG2 |
 |
40 A |
PDM 3 (IG2) relæ |
|
KØLERVENTILATOR 2 |
|
80 A |
Ventilatorstyring |
|
IEB3 |
 |
60 A |
Integreret elektrisk bremsemodul |
|
PTC HEATER1 |
 |
50 A |
PTC-VARMER 1-relæ |
|
PTC HEATER2 |
 |
50 A |
PTC-VARMER 2-relæ |
|
PANEL-AKTUATOR |
 |
15 A |
Panel-aktuator (HEV) |
|
POWER OUTLET3 |
 |
20 A |
Bagerste strømudtag |
|
POWER OUTLET2 |
 |
20 A |
Strømudtag højre side |
|
IG3 2 |
 |
10 A |
Instrumentklynge, ladelampe, hovedenhed for audio, audio/video og navigation |
|
DCT3 |
 |
15 A |
TCM (transmissionskontrolmodul) |
|
EWP |
 |
10 A |
Elektrisk vandpumpe (Motor) |
|
BRÆNDSTOFPUMPE |
 |
20 A |
BRÆNDSTOFPUMPE-relæ |
|
BATT1 |
 |
40 A |
ICU samleblok (LONG TERM LOAD LATCH RELAY, sikringsnavn: HEV ECU1, MODULE1, OBC (indbygget lader), S/HEATER RR, DR LOCK, IBU (integreret karosseristyringsenhed)1, BRAKE SWITCH, AIR BAG2) |
|
DCT1 |
 |
40 A |
TCM (transmissionskontrolmodul) |
|
DCT2 |
 |
40 A |
TCM (transmissionskontrolmodul) |
|
TYVERIALARM |
 |
10 A |
ICM (integreret kredsløbsmodul) relæboks (tyverialarmhorn) |
|
AMS |
 |
10 A |
Batteri sensor |
|
RR HTD |
 |
40 A |
OPVARMET AF BAGSÆDE-relæ |
|
IEB2 |
 |
40 A |
Integreret elektrisk bremseenhed, multifunktionel kontrolforbindelse |
|
PTGM |
 |
30 A |
Elbagklapmodul |
|
POWER OUTLET1 |
 |
40 A |
STRØMUDTAG-relæ |
|
IG3 4 |
 |
10 A |
OBC (On-Board Charger)-enhed, HPCU (Hybrid Power Control Unit), ECM (Engine Control Module), TCM (Transmission Control Module) |
|
IG3 3 |
 |
10 A |
Elektrisk vandpumpe (HEV) |
|
IG3 5 |
 |
10 A |
Styringsmodul for BMS (Battery Management System), blokeringskontakt, BATTERY C/FAN relæ, ICU samleboks (IPS styringsenhed) |
*1: MDPS (Motordrevet servostyring) er det samme som EPS (Servostyring).
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Motorrum nedre sikringsboks (PTC HEATER 2 relæ) |
|
HEV HCU2 |
 |
15 A |
HPCU (Hybrid Power Control Unit), panelaktuator (HEV) |
|
IEB4 |
 |
10 A |
Integreret elektrisk bremseenhed, multifunktionel kontrolforbindelse |
|
DCT4 |
 |
15 A |
Sport Mode-kontakt |
|
SENSOR3 |
 |
10 A |
Samleboks i motorrum (FUEL PUMP relæ) |
|
BATTERIVENTILATOR |
 |
15 A |
Samleboks i motorrum (BATTERY C/FAN relæ) |
|
VINDUESVISKER |
 |
25 A |
Forrudeviskerrelæ |
|
HORN |
 |
15 A |
Horn relæ |
|
SENSOR2 |
 |
10 A |
Samleboks i (COOLING FAN 1 Relay, TIV Relay), sensor for knastakselposition #1 (indtag), sensor for knastakselposition #2 (udstødning), rensekontrolventil, Ma luftflowsensor, oliekontrolventil #1 (ind), oliekontrolventil #2 (ud) |
|
ECU1 |
 |
20 A |
ECM (motorkontrolmodul) |
|
SENSOR1 |
 |
15 A |
Iltsensor (op/ned) |
|
TÆNDINGSSPOLE |
 |
20 A |
Tændingsspole #1/#2/#3/#4 |
|
ECU2 |
 |
15 A |
ECM (motorkontrolmodul) |
|
Symbol |
Relænavn |
Type |
|---|---|---|
|
|
PTC-VARMER 2-relæ |
MICRO |
 |
PDM 2 (IG1) relæ |
MICRO |
|
|
BATTERY C/FAN relæ |
MICRO |
|
|
BRÆNDSTOFPUMPE-relæ |
MICRO |
 |
CHARGER LOCK relæ |
MICRO |
 |
FTIV relæ |
MICRO |
 |
PDM 3 (IG2) relæ |
MICRO |
 |
PDM 1 (ACC)-relæ |
MICRO |
 |
VENTILATOR 1-relæ |
MINI |
|
|
BLÆSER-relæ |
MINI |
 |
PTC-VARMER 1-relæ |
MICRO |
|
|
OPVARMET AF BAGSÆDE-relæ |
MICRO |
 |
CHARGER UNLOCK relæ |
MICRO |
 |
STRØMUDTAG-relæ |
MICRO |
 |
IG3 1 relæ (motorrum nedre sikringsboks) |
MICRO |
