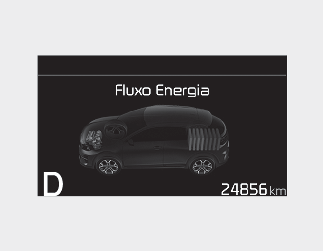

Paragem do veículo

Neste modo o veículo está parado. (Não há fluxo de energia.)

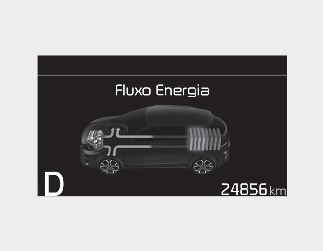

Propulsão do EV

É utilizada energia elétrica para movimentar o veículo.

(Bateria → pneu)

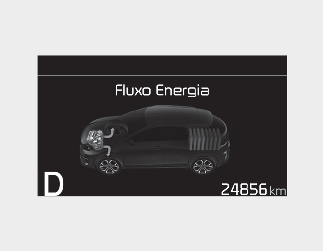

Assistência de energia

A energia elétrica e do motor é utilizada para movimentar o veículo.

(Bateria e motor → pneu)

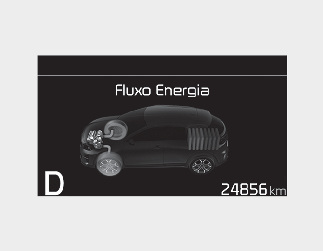

Propulsão apenas do motor

A energia do motor é utilizada para movimentar o veículo.

(Motor → pneu)

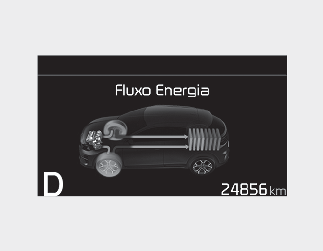

Geração do motor

O veículo está parado com o motor a carregar a bateria híbrida.

(Motor → bateria)

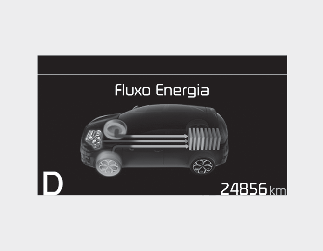

Regeneração

A bateria híbrida está a ser carregada por travagem regenerativa.

(Pneu → bateria)

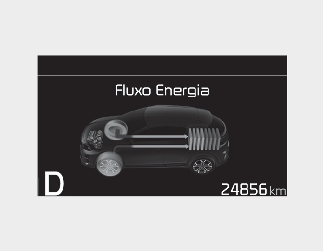

Travagem com o motor

O veículo está a ser desacelerado pela compressão do motor.

(Pneu → motor)

Reserva de energia

O motor está a dirigir o veículo e a carregar a bateria híbrida.

(Motor → pneu e bateria)

Geração do motor/acionamento por motor

O veículo está a ser desacelerado pela compressão do motor e travagem regenerativa. A bateria híbrida está a ser carregada por travagem regenerativa.

(Motor → bateria → pneu)

Geração do motor/regeneração

O motor e o sistema de travagem regenerativa carregam a desaceleração da condução da bateria híbrida.

(Motor e pneu → bateria)

Travagem com o motor/regeneração

A compressão do motor pode ser utilizada para desacelerar o veículo. O sistema de travagem regenerativa pode ser utilizado para carregar o sistema híbrido.

(Pneu → motor e bateria)
