Direcionamento dos faróis e luzes de nevoeiro dianteiras (Europa)

Direcionamento dos faróis

Carrinha
CUV
1
Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.
2
O veículo deverá estar estacionado numa superfície plana.
3
Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.
4
Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais brilhante assente nas linhas horizontal e verticais.
5

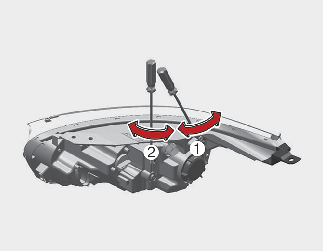

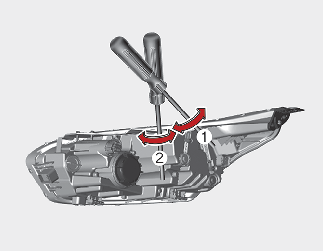

Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

Direcionamento das luzes de nevoeiro dianteiras - Para CUV

  • As luzes de nevoeiro podem ser direcionadas da mesma maneira que os faróis.
  • Com as luzes de nevoeiro dianteiras e a bateria em condições normais, direcione estas luzes.

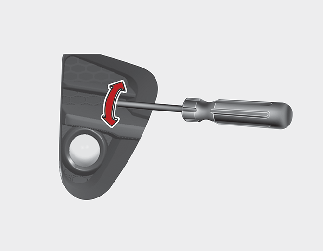

  • Para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo, rode a chave para a direita ou para a esquerda.

Ponto focal

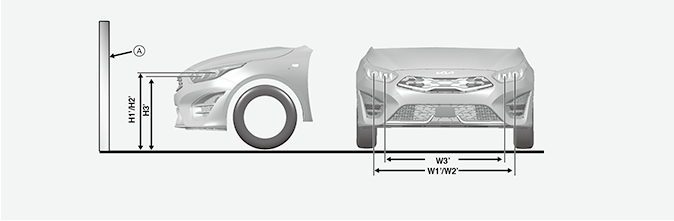

Carrinha (modelo padrão)

* A: Ecrã

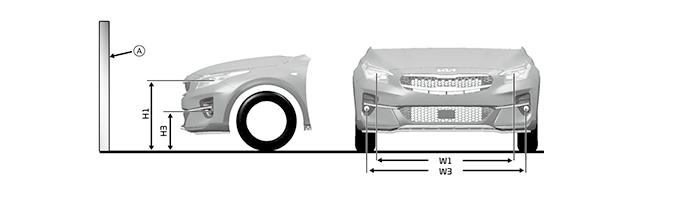

CUV (pneu de 16/18 polegadas)

* A: Ecrã

Carrinha

Condições do veículo

Faróis dianteiros (tipo LED)

Altura ao solo

Distância entre as luzes

Médios/máximos

Luzes de nevoeiro

Médios/máximos

Luzes de nevoeiro

H1'/H2'

H3'

W1'/W2'

W3'

Sem condutor

[mm (pol.)]

706 (27,8)

686 (27,0)

1404 (55,3)

1191 (48,9)

Com condutor

[mm (pol.)]

700 (27,5)

682 (26,9)

1404 (55,3)

1191 (48,9)

CUV (pneu de 16 polegadas)

Condições do veículo

Faróis dianteiros (tipo LED)

Luzes de nevoeiro dianteiras (Tipo lâmpada)

Altura ao solo

Distância entre as luzes

Altura ao solo

Distância entre as luzes

Médios/máximos

Médios/máximos

H3

W3

H1

W1

Sem condutor

[mm (pol.)]

743 (29,3)

1339 (52,7)

423 (16,7)

1547 (60,9)

Com condutor

[mm (pol.)]

737 (29,0)

1339 (52,7)

429 (16,9)

1547 (60,9)

CUV (pneu de 18 polegadas)

Condições do veículo

Faróis dianteiros (tipo LED)

Luzes de nevoeiro dianteiras (Tipo lâmpada)

Altura ao solo

Distância entre as luzes

Altura ao solo

Distância entre as luzes

Médios/máximos

Médios/máximos

H3

W3

H1

W1

Sem condutor

[mm (pol.)]

754 (29,7)

1339 (52,7)

435 (17,1)

1547 (60,9)

Com condutor

[mm (pol.)]

748 (29,4)

1339 (52,7)

429 (16,9)

1547 (60,9)

Médios (Veículo LHD)

Com base num ecrã de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Chão

F: Linha de recorte

1
Ligue os médios com 1 condutor (75 kg) no veículo.
2
A linha de recorte deve ser projetada na linha de recorte exibida na imagem.
3
Primeiro, ajuste a linha de recorte para que corresponda à linha horizontal e, em seguida, ajuste com a linha vertical.
4
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

* Se for necessário efetuar o nivelamento, ajuste o ponto de nivelamento após a medição atual da distância ao chão de um veículo. A Kia também recomenda que visite um concessionário/parceiro de serviços autorizado Kia. Isto deve-se porque poderá existir uma diferença da distância real ao chão de um veículo.

Médios (Veículo RHD)

Com base num ecrã de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Chão

F: Linha de recorte

1
Ligue os médios com 1 condutor (75 kg) no veículo.
2
A linha de recorte deve ser projetada na linha de recorte exibida na imagem.
3
Primeiro, ajuste a linha de recorte para que corresponda à linha horizontal e, em seguida, ajuste com a linha vertical.
4
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

* Se for necessário efetuar o nivelamento, ajuste o ponto de nivelamento após a medição atual da distância ao chão de um veículo. A Kia também recomenda que visite um concessionário/parceiro de serviços autorizado Kia. Isto deve-se porque poderá existir uma diferença da distância real ao chão de um veículo.

Luz de nevoeiro dianteira

Com base num ecrã de 10 m

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda

C: Linha vertical do centro da lâmpada da luz de nevoeiro direita

D: Linha horizontal do centro da lâmpada da luz de nevoeiro

E: Chão

F: Linha de recorte

G: Limite superior

1
Ligue a luz de nevoeiro dianteira sem o condutor a bordo.
2
A linha de recorte deve ser projetada no alcance admissível (zona sombreada).

* Se for necessário efetuar o nivelamento, ajuste o ponto de nivelamento após a medição atual da distância ao chão de um veículo. A Kia também recomenda que visite um concessionário/parceiro de serviços autorizado Kia. Isto deve-se porque poderá existir uma diferença da distância real ao chão de um veículo.
