Περιγραφή πίνακα ασφαλειών/ρελέ

Στο εσωτερικό των καλυμμάτων του πίνακα ασφαλειών/ρελέ, μπορείτε να βρείτε την ετικέτα των ασφαλειών/ρελέ που περιγράφει το όνομα και τη χωρητικότητα των ασφαλειών/ρελέ.

ΣΗΜΕΙΩΣΗ

Ενδέχεται να μην ισχύουν όλες οι περιγραφές ασφαλειοθηκών αυτού του εγχειριδίου για το δικό σας αυτοκίνητο. Οι πληροφορίες ήταν ακριβείς κατά τον χρόνο εκτύπωσης του εγχειριδίου. Όταν θέλετε να ελέγξετε την ασφαλειοθήκη του αυτοκινήτου σας, ανατρέξτε στην αντίστοιχη ετικέτα.

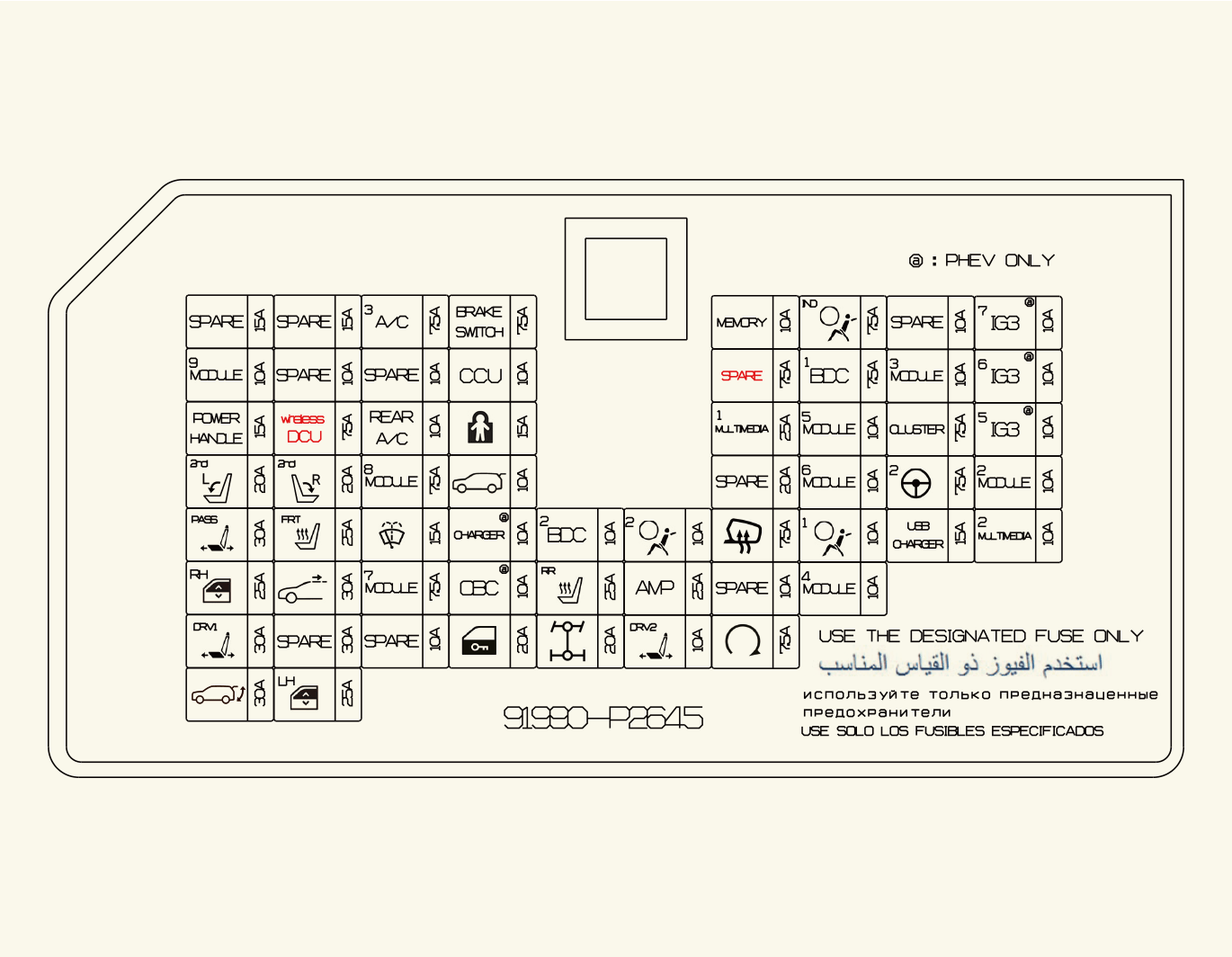

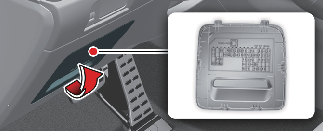

Ασφαλειοθήκη πλευράς οδηγού

PDC

Όνομα ασφάλειας	Ονομαστική τιμή ασφάλειας	Προστατευόμενο κύκλωμα
A/C3	7,5A	MTC/DATC, ERJB(PTC HEATER2 RELAY)
BRAKE SWITCH	7,5A	BDC (Ελεγκτής αμαξώματος), Διακόπτης φώτων στάθμευσης
MEMORY	10A	Ταμπλό, ISG LDC 450W, Μονάδα λυχνίας χαμηλού φωτισμού, λυχνία χαμηλού φωτισμού για αριστεροτίμονα/δεξιοτίμονα οχήματα, BDC, ενσωματωμένη μονάδα κάμερας, HUD, MTC/DATC, ADAS PRK ECU, διακόπτης πίσω κλιματιστικού
A/BAG IND	7,5A	Κονσόλα οροφής
MODULE9	10A	OBD, ηλεκτρομαγνητική βαλβίδα, διακόπτης κινδύνου, διακόπτης πολλαπλών λειτουργιών, αισθητήρας βροχής, αισθητήρας σειρήνας UIP, κεντρικός διακόπτης ηλεκτρικών παραθύρων, διακόπτης εξωτερικής λαβής οδηγού, διακόπτης εξωτερικής λαβής συνοδηγού, μονάδα ηλεκτρικής πόρτας πορτμπαγκάζ, μονάδα ηλεκτροκίνητου καθίσματος μπροστινών καθισμάτων, μονάδα τηλεματικής (για τη Ρωσία)
CCU	10A	CCU (Κεντρική μονάδα επικοινωνίας)
BDC1	7,5A	BDC (Ελεγκτής αμαξώματος)
MODULE3	7,5A	CCU (Κεντρική μονάδα επικοινωνίας), DCU (Μονάδα συνδεσιμότητας δεδομένων), Διακόπτης φώτων στάθμευσης
POWER HANDLE	15A	Ανακλινόμενη μονάδα τηλεματικής
wireless DCU	7,5A	DCU (Μονάδα συνδεσιμότητας δεδομένων)
RR A/CON	10A	Διακόπτης πίσω κλιματιστικού, Μοτέρ φυσητήρα πίσω κλιματιστικού
CHILD LOCK	15 A	Κλείδωμα ασφαλείας πίσω πόρτας για παιδιά για αριστεροτίμονα/δεξιοτίμονα οχήματα
MULTI MEDIA1	25A	ISG LDC 200W, CCNC (Συνδεδεμένος θάλαμος πλοήγησης αυτοκινήτου)
MODULE5	10A	Ασύρματος φορτιστής, OBD, MTC/DATC, καθρέπτης ECM/DCM, ενσωματωμένη μονάδα κάμερας, CCNC (Συνδεδεμένος θάλαμος πλοήγησης αυτοκινήτου), ISG LDC 200W/450W, μονάδα ηλεκτροκίνητου καθίσματος μπροστινών καθισμάτων, ενισχυτής, HLLD (Διάταξη οριζοντίωσης λυχνίας κεφαλής
CLUSTER	7,5A	Ταμπλό, HUD (Οθόνη Head-Up)
2nd ROW SEAT FOLDING LH	20A	Ενεργοποιητής αναδίπλωσης πίσω καθίσματος για αριστεροτίμονα οχήματα
2nd ROW SEAT FOLDING RH	20A	Ενεργοποιητής αναδίπλωσης πίσω καθίσματος για δεξιοτίμονα οχήματα
MODULE8	7,5A	P_LBM (Μονάδα Μπαταρίας Λιθίου Στάθμευσης)
T/GATE OPEN	15A	Ασφάλεια πόρτας πορτμπαγκάζ
MODULE6	7,5A	Διακόπτης πολλαπλών λειτουργιών, κεντρικός διακόπτης ηλεκτρικών παραθύρων
MDPS2	7,5A	Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) * Το σύστημα MDPS είναι το ίδιο με το σύστημα EPS. Και τα δύο παρέχουν υποβοήθηση τιμονιού.
MODULE2	10A	Πληκτρολόγιο CCNC (Συνδεδεμένος θάλαμος πλοήγησης αυτοκινήτου), BDC (Ελεγκτής αμαξώματος), CCU (Κεντρική μονάδα επικοινωνίας), Φορτιστής USB, Ενσωματωμένη μονάδα κάμερας, CCNC (Συνδεδεμένος θάλαμος πλοήγησης αυτοκινήτου), MTC, DCU (Μονάδα συνδεσιμότητας δεδομένων), Κονσόλα οροφής, Ενισχυτής, Μονάδα στάθμευσης ADAS
P/SEAT PASS	30A	Μοτέρ ηλεκτρικών καθισμάτων επιβατών
S/HEATER FRT	25A	Θέρμανση/εξαερισμός μπροστινών καθισμάτων για αριστεροτίμονα/δεξιοτίμονα οχήματα
WASHER	15A	Διακόπτης πολλαπλών λειτουργιών
BDC2	10A	BDC (Ελεγκτής αμαξώματος), Διακόπτης εξωτερικής λαβής οδηγού, Διακόπτης εξωτερικής λαβής συνοδηγού, Μοχλός ΑΤΜ, Μονάδα/Αισθητήρας Digitalkey 2.0
A/BAG2	10A	Μονάδα ελέγχου αερόσακου
HEATED MIRROR	7,5A	Εξωτερικός θερμαινόμενος καθρέφτης θερμαινόμενος για αριστεροτίμονα/δεξιοτίμονα οχήματα
A/BAG1	10A	Μονάδα ελέγχου αερόσακου
USB CHARGER	15A	Φορτιστής USB χώρου αποσκευών για αριστεροτίμονα/δεξιοτίμονα οχήματα, φορτιστής USB μπροστινών καθισμάτων για αριστεροτίμονα/δεξιοτίμονα οχήματα
MULTI MEDAI2	10A	Ταμπλό, HUD (Οθόνη Head-Up), MTC, Ασύρματος φορτιστής, Μονάδα στάθμευσης ADAS, Ραντάρ Οπίσθιας Γωνίας για αριστεροτίμονα/δεξιοτίμονα οχήματα
P/WINDOW RH	25A	Μοτέρ ηλεκτρικών παραθύρων για δεξιοτίμονα οχήματα
SUNROOF	40 A	Μοτέρ πανοραμικής ηλιοροφής
S/HEATER RR	15A	Θέρμανση πίσω καθισμάτων για αριστεροτίμονα/δεξιοτίμονα οχήματα
AMP	25A	Ενισχυτής, ISG LDC 450W
MODULE4	10A	Μπροστινή κάμερα, ανακλινόμενη μονάδα τηλεματικής, διακόπτης C/PAD, μονάδα μετάδοσης κίνησης ADAS, ραντάρ οπίσθιας γωνίας για αριστεροτίμονα/δεξιοτίμονα οχήματα, 4WD ECU, DCU (μονάδα ελέγχου δοσολογίας), διακόπτης κονσόλας, μονάδα στάθμευσης ADAS, μπροστινό ραντάρ, ραντάρ μπροστινής γωνίας για αριστεροτίμονα/δεξιοτίμονα οχήματα
P/SEAT DRV1	30A	Μοτέρ ηλεκτρικού καθίσματος οδηγού
DR LOCK	20A	Κλείδωμα/ξεκλείδωμα όλων των θυρών
4WD	20A	4WD ECU
P/SEAT DRV2	30A	Μοτέρ ηλεκτρικού καθίσματος οδηγού
START	10A	Διακόπτης μίζας
POWER TAILGATE	15A	Ηλεκτρική πόρτα πορτμπαγκάζ
P/WINDOW LH	25A	Μοτέρ ηλεκτρικών παραθύρων για αριστεροτίμονα οχήματα

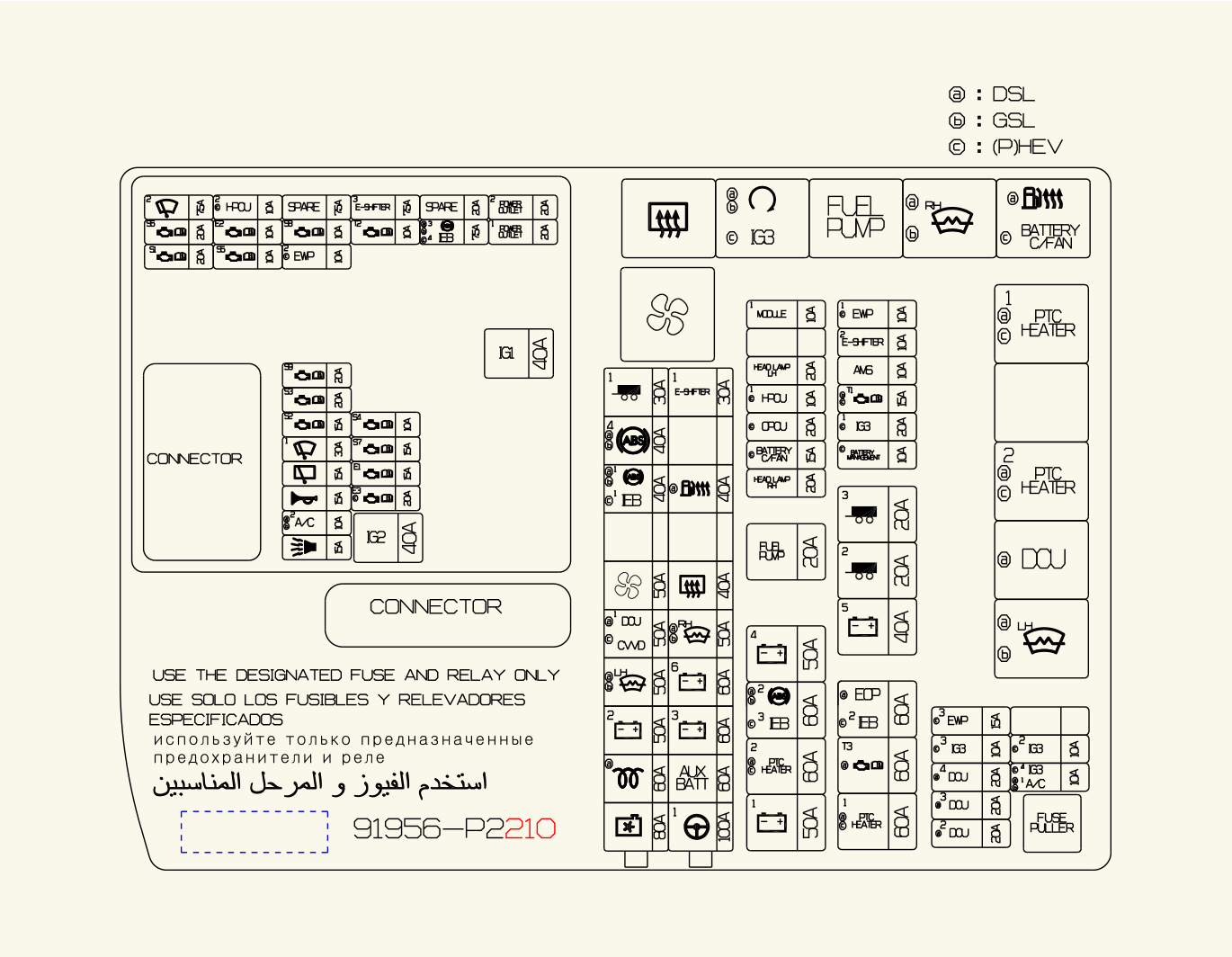

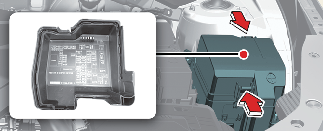

Ασφαλειοθήκη χώρου κινητήρα

Κλέμα χώρου κινητήρα

Όνομα ασφάλειας	Ονομαστική τιμή ασφάλειας	Προστατευόμενο κύκλωμα
COOLING FAN	80 A	Μοτέρ ανεμιστήρα ψύξης
GCU	60 A	[D2.2] GCU (Μονάδα ελέγχου πυράκτωσης)
B+2	50 A	PDC (Ηλεκτρικός ελεγκτής)
W/S Heated Glass LH	50 A	Ρελέ θερμαινόμενου παρμπρίζ για αριστεροτίμονα οχήματα
DCU1	50 A	Κλέμα χώρου κινητήρα (ρελέ DCU)
BLOWER	50 A	Ρελέ φυσητήρα
ABS1	40 A	ABS/ESC
ABS4	40 A	ABS/ESC
TRAILER1	50 A	Μονάδα τρέιλερ
MDPS	100 A	Μονάδα MDPS (ηλεκτρική υποβοήθηση τιμονιού) * Το σύστημα MDPS είναι το ίδιο με το σύστημα EPS. Και τα δύο παρέχουν υποβοήθηση τιμονιού.
AUX BATT	60 A	Διακόπτης πίσω κλιματιστικού, Μοτέρ φυσητήρα πίσω κλιματιστικού
B+3	60 A	PDC (Ηλεκτρικός ελεγκτής)
B+6	60 A	Κλέμα PCB
W/S Heated Glass RH	50 A	Ρελέ θερμαινόμενου παρμπρίζ για δεξιοτίμονα οχήματα
REAR HEATED	40 A	Ρελέ πίσω κρυστάλλου
FUEL HEATER	40 A	[D2.2] Ρελέ θερμαντήρα φίλτρου καυσίμου
E-SHIFTER1	30 A	SCU (Μονάδα ελέγχου μετατόπισης μέσω καλωδίου)
B+1	50 A	PDC (Ηλεκτρικός ελεγκτής)
PTC HEATER2	60 A	[D2.2] Ρελέ θερμαντήρα PTC2
ABS2	60 A	ABS/ESC
B+4	50 A	PDC (Ηλεκτρικός ελεγκτής)
FUEL PUMP	20 A	Ρελέ αντλίας καυσίμου
HEAD LAMP RH	20 A	ΠΡΟΒΟΛΕΑΣ ΓΙΑ ΔΕΞΙΟΤΙΜΟΝΑ ΟΧΗΜΑΤΑ
HEAD LAMP LH	20 A	ΠΡΟΒΟΛΕΑΣ ΓΙΑ ΑΡΙΣΤΕΡΟΤΙΜΟΝΑ ΟΧΗΜΑΤΑ
MODULE1	10A	Σειρήνα UIP (Προστασία με υπερήχους για μη εξουσιοδοτημένη είσοδο)
PTC HEATER1	60A	[D2.2] Ρελέ θερμαντήρα PTC1
TCU3	60 A	[D2.2] DCT TCU
EOP	60 A	[D2.2] EOP (Ηλεκτρική αντλία λαδιού)
B+5	50 A	PDC (Ηλεκτρικός ελεγκτής)
TRAILER2	20 A	Μονάδα τρέιλερ
TRAILER3	20 A	Μονάδα τρέιλερ
TCU1	15 A	[G2.5] TCU
AMS	10 A	Αισθητήρας μπαταρίας
E-SHIFTER2	10 A	SCU (Μονάδα ελέγχου μετατόπισης μέσω καλωδίου), διακόπτης κονσόλας
DCU2	20 A	[D2.2] DCU (Μονάδα ελέγχου δοσολογίας)
DCU3	20 A	[D2.2] DCU (Μονάδα ελέγχου δοσολογίας)
DCU4	20 A	[D2.2] DCU (Μονάδα ελέγχου δοσολογίας)
A/CON1	10 A	MTC/DATC

Κλέμα PCB

Όνομα ασφάλειας	Ονομαστική τιμή ασφάλειας	Προστατευόμενο κύκλωμα
IG1	40 A	Κλέμα PCB (ρελέ IG1, ρελέ ACC)
IG2	40 A	Κλέμα PCB (ρελέ IG2), ρελέ εκκίνησης
FRT WIPER2	7,5 A	BDC (Ελεγκτής αμαξώματος), ECU (Μονάδα ελέγχου κινητήρα)
SENSOR6	20 A	[Smartstream D2.2] Μπροστινός/πίσω αισθητήρας οξειδίων αζώτου (NOx), αισθητήρας σωματιδίων [Smartstream G3.5] Αισθητήρας οξυγόνου (πάνω2/κάτω2)
SENSOR1	20 A	[Smartstream D2.2] Μπροστινός αισθητήρας NOX, μεσαίος αισθητήρας NOX [Smartstream G2.5] Πηνίο ανάφλεξης αρ. 1/2/3/4 [Smartstream G3.5] Πηνίο ανάφλεξης αρ. 1/2/3/4/5/6
ECU2	10 A	ECU (Μονάδα ελέγχου κινητήρα)
SENSOR5	10 A	Ρελέ αντλίας καυσίμου [Smartstream D2.2] Ρελέ αντλίας καυσίμου, ρελέ θέρμανσης φίλτρου καυσίμου, βαλβίδα ελέγχου πίεσης συλλέκτη
SENSOR8	10 A	[Smartstream D2.2] GCU (Μονάδα ελέγχου πυράκτωσης), θερμαντήρας φίλτρου καυσίμου
SENSOR9	20 A	[Smartstream D2.2] Βαλβίδα εισόδου αντλίας υψηλής πίεσης [Smartstream G3.5] ECU (Μονάδα ελέγχου κινητήρα) [Smartstream G2.5] ECU (Μονάδα ελέγχου κινητήρα)
SENSOR3	20 A	ECU (Μονάδα ελέγχου κινητήρα)
SENSOR2	15 A	[Smartstream D2.2] Αισθητήρας οξυγόνου (#1/#2) [Smartstream G2.5] Αισθητήρας οξυγόνου (πάνω 1/κάτω 1) [Smartstream G3.5] Αισθητήρας οξυγόνου (πάνω/κάτω)
FRT WIPER1	30 A	Κλέμα PCB (ρελέ μπροστινών υαλοκαθαριστήρων υψηλό, χαμηλό)
RR WIPER	15 A	Κλέμα PCB (ρελέ πίσω υαλοκαθαριστήρα)
HORN	15 A	Κλέμα PCB (ρελέ κόρνας)
A/CON2	10 A	Κλέμα PCB (ρελέ συμπιεστή συστήματος κλιματισμού)
B/ALARM HORN	15 A	Κλέμα PCB (ρελέ κόρνας συναγερμού προστασίας κατά κλοπής)
E-SHIFTER3	7,5 A	SCU (Μονάδα ελέγχου μετατόπισης μέσω καλωδίου), διακόπτης κονσόλας
TCU2	10 A	[Smartstream D2.2] DCT TCM (Μονάδα ελέγχου μετάδοσης), μοχλός ATM
SENSOR4	10 A	Ανεμιστήρας ψύξης [Smartstream D2.2] Ηλεκτρομαγνητική βαλβίδα ψύξης λαδιού, ηλεκτρική αντλία νερού, διακόπτης φώτων στάθμευσης, αισθητήρας στάθμης λαδιού [Smartstream G2.5] Ηλεκτρομαγνητική βαλβίδα μεταβλητής εισαγωγής, συνεχής έλεγχος εκκεντροφόρου άξονα, ηλεκτρικός θερμοστάτης, ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης [Smartstream G3.5] Ηλεκτρομαγνητική βαλβίδα μεταβλητής εισαγωγής, συνεχής έλεγχος εκκεντροφόρου άξονα, μεταβλητή αντλία λαδιού, ηλεκτρομαγνητική βαλβίδα ελέγχου εκκένωσης
SENSOR7	15 A	[Smartstream D2.2] Ηλεκτρικό VGT, εμφύσηση από θερμαντήρα PTC, βαλβίδα αντλίας λαδιού, βαλβίδα ψύξης EGR, ρελέ θερμαντήρα PTC [Smartstream G2.5] Εγχυτήρας αρ. 1/2/3/4 [Smartstream G3.5] Εγχυτήρας αρ. 1/2/3/4/5/6
ECU1	15 A	ECU (Μονάδα ελέγχου κινητήρα)
ABS3	7,5 A	Μονάδα ελέγχου ESP (ηλεκτρονικό πρόγραμμα ευστάθειας)
POWER OUTLET2	20 A	Ρευματοδότης πίσω κονσόλας
POWER OUTLET1	20 A	Ρευματοδότης χώρου αποσκευών

Ρελέ

Ανατρέξτε στον παρακάτω πίνακα για τον τύπο ρελέ.

Όνομα ρελέ	Σύμβολο	ΤΥΠΟΣ
DCU Relay		MICRO
Start Relay		MICRO
Fuel Pump Relay		MICRO
W/S Heated Glass #2 Relay		MICRO
Fuel Filter Heating Relay		MICRO
PTC Heater #1 Relay		MICRO
PTC Heater #2 Relay		MICRO
W/S Heated Glass #1 Relay		MICRO
Blower Relay		MINI
Rear Heated Relay		MICRO

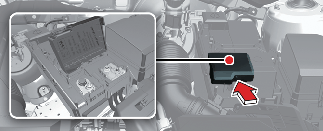

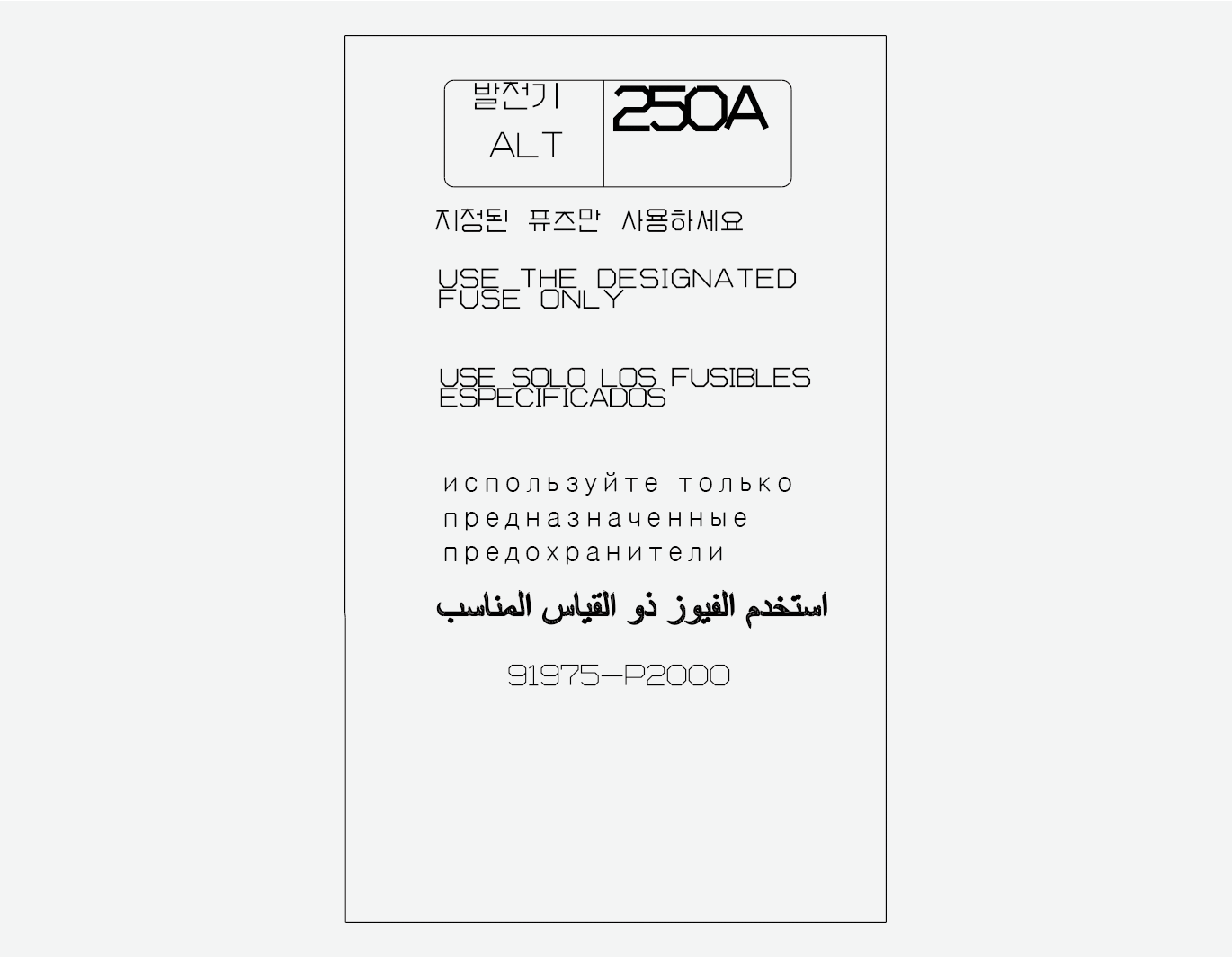

Ασφαλειοθήκη χώρου κινητήρα (κάλυμμα πόλων μπαταρίας)
