1. Φουσκώστε τα λάστιχα έτσι ώστε να έχουν την προβλεπόμενη πίεση και αφαιρέστε οποιοδήποτε φορτίο από το όχημα, εκτός του οδηγού, της ρεζέρβας και των εργαλείων.

2. Το αυτοκίνητο θα πρέπει να είναι σταθμευμένο σε επίπεδο έδαφος.

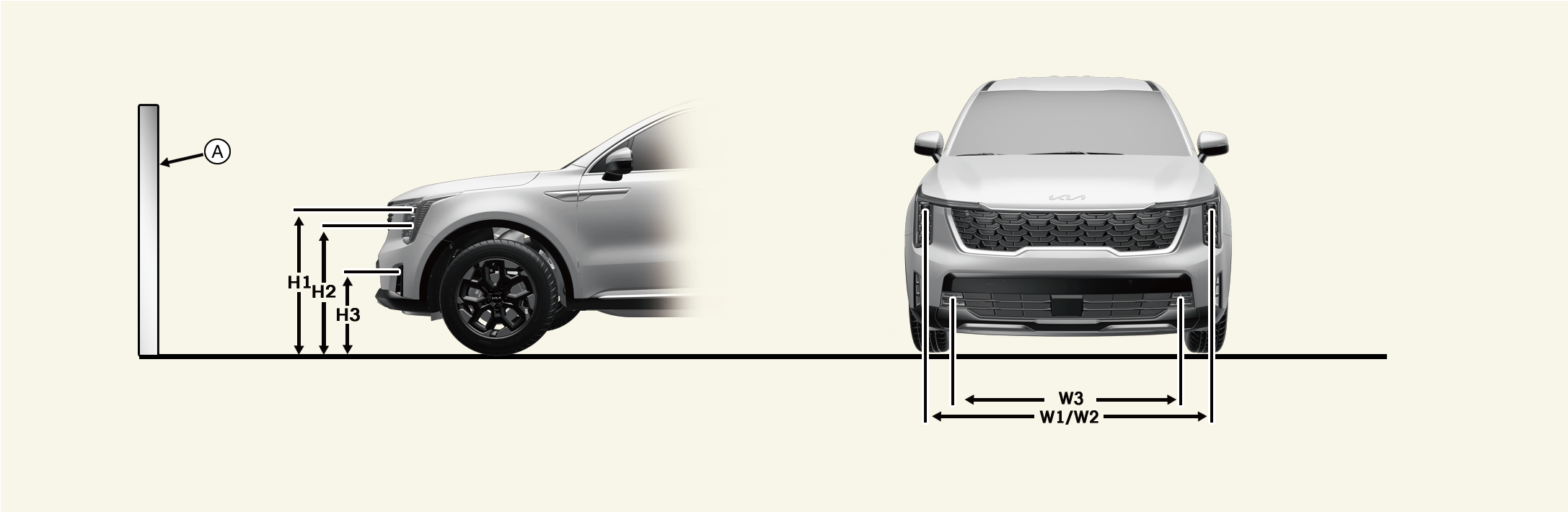

3. Σχεδιάστε στο παραπέτασμα δύο κατακόρυφες γραμμές (καθεμία από τις οποίες θα πρέπει να περνάει από το κέντρο του αντίστοιχου προβολέα) και μία οριζόντια γραμμή (που θα πρέπει να περνάει από το κέντρο και των δύο προβολέων).

4. Με τους προβολείς και την μπαταρία σε κανονική κατάσταση, ρυθμίστε τη σκόπευση των προβολέων έτσι ώστε το πιο φωτεινό κομμάτι της δέσμης τους να πέφτει πάνω στις οριζόντιες και κατακόρυφες γραμμές.

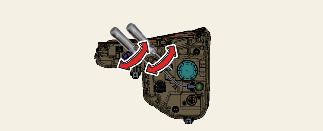

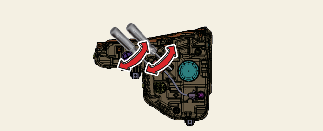

5. Για να προσαρμόσετε τη σκόπευση της μικρής σκάλας προς τα αριστερά ή δεξιά, γυρίστε το κατσαβίδι (1) δεξιόστροφα ή αριστερόστροφα αντίστοιχα. Για να προσαρμόσετε τη σκόπευση της μικρής σκάλας προς τα πάνω ή κάτω, γυρίστε το κατσαβίδι (2) δεξιόστροφα ή αριστερόστροφα αντίστοιχα.

• Η σκόπευση των μπροστινών φώτων ομίχλης μπορεί να ρυθμιστεί με τον ίδιο τρόπο όπως η σκόπευση των προβολέων.

• Με τα μπροστινά φώτα ομίχλης και την μπαταρία σε κανονική κατάσταση, ρυθμίστε τη σκόπευση των μπροστινών φώτων ομίχλης.

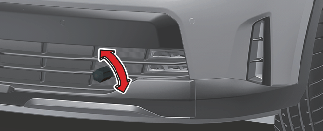

• Για τη σκόπευση της δέσμης των μπροστινών φώτων ομίχλης προς τα πάνω ή προς τα κάτω, γυρίστε το κατσαβίδι δεξιόστροφα ή αριστερόστροφα.

* A: Παραπέτασμα

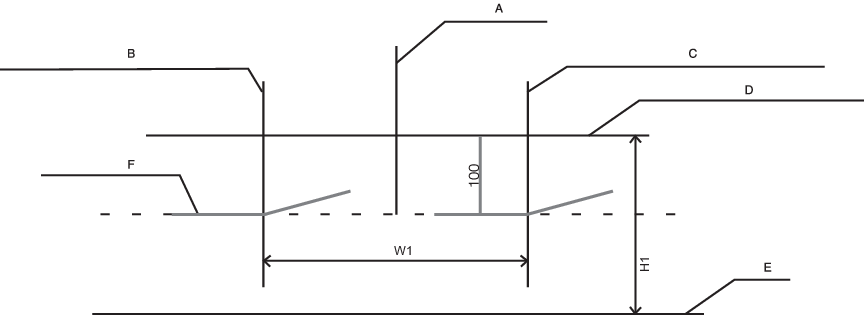

A: Άξονας αυτοκινήτου

Β: Κατακόρυφη γραμμή στο κέντρο του αριστερού προβολέα

C: Κατακόρυφη γραμμή στο κέντρο του δεξιού προβολέα

D: Οριζόντια γραμμή στο κέντρο των προβολέων

Ε: Έδαφος

F: Γραμμή ορίου

1. Ανάψτε τη μικρή σκάλα, χωρίς να επιβαίνει ο οδηγός στο όχημα.

2. Το όριο της δέσμης θα πρέπει να προβάλλεται πάνω στη γραμμή ορίου που βλέπετε στην εικόνα.

3. Κατά τη ρύθμιση σκόπευσης της μικρής σκάλας, θα πρέπει να ρυθμίσετε τη δέσμη του φωτός πρώτα κατακόρυφα και μετά οριζόντια.

4. Αν οι προβολείς διαθέτουν σύστημα ευθυγράμμισης, γυρίστε τον διακόπτη του συστήματος ευθυγράμμισης προβολέων στη θέση 0.

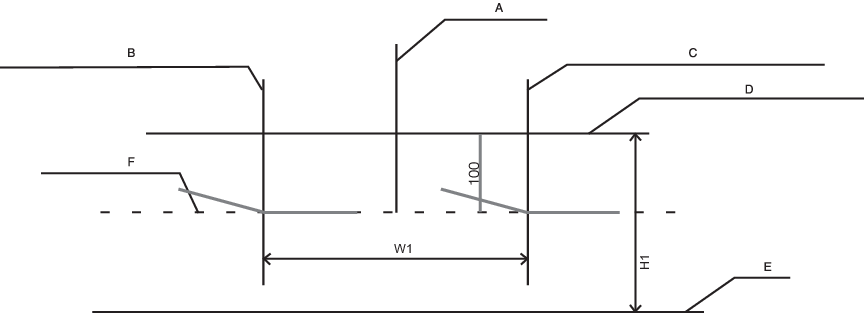

A: Άξονας αυτοκινήτου

Β: Κατακόρυφη γραμμή στο κέντρο του αριστερού προβολέα

C: Κατακόρυφη γραμμή στο κέντρο του δεξιού προβολέα

D: Οριζόντια γραμμή στο κέντρο των προβολέων

Ε: Έδαφος

F: Γραμμή ορίου

1. Ανάψτε τη μικρή σκάλα, χωρίς να επιβαίνει ο οδηγός στο όχημα.

2. Το όριο της δέσμης θα πρέπει να προβάλλεται πάνω στη γραμμή ορίου που βλέπετε στην εικόνα.

3. Κατά τη ρύθμιση σκόπευσης της μικρής σκάλας, θα πρέπει να ρυθμίσετε τη δέσμη του φωτός πρώτα κατακόρυφα και μετά οριζόντια.

4. Αν οι προβολείς διαθέτουν σύστημα ευθυγράμμισης, γυρίστε τον διακόπτη του συστήματος ευθυγράμμισης προβολέων στη θέση 0.

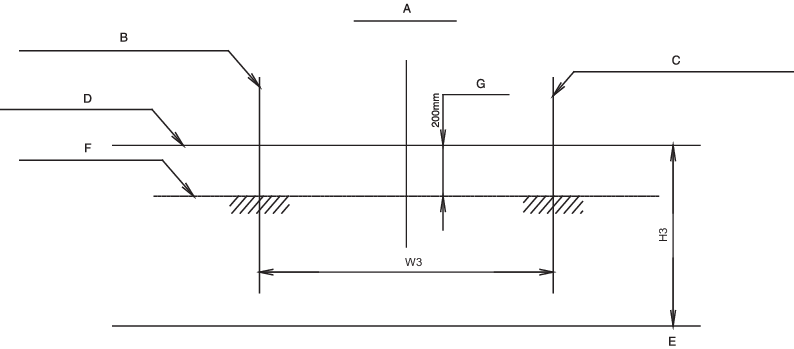

A: Άξονας αυτοκινήτου

Β: Κατακόρυφη γραμμή στο κέντρο του αριστερού προβολέα ομίχλης

C: Κατακόρυφη γραμμή στο κέντρο του δεξιού προβολέα ομίχλης

D: Οριζόντια γραμμή στο κέντρο των προβολέων ομίχλης

Ε: Έδαφος

F: Γραμμή ορίου

Ζ: Ανώτατο όριο

1. Ανάψτε τα μπροστινά φώτα ομίχλης χωρίς να επιβιβαστεί ο οδηγός.

2. Το όριο της φωτεινής δέσμης πρέπει να προβάλλεται στο επιτρεπόμενο εύρος (σκιασμένη περιοχή).
