Laadimissildil oleva sümboli kontrollimine (mõnel mudelil)
|
Sõiduki laadimise SISEND |
Laadimispistiku VÄLJUND |
|---|---|
 |
Tüüp A
 Tüüp B
  <Sümboli asukoha ja kohaldamise näide> |
 |
|
Sõiduki laadimise SISEND |
Laadimispistiku VÄLJUND |
|---|---|
 |
Tüüp A
  <Sümboli asukoha ja kohaldamise näide> |
 |
Ettevaatusabinõud vahelduvvoolu- ja tilklaadijaga* (kaasaskantav laadimiskaabel) laadimisel (vahelduvvoolu laadimine)
-

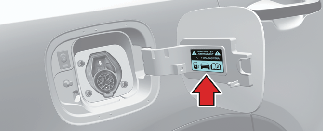

Kontrollige pärast laadimisluugi avamist hoiatussildi allosas olevat laadimissümbolit.
-

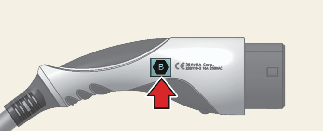

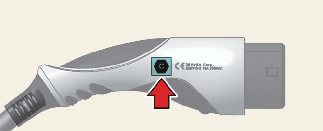

Kontrollige vahelduvvoolu- ja tilklaadija kaabli laadimispistiku sümbolit.
-
Laadimissümboli tähe kontrollimise järel jätkake laadimise sammuga.
* Täpsema teabe Rohkem üksikasju.
-
Sobimatu sümboliga laadimispistiku kasutamisel tekib rikke-, tule-, vigastusoht jne.
* : Olenevalt teie piirkonnast ei pruugi see kaabel teie sõidukiga kaasas olla.

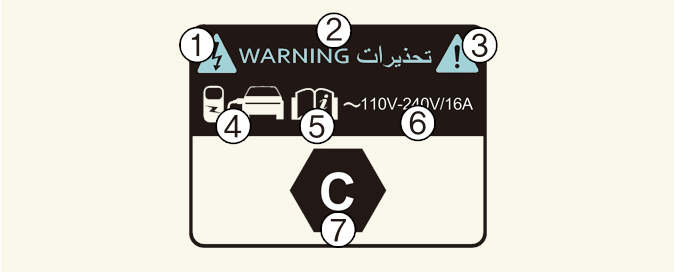

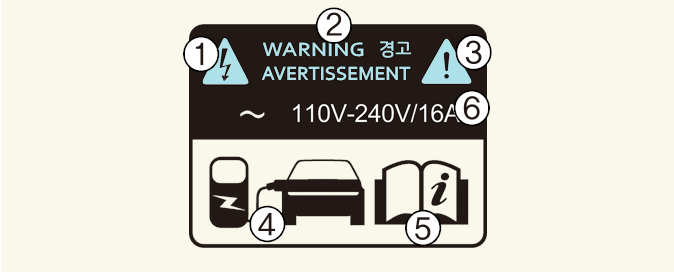

Elektrilaadimise silt

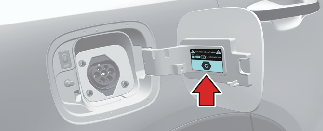

Elektrilaadimise silt on kinnitatud laadimisluugile.
1 ~ 3: Hoiatus kõrgepinge eest
4: Laadimisluugi identifikaator
5: Lisateavet vt Rohkem üksikasju.
6: Laadimispinge ja -vool – (
) ühefaasiline vahelduvvool.
7: Laadimise tüübi identifikaatorid. Lisateavet vt Rohkem üksikasju.
Elektrilaadija sildi tähiste tabel
|
Toite tüüp |
Konfiguratsioon |
Tarviku tüüp |
Pingevahemik |
Identifikaator |
|---|---|---|---|---|
|
Vahelduvvool |
7P |
Sõiduki liides ja sõiduki sisend |
≤ 480 V RMS |
|
|
Vahelduvvool |
5P |
Sõiduki liides ja sõiduki sisend |
≤ 250 V RMS |
|
* : Olenevalt teie piirkonnast ei pruugi see kaabel teie sõidukiga kaasas olla.
