Esilambi ja esimese udutule suunamine (Euroopa)
Esitulede valgusvihu suuna reguleerimine
-
Pumbake rehvid ettenähtud rõhuni ja eemaldage sõidukist kogu koormus, väljaarvatud juht, varuratas ja tööriistad.
-
Sõiduk peab asuma tasasel horisontaalsel aluspinnal (põrandal).
-
Joonistage ekraanile vertikaaljooned (vertikaaljooned peavad läbima vastava esitule valgusvihukeskosa) ja horisontaaljoon (horisontaaljoon peab läbima esitulede valgusvihu keskosa).
-
Kui esituled ning aku on normaalses seisukorras, suunake esitulede valgusviht nii, et kõige eredam osa langeb horisontaal- ja vertikaaljoontele.
-

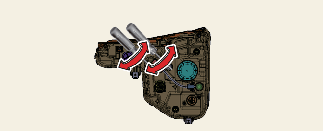

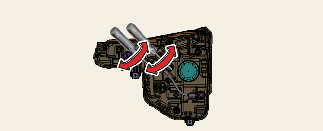

Lähitule valgusvihu suunamiseks vasakule või paremale keerake vastavat seadekruvi (1) kruvikeerajaga päri- või vastupäeva. Lähitule valgusvihu suunamiseks üles- või allapoole keerake vastavat seadekruvi (2) kruvikeerajaga päri- või vastupäeva.
Eesmise udutule suund (mõnel mudelil)
-
Eesmisi udutulesid saab reguleerida samamoodi nagu sihtivaid esitulesid.
-
Eesmiste udutulede ja aku normaalse seisukorra korral reguleerige eesmisi udutulesid.
-

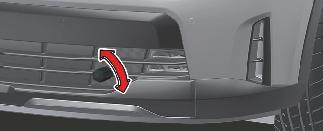

Udutulede üles või alla suunamiseks keerake regulaatorit päri- või vastupäeva.

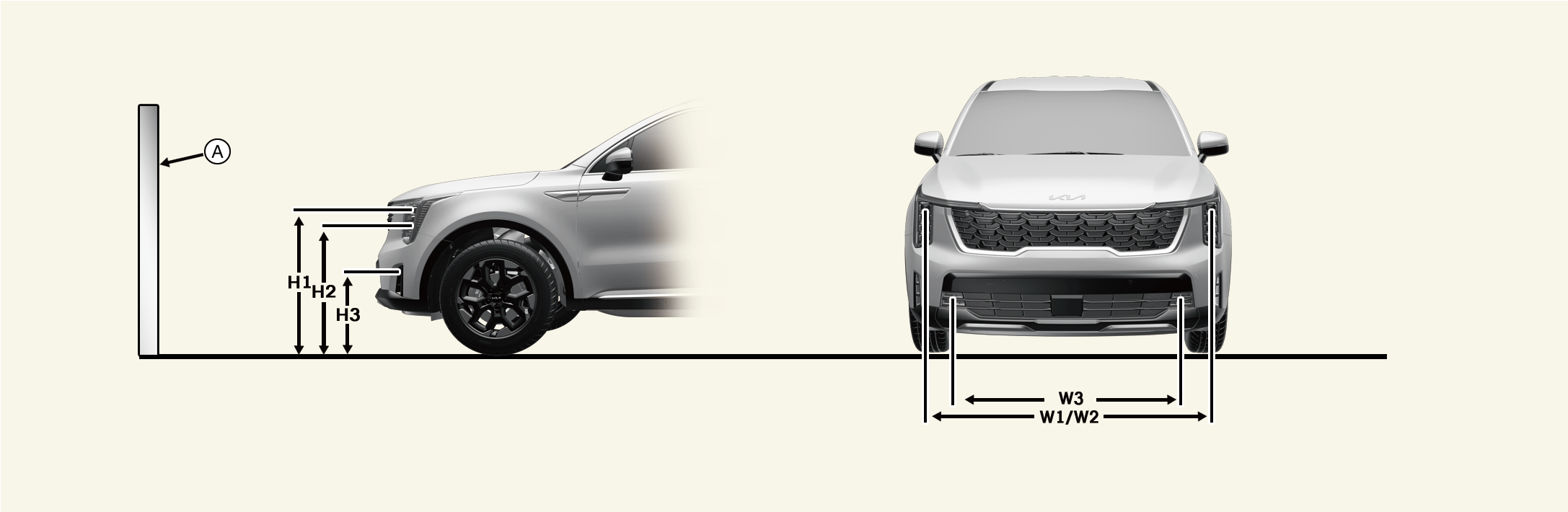

Valgusvihu suund
* A. Ekraan
|
Sõiduki seisund |
Esituled (LED-tüüpi) |
Esiudutuli (LED-tüüpi) (kui kuulub varustusse) |
|||||
|---|---|---|---|---|---|---|---|
|
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
||||
|
Lähituled/kaugtuled |
Lähituled/kaugtuled |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
juhita [mm] |
Tüüp A |
897 (35,3) |
780 (30,7) |
1584 (62,4) |
425 (16,7) |
1230 (48,4) |
|
|
Tüüp B |
900 (35,4) |
778 (30,6) |
1578 (62,1) |
||||
|
juhiga [mm] |
Tüüp A |
890 (35) |
773 (30,4) |
1584 (62,4) |
425 (16,7) |
1230 (48,4) |
|
|
Tüüp B |
893 (35,2) |
771 (30,4) |
1578 (62,1) |
||||
Esitule lähituli (vasakpoolse rooliga sõiduk)
A. Sõiduki telg
B. Vasaku esitule pirni keskosa vertikaaljoon
C. Parema esitule pirni keskosa
D. Esitule pirni keskosa horisontaaljoon
E. maandus
F. Lõikejoon
-
Lülitage lähituled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
-
Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel vertikaalsuunas.
-
Kui teie sõidukil on esitule tasandusseade, seadke esitule tasandusseadise lülitit 0 asendile vastavaks.
Esitule lähituli (parempoolse rooliga sõiduk)
A. Sõiduki telg
B. Vasaku esitule pirni keskosa vertikaaljoon
C. Parema esitule pirni keskosa
D. Esitule pirni keskosa horisontaaljoon
E. maandus
F. Lõikejoon
-
Lülitage lähituled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
-
Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel vertikaalsuunas.
-
Kui teie sõidukil on esitule tasandusseade, seadke esitule tasandusseadise lülitit 0 asendile vastavaks.
Esiudutuli
A. Sõiduki telg
B. Vasaku udutule pirni keskosa vertikaaljoon
C. Parema udutule pirni keskosa vertikaaljoon
D. Udutule pirni keskosa horisontaaljoon
E. maandus
F. Lõikejoon
G. Ülemine limiit
-
Lülitage eesmine udutuli sisse ajal, kui juht ei ole sõidukis.
-
Lõikejoon peab jääma lubatud piirkonda (varjutatud alale).
