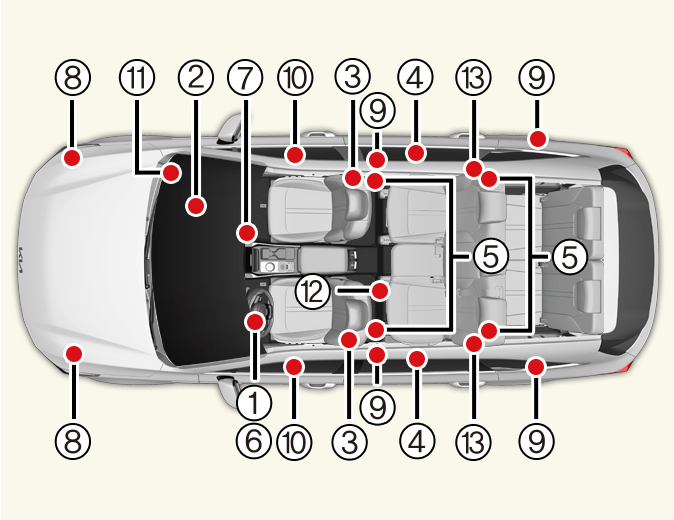

Täiendava turvavarustuse osad ja funktsioonid

* Täiendava turvavarustuse komponentide tegelik asukoht võib joonisel toodust erineda.

Lisakaitsesüsteemi osad:

Juhi eesmise turvapadja moodul
Kaassõitja esiturvapadja moodul
Eesmiste külgturvapatjade moodulid*
Turvakardinate moodulid*
Eelpinguti komplektid*
Turvapatjade hoiatustuled
Lisakaitsesüsteemi juhtmoodul (SRSCM) / Ümberminekuandur*
Eesmised löögiandurid
Külgmised löögiandurid*
Külgmised surveandurid*
Eesmise kaasreisija õhupadja SISSE/VÄLJA lüliti*
Juhi keskmise turvapadja moodul*
2. rea istme külgmise turvapadja moodul*

* : kui on varustuses

SRSCM jälgib süütelüliti või MOOTORI START/STOP-nupu asendis „ON” pidevalt kõiki lisakaitsesüsteemi osi, et teha kindlaks, kas löök on turvapatjade täitmiseks ja turvavööde eelpingutite rakendamiseks piisavalt tugev.

Näidikuplokis asuv turvapatjade märgutuli süttib süütelüliti või MOOTORI START/STOP-nupu asendisse ON (SEES) lülitamisel umbes 6 sekundiks, misjärel peaks turvapatjade märgutuli kustuma.

HOIATUS

Kui ilmneb mõni järgmistest tingimustest, näitab see turvapatjade talitlushäiret. Sel juhul laske süsteemi kvalifitseeritud asjatundjal kontrollida. Kia soovitab pöörduda Kia volitatud esindaja/hoolduspartneri poole.

Tuli ei sütti korraks süüte lülitamisel asendisse ON (SEES).
Tuli ei kustu pärast ligikaudu 6-sekundilist põlemist.
Tuli süttib sõiduki liikumise ajal.
Tuli vilgub, kui süütelüliti või MOOTORI START/STOP nupp on asendis ON (SEES).

Juhi eesmine turvapadi (1)

Turvapadja moodulid asuvad nii rooli keskel kui ka eesmise kõrvalistuja paneelis kindalaeka kohal. Kui lisakaitsesüsteemi juhtmoodul tuvastab piisavalt tugeva eestlöögi, vallanduvad automaatselt mõlemad esiturvapadjad.

Juhi eesmine turvapadi (2)

Turvapadjakatete liitekohad purunevad turvapatjade täitumisest tingitud surve mõjul. Katte edasine avamine võimaldab turvapatjade täielikku täitumist.

Juhi eesmine turvapadi (3)

Täielikult täitunud turvapadi koos nõuetekohaselt kinnitatud turvavööga aeglustavad juhi või kaassõitja ettepaiskumist, vähendades pea- ja kaelavigastuste ohtu.

Turvapadjad hakkavad kohe pärast täitumist tühjenema, et mitte piirata juhi vaatevälja või juhtimisvõimet.

Kõrvalistuja eesmine turvapadi

HOIATUS

Ärge paigaldage ega asetage tarvikuid (joogihoidja, CD hoidja, kleeps jne) eesmise kõrvalistuja paneelile kindalaeka kohal sõidukis, mis on varustatud kõrvalistuja turvapadjaga. Sellised esemed võivad muutuda ohtlikeks lendkehadeks ja kaassõitja turvapadja täitumisel vigastusi põhjustada.
Ärge asetage vedela õhuvärskendaja mahutit sõidukis näidikuteploki lähedale ega näidikupaneeli pinnale.

See võib muutuda ohtlikuks lendkehaks ja kaassõitja turvapadja täitumisel vigastusi põhjustada.

HOIATUS

Turvapadja vallandumisel võib kõlada valju müra, millele järgneb sõidukisse lastud peen tolm. Need tingimused on tavalised ja ei ole ohtlikud – turvapadjad on pakitud sellesse peenesse pulbrisse. Turvapatjade vallandumisel tekkiv tolm võib põhjustada naha- või silmaärritust ja mõnede inimeste puhul astmat halvendama. Pärast õnnetust, mis on põhjustanud turvapatjade vallandumise, peske kogu katmata nahk külma vee ja pehme seebiga korralikult puhtaks.
Turvapadjad saavad toimida vaid siis, kui süütelüliti on asendis ON (SEES). Kui turvapatjade märgutuli ei sütti või põleb pidevalt pärast 6-sekundilist põlemisaega, kui süütelüliti on asendis ON (SEES) või pärast mootori käivitumist, või süttib sõitmisel, ei toimi turvapadjad nõuetekohaselt. Sel juhul laske süsteemi kvalifitseeritud asjatundjal kontrollida. Kia soovitab pöörduda Kia volitatud esindaja/hoolduspartneri poole.
Enne kaitsme vahetamist või akuklemmi lahutamist keerake süütelüliti või MOOTORI START/STOP-nupp asendisse LOCK (LUKUS) ja eemaldage süütevõti või vajutage MOOTORI START/STOP-nupp välja. Ärge kunagi eemaldage ega vahetage turvapatjadega seotud kaitset (kaitsmeid), kui süütelüliti või MOOTORI START/STOP nupp on asendis ON (SEES). Selle hoiatuse eiramine süütab turvapatjade hoiatustule.
