Kaitsme- ja releeploki kirjeldus

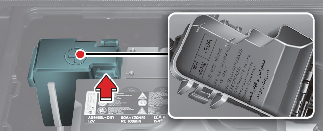

Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.

MÄRKUS

Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Kui kontrollite kaitsmeid oma auto kaitsmeplokis, võtke aluseks selle kaanel asuv skeem.

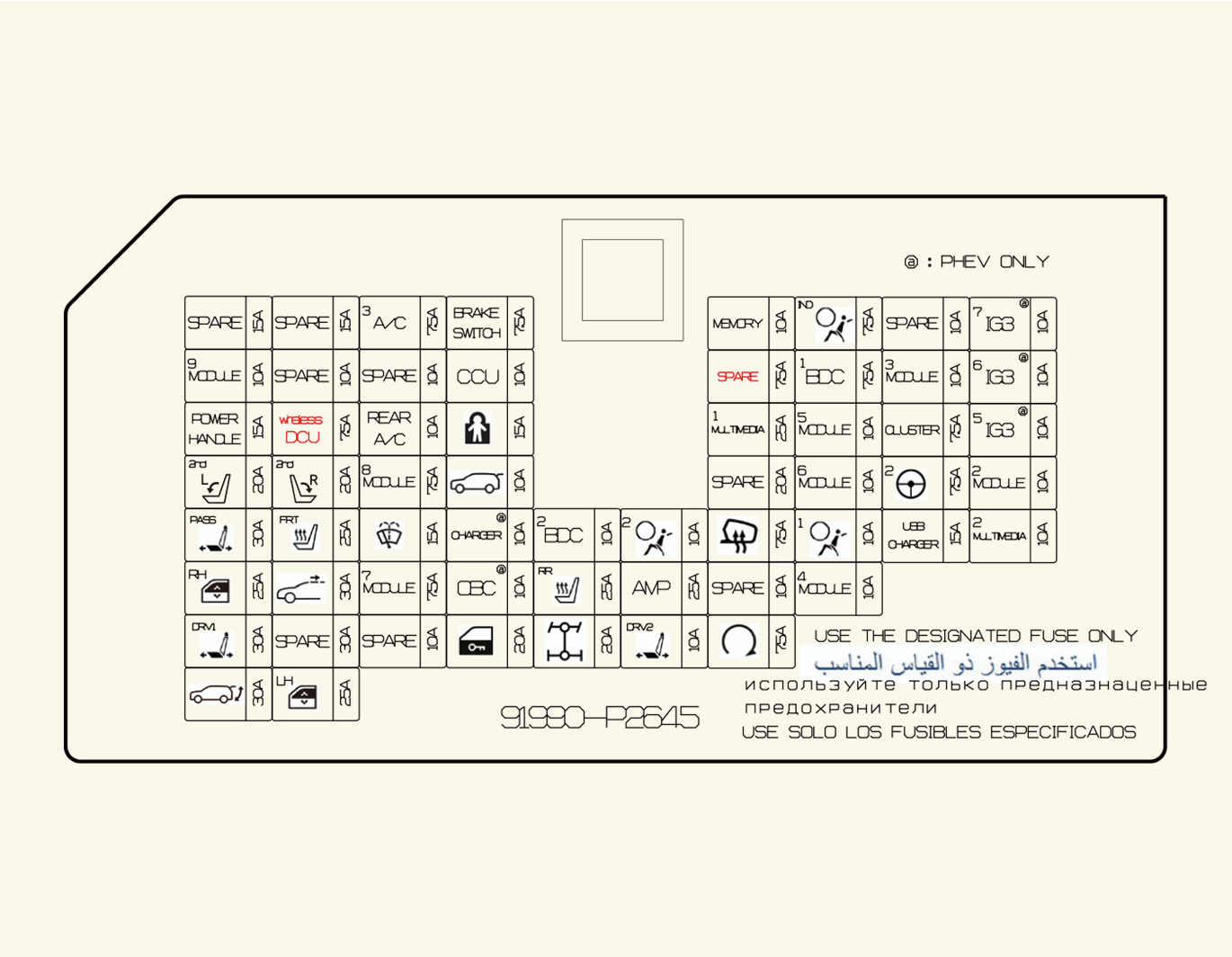

Juhikülje kaitsmepaneel

PDC

Kaitsme nimetus	Kaitsme võimsus	Kaitstav komponent
A/C3	7,5 A	MTC (temperatuuri käsitsi reguleerimine), DATC (temperatuuri automaatne kahetsooniline reguleerimine), ERJB (PTC soojendi nr 2 relee)
BRAKE SWITCH	7,5 A	BDC (põhidomeenikontroller), piduritule lüliti
MEMORY	10A	Näidikuplokk, märgutulede üksus, parem-/vasakpoolne märgutuli, BDC (põhidomeenikontroller), sisseehitatud kaamera, HUD, MTC (temperatuuri käsitsi reguleerimine), DATC (temperatuuri automaatne kahetsooniline reguleerimine), ADAS PRK ECU, tagumise kliimaseadme lüliti
A/BAG IND	7,5 A	Üldkonsool
MODULE9	10A	OBD (pardadiagnostika), võtme solenoid, ohulüliti, mitmefunktsiooniline lüliti, vihmaandur, UIP sireeniandur, elektriliste akende pealüliti, juhi välise käepideme lüliti, kaassõitja välise käepideme lüliti, elektriline tagaluuk, 1. elektriline iste
IG3 7	10A	CDM (laadimisluuk) – PHEV
CCU	10A	CCU (keskne sideüksus)
BDC1	7,5 A	BDC (põhidomeenikontroller)
MODULE3	10A	CCU (keskne sideüksus), DCU (andmesideüksus), piduritule lüliti
IG3 6	10A	DATC (temperatuuri automaatne kahetsooniline reguleerimine), CCNC (ühendatud auto navigatsiooni kokpit) – PHEV
POWER HANDLE	15A	Kalde- ja teleskoopseade
wireless DCU	7,5 A	DCU (andmesideüksus)
REAR A/C	10A	Tagumise kliimaseadme lüliti, tagumise kliimaseadme puhuri mootor
CHILD LOCK	15A	Vasak/parem tagaukse lapselukk
MULTI MEDIA1	25A	CCNC (ühendatud auto navigatsiooni kokpit)
MODULE5	10A	Juhtmeta laadija, OBD, MTC (temperatuuri käsitsi reguleerimine), DATC (temperatuuri automaatne kahetsooniline reguleerimine), ECM/DCM-peegel, sisseehitatud kaamera, CCNC (ühendatud auto navigatsiooni kokpit), 1. elektriline iste, võimendi, HLLD (esitule tasandusseade)
CLUSTER	7,5 A	Näidikuplokk, HUD (esiklaasinäitur)
IG3 5	10A	CCU (keskne sideüksus) – PHEV
2nd ROW SEAT FOLDING LH	20A	Vasak 2. istme kokkuklappimisajam
2nd ROW SEAT FOLDING RH	20A	Parem 2. istme kokkuklappimisajam
MODULE8	7,5 A	P_LBM (Parkimis-liitiumaku moodul)
T/GATE OPEN	10A	Tagaluugi sulgur
MODULE6	7,5 A	Mitmefunktsiooniline lüliti, elektriliste akende pealüliti
MDPS2	7,5 A	MDPS (mootori juhitud roolivõimendi) * MDPS (mootori juhitud roolivõimendi) on sama, mis EPS (elektriline roolivõimendi).
MODULE2	10A	CCNC (ühendatud auto navigatsiooni kokpiti) klaviatuur, BDC (põhidomeenikontroller), CCU (keskne sideüksus), USB-laadija, sisseehitatud kaamera, CCNC (ühendatud auto navigatsiooni kokpit), MTC, DCU (andmesideüksus), ülakonsool, võimendi, ADAS-i parkimisüksus
P/SEAT PASS	30A	Kaassõitja elektrilise istme mootor
S/HEATER FRT	25A	Vasak/parem 1. istme soojendus/ventilatsioon
WASHER	15A	Mitmefunktsiooniline lüliti
CHARGER	10A	CDM (laadimisluuk), sisendi ajam – PHEV
BDC2	10A	BDC (põhidomeenikontroller), juhi välise käepideme lüliti, kaassõitja välise käepideme lüliti, ATM-hoob, Digitalkey 2.0 üksus/andur
A/BAG2	10A	Turvapadja juhtseade
HEATED MIRROR	7,5 A	Vasak/parem soojendusega välispeegel
A/BAG1	10A	Turvapadja juhtseade
USB CHARGER	15A	Vasak/parem pagasi USB-laadija, vasak/parem 1. istme USB-laadija
MULTI MEDAI2	10A	Pole kasutuses
P/WINDOW RH	25A	Parem elektriliste akende mootor
SUNROOF	40 A	Panoraamkatuseluugi mootor
MODULE7	7,5 A	BDC (põhidomeenikontroller)
OBC	10A	OBC (integreeritav laadija) – PHEV
S/HEATER RR	15A	Vasak/parem 2. istme soojendus
AMP	25A	Võimendi
MODULE4	10A	Esikaamera, kalde- ja teleskoopseade, C/PAD-i lüliti, ADAS-i sõiduseade, vasak/parem tagumine nurgaradar, 4WD ECU, DCU (doseerimise juhtseade), konsooli lüliti, ADAS-i parkimisseade, esiradar, vasak/parem eesmine nurgarada
P/SEAT DRV1	30A	Juhi elektrilise istme mootor
DR LOCK	20A	Kõikide uste lukustamine / lukust avamine
4WD	20A	4WD ECU
P/SEAT DRV2	30A	Juhi elektrilise istme mootor
START	10A	BDC (põhidomeenikontroller), süütelüliti
POWER TAILGATE	15A	Elektriline tagaluuk
P/WINDOW LH	25A	Vasak elektriliste akende mootor

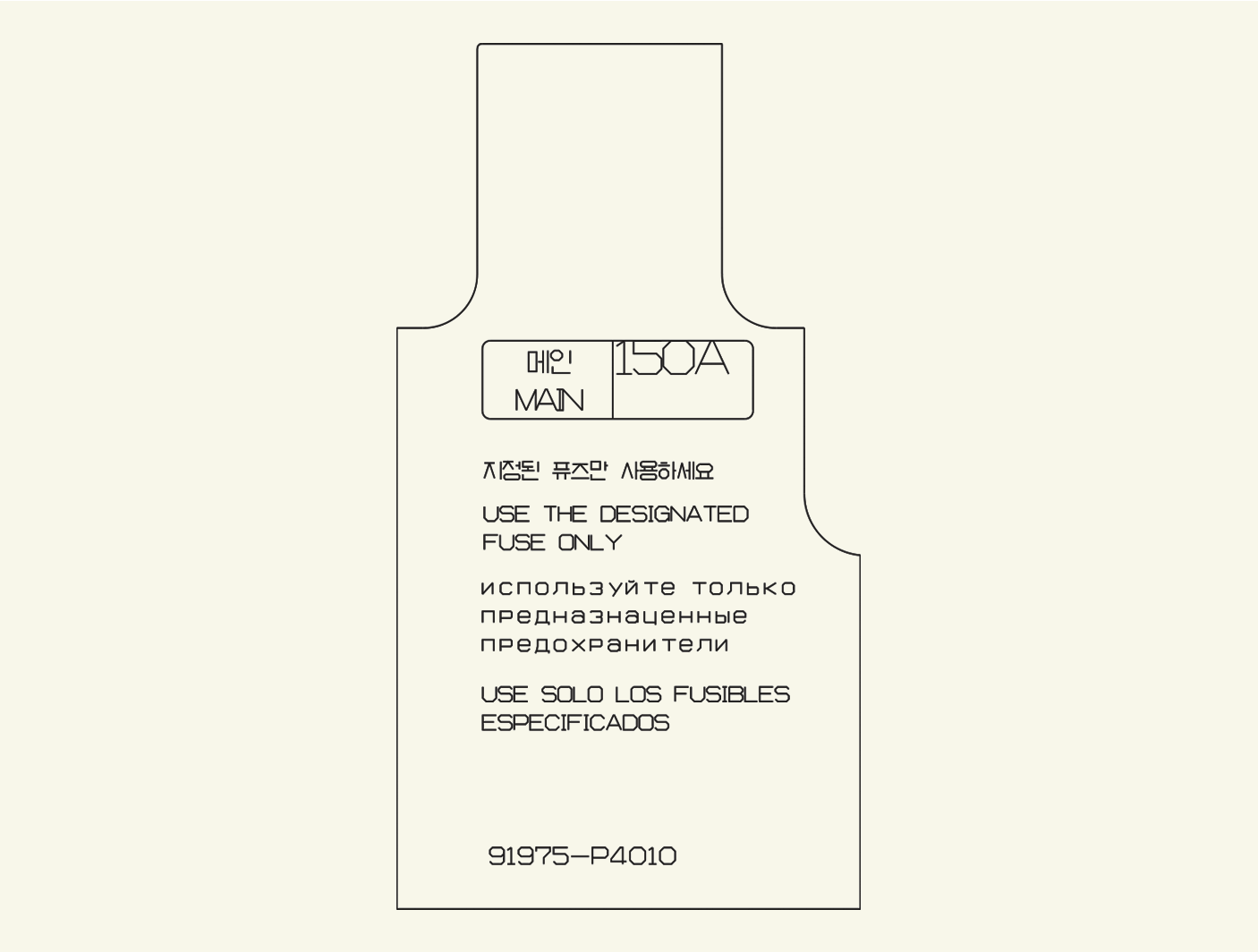

Mootoriruumi kaitsmeplokk

MÄRKUS

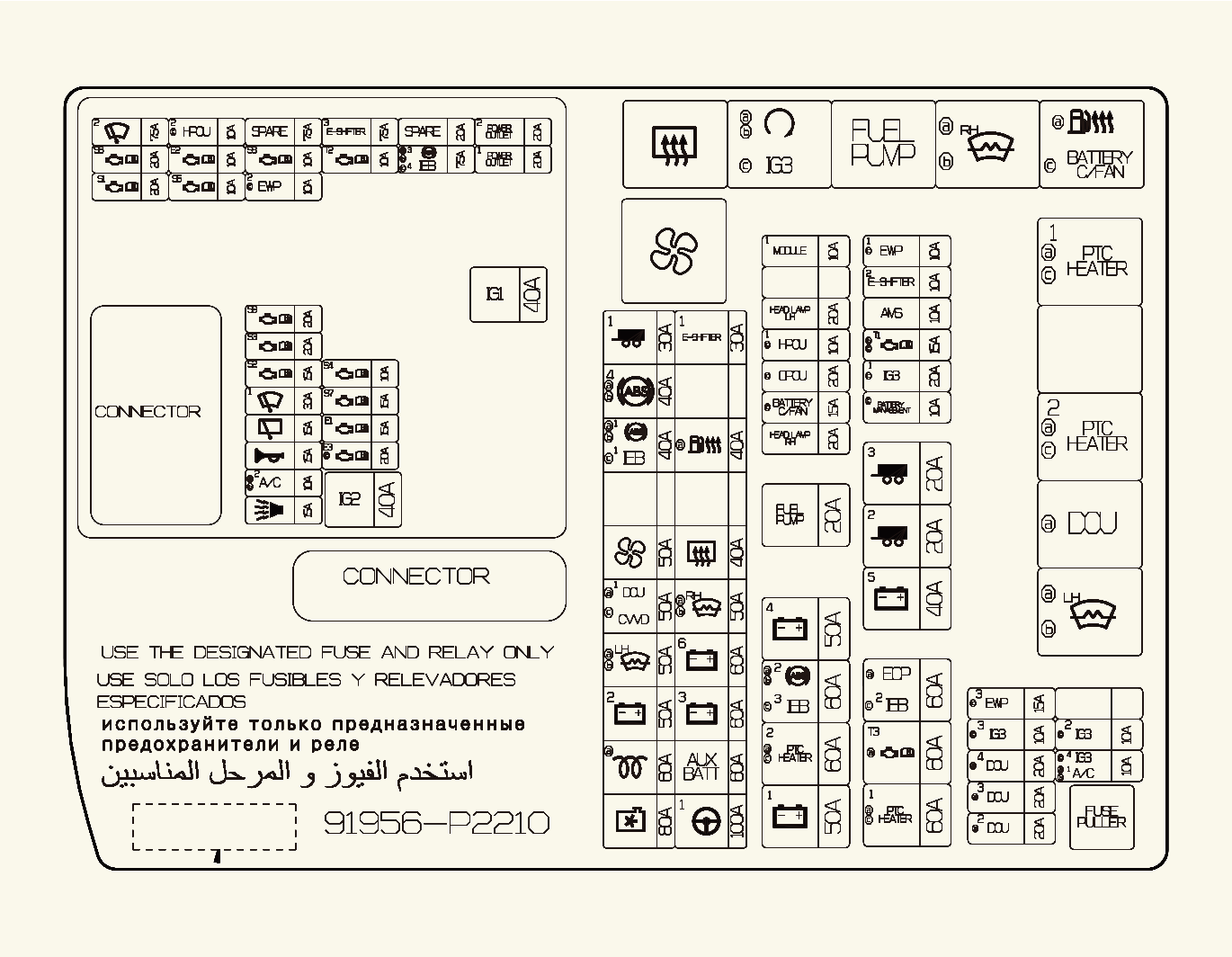

Mootoriruumi kaitsme- ja releeplokk

Kaitsme nimetus	Kaitsme võimsus	Kaitstav komponent
COOLING FAN	80 A 100 A	Jahutusventilaatori mootor 80 A (600 W), jahutusventilaatori mootor 100 A (715 W)
GCU	60 A	Pole kasutuses
B+2	50 A	PDC (võimsuse domeenikontroller)
W/S Heated Glass LH	50 A	Pole kasutuses
CVVD	50 A	CVVD
BLOWER	50 A	Puhuri relee
IEB1	40 A	IEB-seade (elektrooniline pidurite juhtmoodul)
ABS4	40 A	Pole kasutuses
TRAILER1	30 A	Haagise moodul
MDPS1	100 A	MDPS (mootori juhitud roolivõimendi) * MDPS (mootori juhitud roolivõimendi) on sama, mis EPS (elektriline roolivõimendi).
AUX BATT	60 A	Tagumise kliimaseadme lüliti, tagumise kliimaseadme puhuri mootor
B+3	60 A	PDC (võimsuse domeenikontroller)
B+6	60 A	PCB-plokk
W/S Heated Glass RH	50 A	Pole kasutuses
REAR HEATED	40 A	Tagaklaasi soojenduse relee
FUEL HEATER	40 A	Pole kasutuses
E-SHIFTER1	30 A	SCU (käiguvahetushoova juhtseade)
B+1	50 A	PDC (võimsuse domeenikontroller)
PTC HEATER2	60 A	[D2.2] PTC soojenduse relee 2
IEB3	60A	IEB-seade (elektrooniline pidurite juhtmoodul)
B+4	50 A	PDC (võimsuse domeenikontroller)
FUEL PUMP	20 A	Kütusepumba relee
HEAD LAMP RH	20 A	HEAD LAMP RH
BATTERY C/FAN	15 A	Aku jahutusventilaator
OPCU	20 A	OPCU (õlipumba juhtseade)
HPCU	10A	HPCU
HEAD LAMP LH	20 A	HEAD LAMP LH
MODULE1	10A	UIP (sissetungi ultraheli-kaitsesüsteemi) sireen
PTC HEATER1	60A	PTC soojendi relee1
TCU3	60 A	Pole kasutuses
IEB2	60A	IEB-seade (elektrooniline pidurite juhtmoodul)
B+5	40 A	PDC (võimsuse domeenikontroller)
TRAILER2	20 A	Haagise moodul
TRAILER3	20 A	Haagise moodul
BMS	10 A	BMS (akuhalduse süsteem)
IG3 1	20A	IG3 põhitoide – PHEV
TCU1	15 A	[G2.5] TCU
AMS	10 A	Aku andur
E-SHIFTER2	10 A	SCU (käiguvahetushoova juhtseade), konsooli lüliti
EWP1	10 A	EWP (elektriline veepump)
DCU2	20 A	Pole kasutuses
DCU3	20 A	Pole kasutuses
DCU4	20 A	Pole kasutuses
IG3 3	10A	BMS (akuhalduse süsteem), OBC (integreeritav laadija) – PHEV
EWP 3	15 A	EWP (elektriline veepump)
IG3 4	10A	Kliimaseadme kompressor – PHEV
IG3 2	15A	HPCU, SCU (käiguvahetushoova juhtseade) – PHEV

PCB-plokk

Kaitsme nimetus	Kaitsme võimsus	Kaitstav komponent
IG1	40 A	PCB-plokk (IG1 relee, ACC relee)
IG2	40 A	PCB-plokk (IG2 relee, käivitusrelee)
WIPER FRT2	7,5 A	BDC (põhidomeenikontroller), ECU (mootori juhtseade)
SENSOR6	20 A	Hapnikuandur (all)
SENSOR1	20 A	Süütepooli number 1, 2, 3 ja 4
ECU2	10 A	ECU (mootori juhtseade)
SENSOR5	10 A	Kütusepumba relee
SENSOR8	10 A	OPCU (õlipumba juhtseade)
EWP2	10 A	EWP (elektriline veepump)
SENSOR9	20 A	ECU (mootori juhtseade)
SENSOR3	20 A	ECU (mootori juhtseade)
SENSOR2	15 A	Aktiivne puhastuspump
WIPER FRT1	30 A	PCB-plokk (eesmise klaasipuhasti relee kõrge, madal)
WIPER RR	15 A	PCB-plokk (tagaklaasipuhasti relee)
HORN	15 A	PCB-plokk (signaali relee)
A/CON2	10 A	Pole kasutuses
B/ALARM HORN	15 A	PCB-plokk (vargusvastase alarmsüsteemi signaali relee)
E-SHIFTER3	7,5 A	SCU (käiguvahetushoova juhtseade), konsooli lüliti
TCU2	10 A	TCU
SENSOR4	10 A	Jahutusventilaator, muutuva sisselaske solenoid, nukkvõlli pidev reguleerimine, elektriline termostaat, filterpaagi puhastust reguleeriv solenoidklapp, õhuringluse klapp, aurustumislekke kontrollmoodul
SENSOR7	15 A	Hapnikuandur (üleval)
ECU1	15 A	ECU (mootori juhtseade)
ECU 3	20 A	ECU (mootori juhtseade)
IEB 4	10 A	IEB (integreeritud elektrooniline piduriseadis)
POWER OUTLET2	20 A	Tagumise konsooli pistikupesa
POWER OUTLET1	20 A	Pakiruumi pistikupesa
