Réglage des phares et des phares antibrouillard avant (pour l'Europe)
Réglage des phares
-
Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.
-
Le véhicule doit se trouver sur un terrain plat.
-
Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).
-
Les phares et la batterie doivent être à l'état normal. Régler les phares de manière à ce que la partie la plus lumineuse s'aligne sur les lignes horizontale et verticale.
-

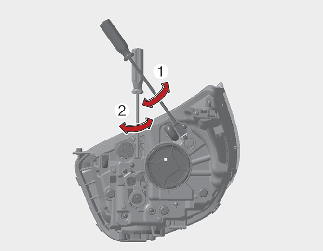

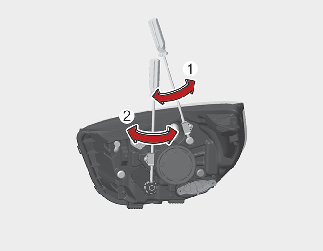

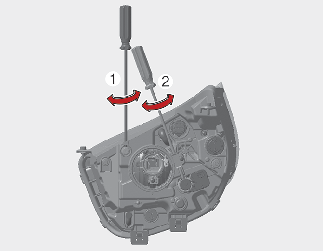

Pour diriger les feux de croisement et de route vers la gauche ou la droite, tournez le tournevis (1) dans le sens horaire ou antihoraire. Pour diriger les feux de croisement et de route vers le haut ou vers le bas, tournez le tournevis (2) dans le sens horaire ou antihoraire.
Réglage du phare antibrouillard avant
Le phare antibrouillard avant peut être réglé comme les autres phares.
L'état des feux antibrouillard avant et de la batterie doit être normal.

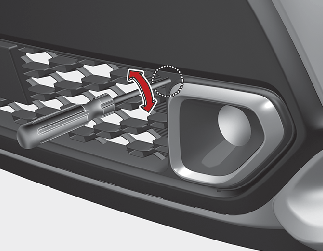

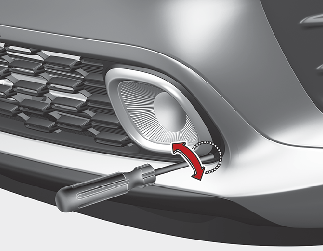

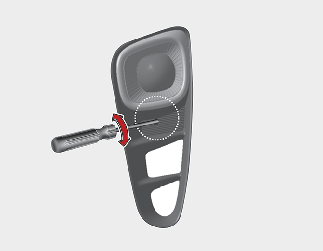

Pour orienter les feux antibrouillard avant vers le haut ou le bas, tourner le tournevis dans le sens horaire ou antihoraire.

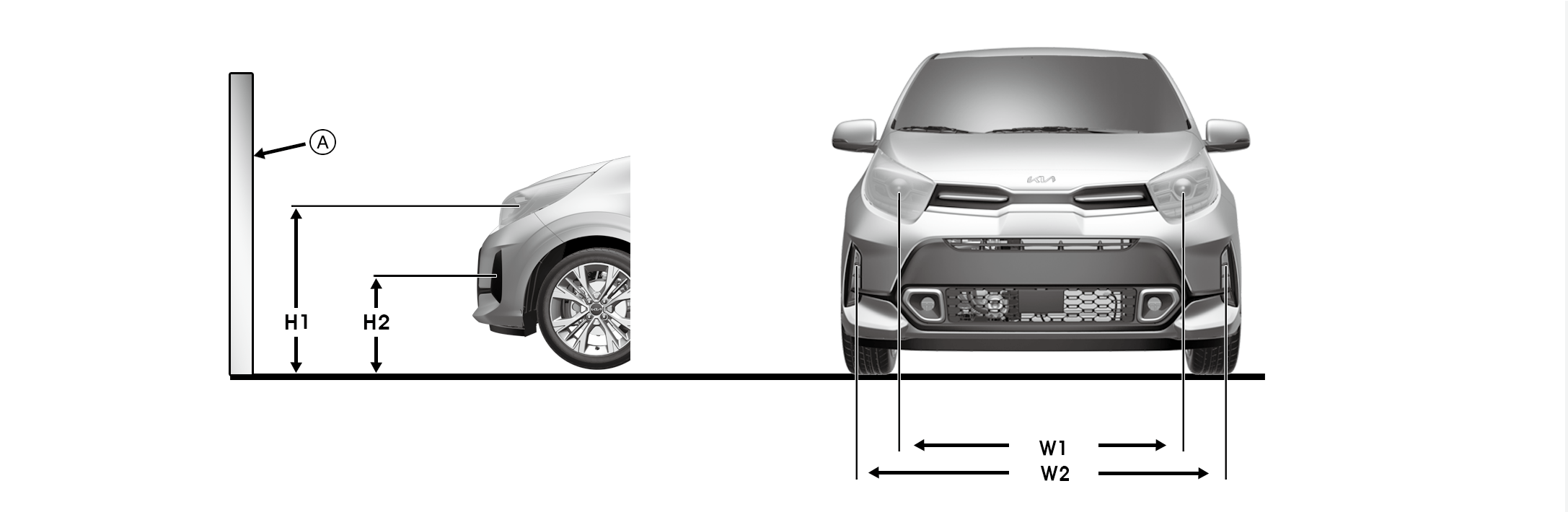

* A : Écran
Unité : mm (po)
|
État du véhicule |
Phares (type MFR) |
Phares (type projection) |
Phares (type bi-fonction) |
|||
|---|---|---|---|---|---|---|
|
Hauteur par rapport au sol |
Distance entre les phares |
Hauteur par rapport au sol |
Distance entre les phares |
Hauteur par rapport au sol |
Distance entre les phares |
|
|
Feu de croisement/feu de route |
Feu de croisement/feu de route |
Feu de croisement/feu de route |
Feu de croisement/feu de route |
Feu de croisement/feu de route |
Feu de croisement/feu de route |
|
|
H1 |
W1 |
H1' |
W1' |
H1'' |
W1'' |
|
|
Sans conducteur / [mm (in)] |
755 (29,7) |
1 060 (41,7) |
768 (30,2) |
1 117 (44,0) |
753 (29,6) |
1 098 (43,2) |
|
Avec conducteur / [mm (in)] |
745 (29,3) |
1 060 (41,7) |
758 (29,8) |
1 117 (44,0) |
743 (29,3) |
1 098 (43,2) |
|
État du véhicule |
Phare antibrouillard avant (Type A) |
Phare antibrouillard avant (Type B) |
Phare antibrouillard avant (Type C) |
|||
|---|---|---|---|---|---|---|
|
Hauteur par rapport au sol |
Distance entre les phares |
Hauteur par rapport au sol |
Distance entre les phares |
Hauteur par rapport au sol |
Distance entre les phares |
|
|
H2 |
W2 |
H2' |
W2' |
H2'' |
W2'' |
|
|
Sans conducteur / [mm (in)] |
495 (19,5) |
1 336 (52,6) |
318 (12,5) |
846 (33,3) |
332 (13,1) |
925 (36,4) |
|
Avec conducteur / [mm (in)] |
485 (19,1) |
1 336 (52,6) |
308 (12,1) |
846 (33,3) |
322 (12,7) |
925 (36,4) |

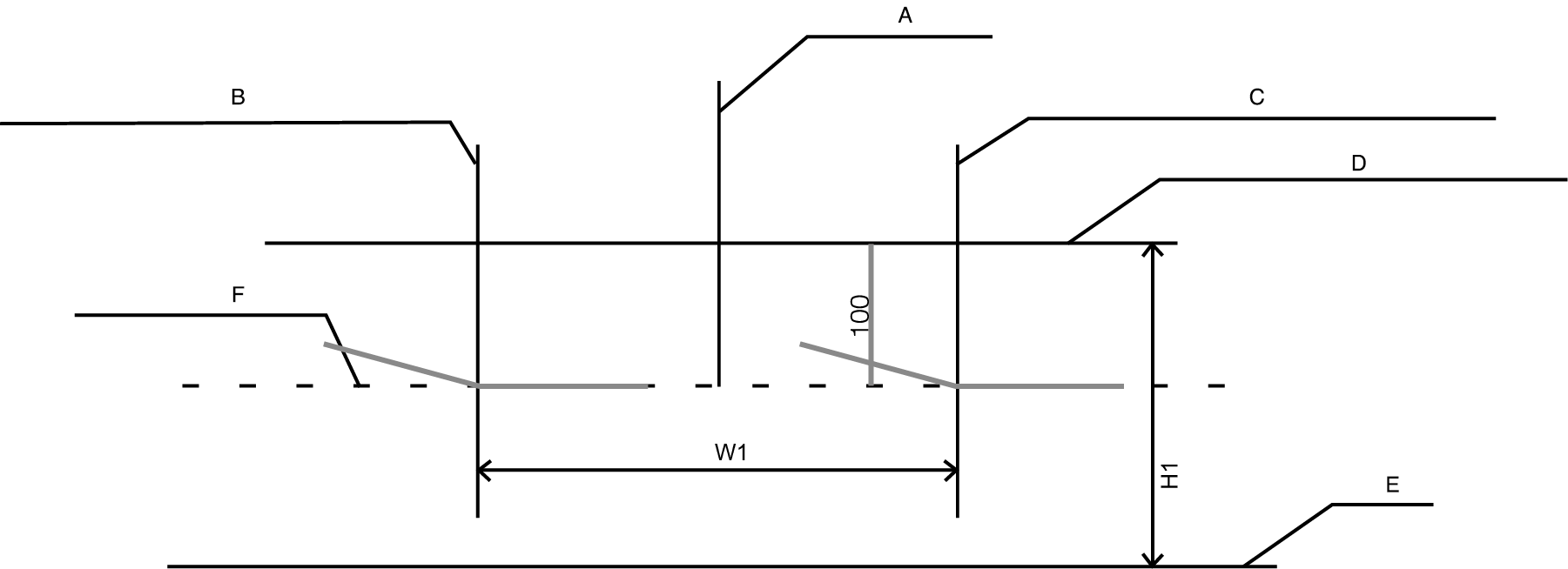

A : Axe du véhicule
B : Ligne verticale marquant le centre de l'ampoule du phare gauche
C : Ligne verticale marquant le centre de l'ampoule du phare droit
D : Ligne horizontale marquant le centre de l'ampoule du phare
E : sol
F : Ligne d'intersection
-
Allumer les feux de croisement sans vous installer dans le véhicule.
-
La ligne d’intersection doit être alignée sur celle de l’image.
-
Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
-
Si le dispositif de mise à niveau des phares est disponible, réglez l’interrupteur du dispositif de mise à niveau des phares sur la position 0.
A : Axe du véhicule
B : Ligne verticale marquant le centre de l'ampoule du phare gauche
C : Ligne verticale marquant le centre de l'ampoule du phare droit
D : Ligne horizontale marquant le centre de l'ampoule du phare
E : sol
F : Ligne d'intersection
-
Allumer les feux de croisement sans vous installer dans le véhicule.
-
La ligne d’intersection doit être alignée sur celle de l’image.
-
Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
-
Si le dispositif de mise à niveau des phares est disponible, réglez l’interrupteur du dispositif de mise à niveau des phares sur la position 0.

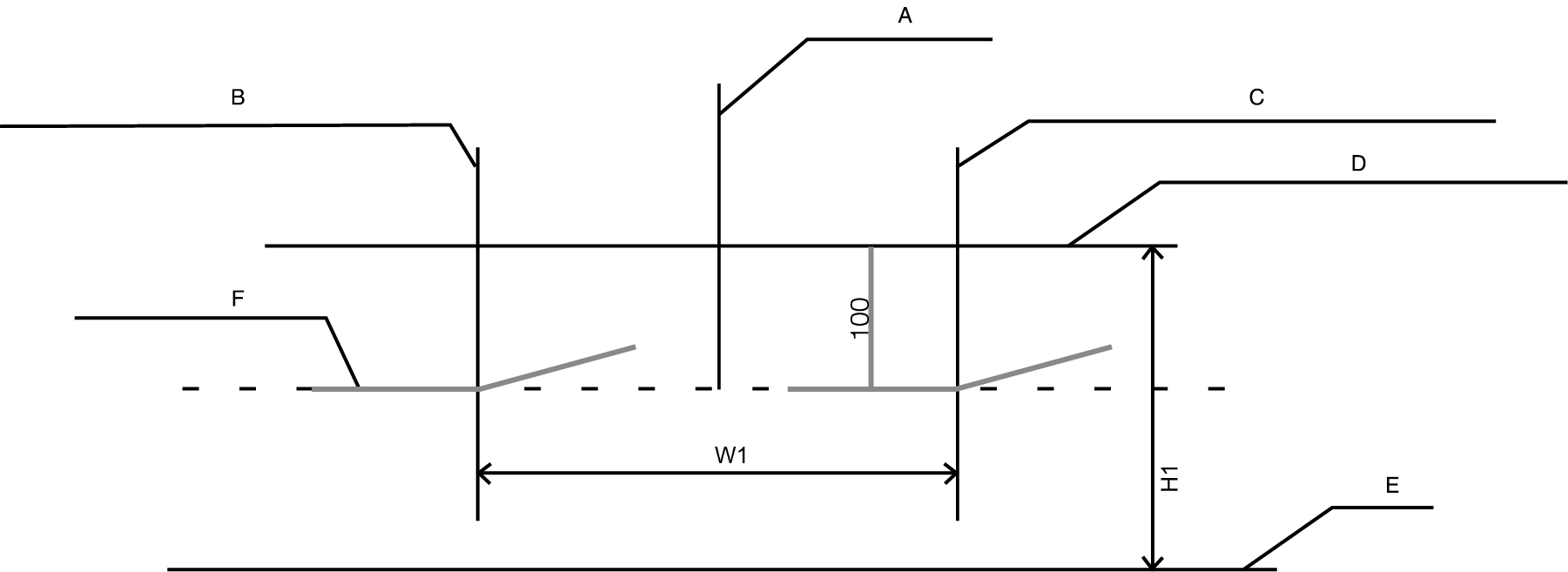

A : Axe du véhicule
B : Ligne verticale marquant le centre de l'ampoule du feu antibrouillard gauche
C : Ligne verticale marquant le centre de l'ampoule du feu antibrouillard droit
D : Ligne horizontale marquant le centre du phare antibrouillard
E : sol
F : Ligne d'intersection
G : Limite supérieure
-
Allumez les phares antibrouillard sans vous installer dans le véhicule.
-
La ligne d’intersection doit être projetée dans la plage admissible (zone ombrée).
