Kaitsme- ja releeploki kirjeldus

Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.

MÄRKUS

Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Kui kontrollite kaitsmeid oma auto kaitsmeplokis, võtke aluseks selle kaanel asuv skeem.

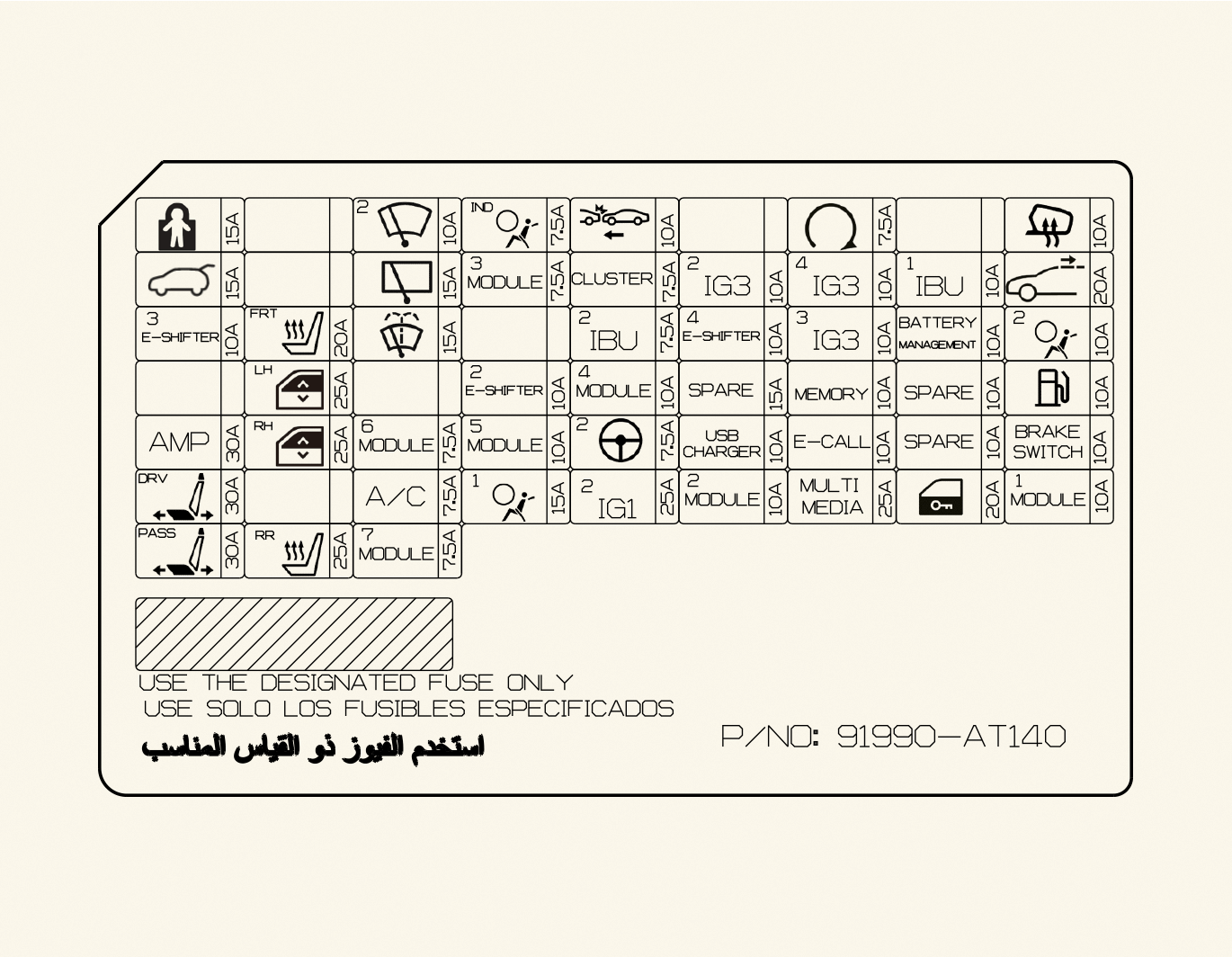

Juhikülje kaitsmepaneel

HEV-sõiduki jaoks
PHEV-sõiduki jaoks

ICU ühendusplokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstav komponent

AMP

30 A

AMP (võimendi)

P/SEAT DRV

30 A

Juhi nimmetoe lüliti, elektrilise juhiistme lüliti, IMS (integreeritud mälusüsteemi) juhtmoodul

P/WINDOW LH

25 A

TAGUMISE VASAKPOOLSE ELEKTRILISE AKNA LÜLITI/MOODUL, JUHI ELEKTRILISE AKNA LÜLITI/MOODUL (LHD), KAASREISIJA ELEKTRILISE AKNA LÜLITI/MOODUL (RHD)

P/SEAT PASS

30 A

Kaassõitja istme toitelüliti

S/HEATER

(FRONT)

20 A

Esiistme õhkventilatsiooni juhtmoodul, esiistme soojenduse juhtmoodul

S/HEATER (REAR)

25 A

Tagumise istmesoojenduse juhtmoodul

P/WINDOW RH

25 A

TAGUMISE PAREMA ELEKTRILISE AKNA LÜLITI/MOODUL, JUHI ELEKTRILISE AKNA LÜLITI/MOODUL (RHD), KAASREISIJA ELEKTRILISE AKNA LÜLITI/MOODUL (LHD)

T/GATE

15 A

Tagaluugi relee

DR LOCK

20 A

Ukse kesklukustuse / lukust avamise relee, turvalukustussüsteemi relee

MULTI MEDIA

25 A

Heli-/navigatsioonisüsteemi põhiseade

E-CALL

10 A

E-Call üksus

MEMORY

10 A

Näidikuplokk, esiklaasinäitur, meeleolulamp, konditsioneeri juhtmoodul

START

7,5 A

Vargaalarmi relee, HPCU, IBU

E-SHIFTER3

10 A

SCU, elektrooniline käiguvalija

MODULE6

7,5 A

IBU (INTEGREERITUD KERE JUHTIMISE SEADE)

MODULE3

7,5 A

Ülakonsool, mitmeotstarbeline lüliti, piduritulede lüliti

A/BAG1

15 A

SRS-i (täiendava turvaseadme) juhtmoodul

WASHER

15 A

Aknapesuri juhthoob

MODULE1

10 A

VÕTMEGA LUKUSTUS, ÕHUKONDITSEERI JUHTMOODUL, LAADIMISLAMP (PISTIKHÜBRIIDSÕIDUK), OHULÜLITI, VIHMAANDUR, ROOLI KAUGJUHTIMISPULT

IBU1

10 A

IBU (INTEGREERITUD KERE JUHTIMISE SEADE), SPORTREŽIIMI LÜLITI

MODULE2

10 A

IBU (INTEGREERITUD KERE JUHTIMISE SEADE, ADAS PARKIMISE JUHTMOODUL, E-CALL, HELI-/NAVIGATSIOONI PEAÜKSUS, Masinaruumi ühendusplokk (P/OUTLET relee)

A/BAG IND

7,5 A

NÄIDIKUPLOKK (SRS-JUHTMOODUL)

IBU2

7,5 A

IBU (integreeritud kere juhtimise seade)

MODULE4

10 A

IBU (INTEGREERITUD KERE JUHTIMISE SEADE, ADAS PARKIMISE JUHTMOODUL, VESS-SEADE, EESVAATEKAAMERA, TURVAPADJA LÜLITI, KESKKONSOOL, TAGANURGARADAR

A/CON

7,5 A

ÕHUKONDITSEERI JUHTMOODUL, mootoriruumi ühendusplokk (PUHURI, PTC RELEE), VAHELDUVVOOLUKOMPRESSOR

A/BAG2

10 A

SRS-i (täiendava turvaseadme) juhtmoodul

CLUSTER

7,5 A

NÄIDIKUPLOKK, ESIKLAASINÄITUR

MODULE5

10 A

ESITULEDE REGULEERIMISSEADE, HELI-/NAVIGATSIOONI PÕHISEADE, JUHTMEVABA NUTITELEFONI LAADIMISSÜSTEEM, E-CALL SEADE, ÕHUKONDITSIONEERI JUHTMOODUL, ÜLAKONSOOLILAMP, ELEKTRILINE FOTOKROOMNE PEEGEL, AMP (VÕIMENDI), ISTMESOOJENDUSE JUHTMOODUL

MODULE7

7,5 A

ADAS PARKIMISE JUHTMOODUL, VAHELDUVVOOLUMUUNDUR, JAHUTUSVENTILAATORI MOOTOR, ISTMESOOJENDUSE JUHTMOODUL

BRAKE SWITCH

10 A

IBU (integreeritud kere juhtimise seade), piduritule lüliti

MDPS2

7,5 A

MDPS (mootori juhitud roolivõimendi)

SUNROOF

20 A

KATUSELUUGISEADE

HEATED MIRROR

10 A

Soojendusega välimine peegel

IG3 2

10 A

AKUHALDUSE SÜSTEEM

IG3 3

10 A

PARDALAADIJA SEADIS, HPCU, mootoriruumi sõlmplokk (AKU JAHUTUSVENT RELEE), VAHELDUVVOOLUKOMPRESSOR

IG3 4

10 A

AUDIO-/ NAVIGATSIOONI PEASÜSTEEM, LAADIMISIND, INSTRUMENTIDE PLOKK, ÕHUKONDITSEERI JUHTMOOODUL, HV PTC SOOJENDUSSEADE

CHILD LOCK

15 A

Elektrooniline lapselukusüsteem

FRT WIPER2

10 A

Eesmise klaasipuhasti mootor

FCA

10 A

Esiradar

RR WIPER

15 A

Tagumise klaasipuhasti relee, tagumise klaasipuhasti mootor

E-SHIFTER4

10 A

SCU, elektrooniline käiguvalija

BMS

10 A

Akuhalduse süsteem

USB CHARGER

10 A

USB-LAADIJA (EESMINE PANIPAIK /JUHI- / KAASSÕITJA ISTE)

IG1 2

25 A

Mootoriruumi sõlmplokk (PCB PLOKK-KAITSE – IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Tankeluugi avamine

E-SHIFTER2

10 A

SCU, elektrooniline käiguvalija

Mootoriruumi kaitsmeplokk

Mootoriruumi kaitsme- ja releeplokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstav komponent

MITMIKKAITSE

C/FAN2

80 A

Jahutusventilaatori mootor

MITMIKKAITSE

PTC HEATER1

50 A

PTC HEATER #1 RELEE

B+2

60 A

ICU SÕLMPLOKK (IPS)

MITMIKKAITSE

MDPS 1

80 A

MDPS (mootori juhitud roolivõimendi)

REAR HEATED

40 A

Mootoriruumi sõlmplokk (tagumise soojendi relee)

MITMIKKAITSE

POWER TAILGATE

40 A

Elektrilise tagaluugi moodul

E-SHIFTER1

40 A

SCU

MITMIKKAITSE

B+3

50 A

ICU ÜHENDUSPLOKK (KAITSE – LAPSELUKK, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

MITMIKKAITSE

TRAILER

50 A

Haagise moodul

FUEL PUMP

20 A

Mootoriruumi sõlmplokk (kütusepumba relee)

MITMIKKAITSE

BLOWER

40 A

Mootoriruumi sõlmplokk (puhuri relee)

MITMIKKAITSE

B+4

40 A

ICU SÕLMPLOKK (KAITSE - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

ICU SÕLMPLOKK (IPS)

AMS

10 A

AKU ANDUR (PHEV)

KAITSE

IEB2

40 A

Integreeritud elektrooniline piduriseadis

IEB3

60 A

Integreeritud elektrooniline piduriseadis

MITMIKKAITSE

IEB1

60 A

Integreeritud elektrooniline piduriseadis

IG3 1

20 A

IGNITION3 relee

KAITSE

BATTERY C/FAN

15 A

Aku jahutusventilaator

HPCU

10 A

Hübriidveojõu juhtseade

EWP2

10 A

AKU ELEKTRILINE VEEPUMP

KAITSE

POWER OUTLET2

20 A

Eesmine pistikupesa

EWP1

10 A

Mootori elektrooniline veepump

MITMIKKAITSE

PTC HEATER2

50 A

PTC HEATER #2 RELEE

DCT1

40 A

TOPELTSIDURIGA KÄIGUKAST

DCT2

40 A

TOPELTSIDURIGA KÄIGUKAST

C/FAN1

60 A

JAHUTUSVENTILAATORI MOOTOR

B+5

60 A

Mootoriruumi PCB releeplokk

IG2

40 A

ICU ÜHENDUSPLOKK (KAITSE – SEIB, KONDITSIONEER, MOODUL6, MOODUL7, TAG. KLAASIPUHASTI)

IG1 1

40 A

ICU ÜHENDUSPLOKK (KAITSMEMOODUL2, USB-LAADIJA, TURVAPADI1, IBU2, MDPS2, NÄIDIKUPLOKK, MOODUL3, TURVAPADJA MÄRGUTULI, MOODUL4, MOODUL5, E-KÄIGUVAHETI2, FCA, ING1 2)

KAITSE

CLUTCH ACTRUATOR

30 A

SODURIAJAMIMOOTOR (HPCU)

INVERTER

40 A

VAHELDUVVOOLUMUUNDUR

POWER OUTLET1

40 A

Eesmine pistikupesa

EWP4

10 A

Mootori elektrooniline veepump

PCB-plokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstav komponent

SENSOR1

15 A

Hapnikuandur (üles/alla)

ECU2

15 A

ECM (mootori juhtmoodul)

SENSOR3

10 A

KÜTUSEPUMBA RELEE

SENSOR2

10 A

ÕLI JUHTKLAPP, FILTERPAAGI PUHASTUS REGULEERIV SOLENOIDKLAPP, VARIEERUVA ÕLIPUMBAKLAPI JUHTSEADE, JAHUTUSVENTILAATORI MOOTORI RELEE, KÜTUSEPAAGI ISOLATSIOONIKLAPP (PHEV)

FRT WIPER1

25 A

Eesmise klaasipuhasti mootor

ECU 3

10 A

ECM (mootori juhtmoodul)

IEB 4

10 A

Integreeritud elektrooniline piduriseadis

EWP 3

10 A

Mootori elektrooniline veepump

OBC

10 A

PARDALAADIJA SEADIS (PHEV)

ECU1

20 A

ECM (mootori juhtmoodul)

B/ALARM HORN

15 A

VARGUSVASTASE ALARMSÜSTEEMI SIGNAALI RELEE

IGN COIL

20 A

Süütepooli number 1, 2, 3 ja 4

CHARGER

10 A

LAADIJA LUKUSTAMISE/AVAMISE RELEE (PHEV)

DCT3

15 A

TOPELTSIDURIGA KÄIGUKAST

Relee

Vaadake relee tüüpe järgmisest tabelist.

Relee nimi

Sümbol

TÜÜP

Fuel Pump Relay

MIKRO

PTC Heater1 Relay

MIKRO

Blower Relay

MIKRO

Rear Heated Relay

MINI

IG3 Relay

MIKRO

Battery Cooling Fan Relay (HEV)

MIKRO

PDM (IG1) RELAY

MIKRO

PDM (ACC) RELAY

MIKRO

PDM (IG2) RELAY

MIKRO

COOLING FAN MOTOR RELAY

MIKRO

PTC HEATER2 RELAY

MIKRO

POWER OUTLET

MIKRO

Mootoriruumi kaitsmepaneel (akuklemmi kate) (pistikhübriidi puhul)
