Vous pouvez utiliser un chargeur CA à domicile ou des stations de charge publiques, ou le câble de charge fourni avec votre véhicule. (selon l'équipement)

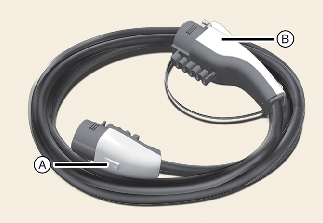

• A : Prise de charge (Chargeur)

• B : Connecteur de charge (Véhicule)

* La forme du chargeur et la façon de l'utiliser peuvent différer selon le fabricant.

1. Lorsque la pédale de frein est enfoncée, serrer le frein de stationnement.

2. DÉSACTIVEZ tous les commutateurs, placez le levier de vitesses en position P (stationnement) et ARRÊTEZ le moteur.

   Si vous tentez de charger alors que le levier de vitesses n'est pas en position P (stationnement), il passera automatiquement en P (stationnement).

   Toutefois, pour des raisons de sécurité, ne chargez la batterie que lorsque le levier de vitesses est en position P (stationnement).

3. Appuyez sur la porte de charge pour l’ouvrir. Le volet de charge ne s'ouvre que lorsque les portes du véhicule sont déverrouillées.




   MISE EN GARDE

   Si vous ne pouvez pas ouvrir le volet de charge à cause du gel, taper légèrement ou enlever la glace près du volet de charge. Ne pas forcer pour ouvrir le volet de charge.

4. Ouvrir le volet de charge et retirer le couvercle de prise de charge (1) pour accéder au connecteur de charge CA.



   MISE EN GARDE

   Pour brancher le connecteur de charge, déverrouiller le volet pour débloquer le système de verrouillage du connecteur de charge.

   Sinon, le connecteur de charge et l’entrée de charge du véhicule peuvent être endommagés.

5. Vérifier s'il y a de la poussière, des substances étrangères, de l'eau ou de la moisissure sur le connecteur de charge et la prise de charge.

6. Tenir la poignée du connecteur de charge et le brancher à la prise de charge CA du véhicule.

7. Pousser le connecteur jusqu'à entendre un « clic ». Si le connecteur de charge et la borne de charge ne sont pas connectés correctement ou sont endommagés, cela peut provoquer un incendie.

   * Pour plus d'informations sur la manière de charger et de débrancher, consulter le manuel de chaque chargeur CA.

   * La forme du connecteur de charge peut être différente pour chaque fabricant.

8. Brancher la fiche de charge sur la prise électrique d'une station de charge CA pour commencer la charge.

   Chargeur CA



9. Vérifiez si le témoin lumineux de charge dans le tableau de bord est allumée (ON).



   La charge ne se fait pas si le témoin lumineux de charge est éteint.

   Lorsque le connecteur de charge et la fiche de charge ne sont pas correctement branchés, rebrancher le câble de charge pour charger.



   REMARQUE

   • Vous pouvez commencer à charger lorsque le bouton EV est à la position OFF (arrêt) et que le levier de vitesses est en position P (stationnement). Une fois la charge commencée, vous pouvez utiliser les composants électriques, tels que la radio, en appuyant sur le bouton EV à la position ACC ou ON (marche).

   • Ne passez pas à un autre rapport que P (stationnement) pendant la charge. Si le véhicule passe à une autre vitesse, la charge est immédiatement interrompue. Si vous voulez reprendre la charge, placez de nouveau le levier de vitesse en position P (stationnement) ou appuyez sur le bouton EV en position OFF. Débrancher et rebrancher le câble de charge pour recommencer la charge.

   • Pendant la charge, vous ne pouvez pas déplacer le levier de vitesses de P (stationnement) à d'autres positions.

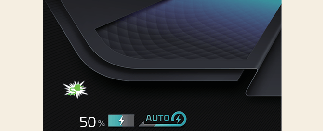

10. Après le début de la charge, la durée de charge estimée est affichée, le SOC, et le niveau de charge en kW, ainsi que le niveau de charge, sur le groupe d'instruments pendant environ 1 minute.



    A : Temps restant

    * Le temps de charge restant dans l'image sur l'écran LCD peut différer du temps de charge réel.

    Si vous ouvrez la porte du conducteur pendant la charge, le temps de charge estimé est également affiché sur le combiné d'instruments pendant environ 1 minute.

    Lorsqu’une mise en charge programmée est définie, la durée de charge estimée s’affiche sous la forme « -- ».

    Si la commande climatisation/climatisation à distance est définie, le temps de charge estimé s'affiche sous la forme « - ».

1. Lorsque la charge est terminée, retirer la fiche de charge de la prise électrique.

   Chargeur CA

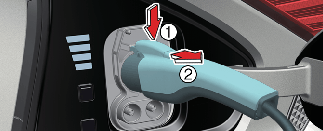

2. Tenez la poignée du connecteur de charge (2) et tirez-la tout en appuyant sur le bouton de relâchement (1).



   Pour empêcher le vol du câble de charge, le connecteur de charge ne peut pas se débrancher depuis l'intérieur lorsque les portes du véhicule sont verrouillées. Déverrouiller toutes les portes pour débrancher le connecteur de charge depuis l'intérieur.

   Toutefois, si le véhicule est en mode AUTO du connecteur de charge, celui-ci se déverrouille automatiquement de la prise lorsque la charge est terminée.

   Pour plus de détails, reportez-vous à Plus de détails.



   MISE EN GARDE

   Pour débrancher le connecteur de charge, déverrouiller le volet pour débloquer le système de verrouillage du connecteur de charge.

   Sinon, le connecteur de charge et l’entrée de charge du véhicule peuvent être endommagés.



   MISE EN GARDE

   Avant de débrancher le connecteur de charge, s’assurer que les portes du véhicule sont déverrouillées. Lorsque les portes sont verrouillées, le bouton de déverrouillage du connecteur de charge (1) ne fonctionne pas.

   En débranchant le connecteur de charge, n'essayez pas de forcer sans appuyer sur le bouton de déblocage. Ceci pourrait endommager le connecteur de charge et l’entrée de charge du véhicule.

   Si le verrou du connecteur de charge ne se déverrouille pas même après le déverrouillage des portes, ouvrez le hayon et tirez le levier de déverrouillage d’urgence pour débrancher le connecteur de charge. Si cela se produit, la fonction de verrouillage du connecteur de charge peut avoir un problème et vous devez faire inspecter votre véhicule par un concessionnaire agréé Kia.

3. Veiller à bien refermer le couvercle de la prise de charge CA.

4. Veiller à bien refermer le volet de charge.

5. Fermer les couvercles de protection du connecteur de charge et de la fiche de charge pour empêcher les substances étrangères de pénétrer dans les bornes.

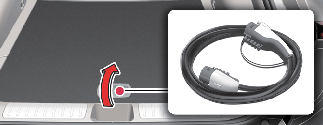

6. Ranger correctement le câble de charge dans le compartiment de rangement.

Ranger correctement le câble de charge dans le compartiment de rangement.

Pour nettoyer le câble de charge, utiliser uniquement un chiffon doux comme de la gaze et essuyer légèrement la surface avec de l'eau contenant un détergent neutre à 3% et éliminer l'eau avec un chiffon propre.

Sécher à l'ombre dans un endroit bien aéré après avoir essuyé l'eau. Veiller à ne pas exposer le connecteur de charge et la fiche de charge à l'eau.
