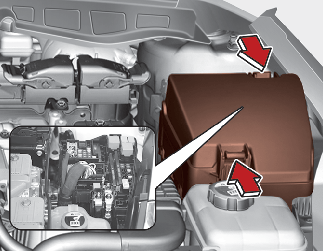

استبدال مصهر حجرة المحرك

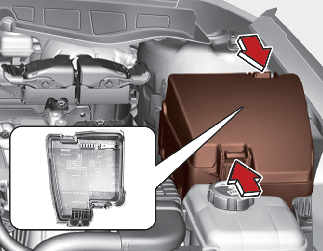

بعد التحقق من لوحة المصاهر في حجرة المحرك، ركّب غطاء لوحة المصهر بإحكام من خلال صوت النقر المسموع.
إذا لم تفعل ذلك، فقد تحدث أعطال كهربائية نتيجة تلامس المياه.

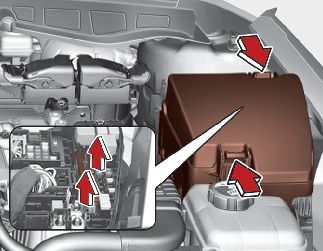

المصهر الرئيسي (مصهر متعدد)
إذا احترق المصهر المتعدد، فتجب إزالته على النحو التالي:
عند احتراق المصهر المتعدد، استشر ورشة محترفة. تُوصي Kia باستشارة أحد شركاء خدمة/ وكلاء Kia المعتمدين.

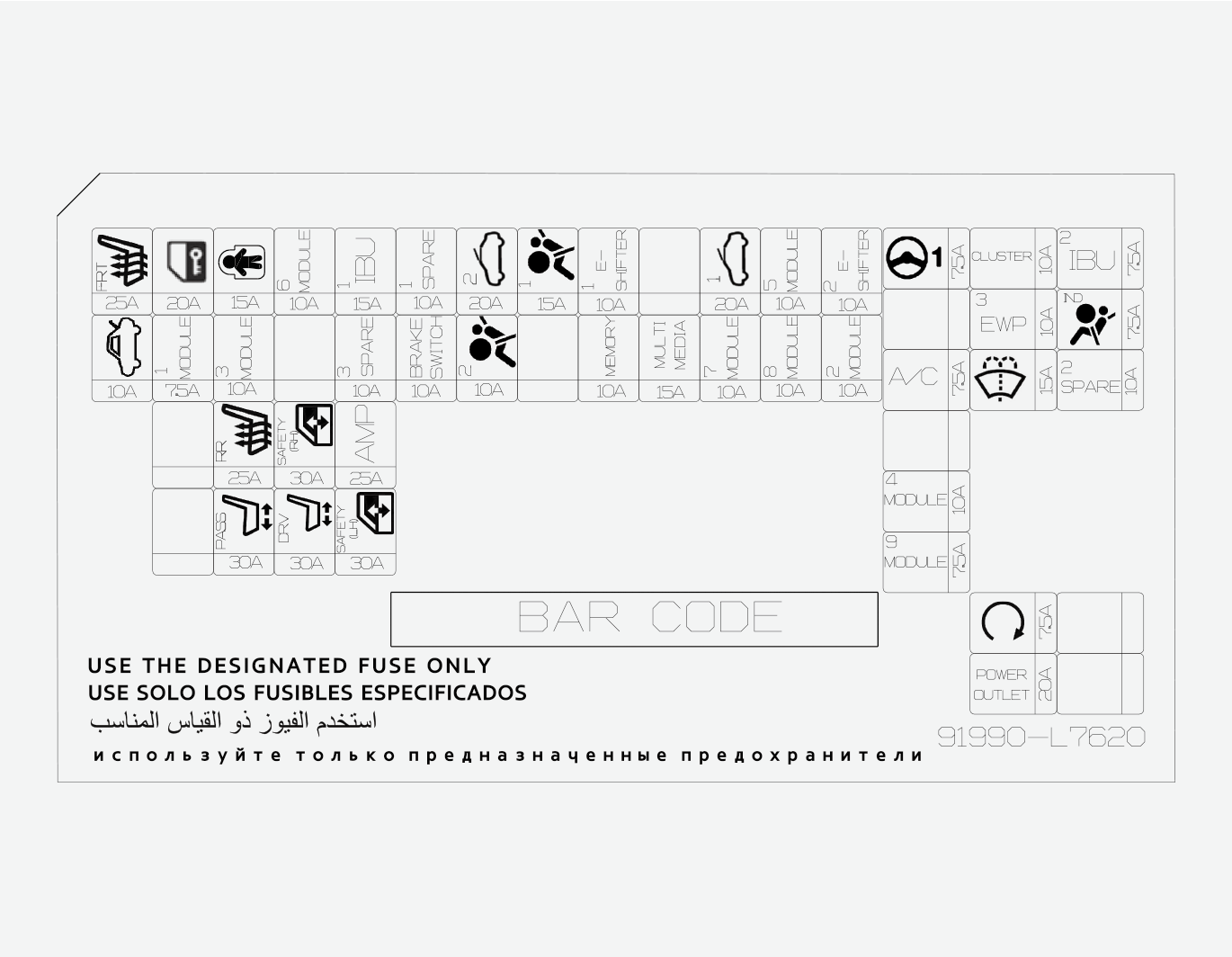

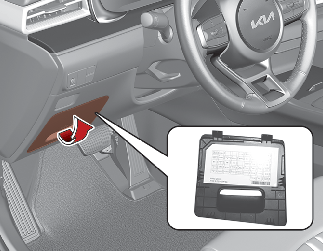

لوحة المصاهر بجانب السائق
لا تنطبق جميع أوصاف لوحة المصاهر الواردة في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عند فحص لوحة المصاهر في السيارة، راجع ملصق لوحة المصاهر على الجانب الداخلي من غطاء المصهر. يقدم لك هذا المخطط معلومات محددة عن سيارتك.
ارجع إلى الجدول التالي لوصف المصهر.
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
مدفئ المقعد (الأمامي) |
 |
25 أمبير |
وحدة التحكم بتدفئة المقعد الأمامي، وحدة التحكم بتهوية المقعد الأمامي |
|
حقيبة السيارة |
 |
10 أمبير |
مُرحِّل غطاء صندوق السيارة |
|
قفل الباب |
 |
20 أمبير |
مرحل قفل الباب، مرحل إلغاء قفل الباب |
|
الوحدة 1 |
 |
7.5 أمبير |
مفتاح وحدة التحكم الأمامي #1، مقبض خارجي للمفتاح الذكي للسائق/الراكب |
|
قفل الطفل |
 |
15 أمبير |
مُرحِّل قفل الطفل الخلفي، مُرحِّل إلغاء قفل الطفل الخلفي |
|
الوحدة 3 |
 |
10 أمبير |
مفتاح المخاطر، وحدة لمبة الوضع الأمامي، موصل وصلة البيانات، وحدة التحكم في استرخاء مقعد الراكب، وحدة باب السائق، مصباح وضع باب السائق/الراكب، لمبة الوضع الأمامي بالجانب الأيمن. |
|
جهاز تدفئة المقعد الخلفي |
 |
25 أمبير |
وحدة تحكم تدفئة المقعد الخلفي |
|
مقعد الراكب (PASS) |
 |
30 أمبير |
المفتاح اليدوي لمقعد الراكب، وحدة التحكم في استرخاء مقعد الراكب |
|
الوحدة 6 |
 |
10 أمبير |
وحدة باب السائق |
|
النافذة الكهربائية الآمنة (الأيمن) |
 |
30 أمبير |
وحدة النافذة الكهربائية لسلامة الراكب، مفتاح النافذة الكهربائية للراكب، مفتاح النافذة الآلية الخلفية اليمنى بجانب المقبض |
|
المقعد الكهربي (السائق) |
 |
30 أمبير |
المفتاح اليدوي لمقعد السائق، وحدة التحكم في نظام إدارة المعلومات |
|
وحدة التحكم المتكاملة في الهيكل 1 |
 |
15 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
المضخم |
 |
25 أمبير |
المضخم AMP |
|
النافذة الكهربائية الآمنة (الجانب الأيسر) |
 |
30 أمبير |
وحدة النافذة الكهربائية لسلامة السائق، مفتاح النافذة الكهربائية الخلفية بالجانب الأيسر |
|
مفتاح الفرامل |
 |
10 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح مصباح التوقف |
|
فتحة السقف 2 |
 |
20 أمبير |
أداة التحكم في فتحة السقف (محرك مخفي) |
|
الوسادة الهوائية 2 |
 |
10 أمبير |
وحدة التحكم بنظام الأمان الإضافي (SRS) |
|
الوسادة الهوائية 1 |
 |
15 أمبير |
وحدة التحكم بنظام الأمان الإضافي (SRS) |
|
ناقل الحركة الإلكتروني 1 |
 |
10 أمبير |
وحدة التحكم الذكي في ثبات السرعة، SCU، ناقل الحركة الإلكتروني المزود بتقنية التعشيق سلكيًا (SBW) |
|
الذاكرة |
 |
10 أمبير |
وحدة نظام الذاكرة المدمجة للسائق، مستشعر المطر، شاشة العرض على الزجاج الأمامي، لوحة العدادات، وحدة تحكم مكيف الهواء، مفتاح مكيف الهواء، المرآة الخارجية الكهربائية للسائق/الراكب |
|
الوسائط المتعددة |
 |
15 أمبير |
الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية |
|
فتحة السقف 1 |
 |
20 أمبير |
أداة التحكم في فتحة السقف (محرك زجاج) |
|
الوحدة 7 |
 |
10 أمبير |
مفتاح وحدة التحكم الأمامي #1/#2، وحدة المساعدة على الحفاظ على الحارة (الخط)، مفتاح لوحة التصادم، IBU (وحدة التحكم المتكاملة في الهيكل)، وحدة المساعدة على تجنب الاصطدام |
|
الوحدة5 |
 |
10 أمبير |
مفتاح مصباح التوقف، ناقل الحركة الإلكتروني المزود بتقنية التعشيق سلكيًا (SBW) |
|
الوحدة 8 |
 |
10 أمبير |
وحدة تحكم تدفئة المقعد الأمامي، وحدة التحكم بمقعد التهوية الأمامي، وحدة التحكم في استرخاء مقعد الراكب، وحدة تحكم جهاز تدفئة المقعد الخلفي، المضخم (AMP)، وحدة نظام الذاكرة المتكاملة للسائق، موصل وصلة البيانات، الصوت، الوحدة الرئيسية للصوت/الفيديو والملاحة، المصباح الأمامي من الجانب الأيمن/الأيسر، وحدة شاشة الرؤية الشاملة، وحدة تحكم مكيف الهواء، مفتاح مكيف الهواء، شاحن لاسلكي أمامي، مرآة كهربائية من الكروم، مصباح لوحة التحكم العلوية، مفتاح لوحة التصادم |
|
ناقل الحركة الإلكتروني 2 |
 |
10 أمبير |
SCU |
|
الوحدة 2 |
 |
10 أمبير |
محرك بمروحة تبريد، وحدة التحكم في استرخاء مقعد الراكب، وحدة تحكم تدفئة المقعد الخلفي، وحدة المساعدة على تجنب الاصطدام، وحدة تحكم تدفئة المقعد الأمامي، وحدة التحكم بمقعد التهوية الأمامي |
|
نظام التوجيه المعزّز بمحرك كهربائي |
 |
7.5 أمبير |
وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS |
|
تكييف الهواء |
 |
7.5 أمبير |
وحدة التحكم بمكيف الهواء، مفتاح مكيف الهواء، مجموعة توصيل غرفة المحرك (مُرحِّل النافخ، مُرحِّل مدفأة بنظام التحكم الإيجابي بعزم الدوران 1، مُرحِّل مدفأة بنظام التحكم الإيجابي بعزم الدوران 2)، ضاغط إلكتروني لمكيف الهواء |
|
الوحدة 4 |
 |
10 أمبير |
شاحن USB خلفي، IBU (وحدة التحكم المتكاملة في الهيكل)، الوحدة الرئيسية للصوت/الفيديو والملاحة، وحدة شاشة الرؤية الشاملة، مضخم (AMP)، وحدة التحكم (بنظام إدارة البطارية) (BMS)، وحدة المساعدة على تجنب الاصطدام بأماكن توقف السيارات، مجموعة لوح دوائر مطبوعة (مُرحِّل مخرج الطاقة) |
|
وحدة 9 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
العدادات |
 |
10 أمبير |
مجموعة العدادات، شاشة العرض على الزجاج الأمامي |
|
EWP3 |
 |
10 أمبير |
مضخة المياه الكهربائية الإلكترونية (المُحرك) |
|
غاسلة |
 |
15 أمبير |
مفتاح متعدد الوظائف |
|
START (بدء التشغيل) |
 |
7.5 أمبير |
IBU (وحدة التحكم المدمجة في الهيكل)،وحدة التحكم الهجينة في الطاقة (HPCU) |
|
مخرج الطاقة |
 |
20 أمبير |
غير مستخدم |
|
وحدة الهيكل المدمجة 2 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
مؤشر كيس الهواء |
 |
7.5 أمبير |
لوحة العدادات، مصباح لوحة التحكم الرئيسية العلوية |

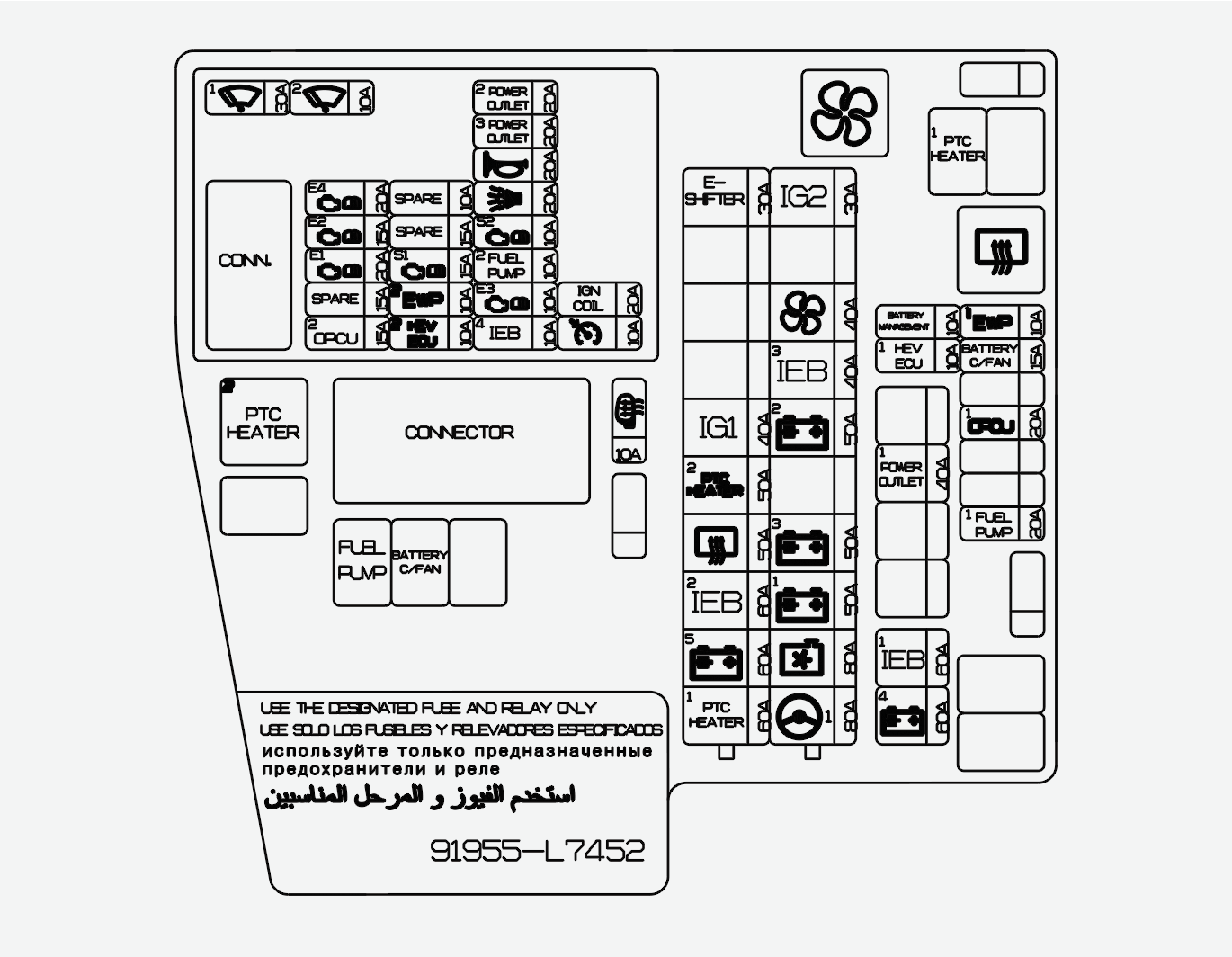

لوحة مصهر حجيرة المحرك
لا تنطبق جميع أوصاف لوحة المصاهر الواردة في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عند فحص لوحة المصاهر في السيارة، راجع ملصق لوحة المصاهر على الجانب الداخلي من غطاء المصهر. يقدم لك هذا المخطط معلومات محددة عن سيارتك.
ارجع إلى الجدول التالي لوصف المصهر.
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
ناقل الحركة الإلكتروني |
 |
30 أمبير |
SCU |
|
مفتاح الإشعال1 |
 |
40 أمبير |
مجموعة لوح دوائر مطبوعة (مُرحِّل الملحقات، مُرحِّل مفتاح الإشعال 1) |
|
تحكم العزم الإيجابي في المدفأة 2 |
 |
50 أمبير |
مرحل مدفأة 2 بنظام التحكم الإيجابي بعزم الدوران |
|
مزيل الضباب الخلفي |
 |
50 أمبير |
مُرحِّل مزيل الضباب الخلفي |
|
IEB2 |
 |
60 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
B+5 |
 |
60 أمبير |
مجموعة لوح دوائر مطبوعة (المرحل الرئيسي، المصهر - الماسحة 1، وحدة التحكم الإلكترونية 4، وحدة التحكم الإلكترونية 2، آلة التنبيه، آلة التنبيه من النوع أ/ب) |
|
مدفأة 1 بنظام التحكم الإيجابي بعزم الدوران |
 |
60 أمبير |
مرحل مدفأة 1 بنظام التحكم الإيجابي بعزم الدوران |
|
مفتاح الإشعال 2 |
 |
30 أمبير |
مجموعة لوح دوائر مطبوعة (مرحل مفتاح الإشعال 2) |
|
نافخ هواء |
 |
40 أمبير |
مُرحل النافخ |
|
IEB3 |
 |
40 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
B+2 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر - وحدة التحكم المتكاملة في الهيكل 1، مضخم AMP، IPS1، IPS2، IPS3، IPS4، IPS10) |
|
B+3 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم المتكاملة (IPS5، IPS6، IPS7، IPS8، IPS9، IPS11) |
|
B+1 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم المتكاملة (المصهر - الوحدة 1، قفل الطفل، جهاز تدفئة المقعد الخلفي، المقعد الكهربي (الراكب)، النافذة الكهربائية الآمنة (الجانب الأيمن)، المقعد الكهربائي (السائق)، النافذة الكهربائية الآمنة (الجانب الأيسر)) |
|
مروحة التبريد |
 |
80 أمبير |
محرك بمروحة تبريد |
|
MDPS1 |
 |
80 أمبير |
وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS |
|
إدارة البطارية |
 |
10 أمبير |
وحدة التحكم (بنظام إدارة البطارية) |
|
وحدة التحكم الإلكترونية بالسيارة الكهربائية الهجينة 1 |
 |
10 أمبير |
وحدة التحكم الهجينة في الطاقة (HPCU) |
|
POWER OUTLET1 (مخرج الطاقة 1) |
 |
40 أمبير |
مُرحِّل مخرج الطاقة |
|
فرامل اضطرارية ذكية 1 |
 |
60 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
B+4 |
 |
60 أمبير |
مجموعة توصيل وحدة التحكم المتكاملة (مرحل سقاطة التحميل على المدى البعيد، المصهر- جهاز تدفئة المقعد (الأمامي)، صندوق السيارة، قفل الباب، نموذج 3، مفتاح الفرامل، فتحة السقف 2، الوسادة الهوائية 2، ناقل الحركة الإلكتروني 1، فتحة السقف 1) |
|
EWP1 |
 |
10 أمبير |
مضخة المياه الكهربائية الإلكترونية (المُحرك) |
|
BATTERY C/FAN (مروحة تبريد البطارية) |
 |
15 أمبير |
مرحل مروحة تبريد البطارية |
|
مفتاح الإشعال 3 |
 |
20 أمبير |
مرحل مفتاح الإشعال 3 |
|
وحدة التحكم في القدرة 1 |
 |
10 أمبير |
وحدة مضخة الزيت |
|
مضخة الوقود |
 |
20 أمبير |
مُرحِّل مضخة الوقود |
|
وحدة التحكم الإلكترونية بالسيارة الكهربائية الهجينة 3 |
 |
10 أمبير |
وحدة التحكم (بنظام إدارة البطارية)، وحدة التحكم الهجينة في الطاقة (HPCU) |
|
مضخة المياه الكهربائية 2 |
 |
10 أمبير |
مضخة المياه الإلكترونية بالنسبة للسيارة الكهربائية الهجين، مرحل مروحة تبريد البطارية، مجموعة توصيل وحدة التحكم المتكاملة (وحدة تحكم IPS) |
|
المرآة المدفأة |
 |
10 أمبير |
مرآة السائق/الراكب الكهربائية الخارجية، مفتاح مكيف الهواء |
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
الماسحة 1 |
 |
30 أمبير |
مرحل الماسحة الآلية |
|
WIPER2 |
 |
10 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
وحدة التحكم الإلكترونية4 |
 |
20 أمبير |
PCM (وحدة التحكم في مجموعة نقل الحركة) |
|
وحدة التحكم الإلكترونية2 |
 |
15 أمبير |
PCM (وحدة التحكم في مجموعة نقل الحركة) |
|
ECU1 |
 |
20 أمبير |
PCM (وحدة التحكم في مجموعة نقل الحركة) |
|
OPCU2 |
 |
15 أمبير |
وحدة مضخة الزيت |
|
المستشعر1 |
 |
15 أمبير |
مستشعر الأكسجين (العلوي/السفلي) |
|
وحدة التحكم الإلكترونية بالسيارة الكهربائية الهجينة 2 |
 |
10 أمبير |
وحدة التحكم الهجينة في الطاقة (HPCU) |
|
مخرج الطاقة 2 |
 |
20 أمبير |
منفذ الطاقة الأمامي من الجانب الأيسر |
|
منفذ الطاقة 3 |
 |
20 أمبير |
منفذ الطاقة الأمامي من الجانب الأيمن، شاحن USB الأمامي |
|
آلة التنبيه |
 |
20 أمبير |
مُرحِّل آلة التنبيه |
|
B/A HORN |
 |
20 أمبير |
مُرحِّل آلة تنبيه جرس الإنذار ضد السطو |
|
مستشعر2 |
 |
10 أمبير |
صمام التحكم في الزيت (مدخل)، صمام التحكم في الزيت (مخرج)، صمام الملف اللولبي للتحكم في الترشيح، صمام التحكم في ضغط الزيت |
|
مضخة الوقود 2 |
 |
10 أمبير |
مجموعة توصيل غرفة المحرك (المرحل مضخة الوقود) |
|
وحدة التحكم الإلكترونية3 |
 |
10 أمبير |
PCM (وحدة التحكم في مجموعة نقل الحركة) |
|
فرامل اضطرارية ذكية 4 |
 |
10 أمبير |
وحدة الفرامل الكهربائية المتكاملة |
|
IGN COIL |
 |
20 أمبير |
ملف الإشعال #1#2/#3/#4 |
|
CRUISE (ثبات السرعة) |
 |
10 أمبير |
وحدة التحكم الذكي في ثبات السرعة |
ارجع إلى الجدول التالي لمعرفة نوع المرحل.
|
اسم المُرحِّل |
النوع |
|---|---|
|
مُرحل النافخ |
صغير |
|
مرحل مدفأة 1 بنظام التحكم الإيجابي بعزم الدوران |
ميكرو |
|
مرحل المقاعد الخلفية المدفأة |
صغير |
|
مرحل مدفأة 2 بنظام التحكم الإيجابي بعزم الدوران |
صغير |
|
مُرحِّل مضخة الوقود |
ميكرو |
|
مرحل مروحة تبريد البطارية |
ميكرو |
|
مرحل مفتاح الإشعال 3 |
ميكرو |
