1. Podłączyć wtyczkę przewodu do domowego gniazdka elektrycznego.



A: Wtyczka

B: Gniazdko elektryczne

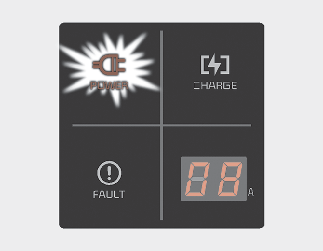

1. Sprawdzić, czy dioda zasilania (zielona) na skrzynce sterowniczej włącza się.



2. Włączyć hamulec postojowy, wciskając pedał hamulca.

3. Przestawić wszystkie przełączniki do położenia wyłączenia (OFF) i przestawić dźwignię zmiany biegów do położenia P (parkowanie). W przypadku próby ładowania, gdy dźwignia zmiany biegów nie jest ustawiona w położeniu P (parkowanie), zostanie ona automatycznie przestawiona do położenia P (parkowanie).

   Przed ładowaniem akumulatora należy jednak zawsze ustawić dźwignię zmiany biegów do położenia P ze względów bezpieczeństwa.

* Dopilnować, by wtyk nie leżał luźno w gnieździe. (Luzy mogą spowodować wytwarzanie ciepła.)

1. Otworzyć drzwiczki ładowania, wciskając ikonę na pokrywie ładowania. Jeśli drzwi pojazdu są zablokowane, pokrywa ładowania nie otworzy się.




   Przestroga

   Jeżeli otwarcie pokrywy ładowania jest niemożliwe z powodu mrozu, należy delikatnie usunąć lód znajdujący się wokół pokrywy ładowania. Nie otwierać pokrywy siłą.

   Próba otwarcia pokrywy ładowania siłą może doprowadzić do jej uszkodzenia.



   Przestroga

   W celu podłączenia złącza ładowania należy zwolnić zatrzask drzwi i umożliwić zwolnienie blokady złącza ładowania.

   W przeciwnym wypadku może dojść do uszkodzenia złącza ładowania i gniazda ładowania pojazdu.



   Uwaga

   Pokrywa ładowania odblokuje się, gdy drzwi kierowcy zostaną odblokowane

   Aby odblokować pokrywę ładowania:

   • Nacisnąć przycisk odblokowania na inteligentnym kluczyku

   • Nacisnąć przycisk centralnego odblokowania drzwi na panelu podłokietnika na drzwiach kierowcy

   • Pociągnąć wewnętrzną klamkę drzwi kierowcy na zewnątrz

   Pokrywa ładowania zablokuje się, gdy wszystkie drzwi zostaną zablokowaneAby zablokować pokrywę ładowania:

   • Nacisnąć przycisk blokowania na inteligentnym kluczyku

   • Nacisnąć przycisk centralnego blokowania drzwi na panelu podłokietnika na drzwiach kierowcy

   * Wszystkie drzwi zostaną automatycznie zablokowane, gdy prędkość pojazdu przekroczy 15km/h (9.3 mph).

   Pokrywa ładowania jest również zablokowana, gdy prędkość pojazdu przekracza 15km/h (9.3 mph).

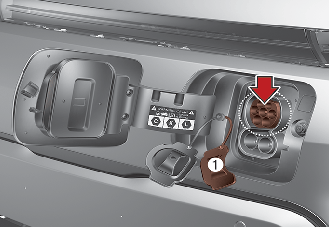

2. Otworzyć klapkę, następnie otworzyć pokrywę gniazda ładowania (1).

3. Otworzyć osłonę złącza ładowania i sprawdzić, czy na złączu ładowania i wtyku ładowania nie znajduje się kurz.

4. Przytrzymać uchwyt złącza ładowania i przyłączyć go do gniazda ładowania sieciowego pojazdu. Wsunąć złącze aż do momentu usłyszenia kliknięcia. Jeżeli złącze ładowania i stacja ładowania nie są poprawnie podłączone, może to spowodować pożar.



* Złącze ładowania, tryb blokady złącza ładowania sieciowego

Kiedy złącze ładowania i gniazdo ładowania są połączone, można wybrać tryb, wciskając przycisk. Złącze ładowania zostanie zablokowane w innym czasie, w zależności od wybranego trybu.

Tryb Zawsze: złącze ładowania blokuje się automatycznie, jeżeli jest poprawnie podłączone.

Tryb Podczas ładowania: złącze ładowania blokuje się po rozpoczęciu ładowania, jeżeli złącze jest poprawnie podłączone.

Więcej informacji można znaleźć w rozdziale Więcej informacji.

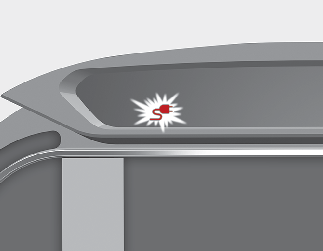

1. Ładowanie rozpoczyna się automatycznie, a kontrolka ładowania zaczyna migać.




2. Sprawdzić, czy kontrolka ładowania akumulatora wysokiego napięcia w zestawie wskaźników jest włączona. Kiedy kontrolka ładowania jest wyłączona, akumulator nie jest ładowany.

   Jeśli złącze ładowania nie jest prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.




   Przestroga

   • Ładowanie można rozpocząć, gdy zapłon został wyłączony przyciskiem START/STOP, a dźwignia zmiany biegów jest w położeniu P (parkowanie).

     Po rozpoczęciu ładowania można korzystać z elementów elektrycznych takich, jak radio, włączając tryb ACC (akcesoria) lub zapłon przyciskiem START/STOP.

   • Przestawienie dźwigni zmiany biegów z położenia P (parkowanie) do R (bieg wsteczny), N (bieg jałowy), D (jazda) spowoduje przerwanie ładowania. Aby wznowić ładowanie, należy ustawić dźwignię zmiany biegów do położenia P (parkowanie) i wyłączyć zapłon przyciskiem START/STOP. Odłączyć i ponownie przyłączyć przewód ładowania by rozpocząć ładowanie od nowa.

3. Po rozpoczęciu ładowania na zestawie wskaźników przez około 1 minutę wyświetlany jest szacowany czas ładowania.

   Po otwarciu drzwi od strony kierowcy podczas ładowania szacowany czas ładowania jest wyświetlany na zestawie wskaźników przez około 1 minutę.

   Po ustawieniu zaplanowanego ładowania szacowany czas ładowania wyświetlany jest jako „--”.




   Przestroga

   Czas ładowania akumulatora wysokonapięciowego może się różnić w zależności od stanu akumulatora, specyfikacji ładowarki i temperatury otoczenia.



   Przestroga

   W celu odłączenia złącza ładowania należy zwolnić blokadę drzwi i umożliwić zwolnienie blokady złącza ładowania.

   W przeciwnym wypadku może dojść do uszkodzenia złącza ładowania i gniazda ładowania pojazdu.

1. Podłączyć wtyczkę przewodu do domowego gniazdka elektrycznego.



A: Wtyczka

B: Gniazdko elektryczne

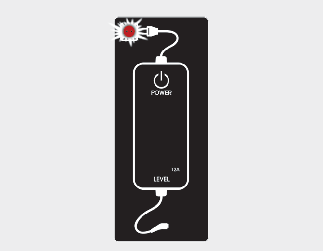

1. Sprawdzić, czy dioda zasilania (zielona) na skrzynce sterowniczej świeci się.



2. Wcisnąć pedał hamulca i zaciągnąć hamulec postojowy.

3. Przestawić wszystkie przełączniki do położenia wyłączenia (OFF) i przestawić dźwignię zmiany biegów do położenia P (parkowanie). W przypadku próby ładowania, gdy dźwignia zmiany biegów nie jest ustawiona w położeniu P (parkowanie), zostanie ona automatycznie przestawiona do położenia P (parkowanie).

   Przed ładowaniem akumulatora należy jednak zawsze ustawić dźwignię zmiany biegów do położenia P ze względów bezpieczeństwa.

* Dopilnować, by wtyk nie leżał luźno w gnieździe. (Luzy mogą spowodować wytwarzanie ciepła.)

1. Otworzyć drzwiczki ładowania, wciskając ikonę na pokrywie ładowania. Jeśli drzwi pojazdu są zablokowane, pokrywa ładowania nie otworzy się.




   Przestroga

   Jeżeli otwarcie pokrywy ładowania jest niemożliwe z powodu mrozu, należy delikatnie usunąć lód znajdujący się wokół pokrywy ładowania. Nie otwierać pokrywy siłą.

   Próba otwarcia pokrywy ładowania siłą może doprowadzić do jej uszkodzenia.



   Przestroga

   W celu podłączenia złącza ładowania należy zwolnić zatrzask drzwi i umożliwić zwolnienie blokady złącza ładowania.

   W przeciwnym wypadku może dojść do uszkodzenia złącza ładowania i gniazda ładowania pojazdu.



   Uwaga

   Pokrywa ładowania odblokuje się, gdy drzwi kierowcy zostaną odblokowane

   Aby odblokować pokrywę ładowania:

   • Nacisnąć przycisk odblokowania na inteligentnym kluczyku

   • Nacisnąć przycisk centralnego odblokowania drzwi na panelu podłokietnika na drzwiach kierowcy

   • Pociągnąć wewnętrzną klamkę drzwi kierowcy na zewnątrz

   Pokrywa ładowania zablokuje się, gdy wszystkie drzwi zostaną zablokowaneAby zablokować pokrywę ładowania:

   • Nacisnąć przycisk blokowania na inteligentnym kluczyku

   • Nacisnąć przycisk centralnego blokowania drzwi na panelu podłokietnika na drzwiach kierowcy

   * Wszystkie drzwi zostaną automatycznie zablokowane, gdy prędkość pojazdu przekroczy 15km/h (9.3 mph).

   Pokrywa ładowania jest również zablokowana, gdy prędkość pojazdu przekracza 15km/h (9.3 mph).

2. Otworzyć klapkę, następnie otworzyć pokrywę gniazda ładowania (1).

3. Otworzyć osłonę złącza ładowania i sprawdzić, czy na złączu ładowania i wtyku ładowania nie znajduje się kurz.

4. Przytrzymać uchwyt złącza ładowania i przyłączyć go do gniazda ładowania sieciowego pojazdu. Wsunąć złącze aż do momentu usłyszenia kliknięcia. Jeżeli złącze ładowania i stacja ładowania nie są poprawnie podłączone, może to spowodować pożar.



* Złącze ładowania, tryb blokady złącza ładowania sieciowego

Kiedy złącze ładowania i gniazdo ładowania są połączone, można wybrać tryb, wciskając przycisk. Złącze ładowania zostanie zablokowane w innym czasie, w zależności od wybranego trybu.

Tryb Zawsze: złącze ładowania blokuje się automatycznie, jeżeli jest poprawnie podłączone.

Tryb Podczas ładowania: złącze ładowania blokuje się po rozpoczęciu ładowania, jeżeli złącze jest poprawnie podłączone.

Więcej informacji można znaleźć w rozdziale Więcej informacji.

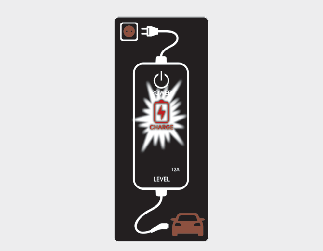

1. Ładowanie rozpoczyna się automatycznie (zapala się lampka ładowania).




2. Sprawdzić, czy kontrolka ładowania akumulatora wysokiego napięcia w zestawie wskaźników jest włączona. Kiedy kontrolka ładowania jest wyłączona, akumulator nie jest ładowany.

   Jeśli złącze ładowania nie jest prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.




   Przestroga

   • Ładowanie można rozpocząć, gdy zapłon został wyłączony przyciskiem START/STOP, a dźwignia zmiany biegów jest w położeniu P (parkowanie).

     Po rozpoczęciu ładowania można korzystać z elementów elektrycznych takich, jak radio, włączając tryb ACC (akcesoria) lub zapłon przyciskiem START/STOP.

   • Przestawienie dźwigni zmiany biegów z położenia P (parkowanie) do R (bieg wsteczny), N (bieg jałowy), D (jazda) spowoduje przerwanie ładowania. Aby wznowić ładowanie, należy ustawić dźwignię zmiany biegów do położenia P (parkowanie) i wyłączyć zapłon przyciskiem START/STOP. Odłączyć i ponownie przyłączyć przewód ładowania by rozpocząć ładowanie od nowa.

3. Po rozpoczęciu ładowania na zestawie wskaźników przez około 1 minutę wyświetlany jest szacowany czas ładowania.

   Po otwarciu drzwi od strony kierowcy podczas ładowania szacowany czas ładowania jest wyświetlany na zestawie wskaźników przez około 1 minutę.

   Po ustawieniu zaplanowanego ładowania szacowany czas ładowania wyświetlany jest jako „--”.




   Przestroga

   Czas ładowania akumulatora wysokonapięciowego może się różnić w zależności od stanu akumulatora, specyfikacji ładowarki i temperatury otoczenia.



   Przestroga

   W celu odłączenia złącza ładowania należy zwolnić blokadę drzwi i umożliwić zwolnienie blokady złącza ładowania.

   W przeciwnym wypadku może dojść do uszkodzenia złącza ładowania i gniazda ładowania pojazdu.
