Opis skrzynki bezpieczników/przekaźników
Wewnętrzny panel bezpiecznikowy
Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.
Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

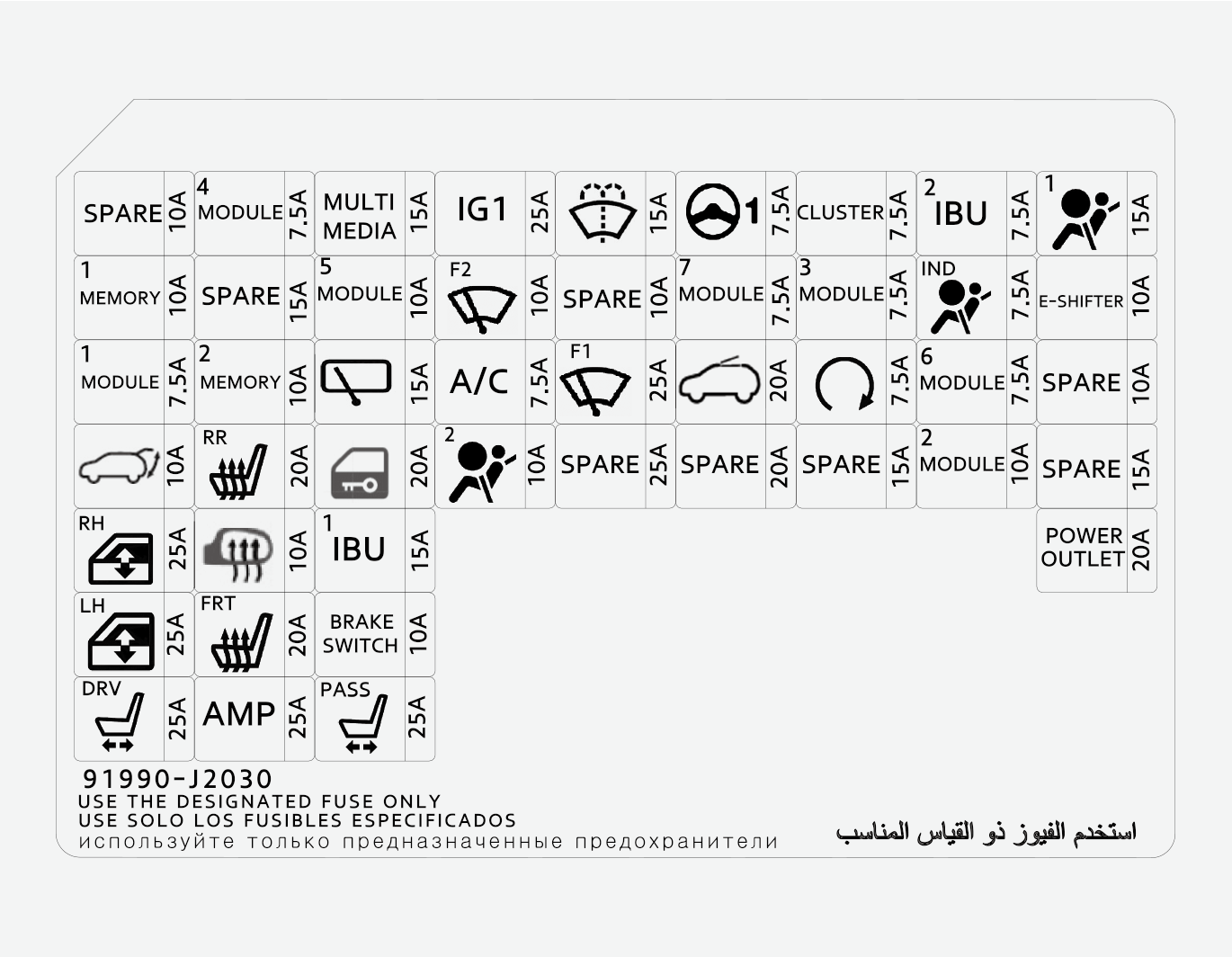

Panel bezpiecznikowy od strony kierowcy
Deska rozdzielcza (panel bezpiecznikowy od strony kierowcy)
|
Opis |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
GNIAZDKO ZASILANIA |
|
20 A |
Przednie gniazdko zasilania |
|
MODULE2 |
|
10 A |
Blok złączek typu E/R (przekaźnik gniazda zasilania), audio, tylna ładowarka USB, ładowarka bezprzewodowa, oświetlenie nastrojowe głośnika, wzmacniacz, oświetlenie nastrojowe drzwi po stronie kierowcy/pasażera, przełącznik sterowanych elektrycznie lusterek zewnętrznych, odtwarzacz audio/wideo wraz z nawigacją, IBU (zintegrowana jednostka sterowania nadwoziem) |
|
PODGRZEWANIE LUSTERKA |
|
10 A |
Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł regulacji klimatyzacji |
|
IG1 |
|
25 A |
Blok zaciskowy (bezpiecznik — IEB2, EPCU2) |
|
AIR BAG1 |
|
15 A |
Czujnik wykrywania obecności pasażerów, moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS) |
|
A/BAG IND |
|
7,5 A |
Zestaw przyrządów i wskaźników, Moduł sterujący klimatyzacją |
|
IBU2 |
|
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
ZESTAW WSKAZNIKOW |
|
7,5 A |
Wyświetlacz projekcyjny, zestaw wskaźników |
|
MDPS |
|
7,5 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
MODULE3 |
|
7,5 A |
Przełącznik świateł hamowania |
|
MODULE4 |
|
7,5 A |
Kamera wielofunkcyjna, IBU (zintegrowana jednostka sterowania nadwoziem), moduł asystenta unikania kolizji z przodu, przełącznik na tablicy rozdzielczej, moduł systemu ostrzegania o możliwości kolizji w martwym polu po lewej/prawej stronie, system wirtualnej symulacji odgłosu napędu (VESS) (głośnik) |
|
MODULE5 |
|
10 A |
Moduł regulacji przedniego fotela z wentylacją, przełącznik na tablicy rozdzielczej, odtwarzacz audio/wideo wraz z nawigacją, moduł sterujący nagrzewnicy fotela przedniego, moduł sterujący nagrzewnicy tylnego siedzenia, system audio, lusterko elektrochromatyczne |
|
Klimatyzacja |
Klimatyzacja |
7,5 A |
Moduł sterujący klimatyzacją |
|
WIPER FRT1 |
|
25 A |
Silnik wycieraczek przedniej szyby, blok zaciskowy (przekaźnik wycieraczek (przedniej szyby (niska prędkość)) |
|
WYCIERACZKA TYLNA |
|
15 A |
Silnik wycieraczki tylnej, skrzynka przekaźników ICM (przekaźnik wycieraczki tylnej) |
|
SPRYSKIWACZ |
|
15 A |
Przełącznik wielofunkcyjny |
|
MODULE6 |
|
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
MODULE7 |
|
7,5 A |
Moduł sterujący nagrzewnicy fotela przedniego/tylnego siedzenia, moduł regulacji przedniego fotela z wentylacją, blok złączek typu E/R (przekaźnik lewy szyby podgrzewanej W/S) |
|
E-SHIFTER |
E-SHIFTER |
10 A |
Przełącznik konsoli, przełącznik zmiany biegów (SBW) |
|
WIPER FRT2 |
|
10 A |
Silnik wycieraczek przedniej szyby, blok zaciskowy (przekaźnik wycieraczek (przedniej szyby (niska prędkość)), IBU (zintegrowana jednostka sterowania nadwoziem) |
|
START (Rozruch) |
|
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem), EPCU |
|
P/WINDOW LH |
|
25 A |
Przekaźnik elektrycznego sterowania szyby lewej, moduł elektrycznego podnoszenia szyby kierowcy z zabezpieczeniem |
|
P/WINDOW RH |
|
25 A |
Przekaźnik elektrycznego sterowania szyby prawej, moduł elektrycznego podnoszenia szyby pasażera z zabezpieczeniem |
|
TAILGATE OPEN |
|
10 A |
Przekaźnik otwarcia klapy tylnej |
|
SZYBERDACH |
|
20 A |
Silniczek okna dachowego |
|
AMP |
|
25 A |
Wzmacniacz |
|
S/HEATER FRT |
|
20 A |
Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń |
|
ELEKTR. FOTEL (KIER.) |
|
25 A |
Ręczny przełącznik fotela kierowcy |
|
P/SEAT (PASS) |
|
25 A |
Ręczny przełącznik fotela pasażera |
|
S/HEATER RR |
|
20 A |
Moduł regulacji podgrzewacza tylnego siedzenia |
|
ZAMEK DRZWI |
|
20 A |
Przekaźnik blokowania/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowania drzwi dwoma dotknięciami) |
|
PRZEŁĄCZNIK HAMULCA |
|
10 A |
Przełącznik świateł hamowania, IBU (zintegrowana jednostka sterowania nadwoziem) |
|
IBU1 |
|
15 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
AIR BAG2 |
|
10 A |
Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS) |
|
MODULE1 |
|
7,5 A |
Przełącznik świateł awaryjnych, moduł aktywnej klapy powietrza, czujnik deszczu, złącze DataLink |
|
MEMORY1 |
|
10 A |
Zestaw wskaźników, HUD |
|
MEMORY2 |
2MEMORY |
10 A |
Moduł sterujący klimatyzacją |
|
MULTIMEDIA |
|
15 A |
System audio, odtwarzacz audio/wideo wraz z nawigacją |
Skrzynka bezpieczników w komorze silnika
Pokrywa zacisku akumulatora
|
Nazwa bezpiecznika |
Nazwa bezpiecznika |
Prędkości |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|---|---|
|
BEZPIECZNIK WIELOCZŁONOWY |
LDC |
LDC |
150 A |
Bezpiecznik: POWER OUTLET1, IEB1, IEB2, CHARGER1, klimatyzacja, EPCU |
|
MDPS |
|
80 A |
Zespół elektrycznego wspomagania kierownicy (MDPS) |
|
|
B+5 |
|
60 A |
Blok zaciskowy (przekaźnik główny, bezpiecznik: BATTERY MANAGEMENT, HORN, EPCU1) |
|
|
B+2 |
|
60 A |
Blok zaciskowy ICU (moduł sterowania IPS (moduł panelu wskaźników), moduł IPS (moduł panelu wskaźników) (1CH)) |
|
|
B+3 |
|
60 A |
Blok zaciskowy ICU (moduł sterowania IPS (moduł panelu wskaźników)) |
|
|
B+4 |
|
50 A |
Blok zaciskowy ICU (bezpiecznik: TAIL GATE OPEN, SUNROOF, wzmacniacz, P/WINDOW LH, P/WINDOW RH, S/HEATER FRT, P/SEAT (PASS), P/SEAT (DRV)) |
|
|
COOLING FAN |
|
60 A |
Przekaźnik dmuch. chłodz. |
|
|
OGRZEW. TYLN. |
|
40 A |
Przekaźnik ogrzewania tylnego |
|
|
DMUCHAWA |
|
40 A |
Przekaźnik nawiewu |
|
|
IG1 |
|
40 A |
Przekaźnik PDM (IG1) nr 2, przekaźnik PDM (ACC) nr 1 |
|
|
IG2 |
|
40 A |
Przekaźnik PDM (IG2) nr 3 |
|
|
IEB4 |
|
80 A |
Wbudowany moduł sterowania elektronicznego hamulca Mobis (silnik) |
|
|
B+6 |
 |
40 A |
HEAD LAMP HI FUSE 10 A |
|
|
BEZP. |
POWER OUTLET3 |
|
20 A |
Przednia ładowarka USB |
|
POWER OUTLET2 |
|
20 A |
Tylne gniazdko zasilania |
|
|
OBC |
OBC |
10 A |
OBC (ładowarka pokładowa) |
|
|
CHARGER2 |
|
10 A |
Przekaźnik zablokowania ładowarki, przekaźnik odblokowania ładowarki |
|
|
IG3 5 |
|
20 A |
Przekaźnik IG3 2, przekaźnik IG3 1 |
|
|
B+1 |
|
40 A |
Przekaźnik długotrwałego obciążenia blokady, blok zaciskowy ICU (bezpiecznik: DOOR LOCK, S/HEATER RR, BRAKE SWITCH, IBU (zintegrowana jednostka sterowania nadwoziem) 1, AIR BAG2, MODULE1) |
|
|
E-SHIFTER1 |
|
40 A |
Przekaźnik E-Shifter, bezpiecznik: E-SHIFTER2 |
|
|
CHARGER1 |
|
10 A |
Moduł pokrywy ładowania, moduł CCM |
|
|
BEZP. |
Klimatyzacja |
Klimatyzacja |
15 A |
Moduł sterujący klimatyzacją |
|
IEB1 |
|
40 A |
Wielofunkcyjne złącze kontrolne, wbudowany moduł sterowania elektronicznego hamulca Mobis |
|
|
IEB2 |
|
40 A |
Wbudowany moduł sterowania elektronicznego hamulca Mobis |
|
|
POWER OUTLET1 |
|
40 A |
Przekaźnik gniazdka zasilania |
|
|
E-SHIFTER2 |
|
10 A |
SCU, przełącznik zmiany biegów (SBW) |
|
|
KLAKSON |
|
15 A |
Przekaźnik klaksonu |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (ładowarka pokładowa), EPCU, elektroniczna sprężarka klimatyzatora |
|
|
BATTERY MANAGEMENT |
|
15 A |
BMU |
|
|
ELECTRICAL WATER PUMP |
|
15 A |
Elektroniczna pompa płynu chłodzącego (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Moduł pokrywy ładowania, moduł aktywnej klapy powietrza, blok zaciskowy ICU (moduł sterowania IPS (moduł panelu wskaźników)), zestaw wskaźników, kontrolka ładowarki, system audio, odtwarzacz audio/wideo wraz z nawigacją |
|
|
IG3 1 |
|
15 A |
Blok złączek typu E/R (przekaźnik IG3 2, przekaźnik IG3 1) |
|
|
IEB3 |
|
10 A |
Wielofunkcyjne złącze kontrolne, złącze Data Link, wbudowany moduł sterowania elektronicznego hamulca Mobis |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
Zawór trójdrożny regulacji płynu chłodzącego po lewej i prawej stronie, blok złączek typu E/R (przekaźnik wentylatora w układzie chłodzenia, przekaźnik dmuchawy), moduł sterowania klimatyzacją, moduł CCM, nagrzewnica PTC klimatyzacji |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/ALARM HORN |
|
10 A |
Przekaźnik klaksonu alarmu antywłamaniowego |
|
|
H/REFLEKTOR DROGOWY |
|
10 A |
Przekaźnik reflektorów drogowych |
|
|
PRZYCZEPA |
|
40 A |
Przyczepa |
|
Prędkości |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik odblokowania ładowarki |
MIKRO |
|
|
Przekaźnik zablokowania ładowarki |
MIKRO |
|
|
Przekaźnik PDM (IG1) nr 2 |
MIKRO |
|
|
Przekaźnik gniazdka zasilania |
MIKRO |
|
|
Przekaźnik IG3 1 |
MIKRO |
|
|
Przekaźnik PDM (IG2) nr 3 |
MIKRO |
|
|
Przekaźnik ogrzewania tylnego |
MIKRO |
|
|
Przekaźnik PDM (ACC) nr 1 |
MIKRO |
|
|
Przekaźnik dmuch. chłodz. |
MINI |
|
|
Przekaźnik nawiewu |
MINI |
|
E-SHIFTER |
Przekaźnik E-Shifter |
MIKRO |
|
|
Przekaźnik IG3 2 |
MIKRO |
|
|
Przekaźnik reflektorów drogowych |
MIKRO |
