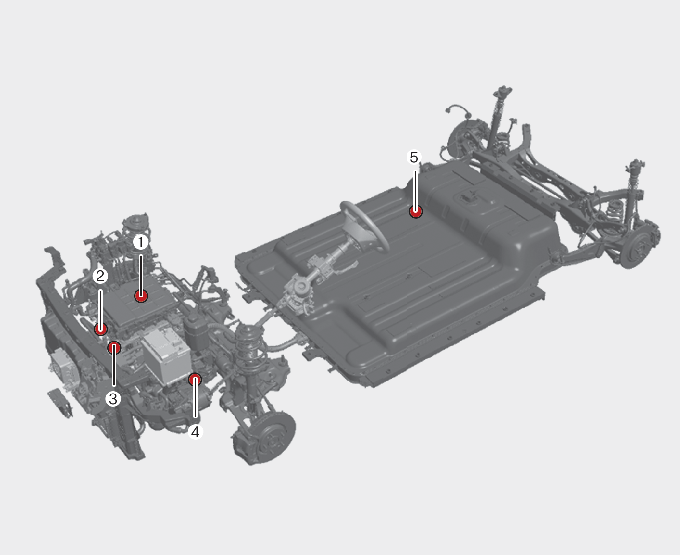

Główne elementy pojazdu elektrycznego

Ładowarka pokładowa (OBC): zewnętrzne urządzenie (niskiej prędkości) do ładowania akumulatora wysokonapięciowego.
Przetwornica: Przekształca prąd stały w zmienny zasilający silnik i przekształca prąd zmienny w stały, zasilający akumulator wysokonapięciowy.
LDC:przekształca moc akumulatora wysokonapięciowego na niskie napięcie (12 V), zasilające pojazd (DC-DC).
VCU: Układ działający jako sterownik nadrzędny pojazdu elektrycznego.
Silnik trakcyjny:napędza pojazd, przetwarzając energię elektryczną z naładowanego akumulatora na energię mechaniczną (pełni taką samą funkcję jak silnik spalinowy)
Przekładnia redukcyjna: przekazuje siłę obrotową z silnika do kół z odpowiednią prędkością i momentem obrotowym.
Akumulator wysokonapięciowy (litowo-jonowo-polimerowy): przechowuje i dostarcza moc konieczną do pracy pojazdu elektrycznego (12 V akumulator pomocniczy dostarcza moc do elementów wyposażenia pojazdu takich, jak wycieraczki i reflektory).

* OBC: ładowarka pokładowa

* LDC : Niskonapięciowy przetwornik DC-DC.

* VCU: Jednostka sterowania pojazdu

Ostrzeżenie

Nie usuwać ani nie wymontowywać elementów pod napięciem, ani też złączy i przewodów akumulatora wysokonapięciowego. Należy także uważać, by nie uszkodzić elementów pod napięciem ani akumulatora wysokonapięciowego. Może to spowodować poważne obrażenia i mieć istotny wpływ na pracę i trwałość pojazdu.
Kiedy wymagany jest przegląd i konserwacja elementów pod napięciem i akumulatora wysokonapięciowego, należy oddać pojazd do wyspecjalizowanego warsztatu. Kia zaleca, aby skontaktować się z autoryzowanym dealerem/partnerem serwisowym marki Kia.
