Beschrijving zekering-/relaiskast

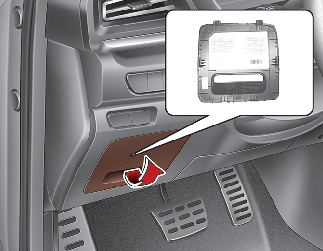

Zekeringkast zijpaneel bestuurder

Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.

OPMERKING

Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

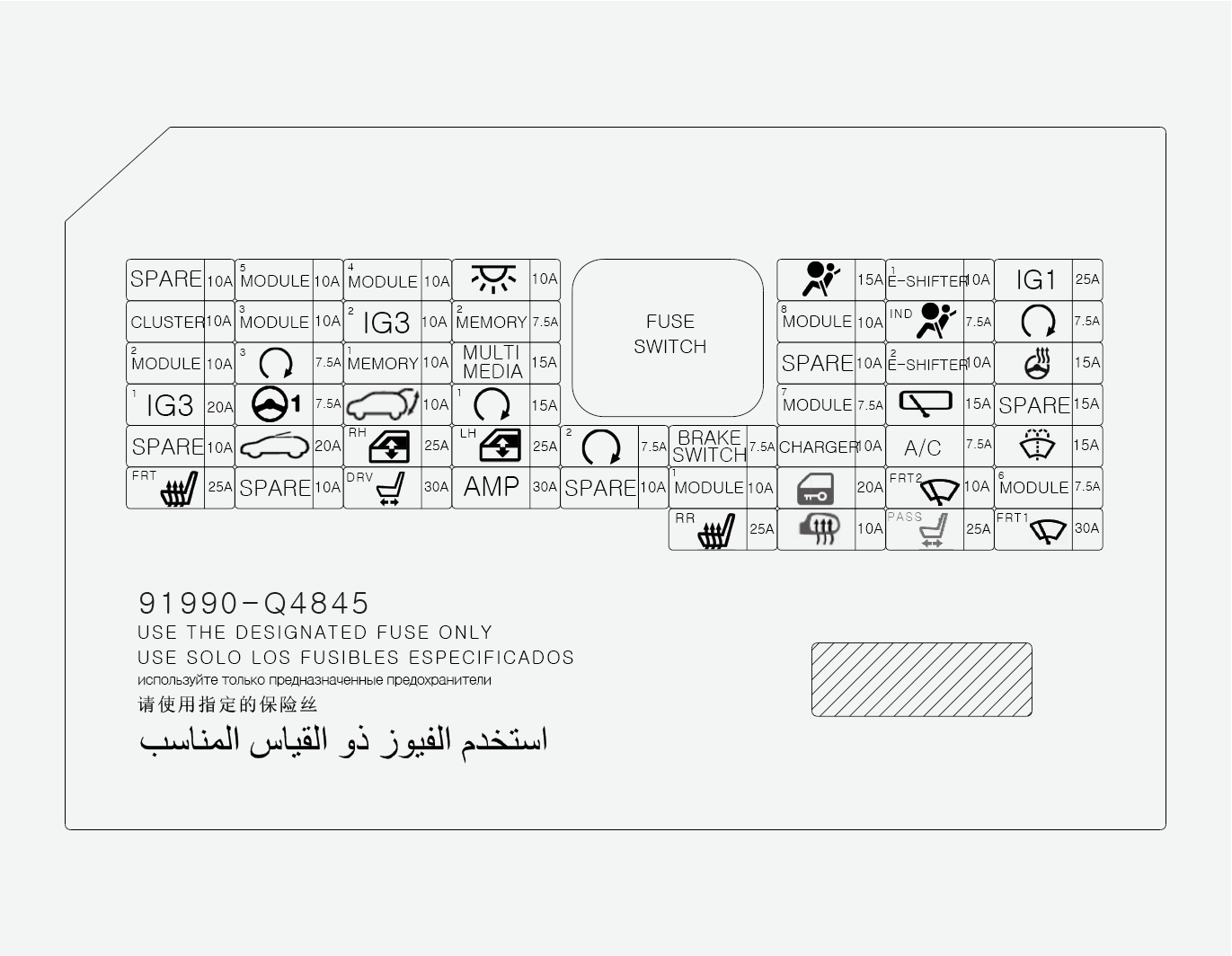

Zekeringkast bestuurderszijde

dashboard (zekeringkast bestuurderszijde)

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

MODULE 5

10 A

Stuurkussenschakelaar, ECM (elektrochromatische spiegel), hoofdunit A/V- en navigatiesysteem, servo koplamphoogteregeling links/rechts, regelmodule stoelventilatie voor, regelmodule stoelverwarming achter, regelmodule automatische koplampverstelling, ventilatiemodule bestuurdersstoel, Amp, TOETSENBORD, OBD

MODULE 4

10 A

Stuurkussenschakelaar, MFC-module, AEB-module, achterradar links/rechts, VESS, Console bovenste VERLENGSTUK (STUURWIELVERWARMING)

INTERIEURVERLICHTING

10 A

Bagageruimteverlichting, lampjes make-upspiegel links/rechts, interieurverlichting, verlichting dakconsole, regensensor, draadloze oplader

AIRBAG

15 A

ACU (airbagmodule)

E-SHIFTER 1

E-SHIFTER 1

10 A

Console bovenste VERLENGSTUK (SBW)

CONTACTSLOT 1

25 A

PCB-blok (ZEKERING - IEB2, EPCU2)

INSTRUMENTENPANEEL

10 A

Instrumentenpaneel

MODULE 3

10 A

BCM (Body Control Module), portiermodule bestuurder/passagier, remlichtschakelaar

IG3 2

10 A

Schakelaar tankdopklep & acculader, instrumentenpaneel, controlelampje oplader, regelmodule airconditioning, hoofdunit A/V- en navigatiesysteem, audio, IG3, verwarmingselement, regelmodule laden

MEMORY 2

7,5 A

VESS, BATT_COOL_EXV

CONTROLELAMPJE AIRBAG

7,5 A

Instrumentenpaneel, regelmodule airconditioning

START

7,5 A

EPCU, Smart Key-module

MODULE 2

10 A

BUITENSPIEGEL, relais 12V-aansluiting, Amp, BCM (Body Control Module), unit draadloos opladen, unit USB/laden, regelmodule Smart Key, audio-unit, TOETSENBORD

STARTKNOP3

7,5 A

Smart Key-module

MEMORY 1

10 A

Portiermodule bestuurder/passagier, IMS (module geïntegreerd geheugensysteem bestuurder), instrumentenpaneel, regelmodule airconditioning, ECM (elektrochromatische spiegel), automatische verlichting en lichtsensor, BCM (Body Control Module), Active Air Flap-eenheid

MULTIMEDIA

15 A

Hoofdunit audio-, video- en navigatiesysteem, toetsenbord

E-SHIFTER 2

E-SHIFTER 2

10 A

Regeleenheid SBW

IG3 1

20 A

Relais IG3_1

MDPS

7,5 A

MDPS-unit

ACHTERKLEP

10 A

Relais achterklep

STARTKNOP1

15 A

Smart Key-module

MODULE 7

7,5 A

Regelmodule stoelverwarming voor/ regelmodule geventileerde voorstoel, regelmodule stoelverwarming achter, module AC-inverter

RUITENWISSER (ACHTER)

15 A

Verbindingsblok motorruimte (relais ruitenwisser achter), motor ruitenwisser achter

STUURWIELVERWARMING

15 A

BCM (module carrosseriesystemen)

SCHUIF-/KANTELDAK

20 A

Motor schuif-/kanteldak

ELEKTRISCH BEDIENBARE RUIT RECHTS

25 A

Relais ruitbediening rechts, module elektrisch bediende ruit met klembeveiliging passagier (LHD), module elektrisch bediende ruit met klembeveiliging bestuurder (RHD)

ELEKTRISCH BEDIENBARE RUIT LINKS

25 A

Relais ruitbediening links, module elektrisch bediende ruit met klembeveiliging bestuurder (LHD), module elektrisch bediende ruit met klembeveiliging passagier (RHD)

STARTKNOP2

7,5 A

Schakelaar startknop, Smart Key-module

REMSCHAKELAAR

7,5 A

Remlichtschakelaar, smart Key-module

LADER

LADER

10 A

Regelmodule laden, relais vergrendelen/ontgrendelen lader, C_C_LAMP

AIRCO

7,5 A

Module airconditioning, luchtreiniger

SPROEIER

15 A

Multifunctionele schakelaar

STOELVERWARMING VOOR

25 A

Stoelverwarmingsmodule voor

ELEKTRISCH VERSTELBARE STOEL (BESTUURDER)

30 A

Schakelaar stoelverstelling bestuurder, module geïntegreerd geheugensysteem bestuurder

Versterker

30 A

Versterker

MODULE 1

10 A

Schakelaar alarmknipperlichten, OBD, portiergreep Smart Key-systeem aan buitenzijde bestuurderszijde, portiergreep Smart Key-systeem aan buitenzijde passagierszijde, bestuurdersportiermodule, passagiersportiermodule, mood-verlichting, relais buitenspiegel inklappen/uitklappen

DOOR LOCK

20 A

Relais portiervergrendeling, relais portierontgrendeling, relaiskast ICM (supervergrendeling)

RUITENWISSER2 (VOOR)

10 A

BCM (module carrosseriesystemen), ruitenwissermotor, verbindingsblok motorruimte (relais lage ruitenwissersnelheid voor)

MODULE 6

7,5 A

BCM (Module carrosseriesystemen), Smart Key-module

STOELVERWARMING (ACHTER)

25 A

Stoelverwarmingsmodule achter

SPIEGELVERWARMING

10 A

Elektrisch verstelbare buitenspiegel bestuurderszijde/voorpassagierszijde, regelmodule airconditioning, relais RR HTD, RR HTD

RUITENWISSER1 (VOOR)

30 A

Ruitenwissermotor, verbindingsblok motorruimte (relais lage ruitenwissersnelheid voor)

ELEKTRISCH VERSTELBARE STOEL (PASSAGIER)

25 A

Schakelaar handmatige verstelling passagiersstoel

Zekeringkast motorruimte

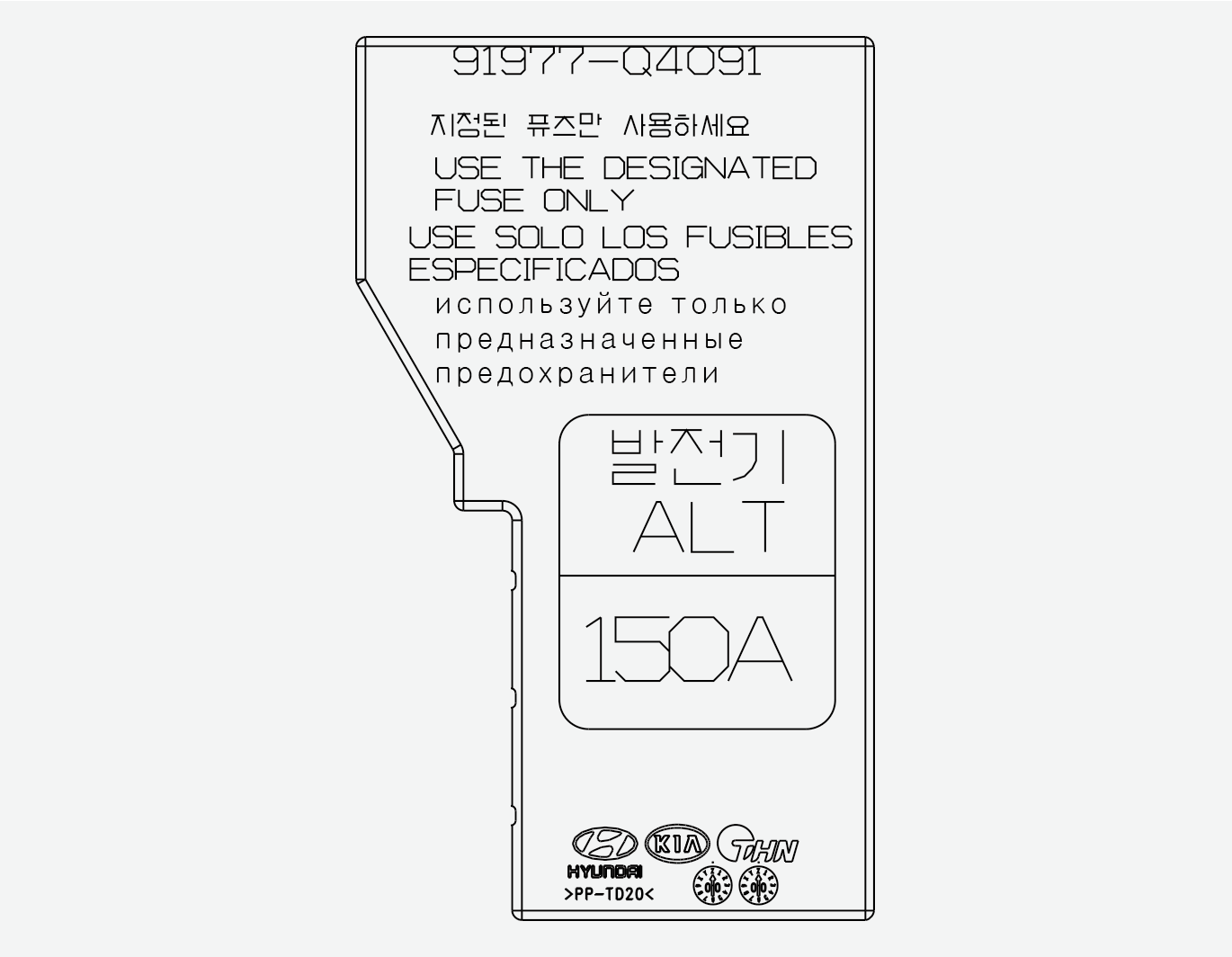

Afdekkap accupool

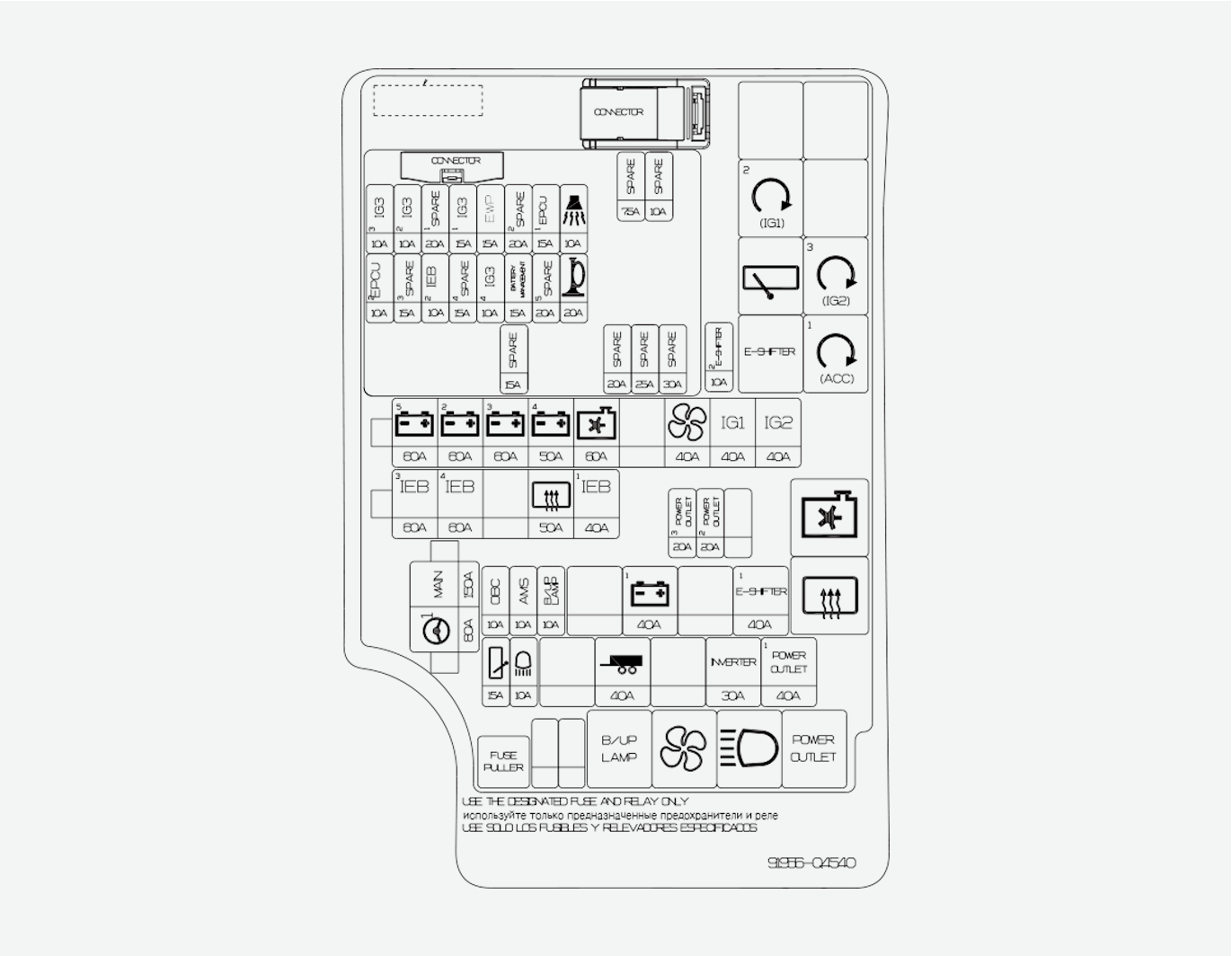

Zekeringkast motorruimte

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

MULTIZEKERING

B + 5

60 A

PCB-blok (zekering - EPCU1, BMS, CLAXON ALARMSYSTEEM, CLAXON, relais - HOOFD)

B + 2

60 A

IGPM (zekering - STOELVERWARMING ACHTER, ARISU (4CH), IPS (2CH), IPS (2CH))

B + 3

60 A

IGPM (ARISU (4CH), IPS (2CH), IPS (2CH), IPS (2CH), IPS (1CH))

B + 4

50 A

IGPM (zekering - ACHTERKLEP, SCHUIF-/KANTELDAK, ELEKTRISCH BEDIENBARE RUIT RECHTS, ELEKTRISCH BEDIENBARE RUIT LINKS, STOELVERWARMING VOOR, ELEKTRISCH VERSTELBARE STOEL BESTUURDER, AMP, IG3_1, LADER)

KOELVENTILATOR 1

60 A

Relais koelventilator

AANJAGER

40 A

Aanjagerrelais

CONTACTSLOT 1

40 A

Relais startknop nr.2 (IG1), relais startknop nr.1 (ACC)

CONTACTSLOT 2

40 A

Relais startknop Nr.3 (IG2)

MDPS

80 A

MDPS-unit

IEB 3

60 A

IDB_MTR+2

IEB 4

60 A

IDB_MTR+1

ACHTERRUITVERWARMING

50 A

Relais achterruitverwarming

IEB 1

40 A

IDB-unit, OBD

HOOFD

150 A

Zekering - 12 V-aansluiting nr.1, module AC-inverter, koplamp (grootlicht), achterruitenwisser

ZEKERING

12 V-AANSLUITING 3

20 A

Relais 12 V-AANSLUITING

12 V-AANSLUITING 2

20 A

Relais 12 V-AANSLUITING

OBC

OBC

10 A

OBC-unit

AMS

AMS

10 A

ACCUSENSOR

EWP

15 A

Elektrische waterpomp (accu), elektrische waterpomp (PE)

B + 1

40 A

Verbindingsblok dashboard (zekering -STARTKNOP 1, STARTKNOP 2, REMSCHAKELAAR, MODULE 1, PORTIERVERGRENDELING, automatische lekstroomonderbreker)

E-SHIFTER 1

E-SHIFTER 1

40 A

Relais E-SHIFTER

E-SHIFTER 2

E-SHIFTER 2

10 A

Relais E-SHIFTER

ACHTERRUITENWISSER

15 A

Relais ruitenwisser achter

ZEKERING

KOPLAMP (GROOTLICHT)

10 A

Relais KOPLAMP HOOG

INVERTER

30 A

Module AC-inverter

12 V-aansluiting Nr.1

40 A

Relais 12 V-aansluiting

ACHTERUITRIJLICHT

10 A

Relais ACHTERUITRIJLICHT

IG3_2

10 A

OBC-unit

IG3_3

3 IG3

10 A

Relais koelventilator, E-compressor, relais aanjager, EPCU

IG3_4

4 IG3

10 A

BMS-unit, Active Air Flap-eenheid, 3-WEGKLEP (RECHTS/LINKS), relais ACHTERUITRIJLICHT

IG3_1

15 A

Relais IG3_1

EPCU 1

15 A

EPCU

BMS

BMS

15 A

BMS-unit

CLAXON

20 A

Claxonrelais

IEB 2

10 A

IDB-unit, multifunctionele servicestekker

EPCU 2

10 A

EPCU

CLAXON INBRAAKALARMSYSTEEM

10 A

Relais claxon alarmsysteem

TRAILER

40 A

TRAILER
Relais

Symbool

Naam relais

Type

Relais startknop Nr.2 (IG1)

MICRO

E-SHIFTER

Relais E-SHIFTER

MICRO

Relais ruitenwisser achter

MICRO

Relais startknop Nr.3 (IG2)

MICRO

Relais ACHTERUITRIJLICHT

MICRO

Relais toets START/STOP Nr.1 (ACC)

MICRO

Relais koelventilator

MINI

Relais achterruitverwarming

MINI

Aanjagerrelais

MICRO

Relais GROOTLICHT

MICRO

Relais 12 V-aansluiting

MICRO
