Description du panneau à fusibles/relais

À l'intérieur du couvercle du panneau de fusibles/relais, vous pouvez trouver l'étiquette des fusibles/relais avec le nom des fusibles/relais et leur capacité.

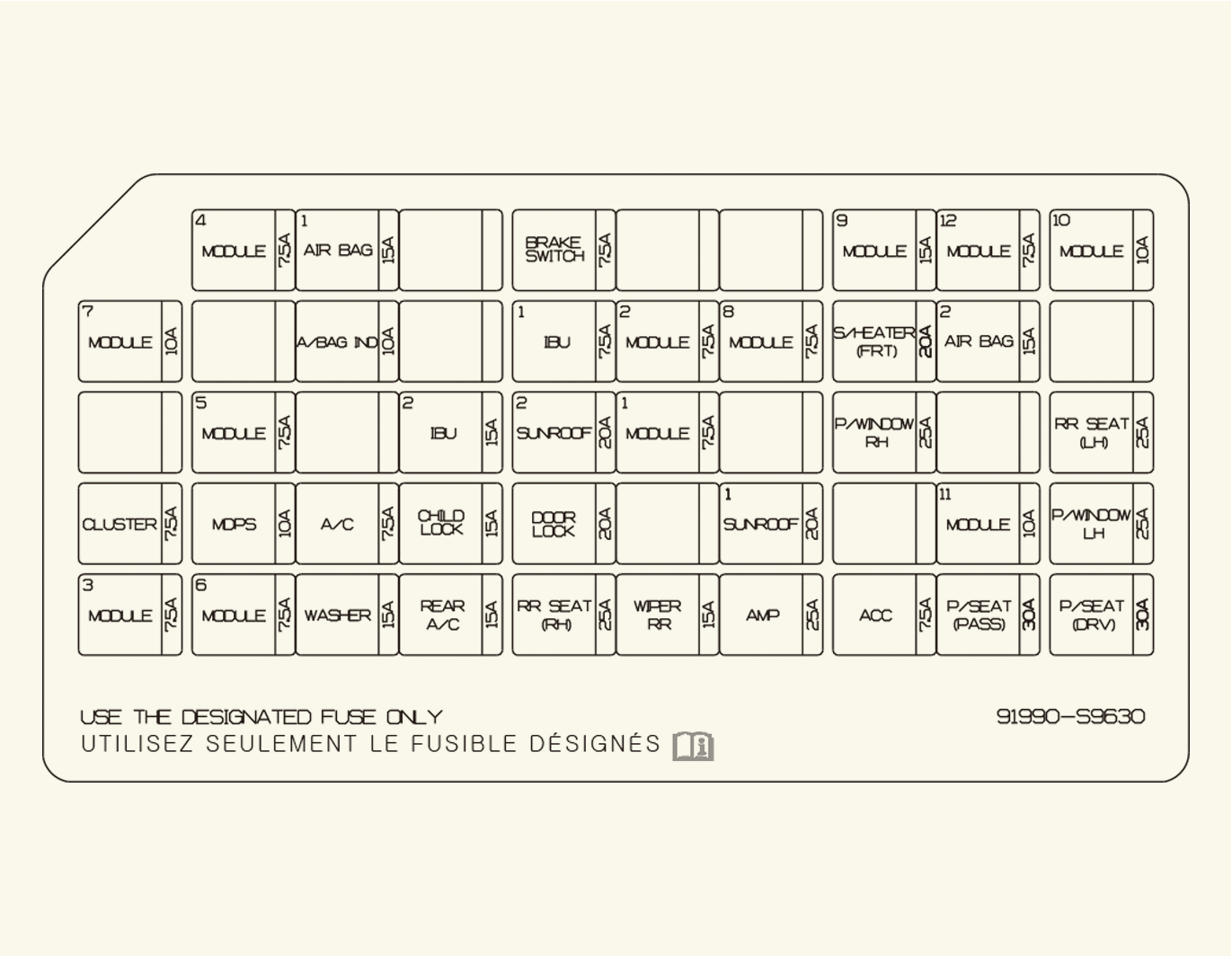

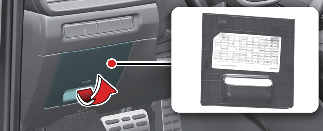

Panneau à fusibles côté conducteur

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles à l'intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.

Se reporter au tableau suivant pour avoir une description du fusible.

Description

Calibre du fusible

Composant protégé

MODULE 4

7,5 A

Commutateur du levier de changement de vitesses ATM (boîte de vitesses automatique), Commutateur de feux stop, Module de porte du conducteur

SAC GONFLABLE 1

15 A

Module de commande SRS (système de retenue supplémentaire), détecteur de passager

COMMUTATEUR DE FREIN

7,5 A

IBU (Unité de commande de carrosserie intégrée), Interrupteur de feu stop

MODULE 9

15 A

Module de commande du climatiseur avant, convertisseur CC-CC bas (audio), module de commande du climatiseur arrière

MODULE 12

7,5 A

Affichage tête haute, lampe d'ambiance

MODULE 13

10 A

Affichage tête haute, système d'aide au stationnement avancé (ADAS)

MODULE 14

10 A

IAU

MODULE 10

10 A

Radar d’angle arrière gauche/droit, rétroviseur électro-chromique, Commutateur de console

IND DE SAC GONFLABLE

10 A

Module de commande du climatiseur avant, tableau de bord

IAU

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 2

7,5 A

Prise d'inverseur CA, Unité d'inverseur CA, Module de contrôle de la ventilation des sièges avant, Module de contrôle du chauffage des sièges avant

MODULE 8

7,5 A

Interrupteur de détresse, détecteur de pluie, poignée extérieure de la clé intelligente côté conducteur/passager, système de détection de l'occupant à l'arrière

SIÈGE CHAUFFANT (AVANT)

20 A

Module de commande de ventilation avant, Module de commande de réchauffeur de siège avant, Connecteur de liaison de données

SAC GONFLABLE 2

10 A

Module de commande de SRS (Système de retenue supplémentaire)

MODULE 5

7,5 A

Caméra de vue frontale, interrupteur de l'amortisseur de chocs, IBU (unité de contrôle intégrée à la carrosserie), radar frontal, indicateur de levier de vitesse ATM (transmission automatique), 4WD ECM (module de contrôle du moteur), interrupteur de la console, interrupteur du frein de stationnement électronique, système d'assistance avancée au stationnement (ADAS Parking), système d'assistance avancée à la conduite (ADAS Driving)

MODULE 7

10 A

Chauffage de siège RL/RR

IBU

15 A

IBU (Unité de commande de carrosserie intégrée)

TOIT OUVRANT 2

20 A

Contrôleur de toit ouvrant arrière

MODULE 1

7,5 A

IBU (Unité de commande de carrosserie intégrée)

VITRE ÉLECTRIQUE DROITE

25 A

Module de vitre de sécurité à commande électrique de passager, Module de vitre de sécurité à commande électrique arrière droit

SIÈGE AR (côté gauche)

25 A

2ème module de commande de siège ventilé côté gauche, 2ème commande de réchauffeur de siège, Module côté gauche, 2ème actionneur d'inclinaison rabattement de siège gauche

BLOC D'INSTRUMENTS

7,5 A

Combiné d'instruments, Affichage haut de tête

MDPS*1

10 A

MDPS (direction assistée entrainée par moteur)

A/C

7,5 A

Bloc de jonction de la salle des machines (relais du ventilateur AV, relais du ventilateur AR, 1/2 relais du chauffage CTP), module de commande de climatisation avant, module de commande de climatisation arrière

VERROUILLAGE ENFANT

15 A

Boîtier de relais ICM (module de circuit intégré) (Relais de verrouillage/déverrouillage enfant)

SERRURE DE PORTE

20 A

Relais de verrouillage des portes, Relais de déverrouillage des portes, Relais de hayon, Relais de déverrouillage à deux tours

TOIT OUVRANT 1

20 A

Contrôleur de toit ouvrant avant

MODULE 11

10 A

Hayon à commande électrique, Rétroviseur extérieur

VITRE ÉLECTRIQUE GAUCHE

25 A

Module de vitre de sécurité à commande électrique du conducteur, Module de vitre de sécurité à commande électrique arrière gauche

MODULE 3

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 6

7,5 A

Unité principale audio, audio/vidéo et navigation, convertisseur CC-CC bas (audio/AMP (amplificateur)), module de commande de la climatisation avant, miroir électrochrome, tableau de bord central, commutateur de chauffage des sièges conducteur/passager, commutateur LIN de chauffage des sièges conducteur/passager, module de commande IMS (système de mémoire intégré) du conducteur, module de commande de la ventilation avant, module de commande du chauffage des sièges avant, module de commande de la ventilation des sièges du côté gauche/droit, module de commande du chauffage des sièges du côté gauche/droit

LAVE-GLACE

15 A

Commutateur multifonction, Moteur du lave-glace avant, Moteur du lave-glace arrière, Capteur de niveau du lave-glace

SIÈGE AR (côté droit)

25 A

2ème module de commande de siège ventilé côté droit, 2ème commande de chauffage de siège, Module côté droit, 2ème actionneur d'inclinaison rabattement de siège côté droit

ESSUIE GLACE ARRIÈRE

15 A

Relais d'essuie-glace arrière, Moteur d'essuie-glace arrière

AMP

25 A

Convertisseur c.c-c.c. basse tension (AMP (Amplificateur))

ACC

7,5 A

IBU (Unité de commande de carrosserie intégrée), Convertisseur CC-CC basse tension (Audio/AMP), IAU

SIÈGE ÉLECTRIQUE (PASS)

30 A

Commutateur manuel du siège passager

SIÈGE ÉLECTRIQUE (CONDUCTEUR)

30 A

Module de commande IMS (système de mémoire intégré) du conducteur, commutateur manuel du siège du conducteur

*1 : MDPS (Direction assistée par moteur ) est identique à EPS ( Direction assistée électrique ).

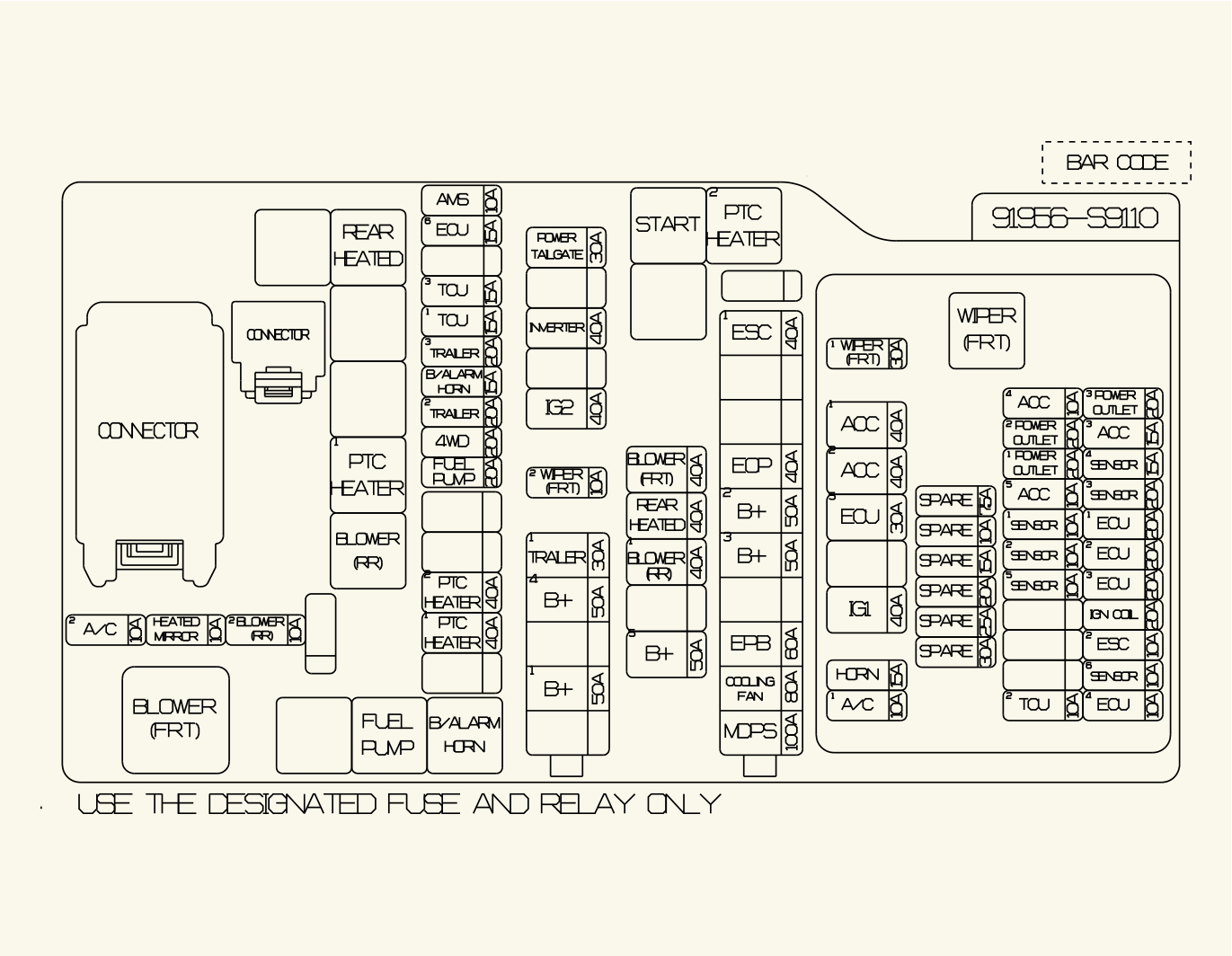

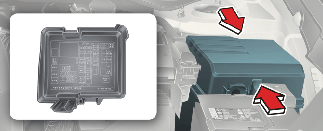

Panneau de fusibles du compartiment moteur

Se reporter au tableau suivant pour avoir une description du fusible.

Nom du fusible

Calibre du fusible

Protégé par circuit

MDPS*1

100 A

MDPS (direction assistée entrainée par moteur)

VENTILATEUR DE REFROIDISSEMENT

80 A

Contrôleur du ventilateur de refroidissement

EPB

60 A

Module ESC (commande de stabilité électronique)

B+2

50 A

Bloc de jonction de l'ICU (IPS 8, IPS 9, IPS 11, IPS 2, IPS 10)

B+3

50 A

Bloc de jonction ICU (Fusible - VITRE ÉLECTRIQUE Gauche, SIÈGE RR (Gauche), SIÈGE P (DRV), SIÈGE P (PASS), MODULE 11), Coussin gonflable

B+4

50 A

Bloc de jonction ICU (Fusible - MODULE 8, CHAUFFAGE DE SIÈGE (AV), VITRE ÉLECTRIQUE DROITE, AMPLI, TOIT OUVRANT 1)

ESC 1

40 A

Module ESC (commande de stabilité électronique)

CHAUFFAGE 1 PTC

40 A

Relais de chauffage 1 PCT

CHAUFFAGE 2 PTC

40 A

Relais de chauffage 2 PCT

ECU 6

15 A

ECM (Module de commande du moteur)

TCU 1

15 A

TCM (Module de commande de boîte de vitesses)

TCU 3

15 A

TCM (Module de commande de boîte de vitesses)

B+5

50 A

Bloc de jonction ICU (Fusible - SERRURE DE PORTE, COMMUTATEUR DE FREIN, VERROUILLAGE POUR ENFANTS, SIÈGE DROIT (DROIT), TOIT OUVRANT 2), IBU, IAU

REMORQUE 3

20 A

Connecteur de remorque

SOUFFLANTE AV 1

40 A

Relais de soufflante AV

POMPE A HUILE

40 A

Inverseur de pompe à huile électrique

ARRIÈRE CHAUFFANT

40 A

Relais arrière chauffant

B+1

50 A

Bloc de jonction ICU (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, Relais Latch de charge à long/court terme)

SOUFFLANTE AR 1

40 A

Relais arrière de soufflante

4 ROUES MOTRICES

20 A

ECM 4WD (Module de commande du moteur)

AMS

10 A

Capteur de batterie

IG2

40 A

Relais de démarrage, Bloc PCB (relais IG2)

REMORQUE 2

20 A

Connecteur de remorque

INVERSEUR

40 A

Unité d'onduleur CA

HAYON ÉLECTRIQUE

30 A

Module de hayon électrique

REMORQUE 1

30 A

Connecteur de remorque

RÉTROVISEUR CHAUFFANT

10 A

Rétroviseur extérieur à commande électrique conducteur/passager, Module de commande du climatiseur avant

SOUFFLANTE AR 2

10 A

Module de commande de climatiseur arrière

ESSUIE GLACE AVANT 2

10 A

IBU (Unité de commande de carrosserie intégrée)

A / C 2

10 A

Module de commande du climatiseur avant

ESSUIE GLACE AVANT 1

30 A

Relais AV d'essuie-glace

AVERTISSEUR SONORE D'ALARME ANTIVOL

15 A

Relais d'avertisseur d'alarme antivol

POMPE À CARBURANT

20 A

Relais de pompe à carburant

ACC 1

40 A

Relais ACC 1

ACC 2

40 A

Relais ACC 2

ECU 5

30 A

Relais de commande du moteur

IG1

40 A

Relais IG1

AVERTISSEUR SONORE

15 A

Relais d'avertisseur sonore

PRISE DE COURANT 2

20 A

Prise de courant avant

ACC 3

15 A

Chargeur USB arrière, Chargeur USB de coffre, Chargeur USB de coussin de siège conducteur/passager

ACC 4

10 A

Chargeur USB avant, Chargeur USB arrière droit

ACC5

10 A

Bloc de jonction ICU (Fusible - ACC)

CAPTEUR 1

10 A

Relais de pompe à carburant

CAPTEUR 4

15 A

Valve de fermeture de filtre à charbon, Sonde d'oxygène n°1/n°2/n°3/n°4

ESC 3

10 A

Connecteur de liaison de données, Module ESC (contrôle électronique de stabilité)

TCU 2

10 A

TCM (Module de commande de boîte de vitesses), Commutateur de gamme de boîte-pont

CAPTEUR 6

10 A

Inverseur de pompe à huile électrique

ECU 4

10 A

ECM (Module de commande du moteur)

PRISE DE COURANT 1

20 A

Prise de courant du coffre à bagages

PRISE DE COURANT 3

20 A

Prise de courant arrière

CAPTEUR 5

10 A

Solénoïde de pompe à huile

CAPTEUR 2

10 A

Relais de climatiseur, Électrovanne de commande de purge, Vanne de commande d'huile n°1/n°2/n°3/n°4 (admission/échappement), Électrovanne d'admission variable n°1/n°2, Thermostat électronique

CAPTEUR 3

20 A

Contrôleur du ventilateur de refroidissement

ECU 1

20 A

ECM (Module de commande du moteur)

ECU 2

20 A

ECM (Module de commande du moteur)

ECU 3

20 A

ECM (Module de commande du moteur)

BOBINE D'ALLUMAGE

20 A

Bobine d'allumage n°1/n°2/n°3/n°4/n°5/n°6

*1 : MDPS (Direction assistée par moteur ) est identique à EPS ( Direction assistée électrique ).

Se reporter au tableau suivant pour le type de relais.

Nom de relais

Type

Relais de soufflante AV

MINI

Relais arrière chauffant

MINI

Relais de démarrage

MICRO

Relais de chauffage 1 PCT

MICRO

Relais de chauffage 2 PCT

MICRO

Relais arrière de soufflante

MICRO

Relais de POMPE À CARBURANT

MICRO

Relais d'avertisseur d'alarme antivol

MICRO

Cache de protection de borne de batterie

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles.
