Mjere opreza za punjenje izmjeničnom strujom i punjač za impulsno punjenje* (prijenosni kabel za punjenje*) (punjenje izmjeničnom strujom)

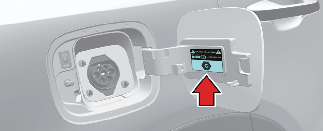

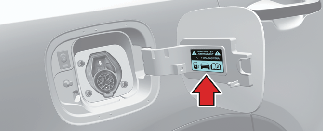

1. Nakon otvaranja vratiju za punjenje, provjerite simbol za punjenje na donjem dijelu oznake upozorenja.

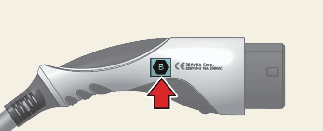

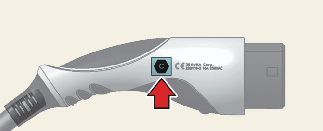

2. Provjerite simbol konektora za punjenje izmjenične struje i kabel za impulsno punjenje.

3. Nakon provjere slova abecede simbola za punjenje, nastavite s korakom punjenja.

   * Pogledajte Više pojedinosti.

4. Opasnost od kvara, požara, ozljede, itd. se očekuje kad se upotrebljava konektor za punjenje s nepovezanim simbolom.

* : Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

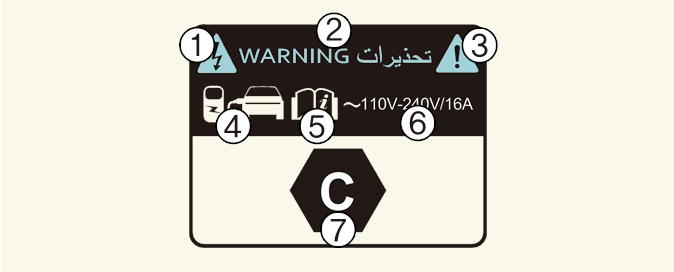

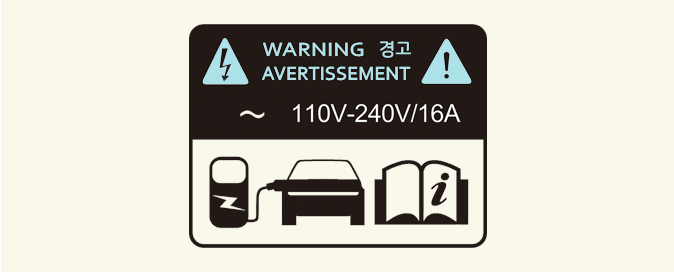

Oznaka električnog punjenja

Električni kabel za punjenje je spojen na vratima za punjenje.

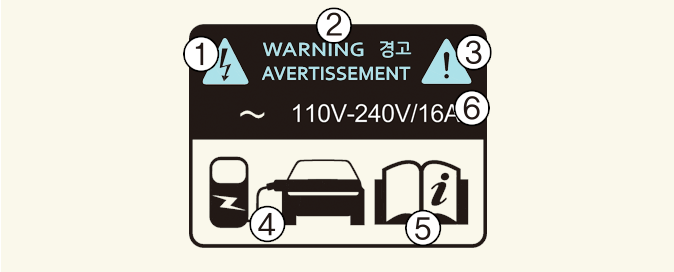

1 ~ 3: Upozorenje za visoki napon

4: Identifikator vrata za punjenje

5: Dodatne pojedinosti pogledajte u Više pojedinosti.

6: Napon i struja punjenja - () AC, izmjenična jednofazna struja.

7: Identifikatori za tip punjenja. Dodatne pojedinosti pogledajte u Više pojedinosti.

Tablica simbola električnog punjenja
