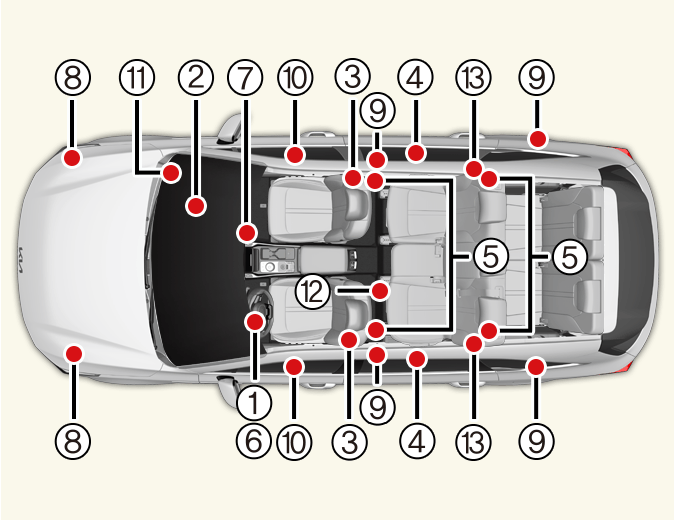

Komponente i funkcije SRS-a

* Stvaran položaj komponenata SRS-a u vozilu može se razlikovati od onoga na ilustraciji.

SRS se sastoji od:

Modul vozačevog prednjeg zračnog jastuka
Modul suvozačevog prednjeg zračnog jastuka
Moduli prednjeg zračnog jastuka*
Moduli zračne zavjese*
Sklopovi zatezača prednjeg uvlakača*
Lampica upozorenja zračnog jastuka
Kontrolni modul SRS (SRSCM)/senzor prevrtanja*
Senzori prednjeg udara
Senzori bočnog udara*
Senzori bočnog tlaka*
Prekidač za UKLJUČIVANJE/ISKLJUČIVANJE suvozačeva prednjeg zračnog jastuka*
Modul vozačeva središnjeg zračnog jastuka*
Modul bočnog zračnog jastuka sjedala u drugom redu*

* : ako je time opremljeno

Kontrolni modul SRS-a (SRSCM) stalno prati sve elemente dok je vozilo uključeno prekidačem ili je gumb ENGINE START/STOP u položaju ON (uključeno) radi određivanja je li udar dovoljno snažan za napuhivanje zračnog jastuka ili aktiviranje trenutačnog zatezača sigurnosnog pojasa.

Upozoravajuće svjetlo zračnog jastuka na instrumentnoj ploči pojavit će se približno 6 sekundi kad se vozilo uključi prekidačem ili se gumb ENGINE START/STOP postavi u položaj ON, nakon čega se isključuje.

UPOZORENJE

Ako se dogodi bilo koji od sljedećih uvjeta, to ukazuje na neispravnost SRS-a. U tom slučaju neka sustav pregleda profesionalna radionica. Kia preporučuje da posjetite ovlaštenog zastupnika / servisnog partnera tvrtke Kia.

Svjetlo se ne uključuje nakratko kad uključite kontakt.
Svjetlo ostaje upaljeno nakon što svijetli otprilike 6 sekundi.
Svjetlo se pali dok je vozilo u pokretu.
Lampica bljeska kad je prekidač za paljenje ili gumb ENGINE START/STOP u položaju ON (uključeno).

Vozačev prednji zračni jastuk (1)

Moduli zračnih jastuka smješteni su u središtu upravljača i na suvozačevoj ploči iznad pretinca za rukavice. Kad SRSCM otkrije dovoljno jak udarac u prednji dio vozila, automatski će aktivirati prednje zračne jastuke.

Vozačev prednji zračni jastuk (2)

Nakon aktivacije, šavovi za pucanje oblikovani direktno u poklopcima jastučića odvojit će se pod pritiskom od širenja zračnih jastuka. Daljnje otvaranje poklopaca omogućuje potpuno napuhavanje zračnih jastuka.

Vozačev prednji zračni jastuk (3)

Potpuno napuhan zračni jastuk, u kombinaciji s pravilno namještenim sigurnosnim pojasom, usporava kretanje vozača ili suvozača prema naprijed, smanjujući rizik od ozljeda glave i prsa.

Nakon potpunog napuhavanja, zračni jastuk se odmah počinje ispuhavati, omogućujući vozaču da zadrži vidljivost prema naprijed i sposobnost upravljanja ili rada s drugim komandama.

Suvozačev prednji zračni jastuk

UPOZORENJE

Nemojte montirati niti postavljajti nikakav pribor (držač za piće, držač za CD, naljepnica itd.) na ploču suvozača iznad pretinca za rukavice u vozilu sa suvozačevim zračnim jastukom. Takvi predmeti mogu postati opasni projektili i prouzročiti ozljede ako se zračni jastuk suvozača napuše.
Kada u vozilo ugrađujete spremnik s tekućim osvježivačem, nemojte ga stavljati blizu upravljačke ploče niti na površinu ploče s instrumentima.

Oni mogu postati opasni projektili i prouzročiti ozljede ako se zračni jastuk suvozača napuše.

UPOZORENJE

Ako se aktivira zračni jastuk, može se čuti glasan zvuk praćen sitnom prašinom koja se ispušta u vozilo. Ti su uvjeti normalni i nisu opasni - zračni jastuci su spakirani u ovaj fini prah. Prašina koja nastaje tijekom aktiviranja zračnog jastuka može prouzročiti iritaciju kože ili očiju, kao i pogoršati astmu kod nekih osoba. Nakon nesreće u kojoj su se otvorili zračni jastuci, uvijek hladnom vodom i blagim sapunom temeljito operite sve izložene dijelove kože.
SRS može funkcionirati samo kad se vozilo uključi. Ako se upozoravajuće svjetlo zračnog jastuka ne pojavi ili neprekidno svijetli približno 6 sekundi kad se vozilo uključi ili nakon što se motor pokrene ili zasvijetli u vožnji, SRS ne radi ispravno. U tom slučaju neka sustav pregleda profesionalna radionica. Kia preporučuje da posjetite ovlaštenog zastupnika / servisnog partnera tvrtke Kia.
Prije nego zamijenite osigurač ili odspojite terminal akumulatora, okrenite prekidač paljenja li MOTOR START/STOP u položaj ZAKLJUČANO i izvadite ključ za paljenje ili isključite tipku MOTOR START/STOP. Nikad ne uklanjajte i ne mijenjajte svjećice povezane sa zračnim jastukom kada je tipka ENGINE START/STOP u položaju ON (uključeno). Ako se ne pridržavate ovog upozorenja, pojavit će se upozoravajuća lampica SRS zračnog jastuka.
